TN தொடர் டூயல் ராட் சிலிண்டர்

TN தொடர் ட்வின் ஷாஃப்ட் சிலிண்டர் | கச்சிதமான குறைந்த விலை இரட்டை ராட் நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு மேலோட்டம் & முக்கிய அமைப்பு

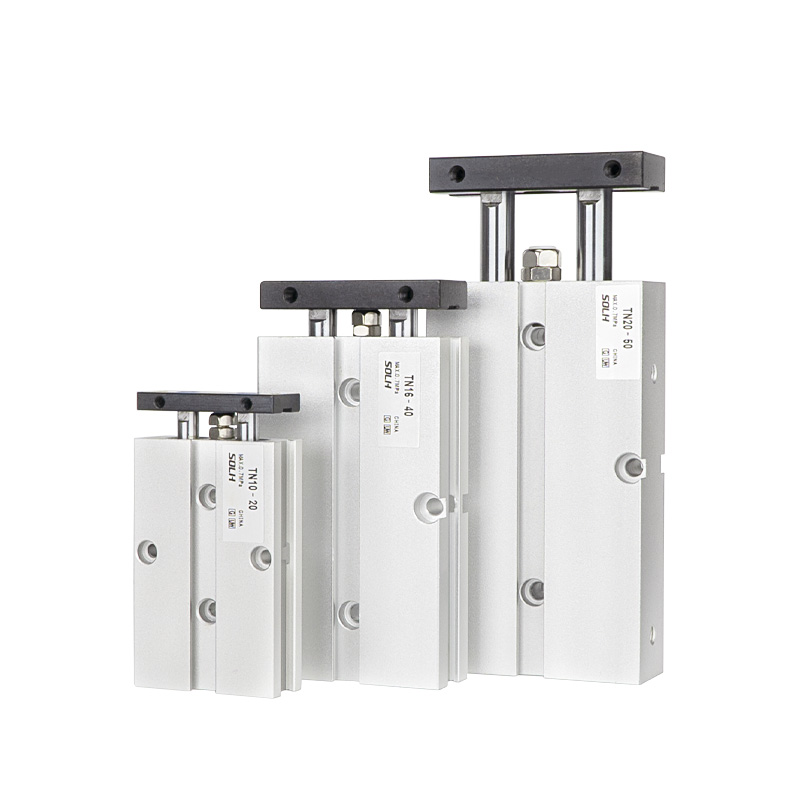

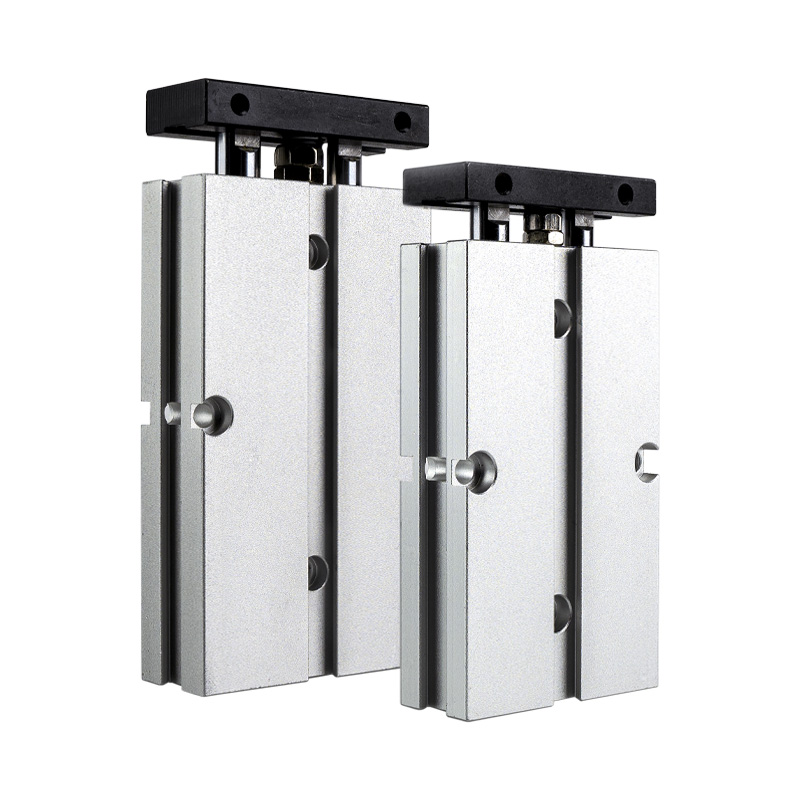

     SOLH TN சீரிஸ் என்பது செலவு குறைந்த காம்பாக்ட் ட்வின் ஷாஃப்ட் சிலிண்டர் ஆகும், இது ஒற்றை-பிஸ்டன் இரட்டை-தடி அமைப்பு மற்றும் ஸ்லைடு தாங்கி வழிகாட்டுதலைக் கொண்டுள்ளது. விண்வெளி சேமிப்பு நிறுவல் மற்றும் பல்துறை மவுண்டிங் வடிவமைக்கப்பட்டுள்ளது, இது நிலையான உள்ளமைக்கப்பட்ட காந்த வளையங்கள் மற்றும் சரிசெய்யக்கூடிய ஸ்ட்ரோக் பஃபருடன் வருகிறது. ±0.2° சுழல் எதிர்ப்புத் துல்லியம் மற்றும் சிறந்த ஆண்டி-டிஃப்லெக்ஷன் செயல்திறனுடன், TN சிலிண்டர் ஒளி-சுமை ஆட்டோமேஷன் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, இதில் துல்லியமான பொருத்துதல், பணிப்பகுதியை அழுத்துதல், பொருள் தடுப்பு மற்றும் நேரியல் பரிமாற்றம், சிறந்த உலகளாவிய தன்மை மற்றும் நிலையான தானியங்கு நிலையங்களுக்கான செலவு நன்மைகள் ஆகியவை அடங்கும்.

1.கோர் கட்டமைப்பு நன்மைகள்

• நிலையான ட்வின் ராட் ஒத்திசைவான செயல்பாடு: நீட்டிக்கப்பட்ட ஸ்லைடிங் புஷிங்குடன் ஒற்றை-பிஸ்டன் மற்றும் இரட்டை இணையான கடின குரோம் கம்பி உள்ளமைவை ஏற்றுக்கொள்கிறது. இரட்டை-தடி ஒத்திசைவான அமைப்பு முறுக்கு மற்றும் ஸ்விங்கிங்கைத் திறம்பட எதிர்க்கிறது, ஒளி-சுமை வழிகாட்டும் பணிகளுக்கு ±0.2° சுழற்சி சகிப்புத்தன்மையுடன் நம்பகமான எதிர்ப்புத் திசைதிருப்பல் செயல்திறனை அடைகிறது.

• அனுசரிப்பு இடையகம் & பக்கவாதம் ஃபைன்-டியூனிங்: துல்லியமான ஸ்ட்ரோக் ஃபைன்-ட்யூனிங் மற்றும் மென்மையான இடையகத்திற்கான முன் அனுசரிப்பு ரப்பர் எதிர்ப்பு மோதல் திண்டு பொருத்தப்பட்டுள்ளது; இயக்க தாக்கம் மற்றும் இரைச்சலைக் குறைப்பதற்காக நிலையான பின்புற இடையகத்துடன் பொருத்தப்பட்டது, நிலையான பரஸ்பர இயக்கத்தை உறுதி செய்கிறது.

• விண்வெளி சேமிப்பு 3-பக்க மவுண்டிங்: உட்பொதிக்கப்பட்ட உடல் வடிவமைப்பு கீழ், மேல் மற்றும் பக்க திசைகளில் இருந்து நெகிழ்வான நிறுவலை ஆதரிக்கிறது. ஒதுக்கப்பட்ட பக்க பள்ளங்கள் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நேரடி காந்த சுவிட்சை ஏற்ற அனுமதிக்கின்றன, உபகரணங்களின் இடத்தைப் பயன்படுத்துவதை அதிகரிக்கின்றன.

• நிலையான காந்த கட்டமைப்பு: உள்ளமைக்கப்பட்ட காந்த வளையம் (S பின்னொட்டு) அனைத்து TN தொடர் மாடல்களுக்கும் தரநிலையாக பொருத்தப்பட்டுள்ளது, காந்தம் அல்லாத பதிப்பு இல்லை, இது உலகளாவிய தானியங்கு பயன்பாடுகளுக்கு வசதியான பக்கவாதம் நிலையைக் கண்டறிய உதவுகிறது.

2. முக்கிய தயாரிப்பு வேறுபாடு (முக்கிய தேர்வு குறிப்பு)

• TN vs TR தொடர்: TN நிறுவன தரநிலையை மிகவும் கச்சிதமான அளவு, குறைந்த விலை மற்றும் φ6 துளை விருப்பத்துடன் ஏற்றுக்கொள்கிறது; TR ஆனது அதிக விறைப்புத்தன்மை, அதிக சுமை எதிர்ப்பு மற்றும் φ6 உட்பட முழுமையான துளை அளவுகளுடன் JIS தொழில்துறை தரத்தை பின்பற்றுகிறது.

• TN vs CXS / CXSJ தொடர்: TN ஆனது நிலையான ஒற்றை உந்துதல் வெளியீட்டைக் கொண்ட ஒற்றை-பிஸ்டன் அமைப்பைக் கொண்டுள்ளது, மிகவும் மலிவு மற்றும் இடத்தைச் சேமிக்கிறது; CXS மற்றும் CXSJ இரட்டை-பிஸ்டன் வடிவமைப்பை டபுள் த்ரஸ்ட் அவுட்புட் மற்றும் சிறந்த அதிவேக செயல்திறனுடன் ஏற்றுக்கொள்கிறது, அதிக சுமை மற்றும் உயர்-துல்லியமான காட்சிகளுக்கு ஏற்றது.

கோர் துணைத் தொடர் வகைப்பாடு (ராட் வகை)

TN தொடர் பல்வேறு ஒளி-சுமை ஆட்டோமேஷன் நிலையங்களுக்கான ஒற்றை-இறுதி செயல்பாடு மற்றும் இருதரப்பு மூலம்-வகை இயக்க கோரிக்கைகளை சந்திக்க இரண்டு முக்கிய கம்பி வகைகளை உள்ளடக்கியது.

முழுமையான மாதிரி பெயரிடும் விதிகள்

மாதிரி எடுத்துக்காட்டு: TN20×50S

1. பெயரிடும் குறியீடு வரையறை

1. தொடர் குறியீடு: TN (சிங்கிள்-எண்ட் ராட்) / TNW (தடி மூலம் இரட்டை)

2. துளை அளவு: 10 / 16 / 20 / 25 / 32 மிமீ (φ6 துளை கிடைக்கவில்லை, டிஆர் தொடரிலிருந்து வேறுபட்டது)

3. நிலையான பக்கவாதம்: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 மிமீ (அதிகபட்ச பக்கவாதம்: 200 மிமீ)

4. காந்த வளைய கட்டமைப்பு: எஸ் (நிலையான உள்ளமைக்கப்பட்ட காந்த வளையம், கட்டாய கட்டமைப்பு, காந்தம் அல்லாத பதிப்பு இல்லை)

5. நூல் வகை: இயல்புநிலை PT (Rc) நூல்; விருப்பமான ஜி நூல் (பின்னொட்டு ஜி) / என்பிடி நூல் (டி பின்னொட்டு)

6. காந்த சுவிட்ச்: விருப்பமான CS1-J, CS1-G, D-M9B மற்றும் பிற மாடல்கள், பக்கவாட்டில் ஒதுக்கப்பட்ட பள்ளங்களில் நேரடியாக நிறுவப்பட்டுள்ளன

பொது தரநிலை தொழில்நுட்ப அளவுருக்கள்

(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, வறண்ட காற்று)

• செயல்பாட்டு முறை: இரட்டை நடிப்பு ஒற்றை பிஸ்டன் ஓட்டுதல்

• வேலை அழுத்த வரம்பு: 0.15~1.0MPa

• ஆதார அழுத்தம்: 1.5MPa

• சுற்றுப்புற வெப்பநிலை: -20℃~70℃ (பனி இல்லாத சூழல்)

• இயக்க வேகம்: 30~500மிமீ/வி

• எதிர்ப்பு சுழற்சி துல்லியம்: ±0.2° (நிலையான ஒளி-சுமை வழிகாட்டும் துல்லியம்)

• தாங்கல் முறை: முன் அனுசரிப்பு ரப்பர் எதிர்ப்பு மோதல் திண்டு + பின்புற நிலையான ரப்பர் பஃபர் (காற்று இடையக விருப்பம் இல்லை)

• குழாய் துறைமுக அளவு

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• ஏற்றும் முறை: உட்பொதிக்கப்பட்ட உடல் நிறுவல் + 3-பக்க மவுண்டிங் (கீழ் / மேல் / பக்கம்), அல்ட்ரா-ஸ்பேஸ்-சேமிங் டிசைன்

கோட்பாட்டு உந்துதல் மற்றும் பதற்றம் தரவு (@0.5MPa, அலகு: N)

நிலையான ஒற்றை உந்துதல் வெளியீடு கொண்ட ஒற்றை-பிஸ்டன் அமைப்பு, வழக்கமான ஒளி-சுமை காட்சிகளுக்கு செலவு குறைந்த

விரைவான தேர்வு வழிகாட்டி

1. பட்ஜெட் & விண்வெளித் தேர்வு: அல்ட்ரா-காம்பாக்ட் ஸ்பேஸ் மற்றும் குறைந்த விலை லைட்-லோட் டிமாண்டுகளுக்கு TN தொடரைத் தேர்வு செய்யவும்; JIS தரநிலை, அதிக சுமை செயல்பாடு மற்றும் φ6 துளை தேவைகளுக்கு TR தொடரைத் தேர்ந்தெடுக்கவும்.

2. உந்துதல் மற்றும் செயல்திறன் தேர்வு: இரட்டை உந்துதல் வெளியீடு மற்றும் அதிவேக பிக்-அண்ட்-பிளேஸ் காட்சிகளுக்கு CXS/CXSJ இரட்டை பிஸ்டன் சிலிண்டர்களை ஏற்றுக்கொள்ளுங்கள்; நிலையான ஒற்றை உந்துதல் வேலை தேவைகளை பூர்த்தி செய்தால் TN/TR ஒற்றை-பிஸ்டன் சிலிண்டர்களைத் தேர்ந்தெடுக்கவும்.

3. தண்டு வகை தேர்வு: வழக்கமான ஒற்றை-திசை செயல்பாட்டிற்கு நிலையான TN ஒற்றை-இறுதி கம்பியைத் தேர்வு செய்யவும்; இருதரப்பு மவுண்டிங் மற்றும் இருதரப்பு ஒத்திசைவு இயக்கத்திற்கு TNW டபுள் த்ரூ ராட் என்பதைத் தேர்ந்தெடுக்கவும்.

4. காந்த கட்டமைப்பு குறிப்பு: அனைத்து TN தொடர் சிலிண்டர்களிலும் S காந்த வளையம் நிலையானதாக (கட்டாய கட்டமைப்பு) பொருத்தப்பட்டுள்ளது, கூடுதல் தேர்வு தேவையில்லை.
