TWQ தொடர் நிலையான உயர ஸ்டாப்பர் சிலிண்டர் | காம்பாக்ட் லைட் & மீடியம் டூட்டி ஸ்டாப் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH TWQ தொடர் என்பது ஒளி மற்றும் நடுத்தர-கடமை தானியங்கு கன்வேயர் லைன்களுக்கு உகந்த ஒரு நிலையான பெருகிவரும் உயரம் தடுப்பவர் சிலிண்டர் ஆகும். இது ஒரு கச்சிதமான உடல் அமைப்பு, நான்கு விருப்பத் தடி முடிவு வகைகள், ஹைட்ராலிக் பஃபர் கிடைக்கும் தன்மை மற்றும் விருப்பமான மெக்கானிக்கல் சுய-பூட்டுதல் செயல்பாடு ஆகியவற்றைக் கொண்டுள்ளது. 10-150 கிலோ எடையுள்ள தட்டு மற்றும் கருவிகளை நிறுத்துதல், நிலையத்தை கட்டுப்படுத்துதல் மற்றும் இடமாற்றம் செய்தல் ஆகியவற்றுக்கு ஏற்றது, TWQ சிலிண்டர் ஒளி மற்றும் நடுத்தர சுமை ஆட்டோமேஷன் காட்சிகளுக்கு உயர்-செலவு-செயல்திறன் நிலையான தீர்வாக செயல்படுகிறது.

 1.1 நிலையான மவுண்டிங் உயர வடிவமைப்பு

     ஒருங்கிணைக்கப்பட்ட நிலையான-உயர உடல், அதிக மீண்டும் மீண்டும் பொருத்துதல் துல்லியத்துடன் விரைவான மற்றும் நேரடியான நிறுவலை உறுதி செய்கிறது. இது தரப்படுத்தப்பட்ட கன்வேயர் ஸ்டேஷன் தளவமைப்புகளுடன் சரியாகப் பொருந்துகிறது, உயர சரிசெய்தல் நடைமுறைகளை நீக்குகிறது மற்றும் ஆன்-சைட் வரிசைப்படுத்தல் செயல்திறனை மேம்படுத்துகிறது.

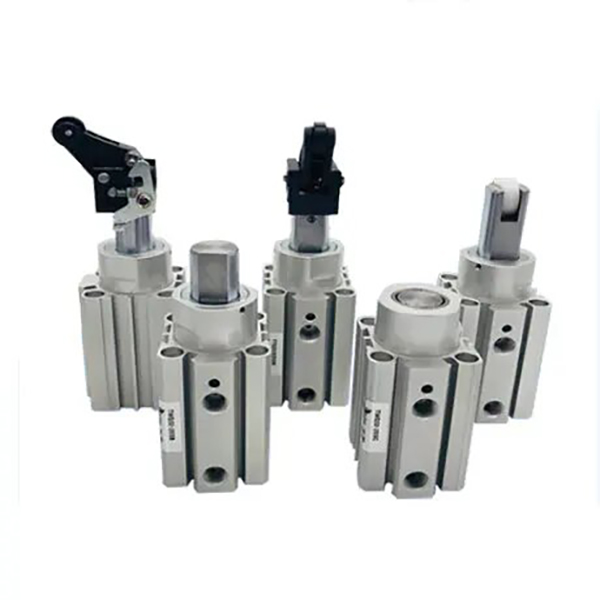

 1.2 நான்கு பல்துறை ராட் எண்ட் வகைகள் (முக்கிய நன்மை)

     • பி பிளாட் ராட் வகை: எதிர்ப்பு-சுழற்சி பிளாட் பிஸ்டன் கம்பி அமைப்பு நிலையான நிறுத்த செயல்திறன் மற்றும் வலுவான விசித்திரமான சுமை எதிர்ப்பை வழங்குகிறது, பக்கவாட்டு விசை நிலைமைகளின் கீழ் துல்லியமான நிலைப்பாட்டை பராமரிக்கிறது.

     • சி வட்ட கம்பி வகை: பெரிய பக்கவாட்டு விசை மற்றும் துல்லியமான கருவி பொருத்துதல் தேவைகள் கொண்ட வேலை நிலைமைகளுக்காக சிறப்பாக வடிவமைக்கப்பட்ட, மேம்படுத்தப்பட்ட தாக்க எதிர்ப்புடன் கூடிய தடிமனான திட சுற்று பிஸ்டன் கம்பி.

     • ஆர் ரோலர் லீவர் வகை: நெம்புகோல் + உருட்டல் தொடர்பு அமைப்பு மென்மையான உருட்டல் இயக்கத்துடன் தாக்கத்தை நிறுத்துவதைக் குறைக்கிறது, அதிவேக தொடர்ச்சியான கன்வேயர் லைன் செயல்பாட்டிற்கு சிறந்தது.

     • கே அனுசரிப்பு இடையக நெம்புகோல் வகை: உள்ளமைக்கப்பட்ட அனுசரிப்பு ஹைட்ராலிக் பஃபர், வெவ்வேறு எடைகள் மற்றும் கடத்தும் வேகங்களின் பணிப்பகுதிகளுக்கு ஏற்ப இலவச தணிப்பு எதிர்ப்பு சரிசெய்தலை அனுமதிக்கிறது, மாறி வேலை நிலைமைகளுக்கு உகந்த மென்மையான நிறுத்த விளைவை அடைகிறது.

  1.3 விருப்பமான சுய-பூட்டுதல் செயல்பாடு (R/K பதிப்பு)

     ரோலர் மற்றும் பஃபர் லீவர் பதிப்புகள் விருப்ப இயந்திர சுய-பூட்டுதல் கட்டமைப்பை ஆதரிக்கின்றன. பணிப்பகுதி தாக்கம் நிறுத்தப்பட்ட பிறகு, சிலிண்டர் தானாகவே நெம்புகோல் கையை பூட்டுகிறது, இது ரீபவுண்ட் மற்றும் ரிவர்ஸ் புஷிங்கைத் தடுக்கிறது, பணிப்பகுதி இடப்பெயர்ச்சியை திறம்பட நீக்குகிறது மற்றும் கன்வேயர் நிலையத்தின் நிலைத்தன்மை மற்றும் நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

 1.4 சிறிய அளவு & நீடித்த அமைப்பு

     சிலிண்டர் உடல் கடினமான அனோடைசிங் சிகிச்சையை ஏற்றுக்கொள்கிறது, அதே நேரத்தில் பிஸ்டன் ராட் கடினமான குரோம் முலாம் கொண்டுள்ளது, இது சிறந்த உடைகள் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பை வழங்குகிறது. நிலையான எண்ணெய் இல்லாத செயல்பாடு சுத்தமான உற்பத்தி சூழல்கள் மற்றும் வெல்டிங் ஸ்பிளாஸ்-ப்ரூஃப் காட்சிகளுக்கு மாற்றியமைக்கிறது. நான்கு பக்கங்களிலும் ஒதுக்கப்பட்ட சென்சார் பள்ளங்கள் நெகிழ்வான தளவமைப்புக்கான கட்டமைப்பு குறுக்கீடு இல்லாமல் காந்த சுவிட்ச் நிறுவலை அனுமதிக்கின்றன.

  1.5 மாறுபட்ட செயல்பாட்டு முறைகள்

     விருப்பமான இரட்டை-நடிப்பு நிலையான முறை மற்றும் ஒற்றை-நடிப்பு (ஸ்பிரிங் நீட்டிப்பு / வசந்த பின்வாங்குதல்) முறைகள் தானியங்கி சைக்கிள் ஓட்டுதல், பவர்-ஆஃப் பாதுகாப்பு பாதுகாப்பு மற்றும் தற்காலிக நிறுத்த கோரிக்கைகள், பல்வேறு தொழில்துறை கட்டுப்பாட்டு தர்க்கங்களுடன் பொருந்தும்.

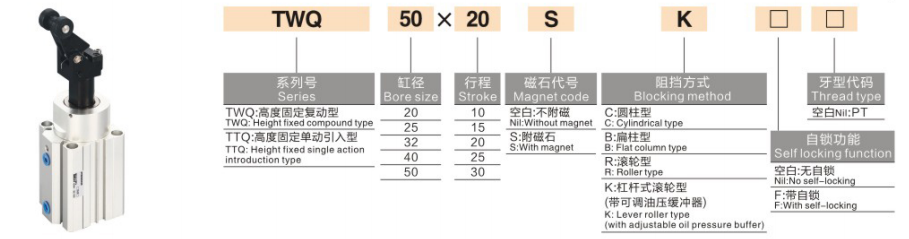

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1. வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: TWQ32-20SB, TWQ50-30RK-F

 2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     • நிலையான பிளாட் ராட் மாதிரி: TWQ32-20SB (φ32 துளை, 20 மிமீ ஸ்ட்ரோக், பிளாட் நெடுவரிசை கம்பி முனை, ரப்பர் பஃபர்)

     • சுய-பூட்டுதல் சரிசெய்யக்கூடிய இடையக மாதிரி: TWQ50-30RK-F (φ50 போர், 30 மிமீ ஸ்ட்ரோக், அனுசரிப்பு ஹைட்ராலிக் பஃபர் லீவர், சுய-பூட்டுதல் செயல்பாட்டுடன்)

3. பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

  3.1 அடிப்படை விவரக்குறிப்புகள்

     • செயல்பாட்டு முறை: இரட்டை நடிப்பு, ஒற்றை நடிப்பு (வசந்த நீட்டிப்பு / வசந்த பின்வாங்கல்)

     • வேலை அழுத்த வரம்பு: 0.05 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

     • சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல்)

     • இடையக கட்டமைப்பு: எஸ் = இரட்டை முனை ரப்பர் தாங்கல்; கே = அனுசரிப்பு ஹைட்ராலிக் பஃபர் + டூயல்-எண்ட் ரப்பர் பஃபர்

     • உயவு முறை: எண்ணெய் இல்லாத செயல்பாடு

     • நிறுவல் முறை: நிலையான நிலையான உயர விளிம்பு மவுண்டிங்

 3.2 நிலையான துளை மற்றும் பக்கவாதம் சேர்க்கை

  3.3 கோட்பாட்டு ஸ்டாப்பிங் ஃபோர்ஸ் (அலகு: N @0.5MPa)

  3.4 தயாரிப்பு எடை (அலகு: கிலோ @ ஸ்டாண்டர்ட் ஸ்ட்ரோக்)

4. முக்கிய கட்டமைப்பு மற்றும் தேர்வு வழிகாட்டுதல்கள்

  4.1 ராட் எண்ட் வகை தேர்வு

     • பி பிளாட் நெடுவரிசை வகை (பரிந்துரைக்கப்படுகிறது): எதிர்ப்பு சுழற்சி மற்றும் உயர் நிலைப்புத்தன்மை வடிவமைப்பு, ஒளி சுமைகள் (10-80kg) மற்றும் வெளிப்படையான பக்கவாட்டு தாக்கம் இல்லாமல் குறைந்த வேக இயக்கம் (≤0.3m/s) ஏற்றது.

     • சி வட்ட நெடுவரிசை வகை: வலுவான தாக்க எதிர்ப்புடன் கூடிய தடிமனான தடி அமைப்பு, பெரிய பக்கவாட்டு விசையுடன் கருவிகளை பொருத்துவதற்கு ஏற்றது.

     • ஆர் ரோலர் லீவர் வகை: குறைந்த தாக்கம் மற்றும் மென்மையான உருட்டல் செயல்திறன், அதிவேக (≤0.5m/s) மற்றும் ஒளி-நடுத்தர சுமை (30-100kg) கன்வேயர் லைன்களுக்கு ஏற்றது.

     • கே அனுசரிப்பு இடையக நெம்புகோல் வகைநடுத்தர சுமைகளுக்கு (50-150kg), உயர் அதிர்வெண் தொடக்க-நிறுத்தம் மற்றும் நிலையற்ற வேக வேலை நிலைமைகளுக்காக வடிவமைக்கப்பட்ட, மாற்றியமைக்கக்கூடிய தணிப்பு மற்றும் உயர்ந்த தாக்க எதிர்ப்பு.

  4.2 சுய-பூட்டுதல் செயல்பாடு தேர்வு

     • எஃப் சுய-பூட்டுதல் வகை (ஆட்டோ லைன்களுக்குப் பரிந்துரைக்கப்படுகிறது): R/K லீவர் பதிப்புகளுக்கு மட்டுமே கிடைக்கும். பணிக்கருவி ரீபவுண்ட் மற்றும் ஸ்டேஷன் இடப்பெயர்ச்சியைத் தடுக்கிறது, தானியங்கி வரிகளின் தொடர்ச்சியான செயல்பாட்டு நிலைத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

     • பூட்டாத வகைசிறிய தலைகீழ் தாக்கம் மற்றும் கைமுறையாக மீட்டமைக்கும் செயல்பாடு கொண்ட காட்சிகளுக்கான செலவு குறைந்த தீர்வு, முழு தானியங்கி உற்பத்தி வரிகளுக்கு பரிந்துரைக்கப்படவில்லை.

  4.3 செயல்பாட்டு முறை தேர்வு

     • இரட்டை நடிப்பு: அதிக அதிர்வெண் மற்றும் முழு தானியங்கு கட்டுப்பாட்டு காட்சிகளுக்கு ஏற்ற, இருதரப்பு கட்டுப்படுத்தக்கூடிய செயலுடன் கூடிய அதிகபட்ச நிறுத்த விசை.

     • ஒற்றை நடிப்பு (வசந்த நீட்டிப்பு): மின்சாரம் செயலிழந்த பிறகு பணியிடங்களை நிறுத்துவதற்கு தானாகவே நீட்டிக்கப்படுகிறது, ஆபத்தான நிலையங்கள் மற்றும் பவர்-ஆஃப் பாதுகாப்பு பயன்பாடுகளுக்கான பாதுகாப்பிற்கு முன்னுரிமை அளிக்கிறது.

     • ஒற்றை நடிப்பு (ஸ்பிரிங் ரிட்ராக்ட்): காற்று விநியோகத்துடன் நின்று, மின்சாரம் நிறுத்தப்படும்போது தானாகவே வெளியிடப்படும், பொதுவாக திறந்திருக்கும் கன்வேயர் லைன்கள் மற்றும் தற்காலிக நிறுத்தப் பணிகளுக்கு ஏற்றது.

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • லைட் & மீடியம்-டூட்டி கன்வேயர் கோடுகள்: எலக்ட்ரானிக்ஸ், வீட்டு உபயோகப் பொருட்கள் மற்றும் உணவுத் தொழில்களில் 10-150 கிலோ எடையுள்ள தட்டுகள் மற்றும் கருவித் தட்டுகளை நிறுத்துதல், கட்டுப்படுத்துதல் மற்றும் இடமாற்றம் செய்தல் ஆகியவற்றுக்குப் பயன்படுத்தப்படுகிறது.

     • அதிவேக பொருள் கையாளுதல் கோடுகள்: R/K நெம்புகோல் அமைப்பு ரோலர் மற்றும் பெல்ட் கன்வேயர்களில் ஒளி-சுமை அதிவேக (≤0.5m/s) வொர்க்பீஸ்களுக்கு மென்மையான பூஜ்ஜிய-தாக்கத்தை நிறுத்துவதை உறுதி செய்கிறது.

     • தானியங்கி உபகரண நிலையங்கள்: எளிதாக நிறுவலுக்கான காம்பாக்ட் பாடி, இயந்திரக் கருவி ஏற்றுதல்/இறக்குதல் வரம்புக்குட்படுத்துதல், அசெம்பிளி ஸ்டேஷன் பொசிஷனிங் மற்றும் இன்ஸ்பெக்ஷன் ஸ்டேஷன் ஸ்டாப்பிங் ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

     • பேக்கேஜிங் & லாஜிஸ்டிக்ஸ் கோடுகள்: அட்டைப்பெட்டி மற்றும் மெட்டீரியல் பெட்டியை நிறுத்துவதற்கும், ஸ்டேஷனைத் தடுப்பதற்கும், அடுக்கி வைப்பதற்கும் ஏற்றது, அதிக செலவு செயல்திறன் மற்றும் குறைந்த பராமரிப்பு ஆகியவற்றைக் கொண்டுள்ளது.

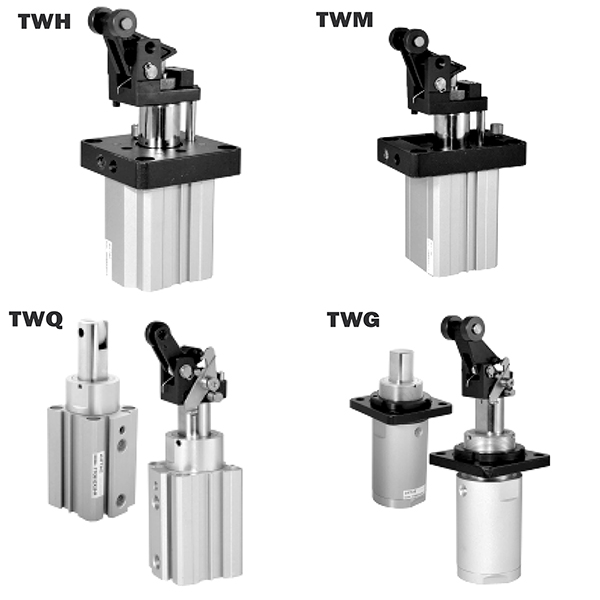

6. TWQ vs TWH/TWM தொடர் விரைவான ஒப்பீடு

7. 3-படி விரைவான தேர்வு வழிகாட்டி

     1. துளை அளவு தேர்வு: 200% பாதுகாப்பு காரணி (கோட்பாட்டு நிறுத்த விசை ≥ உண்மையான சுமை × 2) உடன் பணிப்பகுதி எடையின் படி துளை தேர்ந்தெடுக்கவும். 80 கிலோவுக்குக் கீழே சுமைக்கு φ25/φ32 ஐத் தேர்வு செய்யவும்; 80-150கிலோ சுமைக்கு φ40/φ50 தேர்வு செய்யவும்.

     2. ராட் எண்ட் & பஃபர் தேர்வு: ஒளி-சுமை குறைந்த-வேகக் காட்சிகளுக்கு B பிளாட் ராட் + S ரப்பர் தாங்கல்; அதிவேக ஒளி-சுமை வரிகளுக்கு R ரோலர் வகையைத் தேர்ந்தெடுக்கவும்; நடுத்தர சுமை மற்றும் உயர் அதிர்வெண் வேலை நிலைமைகளுக்கு K அனுசரிப்பு இடையக வகையைத் தேர்ந்தெடுக்கவும்.

     3. செயல்பாட்டு கட்டமைப்பு தேர்வு: தானியங்கி உற்பத்தி வரிகளுக்கு எஃப் சுய-பூட்டுதலைச் சித்தப்படுத்து; உயர் அதிர்வெண் சுழற்சி கட்டுப்பாட்டுக்கு இரட்டை நடிப்பு பயன்முறையைத் தேர்ந்தெடுக்கவும்; பாதுகாப்பு-முன்னுரிமை மற்றும் பவர்-ஆஃப் பாதுகாப்பு நிலையங்களுக்கு ஒற்றை-நடிப்பு வசந்த நீட்டிப்பு பயன்முறையைப் பயன்படுத்தவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH TWQ தொடரின் நிலையான-உயர ஸ்டாப்பர் சிலிண்டர் சிறிய வடிவமைப்பு, மல்டி ராட்-எண்ட் இணக்கத்தன்மை மற்றும் விருப்பமான சுய-பூட்டுதல் & அனுசரிப்பு பஃபர் செயல்பாடுகளைக் கொண்டுள்ளது, இது 10-150 கிலோ எடையுள்ள ஒளி மற்றும் நடுத்தர-கடமை தானியங்கி கன்வேயர் அமைப்புகளுக்கு உயர்-செலவு-செயல்திறன், நிலையான மற்றும் நெகிழ்வான நிறுத்த தீர்வுகளை வழங்குகிறது.
