பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

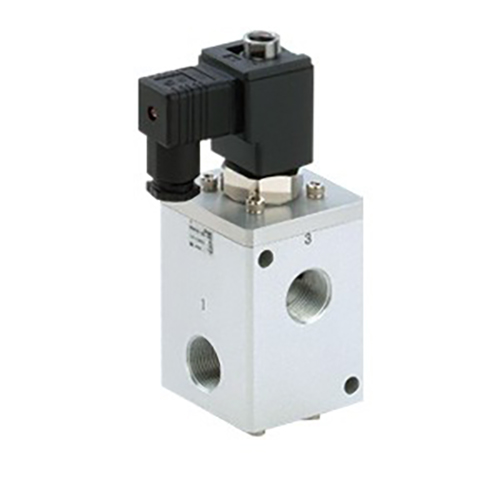

ரிச்ஜ் டெக்னாலஜியின் கீழ் SOLH ஆல் உருவாக்கப்பட்டது மற்றும் தயாரிக்கப்பட்டது, VCH400 தொடர் (பொதுவாக VCH410 என குறிப்பிடப்படுகிறது) உயர் அழுத்த பைலட் இயக்கப்படும் 3-போர்ட் பாப்பட் சோலனாய்டு வால்வு ஆகும். நடுத்தர மற்றும் உயர் அழுத்த அழுத்தப்பட்ட காற்று மற்றும் மந்த வாயு குழாய்களுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, இது 5.0 MPa வரை அதிகபட்சமாக மதிப்பிடப்பட்ட வேலை அழுத்தம், சிறந்த ஓட்ட திறன் மற்றும் நிலையான உயர் அழுத்த மாறுதல் செயல்திறன், உயர் அழுத்த சார்ஜிங், காற்றோட்டம் மற்றும் அழுத்தம் மாறுதல் தொழில்துறை உபகரணங்களுக்கான முக்கிய கட்டுப்பாட்டு கூறுகளாக செயல்படுகிறது.
|
அதுஎம் |
விவரக்குறிப்பு விவரங்கள் |
| வால்வு அமைப்பு |
3-போர்ட், பைலட் இயக்கப்படும் பாப்பட் வகை, பாலியூரிதீன் எலாஸ்டோமர் முத்திரை |
| பொருந்தக்கூடிய நடுத்தர |
சுருக்கப்பட்ட காற்று, மந்த வாயு (அரிக்கும் வாயுவுடன் பொருந்தாது) |
| இயக்க அழுத்தம் வரம்பு |
0.5-5.0 MPa; அதிகபட்ச ஆதார அழுத்தம்: 5.0 MPa |
| ஓட்டம் செயல்திறன் |
G1/2 போர்ட்: பயனுள்ள பகுதி பகுதி 100–110 mm², Cv 5.3–5.8G3/4 & G1 போர்ட்: பயனுள்ள பிரிவு பகுதி 110–120 மிமீ², Cv 5.8–6.3 |
| போர்ட் நூல் தரநிலை |
G1/2, G3/4, G1 (ISO 1179-1 நிலையான இணையான G நூல்) |
| பதில் செயல்திறன் |
மறுமொழி விலகல் ≤ ±2 ms; பல எம்எஸ்களில் டிசி சுருள் மாறுதல்; ஏசி காயில் கட்-ஆஃப் தாமதம் 20-30 எம்எஸ் |
| சுற்றுப்புற இயக்க வெப்பநிலை |
5 ~ 80 ℃ |
| பாதுகாப்பு தரம் |
IP65 க்கு சமமான சொட்டு-தடுப்பு கட்டுமானம் |
| மதிப்பிடப்பட்ட சேவை வாழ்க்கை |
10 மில்லியன் மாறுதல் சுழற்சிகள் வரை |
| அதிர்வு மற்றும் அதிர்ச்சி எதிர்ப்பு |
அதிர்வு எதிர்ப்பு: 300 m/s²; அதிர்ச்சி எதிர்ப்பு: 100 m/s² |

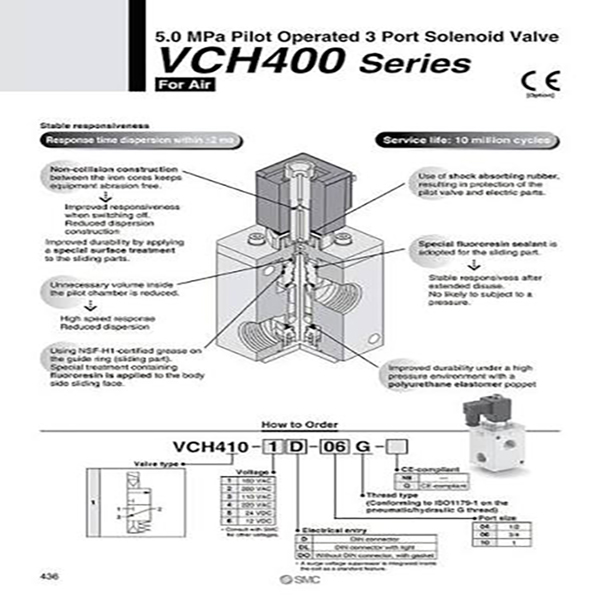

மாதிரி குறியீடு எடுத்துக்காட்டு:VCH410-06-5D
--VCH410: தொடர் அடிப்படைக் குறியீடு
--06: போர்ட் அளவு குறியீடு (G3/4)
--5D: DC24V பவர் சப்ளை + DIN மின் இணைப்பு பின்னொட்டு குறியீடுகள் போர்ட் அளவு, சுருள் மின்னழுத்தம் மற்றும் வயரிங் டெர்மினல் வகைகளை முழு உள்ளமைவு வேறுபாட்டிற்காக உள்ளடக்கியது.
செயல்பாட்டு வகைப்பாடு
--VCH410 (பொதுவாக மூடப்பட்ட NC): பவர் ஆஃப் ஆகும் போது அவுட்புட் போர்ட் தானாகவே வெளியேறுகிறது, பிரதான காற்று விநியோக ஆன்-ஆஃப் கட்டுப்பாட்டிற்கு ஏற்றது.
--செலக்டர் வால்வுகள் மற்றும் சார்ஜ் & வென்ட் லூப் கன்ட்ரோலாகப் பயன்படுத்தக்கூடியது; குழாய் வடிவமைப்பிற்கு முன் பின் அழுத்தம் மற்றும் மாறுதல் அழுத்தம் வரம்பு உறுதிப்படுத்தப்பட வேண்டும்.
--முக்கிய அளவுருக்கள் உறுதிப்படுத்தல்: வேலை அழுத்தம், போர்ட் நூல் அளவு, NC/NO செயல்பாடு, சுருள் மின்னழுத்தம் மற்றும் மின் வயரிங் இடைமுகம்.
--உயர் அழுத்த மாறுதல் அல்லது இரட்டை உயர்/குறைந்த அழுத்த மாற்ற வேலை நிலைமைகளுக்கு, இடைநிலை சுற்று அழுத்தத்தை நிலைப்படுத்த SOLH VCHR தொடர் உயர் அழுத்த கட்டுப்பாட்டாளர்களுடன் பொருத்தவும்.
≤5 μm வடிகட்டுதல் துல்லியத்துடன் சுத்தமான உலர் காற்று வழங்கல் தேவை; எண்ணெய் மூடுபனி மற்றும் துகள் அசுத்தங்கள் சீல் உடைகளை துரிதப்படுத்துகிறது மற்றும் சேவை வாழ்க்கையை வெகுவாகக் குறைக்கும்.
--தடைசெய்யப்பட்ட மவுண்டிங் நோக்குநிலை: தூசி, நீர் மற்றும் வெளிநாட்டுத் துகள்கள் ஆர்மேச்சர் அசெம்பிளிக்குள் நுழைந்து நெரிசலை ஏற்படுத்துவதைத் தவிர்க்க, சுருள் ஒருபோதும் கீழ்நோக்கிப் பார்க்கக்கூடாது.
--தரமான நூல் இறுக்கும் முறுக்கு:
*G1/2, G3/4 நூல் துறைமுகங்கள்: 28-30 N·m
*G1 நூல் போர்ட்: 36–38 N·m
--சீலிங் செயல்திறன் மற்றும் மின் வயரிங் இறுக்கத்தை அவ்வப்போது ஆய்வு செய்யவும்.
--நீண்ட கால நிலையான நிலையால் பாப்பட் ஸ்பூல் ஒட்டுதல் மற்றும் அடைப்பைத் தடுக்க 30 நாட்களுக்கு ஒருமுறை முழு மாறுதல் சுழற்சியை இயக்கவும்.
SOLH VCH410 உயர் அழுத்த பைலட் பாப்பட் 3-போர்ட் சோலனாய்டு வால்வு 5.0 MPa வேலை அழுத்தத்தை ஆதரிக்கிறது, பாலியூரிதீன் மீள் சீலிங், பெரிய ஓட்டம் G நிலையான துறைமுகங்கள் மற்றும் 10-மில்லியன்-சுழற்சி சேவை வாழ்க்கை, நடுத்தர மற்றும் உயர்-அழுத்த வாயு மற்றும் காற்றழுத்தக் கட்டுப்பாட்டு சுற்று சார்ஜ்களுக்கான நம்பகமான அர்ப்பணிக்கப்பட்ட மாறுதல் வால்வு.
