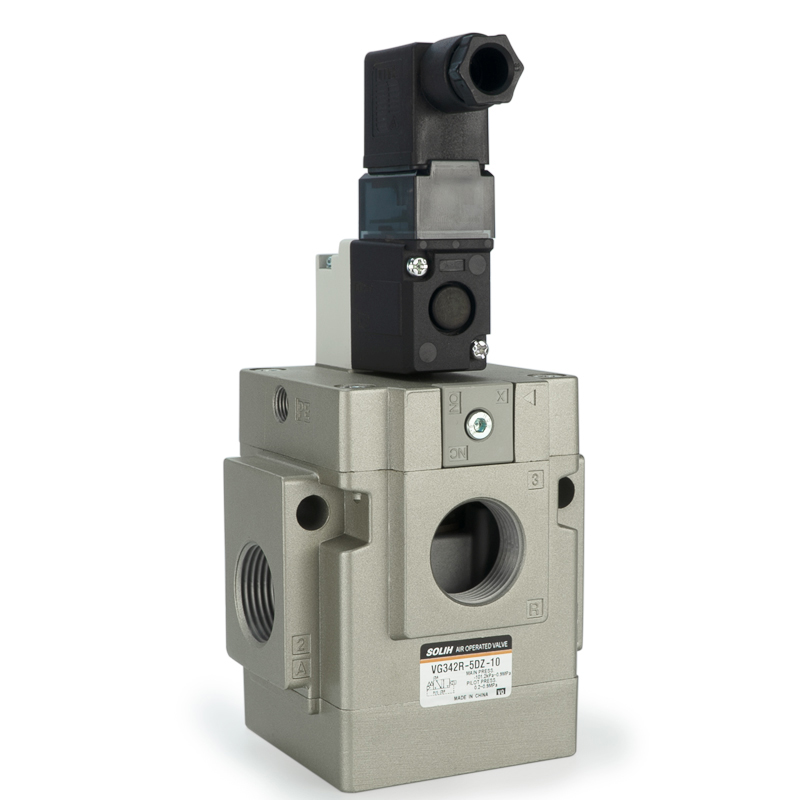

பிராண்ட்: SOLH by Richge Technology | உயர்-பாய்ச்சல் குறைந்த சக்தி 3-போர்ட் நியூமேடிக் சோலனாய்டு வால்வு
SOLH VG342 தொடர் aஉயர்-பாய்ச்சல் 3-வழி பைலட்-இயக்கப்படும் பாப்பட் வகை சோலனாய்டு வால்வு, தொழில் ரீதியாக நிலையான காற்றழுத்த அமைப்புகளில் காற்று, வெற்றிடம் மற்றும் குறைந்த அழுத்த திரவக் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. எலாஸ்டோமர் சீல், லூப்ரிகேஷன் இல்லாத செயல்பாடு, அதி-குறைந்த மின் நுகர்வு மற்றும் பரந்த அழுத்தத் தகவமைப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது சாதாரணமாக மூடிய (NC), சாதாரணமாக திறந்த (NO) மற்றும் வெளிப்புற பைலட் முறைகளுக்கு இடையே நெகிழ்வான மாறுதலை ஆதரிக்கிறது. பெரிய ஓட்டம் திறன், வேகமான பதில் மற்றும் உயர் அதிர்வெண் சுழற்சி செயல்திறன் ஆகியவற்றுடன், இது வெற்றிட அமைப்புகள், பெரிய-துளை நியூமேடிக் ஆக்சுவேட்டர்கள் மற்றும் மல்டி-சர்க்யூட் பன்மடங்கு நியூமேடிக் கருவிகளுக்கான உலகளாவிய மற்றும் திறமையான மையக் கட்டுப்பாட்டு வால்வாக செயல்படுகிறது.
• தொழில்முறை பாப்பட் அமைப்பு & நம்பகமான சீல்: பூஜ்ஜிய கசிவு, இறுக்கமான கட்-ஆஃப் மற்றும் நிலையான நீண்ட கால சுழற்சி செயல்பாட்டை உறுதி செய்யும் உயர்-எலாஸ்டிக் எலாஸ்டோமர் சீல் அமைப்புடன் 3-போர்ட் பைலட்-இயக்கப்படும் பாப்பட் வடிவமைப்பை ஏற்றுக்கொள்கிறது.
• பரந்த மீடியம் & பிரஷர் அடாப்டபிளிட்டி: அழுத்தப்பட்ட காற்று மற்றும் வெற்றிட சூழல்களுக்கு ஏற்றது. உள் பைலட் பயன்முறை 0.2~0.9MPa ஐ ஆதரிக்கிறது, அதே நேரத்தில் வெளிப்புற பைலட் பயன்முறை உள்ளடக்கியதுமுழு வெற்றிடம் -101.2kPa முதல் 0.9MPa வரை, பல்வேறு குறைந்த அழுத்தம் மற்றும் வெற்றிட வேலை நிலைமைகளுக்கு ஏற்ப.
• லூப்ரிகேஷன் இல்லாத & குறைந்த பராமரிப்பு: உகந்த உள் கட்டமைப்பு வடிவமைப்பு எண்ணெய் லூப்ரிகேஷன் தேவையை நீக்குகிறது, தினசரி பராமரிப்பு செலவைக் குறைக்கிறது மற்றும் நடுத்தர மாசுபாட்டைத் தவிர்க்கிறது, சுத்தமான தொழில்துறை சூழ்நிலைகளுக்கு ஏற்றது.
• இரட்டை மின் நுகர்வு முறைகள் & ஆற்றல் சேமிப்பு: நிலையான DC சக்தி 4W மட்டுமே; குறைந்த சக்தி மற்றும் நீண்ட கால ஆற்றல் கொண்ட வகைகள் அடைய1.8W அல்ட்ரா-குறைந்த மின் நுகர்வு, திறம்பட செயல்படும் உபகரணங்கள் ஆற்றல் நுகர்வு குறைக்கும்.
• உயர்ந்த பெரிய ஓட்டம் செயல்திறன்: அதிகபட்ச பயனுள்ள ஓட்டம் C-மதிப்பு 38 dm³/(s·bar) மற்றும் Cv மதிப்பு 9.8 வரை அடையும். இது 210 மிமீ² வரையிலான பயனுள்ள பகுதி பகுதியுடன் பல காலிபர் விவரக்குறிப்புகளை ஆதரிக்கிறது, பெரிய நியூமேடிக் கூறுகளின் உயர்-பாய்ச்சல் விரைவான காற்றோட்டம் தேவைகளை பூர்த்தி செய்கிறது.
• நெகிழ்வான செயல்பாட்டு மாறுதல்: வால்வு செயல்பாட்டை NC (பொதுவாக மூடியது), NO (பொதுவாக திறந்திருக்கும்) மற்றும் வெளிப்புற பைலட் முறைகளில் மேல் அட்டையை மாற்றுவதன் மூலம் மட்டுமே சுதந்திரமாக மாற்ற முடியும், ஒரு வால்வின் பல்நோக்கு உணர்தல் மற்றும் மாதிரி சரக்கு செலவுகளைக் குறைத்தல்.
• பல செயல்பாட்டு பயன்பாடு: ஒரு வழக்கமான ஆன்-ஆஃப் கட்டுப்பாட்டு வால்வாகவும், வெளிப்புற பைலட் கட்டமைப்பின் கீழ் தேர்வு வால்வு மற்றும் விநியோக வால்வாகவும், மிக உயர்ந்த காட்சி இணக்கத்தன்மையுடன் பயன்படுத்தப்படலாம்.
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை அழுத்த வரம்பு |
உள் பைலட்: 0.2~0.9 MPa |
|
சுற்றுப்புற மற்றும் திரவ வெப்பநிலை |
-10°C ~ +50°C (உறைபனி அல்லாத சூழல்) |
|
பதில் நேரம் |
≤ 30 எம்.எஸ் |
|
அதிகபட்சம். இயக்க அதிர்வெண் |
5 ஹெர்ட்ஸ் |
|
பாதுகாப்பு தரம் |
தூசி-தடுப்பு |
|
அதிர்ச்சி / அதிர்வு எதிர்ப்பு |
150 / 50 மீ/வி² |
|
துறைமுக அளவு |
VG342-04: 1/2" |
|
பயனுள்ள குறுக்கு வெட்டு பகுதி |
04: 130 மிமீ² |
4.1 மதிப்பிடப்பட்ட மின்னழுத்தம்
• ஏசி மின்னழுத்தம்: 100V, 110V, 200V, 220V, 240V (50/60Hz)
• DC மின்னழுத்தம்: 12V, 24V
4.2 மின் நுகர்வு
• நிலையான DC: 4W
• குறைந்த சக்தி (வகை Y): 1.8W
• நீண்ட கால ஆற்றல் (வகை E): 1.8W
• ஏசி: இன்ரஷ் 12.7VA / ஹோல்டிங் 7.6VA
4.3 வயரிங் முறை
• ஜி வகை: நேரடி கடையின் வயரிங்
• டி வகை: DIN சாக்கெட் வகை (காட்டி ஒளி / அதிக மின்னழுத்த பாதுகாப்புடன் விருப்பமானது)
வழக்கமான மாதிரி உதாரணம்: VG342-04G-1A
• VG342: 3-வே ஹை-ஃப்ளோ பைலட்-இயக்கப்படும் பாப்பட் சோலனாய்டு வால்வுக்கான தொடர் குறியீடு
• போர்ட் அளவு குறியீடு: 04=1/2", 06=3/4", 10=1"
• வயரிங் வகை: ஜி= டைரக்ட் அவுட்லெட், டி=டிஐஎன் சாக்கெட்
• மின்னழுத்த குறியீடு: 1=AC100V, 4=AC220V, 6=DC24V
• சுற்று முறை: A=பொதுவாக மூடப்பட்டது (NC), B=பொதுவாக திறந்திருக்கும் (NO), R=வெளிப்புற பைலட்
• வெற்றிட அமைப்பு கட்டுப்பாடு: வெற்றிட உறிஞ்சும் கோப்பைகள், வெற்றிட ஜெனரேட்டர்கள் மற்றும் தானியங்கி வெற்றிட ஹோல்டிங் & ரிலீஸ் சர்க்யூட்களுக்கு ஏற்றது.
• பெரிய ஓட்டம் நியூமேடிக் ஆக்சுவேட்டர்கள்: வேகமான மற்றும் சக்திவாய்ந்த நியூமேடிக் செயலை உணர பெரிய துளை சிலிண்டர்கள் மற்றும் நியூமேடிக் கிரிப்பர்களுடன் பொருந்துகிறது.
• குறைந்த மற்றும் மைக்ரோ பிரஷர் திரவ சுற்றுகள்: குறைந்த அழுத்த காற்றழுத்தம் மற்றும் நுண் அழுத்த திரவம் கடத்தும் அமைப்புகளுக்கான நிலையான கட்டுப்பாடு.
• பன்மடங்கு வால்வு அமைப்பு: மல்டி சர்க்யூட் ஒருங்கிணைந்த நியூமேடிக் அமைப்புகளுக்கு முக்கிய கட்டுப்பாட்டு வால்வாகவும் தேர்வு/விநியோக வால்வாகவும் பயன்படுத்தப்படுகிறது.
• உயர் அதிர்வெண் ஆற்றல் சேமிப்பு உபகரணங்கள்: அடிக்கடி ஆன்-ஆஃப் ஆக்ஷன் மற்றும் நீண்ட கால ஆற்றல்மிகு ஆற்றல் சேமிப்பு செயல்பாடு தேவைப்படும் தானியங்கி சாதனங்களுக்கு ஏற்றது.
SOLH VG342 தொடர் 3-வழி பைலட்-இயக்கப்படும் சோலனாய்டு வால்வு ஒருங்கிணைக்கிறதுபெரிய ஓட்டம், வெற்றிட இணக்கத்தன்மை, குறைந்த மின் நுகர்வு மற்றும் பல முறை மாறக்கூடிய செயல்பாடுகள், வெற்றிட அமைப்புகளுக்கான உயர் செயல்திறன், ஆற்றல் சேமிப்பு மற்றும் பல்துறை மையக் கட்டுப்பாட்டு வால்வு, பெரிய ஓட்டம் நியூமேடிக் சுற்றுகள் மற்றும் உயர் அதிர்வெண் தானியங்கு உபகரணங்கள்.
