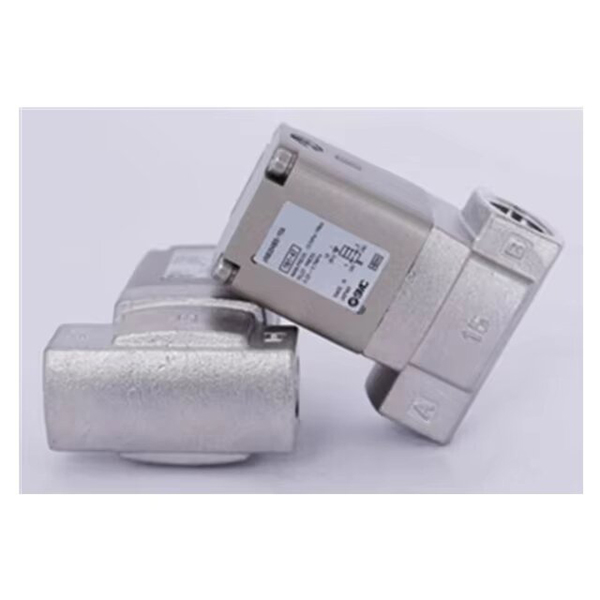

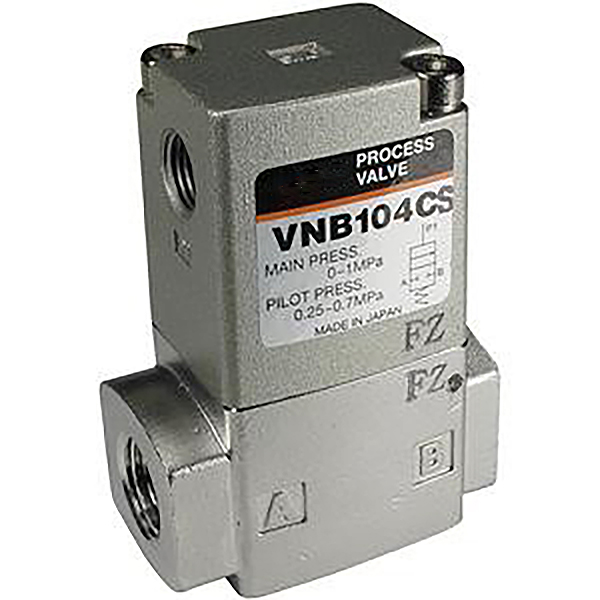

VNB201 தொடர் ஏர் பைலட் 2-வே திரவக் கட்டுப்பாட்டு வால்வை இயக்குகிறது

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     VNB201 தொடர் என்பது ரிச்ஜ் டெக்னாலஜியின் கீழ் SOLH ஆல் உருவாக்கப்பட்ட வெளிப்புற ஏர் பைலட் இயக்கப்பட்ட 2-வழி திரவக் கட்டுப்பாட்டு வால்வு ஆகும். இது காற்று, நீர், எண்ணெய், வெற்றிடம் மற்றும் மந்த வாயு உட்பட பல தொழில்துறை ஊடகங்களின் ஆன்-ஆஃப் கட்டுப்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது. அதன் முக்கிய பலங்களில் நம்பகமான பூஜ்ஜிய-வேறுபாடு-அழுத்த தொடக்கம், அதிக ஓட்டம் திறன் மற்றும் இருதரப்பு திரவ பாதை ஆகியவை அடங்கும்.

முக்கிய முக்கிய அம்சங்கள்

     1. எக்ஸ்டர்னல் ஏர் பைலட் டிரைவ், ஜீரோ டிஃபெரன்ஷியல் பிரஷர் ஸ்டார்ட்அப்

     -- 0.25–0.7 MPa வரையிலான வெளிப்புற பைலட் காற்றழுத்தத்தால் முழுமையாக இயக்கப்படுகிறது, பிரதான சுற்று நடுத்தர அழுத்தத்திலிருந்து சுயாதீனமாக உள்ளது.

     -- வெற்றிடம், பூஜ்ஜிய அழுத்த வேறுபாடு மற்றும் குறைந்த அழுத்தம் போன்ற கடுமையான நிலைமைகளின் கீழ் நிலையான திறப்பு மற்றும் மூடுதல், குறைந்த அழுத்தத்தில் திறக்கத் தவறிய சாதாரண வால்வுகளின் பொதுவான குறைபாட்டைத் தீர்ப்பது.

    2. சமச்சீர் பாப்பேட் அமைப்பு, உயர் ஓட்டம் & இருதரப்பு ஓட்டம்

     -- சமச்சீர் பாப்பட் வடிவமைப்பு குறைந்த ஓட்ட எதிர்ப்பு, உயர் Cv குணகம் மற்றும் குறைந்தபட்ச அழுத்த இழப்பை வழங்குகிறது.

     -- இருதரப்பு திரவ ஓட்டத்தை ஆதரிக்கிறது, பைப்லைன் தளவமைப்பு மற்றும் புல நிறுவலுக்கு அதிக நெகிழ்வுத்தன்மையைக் கொண்டுவருகிறது.

   3. பரந்த மீடியா இணக்கத்தன்மைக்கான பல பொருள் சேர்க்கைகள்

     -- வால்வு உடல் விருப்பங்கள்: நிலையான பித்தளை அலாய் (A), அரிப்பை எதிர்க்கும் துருப்பிடிக்காத எஃகு (S), இலகுரக அலுமினிய அலாய் (L).

     -- சீல் மெட்டீரியல் விருப்பங்கள்: நீர் மற்றும் காற்றுக்கான நிலையான NBR; எண்ணெய் எதிர்ப்பு மற்றும் உயர் வெப்பநிலை எதிர்ப்பிற்கான FKM ஃப்ளோரோ ரப்பர்; EPR எத்திலீன் ப்ரோப்பிலீன் ரப்பர் சூடான நீர் மற்றும் பலவீனமான அமில ஊடகம்.

     -- இணக்கமான ஊடகம்: அழுத்தப்பட்ட காற்று, நீர், ஹைட்ராலிக் எண்ணெய், வெற்றிடம், மந்த வாயு (N₂/CO₂), பலவீனமான அமிலம் மற்றும் பலவீனமான கார திரவங்கள்.

    4. கடுமையான வேலை நிலைமைகளுக்கு வலுவான அமைப்பு

     -- சாலிட் மெட்டல் வால்வ் பாடி, சிறந்த ஆண்டி ஃபவுலிங் செயல்திறன், நீண்ட கால தொடர்ச்சியான செயல்பாடு மற்றும் அடிக்கடி மாறுதல் சுழற்சிகளுக்கு ஏற்றது.

     -- உள் மின் கூறுகள் இல்லை, மின்சார தீப்பொறி அபாயங்களை நீக்குதல்; வெடிப்பு-தடுப்பு தேவைகள் கொண்ட அபாயகரமான மண்டலங்களுக்கு பொருந்தும்.

    5. நெகிழ்வான நிறுவல்

      நிலையான Rc (PT) த்ரெட் போர்ட்களுடன் கூடிய தனித்தன்மை வாய்ந்த உடல், திசைக் கட்டுப்பாடுகள் இல்லாமல் எந்த கோணத்திலும் நிறுவலை அனுமதிக்கிறது.

முழு தொழில்நுட்ப விவரக்குறிப்புகள்

     -- வால்வு கட்டமைப்பு: 2/2 வழி, வெளிப்புற விமான பைலட் இயக்கப்பட்டது

     -- நிலையான செயல்பாடு: பொதுவாக மூடப்பட்டது (NC); பொதுவாக திறந்த (NO) விருப்பமானது

     -- போர்ட் அளவுகள்: 10A (3/8"), 15A (1/2"), 20A (3/4"), 25A (1")

     -- துளை விட்டம்: 15 மிமீ / 20 மிமீ

     -- இயக்க அழுத்த வரம்பு முதன்மை சுற்று: 0 ~ 1.0 MPa (வெற்றிடத்திலிருந்து நேர்மறை அழுத்தம்) பைலட் காற்று வழங்கல்: 0.25 ~ 0.7 MPa (சுத்தமான உலர்ந்த சுருக்கப்பட்ட காற்று)

     -- ஆதார அழுத்தம்: 1.5 MPa

     -- வெப்பநிலை வரம்பு நடுத்தர வெப்பநிலை: -5℃ ~ +60℃ சுற்றுப்புற வெப்பநிலை: -5℃ ~ +60℃

     -- பாதுகாப்பு வகுப்பு: ஸ்டாண்டர்ட் இன்டோர் மாடல் (ஐபி மதிப்பீடு இல்லை, சுத்தமான உட்புற சூழல்களுக்கு)மாடல் கோட் விளக்கம்· VNB201A-15A: பித்தளை உடல் + NBR சீல் + 1/2" போர்ட், NC ஏர் பைலட் வால்வு

     -- VNB201AS-20A: துருப்பிடிக்காத எஃகு அரிப்பை எதிர்க்கும் உடல் + NBR முத்திரை + 3/4" போர்ட்

     -- VNB201AF-25A: பித்தளை உடல் + FKM ஃப்ளோரோ ரப்பர் சீல் + 1" போர்ட் (எண்ணெய் மற்றும் அதிக வெப்பநிலை எதிர்ப்பு)

வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- பொது தொழில்துறை திரவ அமைப்புகள்: குளிரூட்டும் நீர், மசகு எண்ணெய், சுத்தம் செய்யும் திரவம் மற்றும் முக்கிய சுருக்கப்பட்ட காற்று குழாய்களுக்கான ஆன்-ஆஃப் கட்டுப்பாடு

     -- வெற்றிட மற்றும் குறைந்த அழுத்த சுற்றுகள்: வெற்றிட உறிஞ்சுதல், எதிர்மறை அழுத்தம் கடத்துதல் மற்றும் நுண் அழுத்த திரவ கட்டுப்பாடு (பூஜ்ஜிய வேறுபாடு அழுத்தம் தொடக்க திறன்)

     -- மல்டி மீடியா கலப்பு பைப்லைன்கள்: நீர், காற்று, எண்ணெய் மற்றும் பல ஊடகங்களின் மீது கட்டுப்பாடு தேவைப்படும் ஒற்றை உபகரணங்கள்

     -- இரசாயன, உணவு மற்றும் மருந்துத் தொழில்கள்: சுத்தமான, லேசாக அரிக்கும் மற்றும் சானிட்டரி-கிரேடு திரவ சுற்றுகளுக்கு EPR முத்திரைகளுடன் கூடிய துருப்பிடிக்காத எஃகு உடல்

     -- வெடிப்பு அபாயகரமான சூழல்கள்: எரியக்கூடிய திரவங்கள் மற்றும் கரைப்பான்களின் கட்டுப்பாடு பூஜ்ஜிய மின்சார தீப்பொறி ஆபத்து

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VNB201 ஏர் பைலட் இயக்கப்படும் வால்வு பூஜ்ஜிய வேறுபாடு அழுத்தம் தொடக்கம், உயர் இருதரப்பு ஓட்டம் மற்றும் பரிமாற்றக்கூடிய உடல் & சீல் பொருட்களுடன் வெளிப்புற பைலட் டிரைவை ஏற்றுக்கொள்கிறது; இது குறைந்த அழுத்தம், வெற்றிடம், பெரிய ஓட்டம், மல்டி மீடியா மற்றும் வெடிப்பு-தடுப்பு வேலை நிலைமைகள் உள்ளிட்ட உயர் நம்பகத்தன்மையைக் கோரும் தொழில்துறை பயன்பாடுகளுக்கு உகந்ததாக உள்ள அனைத்து-நோக்கு காற்று செயல்படுத்தப்பட்ட திரவ மூடல் வால்வு ஆகும்.
