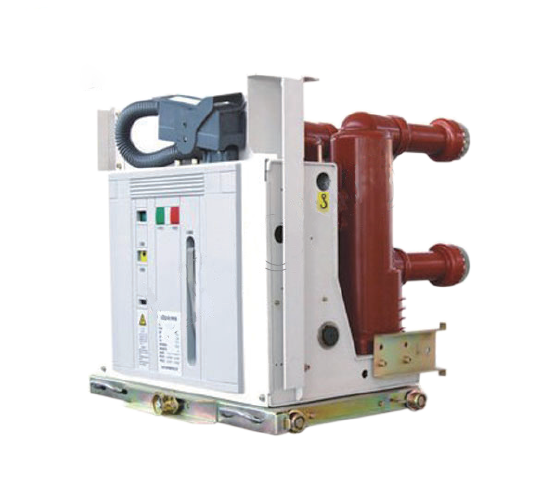

வி.எஸ்.ஜி -12 இன்சுலேஷன் சிலிண்டர் திரும்பப் பெறக்கூடிய வி.சி.பி சர்க்யூட் பிரேக்கர்

வி.எஸ்.ஜி -12 இன்சுலேஷன் சிலிண்டர் திரும்பப் பெறக்கூடிய வி.சி.பி சர்க்யூட் பிரேக்கர்

   எங்கள் சிறந்த பொருட்களுக்கான சிறந்த தரம், போட்டி விலை மற்றும் மெட்டல் மூடப்பட்ட மின் சுவிட்ச் கியர், எல்வி மின் விநியோக அமைச்சரவை, உயர் மின்னழுத்த உலோகம்-மூடப்பட்ட சுவிட்ச் கியர் ஆகியவற்றிற்கான சிறந்த சேவைக்கான எங்கள் வாய்ப்புகளில் ஒரு நல்ல நிலையை நாங்கள் அனுபவிக்கிறோம். எதிர்காலத்தை எதிர்கொண்டு, நேர்மை, மரியாதை, புதுமை, ஆர்வம் மற்றும் தொழில்முறை குழுவின் முக்கிய மதிப்புகளை நாங்கள் தொடர்ந்து நிலைநிறுத்துவோம், எப்போதும் வாடிக்கையாளர்களை மையமாகக் கொண்ட அணுகுமுறையை கடைபிடிப்போம், மேலும் உயர்தர தயாரிப்புகள் மற்றும் சேவைகளைக் கொண்ட உலகளாவிய வாடிக்கையாளர்களுக்கு திருப்பித் தருவோம். ஒரு புதுமையான பொறிமுறையுடன் சந்தையின் ஒட்டுமொத்த வளர்ச்சிக்கு ஏற்ப எங்கள் பணக்கார மனித வளங்கள் மற்றும் சிறந்த அறிவியல் ஆராய்ச்சி நிலைமைகளை நாங்கள் நம்பியுள்ளோம். நாங்கள் முதலில் 'அளவுகோல், நற்பெயர் மற்றும் சேவையின் நோக்கத்தைத் தொடர்கிறோம், மேலும் சமத்துவமின்மை மற்றும் பரஸ்பர நன்மைகளின் வர்த்தக அதிபர்களைக் கடைப்பிடிக்கிறோம். உள்நாட்டிலும் வெளிநாட்டிலும் ஒரு புதிய சைகையுடன் பல்வேறு வட்டங்களின் நண்பர்களுடன் நாங்கள் அன்புடன் ஒத்துழைப்போம்.

உட்புற திரும்பப் பெறக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர்

  வி.எஸ்.ஜி -12 உட்புற உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் (ஏபிபிஆர்.: சர்க்யூட் பிரேக்கர்) என்பது மூன்று-சொற்றொடர் ஏ.சி. 50 ஹெர்ட்ஸ் உட்புற மின்சாரம் விநியோக விநியோகத்தில் மதிப்பிடப்பட்ட மின்னழுத்தம் 12 கே.வி. இந்த தயாரிப்பு GB1984-2003 (உயர் மின்னழுத்த ஏ.சி. கட்டம் உபகரணங்கள் மற்றும் தொழில்துறை மற்றும் சுரங்க நிறுவனத்தின் மாறும் வடிவமைப்பில் உபகரணங்களைப் பாதுகாப்பதற்கும் கட்டுப்படுத்துவதற்கும் இதைப் பயன்படுத்தலாம் .இது வெவ்வேறு சொத்துக்களுடன் சுமை மற்றும் அடிக்கடி செயல்பாட்டுக்கு ஏற்றது மற்றும் குறுகிய சுற்று மின்னோட்டத்தை உடைக்கும் பல முறை செயல்பாடுகளின் திறனுடன் இது பொருத்தமானது.

உட்புற திரும்பப் பெறக்கூடிய வெற்றிட சர்க்யூட் பிரேக்கர்கள் 12 ~ 24KV வரை மதிப்பிடப்பட்ட மின்னழுத்தங்கள் மற்றும் அதிர்வெண் 50/60Hz வரை மூன்று கட்ட ஏசி சக்தி அமைப்புகளுக்கு ஏற்றவை. அவை மின் உற்பத்தி நிலையங்கள், துணை மின்நிலையங்கள், பெட்ரோ கெமிக்கல்ஸ், உலோகம், உற்பத்தி மற்றும் பிற தொழில்கள், விமான நிலையங்கள், குடியிருப்பு பகுதிகள் போன்றவற்றில் பரவலாகப் பயன்படுத்தப்படுகின்றன. மின் சாதனங்களைக் கட்டுப்படுத்துதல் மற்றும் பாதுகாக்கவும், குறிப்பாக மதிப்பிடப்பட்ட நடப்பு அல்லது மல்டி-சுற்று குறுகிய-சுற்று மின்னோட்டத்தில் அரிதாகவே இயக்கப்பட வேண்டிய சந்தர்ப்பங்களுக்கு. இதை KYN28 அல்லது AMS வகை போன்ற உட்புற காற்று-காப்பீடு சுவிட்ச் கியரில் நிறுவலாம்.

  சர்க்யூட் பிரேக்கர் முதிர்ந்த ஏபிஜி தொழில்நுட்பத்தால் ஆனது. VD4 டெர்மினல் பஃப்பரின் பயன்பாடு எந்தவொரு இயக்க சூழலிலும் உட்புற முனையம் மிகவும் நம்பகமானது என்பதை உறுதி செய்கிறது. VD4 GB, DL, IEC, DIN, VDE மற்றும் பிற மேம்பட்ட தொழில்துறை நாடுகளின் தரங்களின் தேவைகளை முழுமையாக பூர்த்தி செய்ய முடியும்.

வெற்றிட சர்க்யூட் பிரேக்கர் முக்கியமாக மூன்று பகுதிகளைக் கொண்டுள்ளது: வெற்றிட வில் அணைக்கும் அறை, இயக்க வழிமுறை, அடைப்புக்குறி மற்றும் பிற கூறுகள்.

1. வெற்றிட வில் அணைக்கும் அறை

பல்வேறு வகையான சுவிட்சுகளின் கூற்றுப்படி, வெளிப்புறத் திரைகளைக் கொண்ட பீங்கான் வெற்றிட வில் அணைக்கும் அறைகள் உள்ளன, இடைநிலை சீல் செய்யப்பட்ட கப் வடிவ நீளமான காந்தப்புலங்களுடன் சிறிய வெற்றிட வில் அணைக்கும் அறைகள் மற்றும் உள் சீல் செய்யப்பட்ட கண்ணாடி குமிழி வில் அணைக்கும் அறைகள் உள்ளன. அடிப்படை அமைப்பு பின்வருமாறு:

•  ஏர்டைட் காப்பு ஷெல் a பீங்கான், கண்ணாடி அல்லது மைக்ரோ கிரிஸ்டலின் கண்ணாடி காற்று புகாத காப்பு சிலிண்டர், நகரக்கூடிய இறுதி கவர், ஒரு நிலையான இறுதி கவர் மற்றும் ஒரு எஃகு நெளி குழாய் ஆகியவற்றால் ஆன காற்று புகாத காப்பு அமைப்பு ஒரு வெற்றிட சீல் செய்யப்பட்ட கொள்கலன். காற்று புகாத தன்மையை உறுதிப்படுத்த, சீல் வகையின் கடுமையான இயக்க நடைமுறைகளுக்கு மேலதிகமாக, சிறிய சுவாசத்தன்மை மற்றும் உள் வாயு வெளியீட்டைக் கொண்டிருக்கவும் பொருள் தேவைப்படுகிறது.

• கடத்தும் அமைப்பு ： இது ஒரு நிலையான கடத்தும் தடி, ஒரு நிலையான இயங்கும் வில் மேற்பரப்பு, ஒரு நிலையான தொடர்பு, நகரும் தொடர்பு, நகரும் வில் மேற்பரப்பு மற்றும் நகரும் கடத்தும் தடி ஆகியவற்றால் ஆனது. தொடர்பு கட்டமைப்பை தோராயமாக மூன்று வகைகளாகப் பிரிக்கலாம்: உருளை தொடர்பு, குறுக்கு காந்தப்புல தொடர்பு சுழல் வடிவத்துடன் வளைந்த மேற்பரப்பு மற்றும் நீளமான காந்தப்புல தொடர்பு. தற்போது, ​​இந்த வகை வில் அணைக்கும் அறை நீளமான காந்தப்புல தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, இது வலுவான மற்றும் நிலையான வில் அணைக்கும் திறனைக் கொண்டுள்ளது.

• ஷீல்டிங் சிஸ்டம் ： ஷீல்டிங் கவர் என்பது வெற்றிட வளைவை அணைக்கும் அறையில் ஒரு இன்றியமையாத அங்கமாகும், மேலும் தொடர்பு புள்ளியைச் சுற்றியுள்ள பிரதான கேடய கவர், நெளி குழாய் கவச கவர் மற்றும் மின்னழுத்த சமநிலை கவசம் கவர் போன்ற பல்வேறு வகையான கேடய கவர் உள்ளது. பிரதான கவச அட்டையின் செயல்பாடு பின்வருமாறு: arc வில் செயல்பாட்டின் போது காப்பு ஷெல்லின் உள் சுவரில் தயாரிப்புகள் தெறிப்பதைத் தடுக்க, இதனால் ஷெல்லின் காப்பு வலிமையைக் குறைக்கிறது. Arc வளைவை அணைக்கும் அறையில் மின்சார புல விநியோகத்தின் சீரான தன்மையை மேம்படுத்துவது உள்ளூர் கள வலிமையைக் குறைப்பதற்கும், வெற்றிட வளைவை அணைக்கும் அறை மின்தேக்கி ARC தயாரிப்புகளின் மினியேட்டரைசேஷனை ஊக்குவிப்பதற்கும் நன்மை பயக்கும் மற்றும் சில வில் ஆற்றலை உறிஞ்சுவது வில் இடைவெளியின் மின்கடத்தா வலிமையை மீட்டெடுப்பதற்கு நன்மை பயக்கும்.

2. இயக்க வழிமுறை

பல்வேறு வகையான சர்க்யூட் பிரேக்கர்களின் கூற்றுப்படி, வெவ்வேறு இயக்க வழிமுறைகள் பயன்படுத்தப்படுகின்றன. பொதுவான இயக்க வழிமுறைகளில் வசந்த இயக்க வழிமுறை (VS1), நிரந்தர காந்த இயக்க பொறிமுறை மற்றும் சேர்க்கை இயக்க வழிமுறை (VBD) ஆகியவை அடங்கும்.

பிற பகுதிகள்: சேஸ் வாகனங்கள், காப்பு அடைப்புக்குறிகள், இன்சுலேட்டர்கள் போன்றவை.

வெற்றிட சர்க்யூட் பிரேக்கர்களின் பண்புகள் என்ன

• 50ka வரை வலுவான உடைக்கும் திறன்; எலும்பு முறிவுக்குப் பிறகு, விரிசல்களுக்கு இடையிலான ஊடகம் விரைவாக குணமடைகிறது, மேலும் ஊடகத்தை மாற்ற வேண்டிய அவசியமில்லை.
• தொடர்பு திறப்பு தூரம் சிறியது. 10 கி.வி வெற்றிட சர்க்யூட் பிரேக்கரின் தொடர்பு உடைக்கும் தூரம் சுமார் 10 மி.மீ. தேவையான இயக்க சக்தி சிறியது, செயல் வேகமாக உள்ளது, இயக்க பொறிமுறையை எளிமைப்படுத்தலாம், மற்றும் சேவை வாழ்க்கையை நீட்டிக்க முடியும். பொதுவாக, பராமரிப்பு சுமார் 20 ஆண்டுகளாக தேவையில்லை.
• குறுகிய வில் அணைக்கும் நேரம், குறைந்த வில் மின்னழுத்தம், குறைந்த வில் ஆற்றல், குறைந்த தொடர்பு இழப்பு மற்றும் பல குறுக்கீடுகள்.
• மொபைல் வழிகாட்டி தடி சிறிய மந்தநிலையைக் கொண்டுள்ளது மற்றும் அடிக்கடி செயல்படுவதற்கு ஏற்றது.
•  சுவிட்சை இயக்கும்போது, ​​செயல் சத்தம் குறைவாக உள்ளது, இது நகர்ப்புற பயன்பாட்டிற்கு ஏற்றது.
• வில் அணைக்கும் அல்லது காப்பு ஊடகங்கள் எண்ணெயைப் பயன்படுத்துவதில்லை, மேலும் தீ அல்லது வெடிப்பு ஆபத்து இல்லை.
• தொடர்பு தலை ஒரு முழுமையான சீல் செய்யப்பட்ட கட்டமைப்பாகும், இது ஈரப்பதம், தூசி மற்றும் தீங்கு விளைவிக்கும் வாயுக்களின் செல்வாக்கு காரணமாக அதன் செயல்திறனைக் குறைக்காது. நம்பகமான செயல்பாடு மற்றும் நிலையான செயல்திறன். ஒரு சுயாதீனமான அங்கமாக, வில் அணைக்கும் அறை நிறுவவும் பிழைத்திருத்தமாகவும் எளிதானது.
• வெற்றிட சர்க்யூட் பிரேக்கரின் சேவை வாழ்க்கையின் போது, ​​தொடர்பு பகுதிக்கு பராமரிப்பு மற்றும் ஆய்வு தேவையில்லை. பராமரிப்பு மற்றும் ஆய்வு மேற்கொள்ளப்பட்டாலும், தேவையான நேரம் மிகக் குறைவு.
• மூடிய கொள்கலனில் வளைவு அணைக்கப்படுகிறது, மேலும் வில் மற்றும் சூடான வாயு அம்பலப்படுத்தப்படவில்லை.
• விநியோக நெட்வொர்க்குகளின் பயன்பாட்டுத் தேவைகளுக்கு ஏற்றது, பல மறுசீரமைப்பு செயல்பாடுகளுடன் பொருத்தப்பட்டுள்ளது

நன்மை:

• எளிய அமைப்பு
• அல்ட்ரா-லோ எதிர்ப்பு வெற்றிட குறுக்குவெட்டுக்கு ஏற்றவாறு
• தழுவல் தேர்வுமுறை மற்றும் மட்டு வசந்த செயல்பாட்டு வழிமுறை
• அடிக்கடி செயல்பாடுகளுக்கு ஏற்றது
• இலவச பராமரிப்பு, நீண்ட சேவை வாழ்க்கை
• மிகவும் நம்பகமான செயல்திறன்

அடிப்படை தகவல்.

தொழில்நுட்ப அளவுருக்கள்

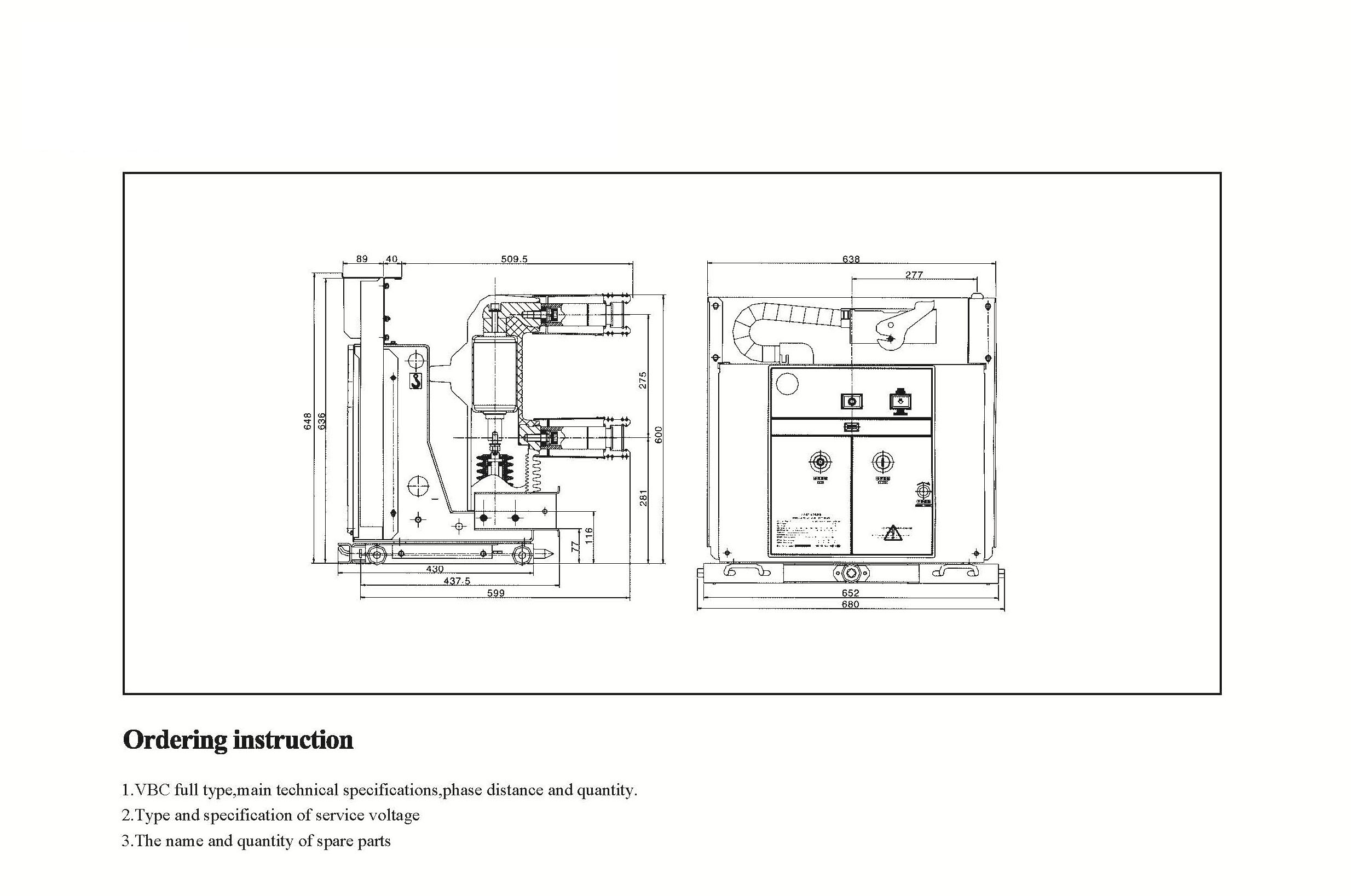

தொழில்நுட்ப வரைபடங்கள்

உயர் மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கருக்கான சேவை சூழல் (வி.சி.பி)

அ) காற்று வெப்பநிலை: அதிக வெப்பநிலை: +40ºC; குறைந்த வெப்பநிலை: -25ºC

ஆ) ஈரப்பதம்: மாத சராசரி ஈரப்பதம் 95%; தினசரி சராசரி ஈரப்பதம் 90%ஆகும்.

இ) உயரம்: அதிகபட்ச நிறுவல் உயரம்: 2500 மீ

d) அரிக்கும் மற்றும் எரியக்கூடிய வாயுக்கள், நீராவி போன்றவற்றால் மாசுபடுத்தப்பட்ட சுற்றுப்புற காற்று இல்லை.

கேள்விகள்

கே: உங்கள் தயாரிப்புகளின் விலைகள் என்னிடம் இருக்க முடியுமா?

ப: வரவேற்கிறோம். தயவுசெய்து இங்கே எங்களுக்கு விசாரணையை அனுப்ப தயங்கவும். நாங்கள் உங்களுக்கு 24 மணி நேரத்திற்குள் பதிலளிப்போம்.

கே: மொத்த ஆர்டருக்கு முன் நான் ஒரு மாதிரியைப் பெறலாமா?

ப: ஆம், தரத்தை சோதிக்கவும் சரிபார்க்கவும் மாதிரி ஆர்டரை நாங்கள் வரவேற்கிறோம். ஒளிரும் மாதிரிகள் ஏற்றுக்கொள்ளத்தக்கவை.

கே: எங்கள் லோகோ/ நிறுவனத்தின் பெயரை தயாரிப்புகளில் அச்சிடலாமா?

ப: ஆம், நிச்சயமாக, நாங்கள் OEM ஐ ஏற்றுக்கொள்கிறோம், பின்னர் எங்களுக்கு பிராண்ட் அங்கீகாரத்தை வழங்க வேண்டும்

கே: தயாரிப்பு தனிப்பயனாக்கலை நீங்கள் ஏற்றுக்கொள்கிறீர்களா?

ப: ஆம், நிச்சயமாக, தயவுசெய்து குறிப்பிட்ட வரைபடங்கள் அல்லது அளவுருக்களை வழங்கவும், மதிப்பீட்டிற்குப் பிறகு நாங்கள் உங்களை மேற்கோள் காட்டுவோம்

கே: முன்னணி நேரம் என்ன?

ப: முன்னணி நேரம் கட்டளையிடப்பட்ட அளவைப் பொறுத்தது, பொதுவாக கட்டணம் பெற்ற 7-20 நாட்களுக்குள்.

கே: உங்கள் வர்த்தக விதிமுறைகள் என்ன?

ப: நாங்கள் EXW, FOB, CIF, FCA போன்றவற்றை ஏற்றுக்கொள்கிறோம்.

கே: உங்கள் கட்டண முறை என்ன?

ப: டி/டி, வெஸ்டர்ன் யூனியன், பேபால், மாற்ற முடியாத எல்/சி போன்றவற்றை நாங்கள் ஏற்றுக்கொள்கிறோம்

கே: முடிக்கப்பட்ட தயாரிப்புகளை நீங்கள் ஆய்வு செய்கிறீர்களா?

ப: ஆமாம், உற்பத்தி மற்றும் முடிக்கப்பட்ட தயாரிப்புகளின் ஒவ்வொரு அடியும் கப்பல் போக்குவரத்துக்கு முன் கியூசி துறையால் ஆய்வு செய்யப்படும். ஏற்றுமதிக்கு முன் உங்கள் குறிப்புக்கான பொருட்கள் ஆய்வு அறிக்கைகளை நாங்கள் வழங்குவோம்

கே: விற்பனைக்குப் பிறகு தரமான சிக்கல்களை எவ்வாறு தீர்ப்பது?

.
