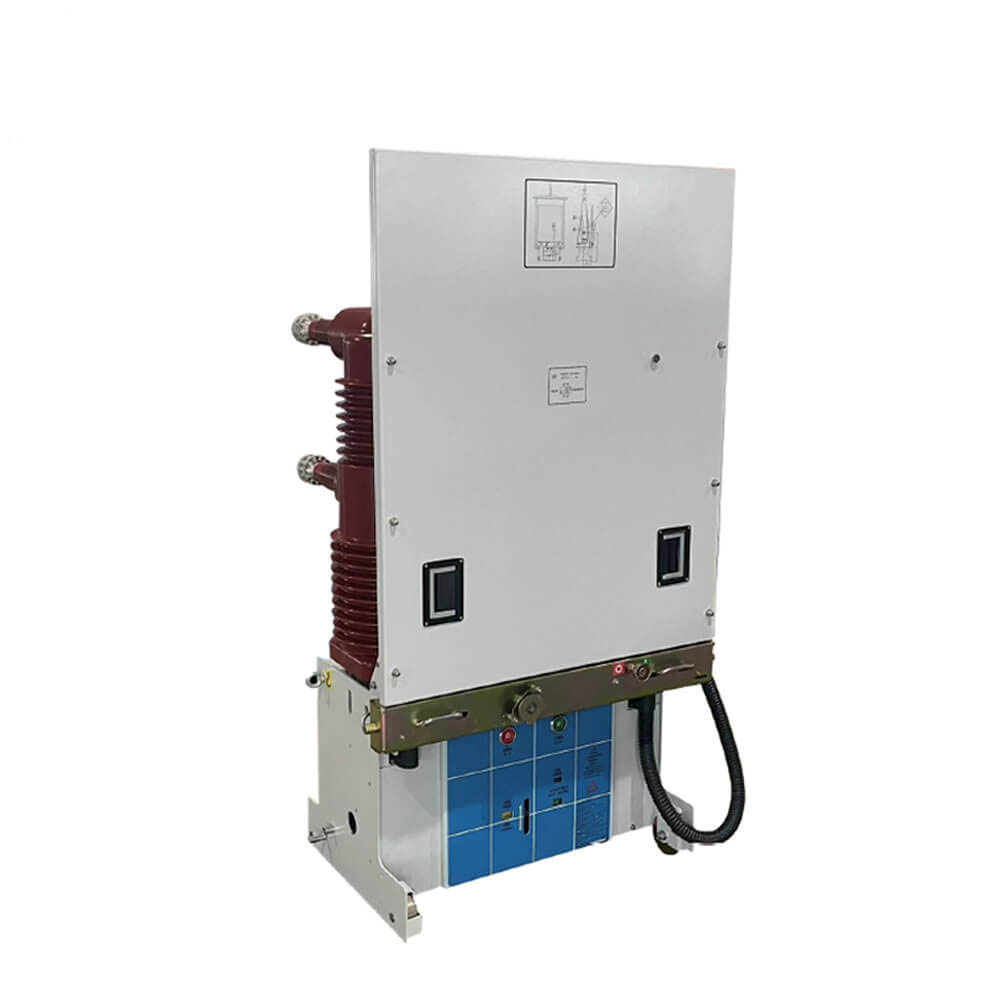

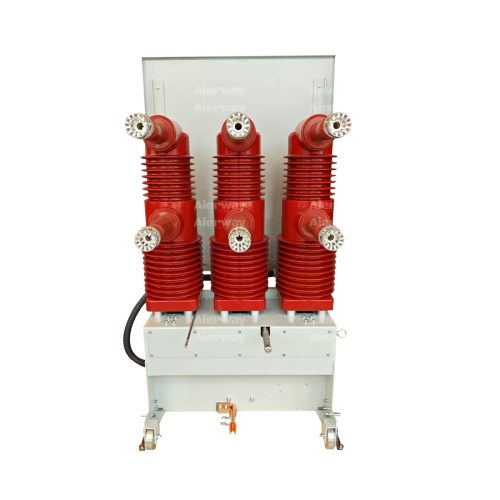

விபிஐ வசந்த-இயக்கப்படும் பொறிமுறையுடன் 35 கி.வி மாடி ஏற்றப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர்
வி.எஸ்.ஜி -40.5 தொடர் வெற்றிட சர்க்யூட் பிரேக்கர் என்பது தனித்துவமான வடிவமைப்புக் கருத்தின் படி மூன்று கட்ட 50 ஹெர்ட்ஸ் மற்றும் சந்தை தேவை மற்றும் மேம்பாட்டுடன் இணைந்து, உட்புற சுவிட்ச் கியர் 40.5 கே.வி.யின் மதிப்பிடப்பட்ட மின்னழுத்தம், இது தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், மின் உற்பத்தி நிலையம் மற்றும் என்ஃபர்ஃபேஷன் ஆகியவற்றுக்கு மின் சாதனங்களின் கட்டுப்பாடு மற்றும் பாதுகாப்பாக வழங்கப்படலாம், மேலும் அடிக்கடி செயல்பாட்டிற்கு ஏற்றது.
விபிஐ உட்புற உயர்-மின்னழுத்த வெற்றிடம் சர்க்யூட் பிரேக்கர் என்பது மூன்று கட்ட ஏசி 50 ஹெர்ட்ஸ் மற்றும் 40.5 கி.வி மதிப்பிடப்பட்ட மின்னழுத்தம் கொண்ட உட்புற சாதனமாகும். தொழில்துறை மற்றும் சுரங்க நிறுவனங்கள், மின் உற்பத்தி நிலையங்கள் மற்றும் துணை மின்நிலையங்களில் மின் சாதனங்களை கட்டுப்படுத்துவதற்கும் பாதுகாப்பதற்கும் இதைப் பயன்படுத்தலாம், குறிப்பாக அடிக்கடி செயல்படும் இடங்களுக்கு. சுவிட்ச் அமைச்சரவையில் சர்க்யூட் பிரேக்கரின் நிறுவல் வடிவம் ஒரு தள்ளுபடியில் நிறுவப்பட்ட ஒரு நிலையான வகை அல்லது திரும்பப் பெறக்கூடிய வகையாக இருக்கலாம். விபிஐ உட்புற உயர்-மின்னழுத்த வெற்றிட சர்க்யூட் பிரேக்கர் நம்பகமான செயல்திறனைக் கொண்டுள்ளது மற்றும் நிறுவ எளிதானது. உயர் மின்னழுத்த பரிமாற்றம் மற்றும் விநியோக அமைப்புகளின் கட்டுப்பாடு மற்றும் பாதுகாப்பிற்கான சிறந்த தேர்வாகும்.
VBI-40.5 மாடி ஏற்றப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர் என்பது உயர் செயல்திறன், நடுத்தர-மின்னழுத்த மாறுதல் சாதனமாகும், இது 40.5KV என மதிப்பிடப்பட்ட மின் அமைப்புகளின் நம்பகமான பாதுகாப்பு மற்றும் கட்டுப்பாட்டுக்காக வடிவமைக்கப்பட்டுள்ளது. மேம்பட்ட வெற்றிட குறுக்கீடு தொழில்நுட்பத்தைப் பயன்படுத்தி, இது திறமையான வில் தணித்தல், குறைந்தபட்ச பராமரிப்பு மற்றும் நீண்ட செயல்பாட்டு ஆயுட்காலம் ஆகியவற்றை உறுதி செய்கிறது. மின் விநியோக நெட்வொர்க்குகள், தொழில்துறை ஆலைகள் மற்றும் துணை மின்நிலையங்களுக்கு ஏற்றது, இந்த பிரேக்கர் வலுவான கட்டுமானத்தை பயனர் நட்பு செயல்பாட்டுடன் ஒருங்கிணைக்கிறது.
தற்போதைய மதிப்பீடு:2500 ஏ தொடர்ச்சியான, 31.5 கே குறுகிய சுற்று உடைக்கும் திறன்.
வெற்றிட குறுக்கீடு:ஹெர்மெட்டிகல் சீல், பராமரிப்பு இல்லாத மற்றும் சுற்றுச்சூழல் நட்பு (SF₆ வாயு இல்லை).
பொறிமுறை:வசந்த-இயக்கப்படும் அல்லது மோட்டார் உந்துதல் gish விரைவான நிறைவு/திறப்பதற்கான வழிமுறை (<50ms).
பாதுகாப்பு:ஒருங்கிணைந்த எதிர்ப்பு SLIP வடிவமைப்பு, மெக்கானிக்கல்/எலக்ட்ரிக்கல் இன்டர்லாக்ஸ் மற்றும் கிரவுண்டிங் சுவிட்சுகள்.
தரநிலைகள் இணக்கம்:IEC 62271, GB/T 1984, மற்றும் ANSI C37.04 ஐ சந்திக்கிறது.
3.1 முன் நிறுவல் காசோலைகள்
அப்படியே பேக்கேஜிங் மற்றும் உடல் சேதம் இல்லை என்பதை சரிபார்க்கவும்.
மதிப்பிடப்பட்ட அளவுருக்கள் கணினி தேவைகளுடன் பொருந்துகின்றன என்பதை உறுதிப்படுத்தவும்.
ஒரு நிலை, அதிர்வு இல்லாத கான்கிரீட் அடித்தளத்தை உறுதிசெய்க.
3.2 பெருகிவரும் படிகள்
நங்கூரம் போல்ட்களைப் பயன்படுத்தி பிரேக்கரை தரையில் பாதுகாக்கவும் (M16 பரிந்துரைக்கப்படுகிறது).
முதன்மை பஸ்பர்களை உற்பத்தியாளர் விவரக்குறிப்புகளுக்கு முறுக்கு அமைப்புகளுடன் இணைக்கவும் (எ.கா., 50nm).
டெர்மினல்களுக்கு இரண்டாம் நிலை கட்டுப்பாட்டு கேபிள்கள் (“திறந்த/மூடு சுருள்,” “துணை தொடர்புகள்” என்று பெயரிடப்பட்டது).
பிரேக்கர் சேஸை பாதுகாப்பாக தரையிறக்கவும் (தரை எதிர்ப்பு ≤4Ω)
4.1 கையேடு செயல்பாடு
நிறைவு: “கிளிக்” நிச்சயதார்த்தத்தை உறுதிப்படுத்தும் வரை கையேடு கைப்பிடியை கடிகார திசையில் சுழற்றுங்கள்.
திறத்தல்: சிவப்பு “பயணம்” பொத்தானை அழுத்தவும் அல்லது இயந்திர பயண நெம்புகோலை இழுக்கவும்.
4.2 மின் செயல்பாடு
ரிமோட் கண்ட்ரோலுக்கு இறுதி சுருளுக்கு (தருண துடிப்பு) 220VDC/110VAC ஐப் பயன்படுத்துங்கள்.
பயன்முறைக்கு உள்ளூர்/ரிமோட் செலக்டர் சுவிட்சைப் பயன்படுத்தவும்.
4.3 குறிகாட்டிகள் மற்றும் அலாரங்கள்
பச்சை எல்.ஈ.டி: பிரேக்கர் மூடப்பட்டது.
சிவப்பு எல்.ஈ.டி: பிரேக்கர் திறந்த/டிப்.
அலாரம் தொடர்புகள்: SF₆ அழுத்தம் இழப்பு (பொருத்தப்பட்டிருந்தால்) அல்லது வசந்தத்திற்கான தூண்டுதல்
5.1 வழக்கமான காசோலைகள்
ஒவ்வொரு 5,000 செயல்பாடுகளையும் (வியூபோர்ட் வழியாக) தொடர்புகளை ஆய்வு செய்யுங்கள்.
உயர் வெப்பநிலை கிரீஸ் மூலம் ஆண்டுதோறும் நகரும் பகுதிகளை உயவூட்டவும்.
சோதனை காப்பு எதிர்ப்பு (> 1000MΩ @5KV).
5.2 பொதுவான சிக்கல்கள்
மூடத் தவறியது: கட்டுப்பாட்டு சக்தி, வசந்த கட்டணம் அல்லது இன்டர்லாக் நிலைமைகளை சரிபார்க்கவும்.
அதிகப்படியான வெப்பமாக்கல்: இணைப்புகளை இறுக்குங்கள்; தொடர்பு எதிர்ப்பை அளவிடவும் (<50μω).
சேவை செய்வதற்கு முன் பிரேக்கரை உற்சாகப்படுத்துங்கள்.
பயிற்சி பெற்ற பணியாளர்கள் மட்டுமே பராமரிப்பு செய்ய வேண்டும்.
புலப்படும் சேதம் அல்லது அசாதாரண சத்தங்களுடன் ஒருபோதும் செயல்படாது.
வெற்றிட குறுக்குவழிகளை மின்னணு கழிவுகளாக (அபாயகரமானது) அப்புறப்படுத்துங்கள்.
உள்ளூர் விதிமுறைகளுக்கு உலோகங்கள் மற்றும் பிளாஸ்டிக் மறுசுழற்சி.
 |
 |

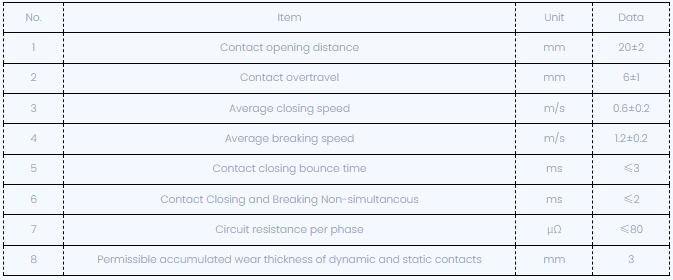

சர்க்யூட் பிரேக்கரை சரிசெய்த பிறகு, இயந்திர சிறப்பியல்பு அளவுருக்கள் கீழே காட்டப்பட்டுள்ளன:
1. சுற்றுப்புற வெப்பநிலை: -10 சி ~ +40 சி (இது -30 டிகிரி சென்டிகிரேடில் சேமிப்பு மற்றும் போக்குவரத்தை அனுமதிக்கிறது);
2. சுற்றுப்புற ஈரப்பதம்: ஒரு நாளின் சராசரி ஈரப்பதம் 95%க்கு மேல் இருக்கக்கூடாது. ஒரு மாதத்தின் சராசரி ஈரப்பதம் 90% க்கும் அதிகமாக இருக்கக்கூடாது;
3. நிறைவுற்ற நீராவி அழுத்தம்: ஒரு நாளின் சராசரி அழுத்தம் 2.2kPa க்கு மேல் இருக்கக்கூடாது; ஒரு மாதத்தின் சராசரி அழுத்தம் இனி இருக்கக்கூடாது
1.8kPa ஐ விட;
4. உயரம்: ≤1500 மீ;
5. பூகம்ப தீவிரம்: ≤8 பட்டம்;
6. இது தீ, வெடிப்பு, கடுமையான அசுத்தம் மற்றும் ரசாயன அரிப்பு மற்றும் வன்முறை அதிர்வு இல்லாமல் அந்த இடத்தில் நிறுவப்பட வேண்டும்.
