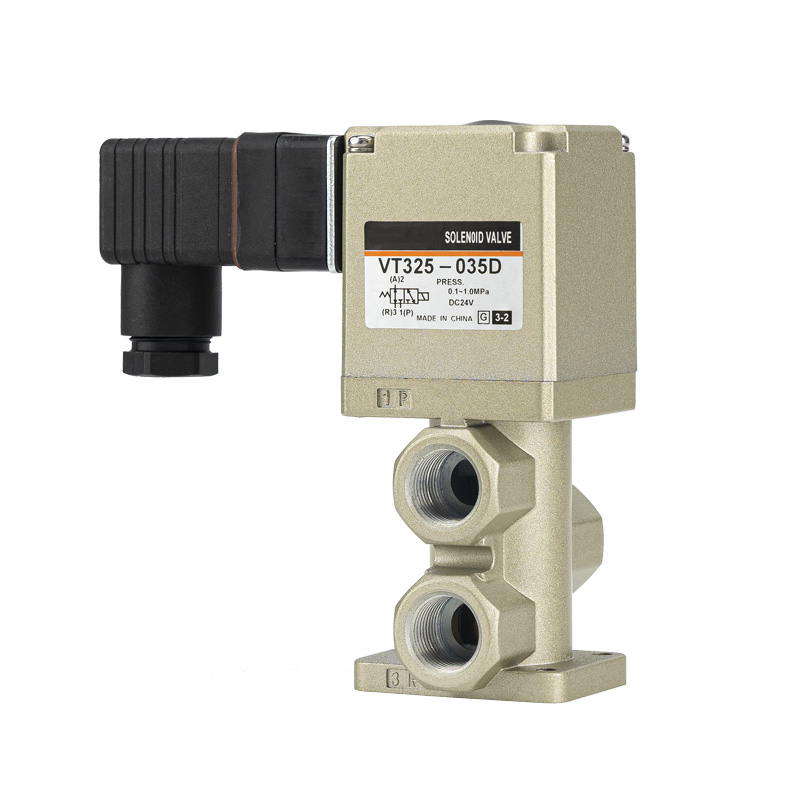

VT325 தொடர் 3 போர்ட் சோலனாய்டு வால்வு - நேரடி நடிப்பு பாப்பட் வகை

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH | SOLH தரநிலை

1. தயாரிப்பு நிலைப்படுத்தல்

     SOLH VT325 சீரிஸ் என்பது நேரடி-செயல்படும் பாப்பேட் வகை 3-போர்ட் சோலனாய்டு வால்வு முழு மீள் சீலிங் அம்சம் கொண்டது. சுருக்கப்பட்ட காற்று மற்றும் மந்த வாயு சுற்றுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, இது காற்று சுற்று ஆன்-ஆஃப், திசை மாறுதல் மற்றும் வெளியேற்றக் கட்டுப்பாடு ஆகியவற்றைச் செய்கிறது. பூஜ்ஜிய-அழுத்த தொடக்கத்தை ஆதரிக்கிறது மற்றும் நேர்மறை அழுத்தம் மற்றும் முழு வெற்றிட நிலைமைகளுடன் இணக்கமானது, VT325 பொது தொழில்துறை ஆட்டோமேஷன் கருவிகளுக்கான உயர் அதிர்வெண், நிலையான மற்றும் நம்பகமான நியூமேடிக் மாறுதல் கூறுகளாக செயல்படுகிறது.

2. முக்கிய முக்கிய அம்சங்கள்

--நேரடி பாப்பட் அமைப்பு & பூஜ்ஜிய-அழுத்த தொடக்கம்

     குறைந்தபட்ச இயக்க அழுத்தம் தேவையில்லை. இது 0–1.0 MPa முழு நேர்மறை அழுத்த வரம்பில் நிலையாக செயல்படுகிறது. வெற்றிட பதிப்பு -101.2 kPa வரை வேலை அழுத்தத்தை ஆதரிக்கிறது, குறைந்த அழுத்தம், வெற்றிடம் மற்றும் உயர் அழுத்த வேலை சூழ்நிலைகளுக்கு முழுமையாக மாற்றியமைக்கிறது.

--6-இன்-1 யுனிவர்சல் பைப்பிங்கிற்கான மல்டி-ஃபங்க்ஷன் டிசைன்

     போர்ட் இணைப்பு முறைகளை மாற்றுவதன் மூலம், ஒரு ஒற்றை வால்வு NC (பொதுவாக மூடப்பட்டது), NO (பொதுவாக திறந்தது), ஓட்டம் பிரிவு மற்றும் ஓட்டம் தேர்வு உட்பட 6 செயல்பாட்டு முறைகளை உணர்கிறது. இது சிறந்த பல்துறை மற்றும் நெகிழ்வான உள்ளமைவுடன் பல்வேறு நியூமேடிக் லாஜிக் தேவைகளை உள்ளடக்கியது.

--அல்ட்ரா-ஹை ஃப்ளோ கேபாசிட்டி & ஃபாஸ்ட் ரெஸ்பான்ஸ்

     உகந்த உள் ஓட்டப் பாதைகளுடன் பொருத்தப்பட்டிருக்கும், வால்வு C=6.1 dm³/(s·bar) இன் பெரிய ஓட்டக் குணகத்தை வழங்குகிறது. இது வேகமான மறுமொழி நேரத்தை ≤30 ms ஐ அடைகிறது மற்றும் 5 ஹெர்ட்ஸ் அதிகபட்ச மாறுதல் அதிர்வெண்ணை ஆதரிக்கிறது, இது அதிவேக நியூமேடிக் ஸ்விட்ச்சிங் மற்றும் உயர்-பாயும் காற்று விநியோகக் கட்டுப்பாட்டுக்கு மிகவும் பொருத்தமானது.

--எலாஸ்டிக் சீலிங் & லூப்ரிகேஷன்-இலவச செயல்பாடு

     சிறந்த காற்று புகாத தன்மை, வயதான எதிர்ப்பு செயல்திறன் மற்றும் நீண்ட சேவை வாழ்க்கைக்கு உயர்தர மீள் சீல் பொருட்களை ஏற்றுக்கொள்கிறது. முற்றிலும் உயவு-இல்லாத செயல்பாடு சுத்தமான எரிவாயு சுற்றுகள், சுற்றுச்சூழல் நட்பு மற்றும் தினசரி பராமரிப்பு செலவுகளை கணிசமாகக் குறைக்கிறது.

--கச்சிதமான அமைப்பு & நெகிழ்வான நிறுவல்

     மினி மற்றும் கச்சிதமான உடல் நிறுவல் இடத்தை சேமிக்கிறது. இது நேரடி கம்பி அவுட்லெட் மற்றும் சாக்கெட் வயரிங் முறைகள் இரண்டையும் ஆதரிக்கிறது. வசதியான ஆன்-சைட் பிழைத்திருத்தம், ஆய்வு மற்றும் அவசர கையேடு மாறுதலுக்கான நிலையான பூட்டுதல் அல்லாத கைமுறை மேலெழுதுதல் பொத்தான் பொருத்தப்பட்டுள்ளது.

--பன்மடங்கு ஏற்றக்கூடிய & வலுவான இணக்கத்தன்மை

     அடர்த்தியான பன்மடங்கு சட்டசபை மற்றும் ஸ்டாக்கிங் நிறுவலை ஆதரிக்கிறது. நிலையான தொழில்துறை வால்வு தீவுகளுடன் பரிமாண இணக்கமானது, இது மட்டு மையப்படுத்தப்பட்ட நியூமேடிக் கட்டுப்பாட்டு அமைப்புகள் மற்றும் தானியங்கு ஒருங்கிணைந்த உபகரணங்களுக்கு ஏற்றதாக அமைகிறது.

3. முழு தொழில்நுட்ப விவரக்குறிப்புகள்

     --போர்ட் கட்டமைப்பு: 3-போர்ட், 2-நிலை ஒற்றை சோலனாய்டு

     --செயல்பாட்டு வகை: நேரடியாக செயல்படும் பாப்பேட் வகை

     --சீலிங் முறை: உயர் செயல்திறன் மீள் ரப்பர் முத்திரை

     --பொருந்தக்கூடிய திரவம்: அழுத்தப்பட்ட காற்று, மந்த வாயு

     --இயக்க அழுத்தம்: 0–1.0 MPa; வெற்றிட வகை: -101.2 kPa ~ 0.1 MPa

     --ஆதார அழுத்தம்: 1.5 MPa

     --சுற்றுப்புற வெப்பநிலை வரம்பு: 5℃ ~ 50℃

     --மறுமொழி நேரம்: ≤30 ms (0.5 MPa இல் சோதிக்கப்பட்டது)

     --அதிகபட்ச இயக்க அதிர்வெண்: 5 ஹெர்ட்ஸ்

     --லூப்ரிகேஷன்: லூப்ரிகேஷன் இல்லாத வடிவமைப்பு

     --கையேடு செயல்பாடு: நிலையான பூட்டுதல் அல்லாத வகை; கருவி பூட்டுதல் வகை விருப்பமானது

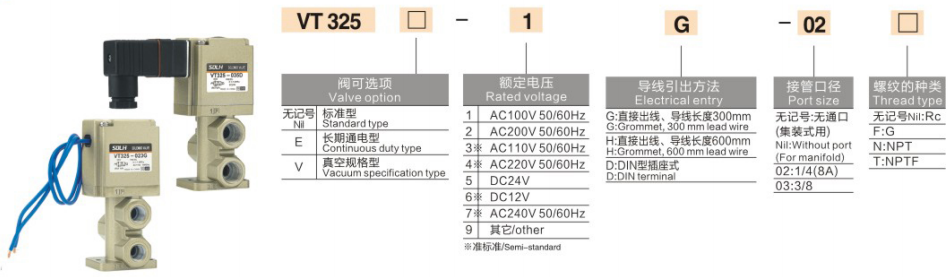

     --போர்ட் அளவு: Rc 1/4, Rc 3/8

     --சுருள் மின்னழுத்தம்: DC24V, AC110V, AC220V மற்றும் தனிப்பயனாக்கக்கூடிய விருப்பங்கள்

4. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     --தானியங்கி உற்பத்திக் கோடுகள், ரோபோ கைகள் மற்றும் கிளாம்பிங் சாதனங்களுக்கான நியூமேடிக் கட்டுப்பாடு

     --தூசி வீசுதல், திரவம் வீசுதல் மற்றும் வெற்றிட உறிஞ்சுதல் & வெற்றிட உடைப்பு அமைப்புகள்

     --பேக்கேஜிங், அச்சிடுதல், ஜவுளி மற்றும் மரவேலை செயலாக்க இயந்திரங்கள்

     பூஜ்ஜிய அழுத்த தொடக்கம், வெற்றிட இணக்கத்தன்மை மற்றும் உயர் அதிர்வெண் மாறுதல் தேவைப்படும் ஆட்டோமேஷன் உபகரணங்கள்

     --மையப்படுத்தப்பட்ட வால்வு தீவுகள் மற்றும் பன்மடங்கு மட்டு நியூமேடிக் கட்டுப்பாட்டு சுற்றுகள்

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH VT325 நேரடி-செயல்படும் 3-போர்ட் பாப்பட் சோலனாய்டு வால்வு பூஜ்ஜிய-அழுத்த தொடக்கம், முழு வெற்றிட இணக்கத்தன்மை, 6-இன்-1 மல்டி-ஃபங்க்ஷன் ஸ்விட்சிங், அல்ட்ரா-ஹை ஃப்ளோ திறன் மற்றும் பராமரிப்பு இல்லாத செயல்திறன், உயர்-செயல்திறனுக்கான தீர்வாக சேவை செய்கிறது. தொழில்துறை ஆட்டோமேஷன் அமைப்புகளில் நியூமேடிக் மாறுதல்.
