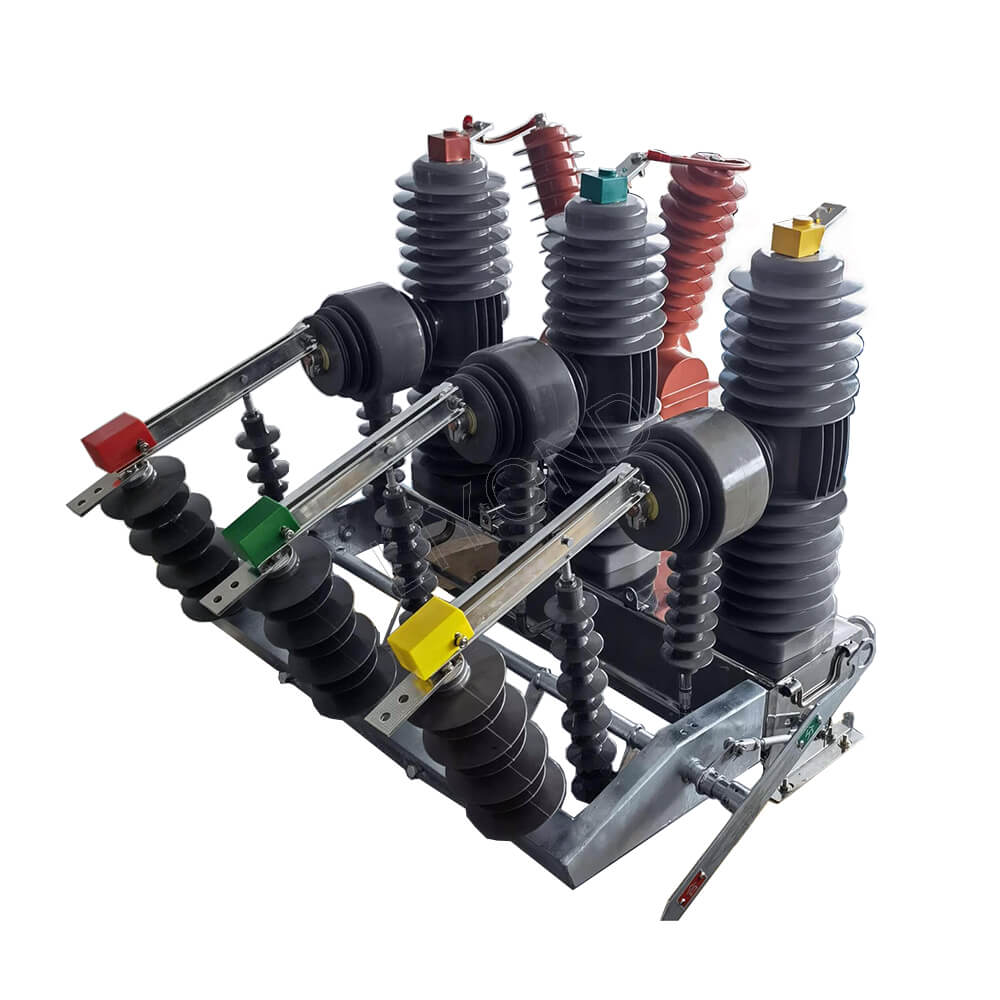

24 கே.வி வெளிப்புற உயர் மின்னழுத்த நுண்ணறிவு மூன்று கட்ட துருவம் பொருத்தப்பட்ட வெற்றிட சர்க்யூட் பிரேக்கர் ஆட்டோ ரெக்லோசர்

ZW32-24 தொடர் வெளிப்புற உயர் மின்னழுத்த வெற்றிட பிரேக்கர் ஏசி 50 ஹெர்ட்ஸ், மதிப்பிடப்பட்ட மின்னழுத்தம் 24 கே.வி மூன்று-கட்ட சக்தி அமைப்பில் சுமை மின்னோட்டம், அதிகப்படியான மற்றும் குறுகிய சுற்று மின்னோட்டத்தை மூட/உடைக்க பயன்படுத்தப்படுகிறது. தற்போதைய பண்புகளை பிரேக் செய்வதற்கு பிரேக்கர் கட்டுப்பாட்டாளருடன் சித்தப்படுத்தலாம் மற்றும் பல தானியங்கி மறுசீரமைப்பு அல்லது தவறு தனிமைப்படுத்தலை அடையலாம். சுயத்தால் வழங்கப்பட்ட PT ஒரு சக்தி மூலமாக, இது மின்னழுத்தம் மற்றும் மின்னோட்டத்தின் சிக்னா வெளியீட்டைக் கட்டுப்படுத்தக்கூடிய ஒரு ஸ்மார்ட் சர்க்யூட் பிரேக்கராக மாறுகிறது. மின்னணு PT மின்சார விநியோகத்தை வழங்குகிறது மற்றும் தற்போதைய தாமதத்தின் தற்போதைய தாமதத்தின் மூன்று-நிலை கலப்பு பாதுகாப்பை முடிக்க முடியும், மேலும் தற்போதைய தாமதம் மற்றும் குறுகிய சுற்று மற்றும் விரைவான-உடைப்பு.

இது ஒரு வசந்த இயக்க பொறிமுறையுடன் பொருத்தப்படலாம், இது சுமை மின்னோட்டத்தை உடைத்தல் மற்றும் மூடுவது, ஓவர்லோட் மின்னோட்டம் மற்றும் குறுகிய சுற்று மின்னோட்டம் போன்ற அடிப்படை செயல்பாடுகளைக் கொண்டுள்ளது. இது ZW32-24 தொடரின் அடிப்படை வகை. சர்க்யூட் பிரேக்கர் மற்றும் தனிமைப்படுத்தும் சுவிட்ச் ஆகியவை ஒரு "ஒருங்கிணைந்த சர்க்யூட் பிரேக்கர்" (இனிமேல் "ஒருங்கிணைந்த சர்க்யூட் பிரேக்கர்" என்று குறிப்பிடப்படுகின்றன) ஒரு தனித்துவமான எலும்பு முறிவுடன் உருவாக்கப்படலாம். தனிமைப்படுத்தும் சுவிட்சில், பயனர் சிலிகான் ரப்பர் இன்சுலேடிங் உறை பயன்படுத்த தேர்வு செய்யலாம், இது மழை, பனி, மணல் மற்றும் மாசு எதிர்ப்பு மற்றும் அரிப்பு ஆகியவற்றின் சிறப்பியல்புகளைக் கொண்டுள்ளது, மேலும் தனிமைப்படுத்தும் சுவிட்சின் உறைபனி மற்றும் ஆக்சிஜனேற்றத்தை திறம்பட தவிர்க்கலாம்.

சர்க்யூட் பிரேக்கரை மின்னல் கைது செய்பவருடன் சிக்கிக் கொள்ளலாம், மேலும் உள்வரும் மற்றும் வெளிச்செல்லும் வரிகளின் எந்த பக்கத்திலும் மின்னல் கைது செய்பவனை பயனர் தேவைகளுக்கு ஏற்ப நிறுவலாம்;

சர்க்யூட் பிரேக்கரில் ஒரு இன்ரஷ் தற்போதைய கட்டுப்படுத்தி பொருத்தப்படலாம், இது தப்பிக்கும் ஓட்டம் மற்றும் அதிக நடப்பு உடைக்கும் செயல்பாட்டைக் கொண்டுள்ளது: சர்க்யூட் பிரேக்கரில் 2 முதல் 3 அளவிடும் அல்லது அளவிடும் மின்மாற்றிகள் பொருத்தப்படலாம்.

ரெக்லோசர் கன்ட்ரோலரை ஒரு ரெக்லோசர் வகை நுண்ணறிவு சர்க்யூட் பிரேக்கராக உள்ளமைக்க முடியும். அடிப்படை வகை மற்றும் மறுசீரமைப்பு கட்டுப்படுத்தி எளிதில் அணுகக்கூடிய மின்சாரம் வழங்குவதற்கு ஏற்றது. PT வகை மற்றும் தற்செயல் கட்டுப்படுத்தி மின்சாரம் இல்லாத சந்தர்ப்பத்திற்கு ஏற்றவை. இன்டலிங் சர்க்யூட் பிரேக்கர் கதிர்வீச்சு வகை மின்சாரம் மற்றும் மோதிர நெட்வொர்க் மின்சாரம் வழங்கல் முறைக்கு பொருத்தமானது, கணினி நிலையற்ற தவறுகளை அகற்றவும், தானாகவே மின்சார விநியோகத்தை மீட்டெடுக்கவும் உதவுகிறது, மேலும் விநியோக நெட்வொர்க் ஆட்டோமேஷனை அடைய தவறுகளை தனிமைப்படுத்துகிறது

ZW32-24 வெளிப்புற ஏசி உயர்-மின்னழை வெற்றிட சர்க்யூட் பிரேக்கர் (இனிமேல் சர்க்யூட் பிரேக்கர் என குறிப்பிடப்படுகிறது) 24KV, 50Hz மூன்று-கட்ட ஏசி வெளிப்புற மின் விநியோக கருவிகளின் மதிப்பிடப்பட்ட மின்னழுத்தம் ஆகும். சக்தி அமைப்பில் சுமை மின்னோட்டம், ஓவர்லோட் மின்னோட்டம் மற்றும் குறுகிய சுற்று மின்னோட்டத்தைத் திறந்து மூட இது முக்கியமாகப் பயன்படுத்தப்படுகிறது. மின்னோட்ட மற்றும் குறுகிய சுற்று மின்னோட்டத்தை ஓவர்லோட் செய்யுங்கள். பாதுகாப்பு மற்றும் கட்டுப்பாட்டு நோக்கங்களுக்காக விநியோக அமைப்பில் துணை மின்நிலையங்கள் மற்றும் தொழில்துறை மற்றும் சுரங்க நிறுவனங்களுக்கு ஏற்றது, மேலும் இது கிராமப்புற கட்டம் மற்றும் அடிக்கடி செயல்படும் இடத்திற்கு ஏற்றது.

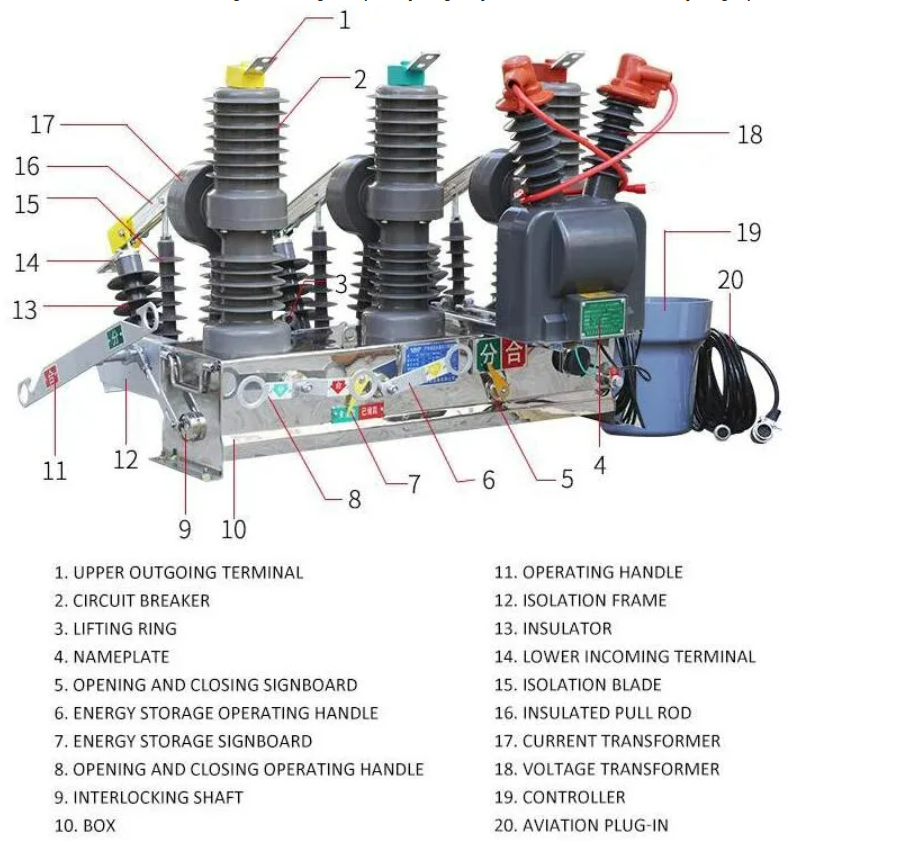

தயாரிப்பு கட்டமைப்பு அம்சங்கள்

1. ஷெல் உயர்தர எஃகு அல்லது சாதாரண எஃகு தட்டால் ஆனது, இது டாகாக்ரோமெட் ஆன்டிரஸ்ட் சிகிச்சை செயல்முறைக்குப் பிறகு புற ஊதா எதிர்ப்பு வார்னிஷ் உடன் தெளிக்கப்படுகிறது. தயாரிப்பு சிறந்த எதிர்ப்பு உராய்வு, எதிர்ப்பு உப்பு மூடுபனி மற்றும் பிற சுற்றுச்சூழல் பண்புகளைக் கொண்டுள்ளது.

2. ஏபிஜி நிலையான இன்சுலேட்டட் கம்பம் சிலிகான் ரப்பருடன் (காப்பு மற்றும் இடையகமாக) சிறிய அளவுடன், சிறந்த எதிர்ப்பு ஒடுக்கம் செயல்திறன், நீண்ட உழைக்கும் வாழ்க்கை மற்றும் நம்பகமான செயல்திறன் ஆகியவற்றுடன் இணைக்கப்பட்டுள்ளது.

3. இயக்க பொறிமுறையானது ஒரு வசந்த இயக்க பொறிமுறையாகும், இது கையேடு அல்லது மின்சாரமாக இருக்கலாம். தேவைப்படும்போது, ரிமோட் கண்ட்ரோல் இயக்க சாதனம் மற்றும் இன்ரஷ் மின்னோட்டத்தை மூடுவதைத் தவிர்ப்பதற்கான சாதனம் சேர்க்கப்படலாம். வெளிப்புற மின்சார விநியோகத்தின் தேவையான சக்தி 70W க்கு மேல் இல்லை, இது காப்பு மின்சாரம் பொருத்துவது எளிது. தனித்துவமான வடிவமைப்பைக் கொண்ட இடையக சாதனம் சிறந்த செயல்திறன், சிறிய மீள் மற்றும் குறைந்த சத்தத்தைக் கொண்டுள்ளது.

4. வில் அணைக்கும் அறை எலக்ட்ரோபிளேட்டிங் இல்லாமல் சிறப்பு எஃகு பிரேசிங் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது, அதிக வெல்டிங் தரம், நிலைத்தன்மை மற்றும் நம்பகத்தன்மை மற்றும் குறைந்த காற்று கசிவு வீதத்துடன். உற்பத்தியின் காற்று இறுக்கத்தை உறுதி செய்வதற்காக உற்பத்தி செயல்பாட்டில் சிறப்பு பீங்கான் உலோகமயமாக்கல் சூத்திரம் மற்றும் மேம்பட்ட பீங்கான் உலோகமயமாக்கல் செயல்முறை ஆகியவை பயன்படுத்தப்படுகின்றன, மேலும் இழுவிசை வலிமை 130MPA முழுமையான முதன்மை சீல் ஆகும்.

5. தற்போதைய மின்மாற்றி உயர்தர காந்த நடத்தும் பொருள் மற்றும் எபோக்சி பிசின் மற்றும் சிலிகான் ரப்பரின் கலப்பு காப்பு ஆகியவற்றால் ஆனது. இது பெரிய திறன், உயர் டைனமிக் வெப்ப நிலைத்தன்மை, உயர் துல்லிய நிலை, பராமரிப்பு இலவச மற்றும் அதிக நம்பகத்தன்மை ஆகியவற்றின் நன்மைகளைக் கொண்டுள்ளது.

அம்சங்கள்

1. சர்க்யூட் பிரேக்கர் மூன்று கட்ட தூண் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது செயல்திறன், ஸ்திரத்தன்மை மற்றும் நம்பகத்தன்மை ஆகியவற்றின் சிறப்பியல்புகளைக் கொண்டுள்ளது, எரிப்பு மற்றும் வெடிப்பு, பராமரிப்பு இல்லாத, சிறிய அளவு, குறைந்த எடை மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றின் ஆபத்து இல்லை.

2. சர்க்யூட் பிரேக்கர் நல்ல சீல் செயல்திறனுடன் முழுமையாக மூடப்பட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது ஈரப்பதம்-ஆதாரம் மற்றும் கண்டன்சேஷன் எதிர்ப்பு செயல்திறனை மேம்படுத்த உதவுகிறது, மேலும் கடுமையான குளிர் அல்லது ஈரப்பதமான பகுதிகளில் பயன்படுத்த மிகவும் பொருத்தமானது.

3. மூன்று கட்ட தூண்கள் மற்றும் தற்போதைய மின்மாற்றிகள் இறக்குமதி செய்யப்பட்ட வெளிப்புற எபோக்சி பிசின் திடப்பொருட்களால் காப்பிடப்படுகின்றன, அவை உயர் மற்றும் குறைந்த வெப்பநிலை எதிர்ப்பு, புற ஊதா எதிர்ப்பு மற்றும் வயதான எதிர்ப்பின் பண்புகளைக் கொண்டுள்ளன.

4. இயக்க பொறிமுறையானது ஒரு மினியேட்டரைஸ் செய்யப்பட்ட பாப்-அப் இயக்க பொறிமுறையை பின்பற்றுகிறது, இது திறப்பதற்கும் மூடுவதற்கும் குறைந்த ஆற்றல் நுகர்வு கொண்டது; பொறிமுறை பரிமாற்றம் நேரடி பரிமாற்ற பயன்முறையை ஏற்றுக்கொள்கிறது, குறைவான திறப்பு மற்றும் நிறைவு பாகங்கள் மற்றும் அதிக நம்பகத்தன்மை. இயக்க பொறிமுறையானது ஒரு சீல் செய்யப்பட்ட பொறிமுறை பெட்டியில் உள்ளது, இது பொறிமுறையின் அரிப்பின் சிக்கலை தீர்க்கிறது மற்றும் பொறிமுறையின் நம்பகத்தன்மையை மேம்படுத்துகிறது.

5. சர்க்யூட் பிரேக்கரின் திறப்பு மற்றும் நிறைவு செயல்பாடுகளை கைமுறையாக அல்லது மின்சாரம் அல்லது தொலைதூரத்தில் இயக்க முடியும். மின் விநியோக ஆட்டோமேஷனை உணர இது கட்டுப்படுத்தியுடன் பொருந்தலாம், மேலும் ரெக்லோசர் கன்ட்ரோலருடன் இணைத்து ஒரு ரெக்லோசரை உருவாக்கலாம்.

6. சர்க்யூட் பிரேக்கரில் தானியங்கி அதிகப்படியான தற்போதைய டிரிப்பிங் பாதுகாப்பு மற்றும் தகவல் பகுப்பாய்விற்கான புத்திசாலித்தனமான கட்டுப்பாட்டுக்கு இரண்டு கட்ட அல்லது மூன்று கட்ட சி.டி. .

7. சர்க்யூட் பிரேக்கரை தனிமைப்படுத்தும் சுவிட்ச் மற்றும் மூன்று கட்ட இணைப்புடன் பொருத்தலாம். தனிமைப்படுத்தும் சுவிட்ச் ஆஃப் நிலையில் இருக்கும்போது வெளிப்படையான புலப்படும் எலும்பு முறிவு உள்ளது, மேலும் இது சர்க்யூட் பிரேக்கர் உடலுடன் ஒரு மருத்துவ எதிர்ப்பு இன்டர்லாக் உள்ளது. எளிதான மற்றும் பாதுகாப்பான பராமரிப்புக்காக இது ஒரு எழுச்சி கைது போஸ்ட் இன்சுலேட்டருடன் இணைக்கப்படலாம்.

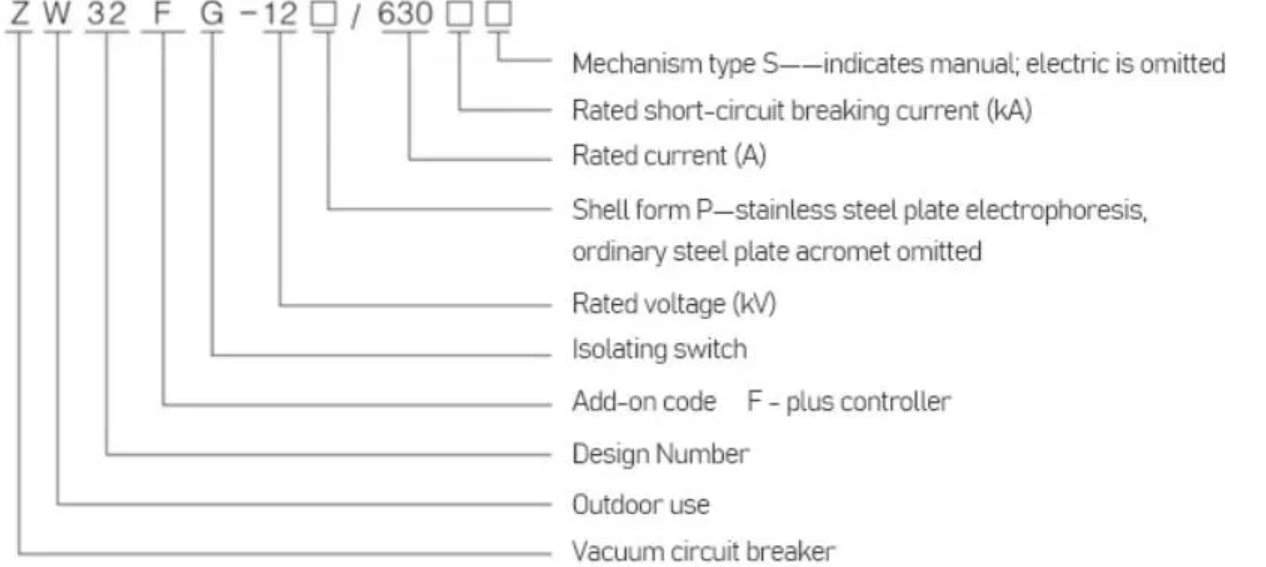

மாதிரி விளக்கம்

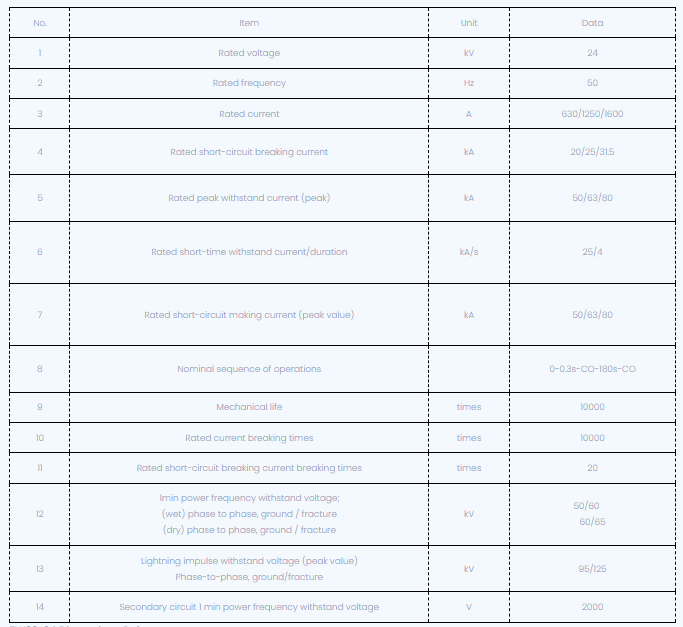

தொழில்நுட்ப அளவுரு

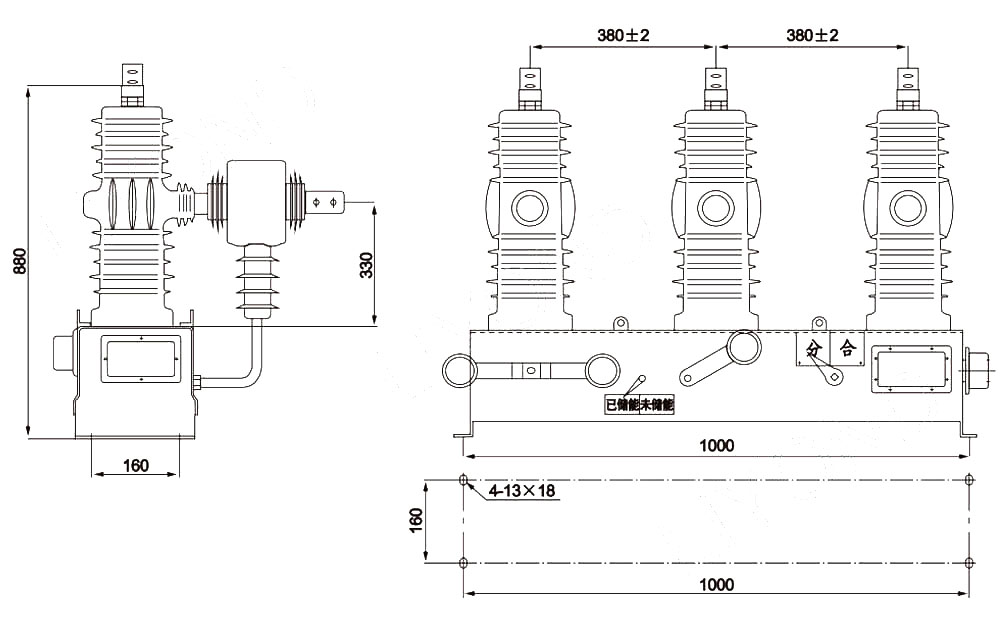

அவுட்லைன் பரிமாண வரைதல்

ZW32-24 பரிமாணங்கள் குறிப்பு

ஆர்டர் செய்யும் போது, தயாரிப்பு வகை, பெயர், அளவு, மதிப்பிடப்பட்ட மின்னோட்டம், மதிப்பிடப்பட்ட குறுகிய சுற்று உடைக்கும் மின்னோட்டம், தற்போதைய மின்மாற்றியின் தற்போதைய விகிதம், செயல்பாட்டு முறை மற்றும் இயக்க மின்னழுத்தம் போன்றவற்றைக் குறிப்பிடவும்.

வேலை நிலைமைகள்

1. உயரம் 1000 மீ;

2. சுற்றுப்புற காற்று வெப்பநிலை 45 ° C ~+65 ° C; தினசரி வெப்பநிலை வேறுபாடு 25 ° C;

3. காற்றின் வேகம் 35 மீ/வி விட அதிகமாக இல்லை;

4. பூகம்ப தீவிரம் 8 டிகிரிக்கு மிகாமல் இல்லை;

5. மாசு நிலை: நிலை IV;

6. நிறுவல் இடம்: எரியக்கூடிய, உலர்ந்த வெடிப்பு ஆபத்து, வேதியியல் அரிப்பு இடம் இல்லை.
