ACK தொடர் ஆங்கிள் சிலிண்டர்

SOLH ACK ஆங்கிள் சிலிண்டர் நிலையான 90° சுழற்சி / விருப்பமான 180° டர்னிங் பிளஸ் லீனியர் கீழ்நோக்கி கிளாம்பிங் ஆகியவற்றின் ஒருங்கிணைந்த கூட்டு இயக்கத்தை ஒருங்கிணைக்கிறது, துளை அளவுகள் φ25 முதல் φ63 வரை இருக்கும். இது மூன்று-வழிகாட்டி-பள்ளம் துணை கட்டமைப்பை மைய வடிவமைப்பாகக் கொண்டுள்ளது, இது உயர்ந்த கட்டமைப்பு விறைப்பு மற்றும் விசித்திரமான சுமைகளுக்கு வலுவான எதிர்ப்பைக் கொண்டுவருகிறது, சாதாரண ரோட்டரி கிளாம்ப் சிலிண்டர்களை விட ±1.5° உயர் கோண பொருத்துதல் துல்லியத்தை அடைகிறது. இரண்டு கட்டமைப்பு வகைகள் கிடைக்கின்றன: குறுகலான பணியிடங்களுக்கு ஒற்றை அழுத்தத் தகடு கொண்ட ACK மற்றும் பரந்த பணியிடங்களுக்கு ACKD இரட்டை அழுத்தத் தட்டு; இடத்திலுள்ள தளவமைப்பைப் பொருத்துவதற்கு எதிரெதிர் திசையில் இடது சுழற்சி (L) மற்றும் வலப்புறச் சுழற்சி (R) ஆகியவற்றைத் தேர்ந்தெடுக்கலாம். வேலை சுழற்சி: பிஸ்டன் கம்பி பின்வாங்குகிறது மற்றும் மேலே தூக்குகிறது → பணியிட குறுக்கீட்டைத் தவிர்க்க சுழலும் → இறுக்குவதற்கு கீழ்நோக்கி நீட்டிக்கப்படுகிறது; மீட்டமைக்க ரிவர்ஸ் ஆர்டரில் ரிலீஸ் இயங்குகிறது. பிஸ்டன் ராட் வெப்ப-சிகிச்சையளிக்கப்பட்ட அலாய் ஸ்டீலால் ஆனது, சிலிண்டர் குழாய் கடினமான அனோடைசிங் செய்யப்படுகிறது, சிறந்த உடைகள் எதிர்ப்பு, அரிப்பு எதிர்ப்பு, குறைந்த காற்று கசிவு மற்றும் நீண்ட சேவை வாழ்க்கை ஆகியவற்றை உணர இறக்குமதி செய்யப்பட்ட உயர் செயல்திறன் சீல் வளையங்களுடன் பொருந்துகிறது. துளைகள் மூலம் நான்கு கீழே நேரடி நிறுவல் மற்றும் flange பெருகிவரும் ஆதரவு; உள்ளமைக்கப்பட்ட சென்சார் பள்ளங்கள் கிளாம்ப் மற்றும் வெளியீட்டு நிலையை கண்காணிக்க காந்த சுவிட்ச் சட்டசபையை எளிதாக்குகின்றன. ஒவ்வொரு துளையும் நிலையான நிலையான கிளாம்பிங் ஸ்ட்ரோக் பொருத்தப்பட்டிருக்கும்; φ63 இன் அதிகபட்ச கிளாம்பிங் விசை 0.5 MPa இயக்க அழுத்தத்தின் கீழ் 1050 N ஐ அடைகிறது. −20℃ முதல் 80℃ வரையிலான பரந்த வெப்பநிலை தகவமைப்புத் திறன் கொண்ட வேலை அழுத்தம் 0.15~1.0 MPa வரம்பில் உள்ளது. இயந்திரக் கருவி கருவி, வெல்டிங் பொருத்துதல், ஸ்டாம்பிங் செயல்முறைகளுக்கான ஷிஃப்டிங் எதிர்ப்பு நிர்ணயம், மின்னணு தட்டுகளின் ஃபிக்சர் கிளாம்பிங் மற்றும் விற்றுமுதல் வழிமுறைகளுக்கான பொருத்துதல் ஆகியவற்றில் இது பரவலாக ஏற்றுக்கொள்ளப்படுகிறது. இயந்திர அமைப்பை எளிதாக்குவதற்கும் நிறுவல் இடத்தைச் சேமிப்பதற்கும் இது தனித்தனி ரோட்டரி மற்றும் கிளாம்பிங் சிலிண்டர்களை மாற்றுகிறது. கோட்பாட்டு கிளாம்பிங் விசையுடன் சரியான துளை அளவைத் தேர்ந்தெடு

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

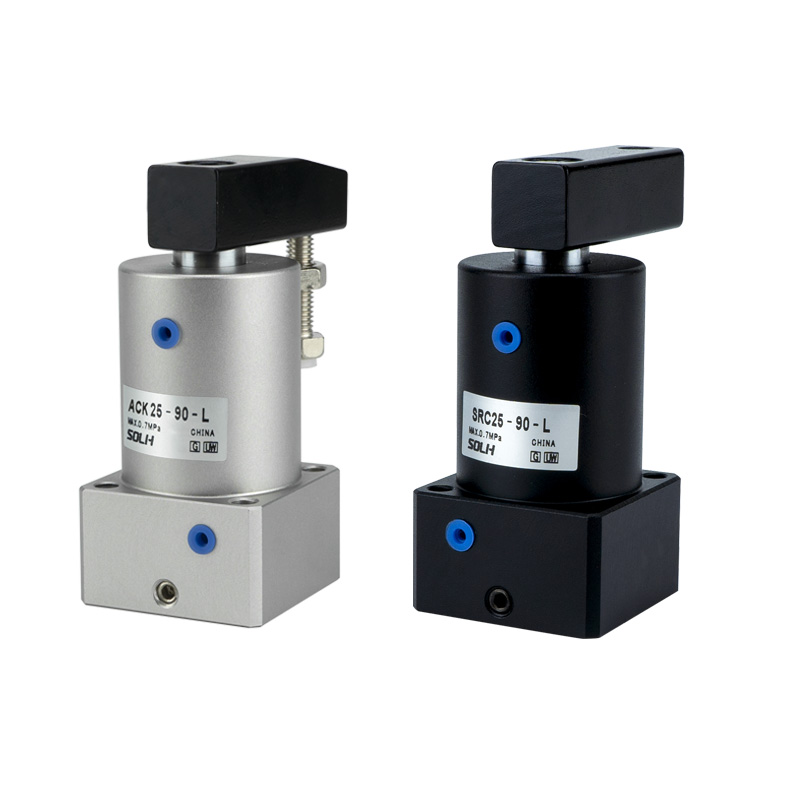

ACK தொடர் ஆங்கிள் சிலிண்டர் | 90°/180° சுழற்சி & கீழ்நோக்கி கிளாம்ப் 2-இன்-1 சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

SOLH ACK தொடர் 90°/180° சுழற்சி மற்றும் நேரியல் கீழ்நோக்கி கிளாம்பிங் இயக்கத்தை ஒருங்கிணைக்கும் உயர் செயல்திறன் கொண்ட 2-இன்-1 கோண உருளை ஆகும். φ25mm முதல் φ63mm வரையிலான துளை அளவுகளை உள்ளடக்கியது, இது உயர் துல்லியம் மற்றும் வலுவான விசித்திரமான சுமை எதிர்ப்பிற்காக ஒரு தொழில்முறை மூன்று வழிகாட்டி-பள்ளம் அமைப்பை ஏற்றுக்கொள்கிறது. விருப்பமான ஒற்றை-பக்க/இரட்டை-பக்க அழுத்தத் தட்டுகள் மற்றும் இடது/வலது சுழற்சி திசைகள் பல்வேறு ஃபிக்ஸ்ச்சர் தளவமைப்புகளுக்கு முழுமையாக மாற்றியமைக்கின்றன. அதிக விறைப்புத்தன்மை, நீண்ட சேவை வாழ்க்கை மற்றும் அதிக-சுமை கிளாம்பிங் திறன் ஆகியவற்றைக் கொண்ட ACK சிலிண்டர், தானியங்கி கருவிகள், வெல்டிங் பொசிஷனிங் மற்றும் ஸ்டாம்பிங் ஃபிக்சிங் செயல்முறைகளில் இடம்-வரையறுக்கப்பட்ட பணிப்பகுதி கிளாம்பிங் நிலையங்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

1. கூட்டு சுழற்சி மற்றும் கிளாம்பிங் செயல்

• நிலையான வேலை வரிசை: பின்வாங்கு → 90°/180° இடது/வலது சுழற்சி → கீழ்நோக்கி இறுக்குவதற்கு நீட்டவும்

• வரிசையை மீட்டமைக்கவும்: கிளாம்ப் → தலைகீழ் சுழற்சி → நீட்டித்து மீட்டமைக்க, பின்வாங்கவும்

• உயர் துல்லியமான நிலைப்பாடு: ±1.5° உயர் துல்லியத்துடன் நிலையான 90° சுழற்சி கோணம்; 180° சுழற்சி வகை விருப்பமானது, திரும்பத் திரும்பச் செய்யக்கூடிய மற்றும் நம்பகமான பணிப்பகுதியை நிலைநிறுத்துவதை உறுதி செய்கிறது.

2. அதிக விறைப்பு மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கை

• மூன்று-வழிகாட்டி-பள்ளம் அமைப்பு: உகந்த மூன்று-திசை வழிகாட்டும் வடிவமைப்பு, சிறந்த இயக்க நிலைத்தன்மை, உயர் வழிகாட்டுதல் துல்லியம் மற்றும் வலுவான எதிர்ப்புத் திசைதிருப்பல் திறன் ஆகியவற்றை வழங்குகிறது, கிளாம்பிங்கின் போது விசித்திரமான சுமைகளை திறம்பட எதிர்க்கிறது.

• அதிக வலிமை கொண்ட பொருள் கட்டமைப்பு: பிஸ்டன் ராட் சிறந்த உடைகள் எதிர்ப்பு மற்றும் நீடித்துழைப்புக்காக வெப்ப சிகிச்சை செயல்முறையுடன் சிறப்பு அலாய் ஸ்டீலை ஏற்றுக்கொள்கிறது. சிலிண்டர் உடல் அரிப்பு எதிர்ப்பு மற்றும் கட்டமைப்பு கடினத்தன்மையை அதிகரிக்க கடினமான அனோடைசிங் சிகிச்சைக்கு உட்படுகிறது.

• பிரீமியம் இறக்குமதி செய்யப்பட்ட முத்திரைகள்: சிக்கலான வேலை நிலைமைகளுக்கு ஏற்றவாறு இறக்குமதி செய்யப்பட்ட சீல் பொருட்களை ஏற்றுக்கொள்கிறது, காற்று கசிவை திறம்பட குறைக்கிறது மற்றும் சிலிண்டரின் ஒட்டுமொத்த சேவை வாழ்க்கையை பெரிதும் நீட்டிக்கிறது.

3. நெகிழ்வான நிறுவல் & பன்முகப்படுத்தப்பட்ட கட்டமைப்பு

• விருப்ப அழுத்தம் தட்டு வகைகள்குறுகலான பணியிடங்களுக்கான ACK ஒற்றை பக்க அழுத்தம் தட்டு; ACKD இருபக்க பிரஷர் பிளேட் பரந்த பணியிடங்களுக்கு, பலதரப்பட்ட வொர்க்பீஸ் கிளாம்பிங் கோரிக்கைகளை உள்ளடக்கியது.

• சரிசெய்யக்கூடிய சுழற்சி திசை: வெவ்வேறு ஆன்-சைட் ஸ்டேஷன் தளவமைப்புகளுடன் பொருந்துவதற்கு, L (வலதுபுறம் எதிரெதிர் திசையில் சுழற்சி) மற்றும் R (வலதுபுறமாக வலது சுழற்சி) விருப்பத்தேர்வு.

• யுனிவர்சல் மவுண்டிங் வடிவமைப்பு: ஃபிளாஞ்ச் மவுண்டிங்குடன் இணக்கமான, நேரடி பொருத்துதலுக்கான துளைகள் வழியாக 4 கீழே பொருத்தப்பட்டுள்ளது. ஒதுக்கப்பட்ட நிலையான சுவிட்ச் பள்ளங்கள் நிலை கண்டறிதலுக்கான காந்த சுவிட்சுகளை வசதியான நிறுவலை அனுமதிக்கின்றன.

முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

1. வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: ACKL25-90, ACKDR40-90

குறியீடு பிரிவு	வரையறை
ACK / ACKD	தொடர் வகை: ACK = ஒற்றை பக்க அழுத்த தட்டு; ACKD = இரட்டை பக்க அழுத்த தட்டு
எல் / ஆர்	சுழற்சி திசை: எல் = இடது (எதிர் கடிகார திசையில்); ஆர் = வலது (வலதுபுறம்)
25/40	துளை அளவு: φ25/32/40/50/63 மிமீ
90 / 180	சுழற்சி கோணம்: 90° (தரநிலை) / 180° (விரும்பினால்)

2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

• ஒற்றைப் பக்க இடது சுழற்சி 90°: ACKL25-90 (φ25 துளை, இடது சுழற்சி, 90° நிலையான கோணம்)

• இரட்டை பக்க வலது சுழற்சி 90°: ACKDR32-90 (φ32 துளை, இரட்டை பக்க தட்டு, வலது சுழற்சி, 90° கோணம்)

• பெரிய துளை ஹெவி-டூட்டி வகை: ACKL63-90 (φ63 அதிகபட்ச துளை, இடது சுழற்சி, 90° கோணம் அதிக சுமை இறுக்கம்)

பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

1. அடிப்படை விவரக்குறிப்புகள்

• செயல்பாட்டு முறை: இரட்டை-செயல்படும் கலவை இயக்கம் (சுழற்சி + கீழ்நோக்கி இறுக்குதல்)

• வேலை அழுத்த வரம்பு: 0.15 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

• சுற்றுப்புற வெப்பநிலை: -20℃~80℃

• பிஸ்டன் இயக்க வேகம்: 50~200மிமீ/வி

• சுழற்சி கோணம்: 90° (தரநிலை); 180° (விரும்பினால்)

• நிலையான கிளாம்பிங் ஸ்ட்ரோக்: φ25=12mm; φ32=16மிமீ; φ40=20மிமீ; φ50=25மிமீ; φ63=30மிமீ

2. கோட்பாட்டு கிளாம்பிங் ஃபோர்ஸ் (அலகு: N @0.5MPa)

துளை அளவு (மிமீ)	φ25	φ32	φ40	φ50	φ63
கிளாம்பிங் ஃபோர்ஸ் (N)	165	270	425	660	1050

3. தயாரிப்பு எடை (அலகு: கிலோ @90° நிலையான வகை)

துளை அளவு (மிமீ)	φ25	φ32	φ40	φ50	φ63
எடை (கிலோ)	0.6	0.9	1.5	2.4	3.8

வழக்கமான பயன்பாட்டுக் காட்சிகள்

• இயந்திர கருவி & வெல்டிங் சாதனங்கள்: ஒர்க்பீஸ் பொசிஷனிங் கிளாம்பிங், வெல்டிங் ஃபிக்சிங் மற்றும் ஸ்டாம்பிங் ஸ்டேஷன் எதிர்ப்பு ஷிஃப்டிங்கிற்கு ஏற்றது. ஒருங்கிணைந்த சுழற்சி மற்றும் கிளாம்பிங் 2-இன்-1 செயல் இயந்திர கட்டமைப்பை எளிதாக்குகிறது மற்றும் நிறுவல் இடத்தை சேமிக்கிறது.

• மின்னணு மற்றும் துல்லியமான கூறு செயலாக்கம்: பாலேட் கிளாம்பிங், ஜிக் ஃபிக்சிங் மற்றும் மைக்ரோ-பிரிசிஷன் பார்ட் பொசிஷனிங் ஆகியவற்றுக்கு ஏற்றது. இது அதிக பொருத்துதல் துல்லியம் மற்றும் குறைந்த தூசி உருவாக்கம், கடுமையான துல்லியம் மற்றும் தூய்மை தேவைகளை பூர்த்தி செய்கிறது.

• தானியங்கி பரிமாற்ற பொறிமுறை: ரோட்டரி டேபிள் வரம்பிடுதல், ஃபிளிப்பிங் மெக்கானிசம் பொசிஷனிங் மற்றும் ஷார்ட்-ஸ்ட்ரோக் கிளாம்பிங் ஸ்டேஷன்கள், நிலையான, மென்மையான மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய கலவை இயக்க செயல்திறனை வழங்குவதற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

• ஹெவி-டூட்டி ஃபிக்சிங் வேலை நிலைமைகள்: வலுவான கிளாம்பிங் ஃபோர்ஸ் மற்றும் சிறந்த ஆன்டி-எசென்ட்ரிக்-லோட் திறன் ஆகியவற்றுடன், இது கனமான பணிக்கருவி கிளாம்பிங், மோல்ட் ஃபிக்சிங் மற்றும் பெரிய சுமை துல்லியமான நிலைப்படுத்தல் காட்சிகளுக்குச் சரியாகப் பொருந்துகிறது.

3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை அளவு தேர்வு: உண்மையான கிளாம்பிங் சுமைக்கு ஏற்ப துளை அளவைத் தேர்ந்தெடுக்கவும். கோட்பாட்டு கிளாம்பிங் விசையை உறுதி செய்யவும் ≥ உண்மையான சுமை × 1.5 பாதுகாப்பு காரணி; கனரக வேலை நிலைமைகளுக்கு φ40 அல்லது பெரிய துளைகளுக்கு முன்னுரிமை கொடுங்கள்.

2. பக்கவாதம் தேர்வு: நிலையான கிளாம்பிங் ஸ்ட்ரோக் 12 மிமீ முதல் 30 மிமீ வரை இருக்கும். செயல்பாட்டின் போது இயந்திர குறுக்கீட்டைத் தவிர்க்க, பணிப்பகுதியின் உயரத்திற்கு ஏற்ப 3~5 மிமீ ஸ்ட்ரோக் விளிம்பை ஒதுக்கவும்.

3. கட்டமைப்பு தேர்வு

￮ அழுத்தம் தட்டு வகைகுறுகலான பணியிடங்களுக்கு ACK ஒற்றை பக்க தகட்டைத் தேர்வு செய்யவும்; பரந்த பணியிடங்களுக்கு ACKD இரட்டை பக்க தகட்டைத் தேர்ந்தெடுக்கவும்.

￮ சுழற்சி திசை: உண்மையான நிலைய தளவமைப்பு மற்றும் இயந்திர குறுக்கீடு நிலைமைகளுக்கு ஏற்ப L இடது சுழற்சி அல்லது R வலது சுழற்சியைத் தேர்ந்தெடுக்கவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH ACK தொடர் கோண உருளையானது உயர்-துல்லியமான மூன்று-வழிகாட்டி-பள்ளம் அமைப்பை ஏற்றுக்கொள்கிறது, இது 90°/180° சுழற்சி மற்றும் கீழ்நோக்கிய கிளாம்பிங் ஒருங்கிணைப்பை ஆதரிக்கிறது. விருப்பமான ஒற்றை/இரட்டைப் பக்க அழுத்தத் தகடுகள், நெகிழ்வான இடது/வலது சுழற்சி மற்றும் சிறந்த ஹெவி-லோட் ஆண்டி-டிஃப்லெக்ஷன் செயல்திறன் ஆகியவற்றுடன், இது பல்வேறு இட-கட்டுப்படுத்தப்பட்ட தானியங்கி பொருத்தப்பட்ட நிலையங்களுக்கான உயர்-விறைப்பு மற்றும் நீண்ட ஆயுட்கால இறுக்கமான தீர்வாகும்.
