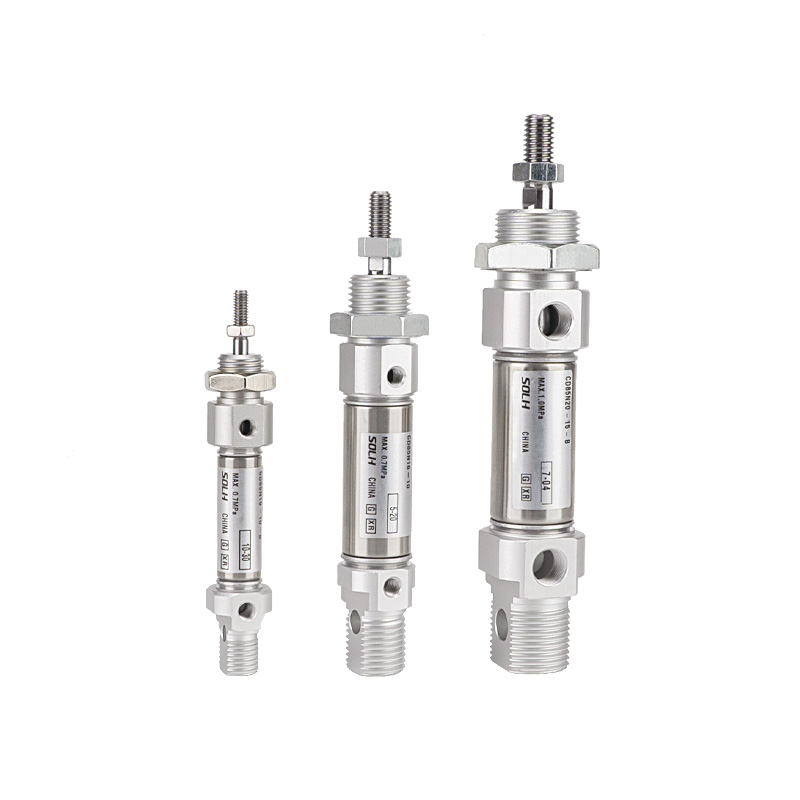

C85 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர்

SOLH C85/CD85 துருப்பிடிக்காத எஃகு மினி சிலிண்டர் ISO 6432 சர்வதேச தரத்துடன் இணங்குகிறது மற்றும் சமமான SMC மாடல்களுடன் நேரடியாக பரிமாறிக்கொள்ளலாம். துளை அளவுகள்: φ8/10/12/16/20/25 மிமீ. பீப்பாய் மற்றும் பிஸ்டன் தடி 304 துருப்பிடிக்காத எஃகு மூலம் சிறந்த துரு மற்றும் அரிப்பு எதிர்ப்பைக் கொண்டுள்ளது, இது ஈரப்பதமான, லேசான அமிலம் மற்றும் கார சூழல்களுக்கு பொருந்தும், அத்துடன் உணவு, மருந்து மற்றும் மின்னணுவியல் தொழில்களுக்கான சுத்தமான உற்பத்தி வரிகள். டை-ராட் இல்லாத crimped end cap கட்டமைப்பை ஏற்று, சிலிண்டர் மெலிதான மற்றும் இலகுரக வடிவமைப்பைக் கொண்டுள்ளது. முழுமையான மாறுபாடுகளில் ஸ்டாண்டர்ட் டபுள் ஆக்டிங், சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன்/எக்ஸ்டென்ட், டபுள் ராட் சின்க்ரோனஸ் டைப் மற்றும் C85K ஸ்கொயர் அல்லாத சுழலும் ராட் சிலிண்டர் ஆகியவை அடங்கும். CD85 பதிப்புகள் காந்த சுவிட்சுகள் மூலம் நிலையை கண்டறிவதற்காக உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் பொருத்தப்பட்டுள்ளன. நிலையான ரப்பர் குஷன் வழங்கப்படுகிறது; அதிவேக செயல்பாட்டின் கீழ் தாக்கத்தை உறிஞ்சுவதற்கு φ10~25 மாதிரிகளுக்கு பின்னொட்டு C காற்று குஷன் விருப்பமானது. குறைந்தபட்ச தொடக்க அழுத்தம் 0.05MPa ஐ அடைகிறது, இது 50 முதல் 1500 மிமீ/வி வரை பிஸ்டன் வேகத்துடன் நீண்ட கால எண்ணெய்-இல்லாத செயல்பாட்டை ஆதரிக்கிறது, இது உயர் அதிர்வெண் குறுகிய ஸ்ட்ரோக் பரிமாற்றத்திற்கு ஏற்றது. ISO நிலையான மவுண்டிங் விருப்பங்களின் முழு தொகுப்புகளும் கிடைக்கின்றன: ஒருங்கிணைந்த க்ளீவிஸ், ஃபிளேன்ஜ், ஃபுட் மவுண்ட், ட்ரன்னியன் மவுண்ட் மற்றும் பல. MI மற்றும் MA சிலிண்டர்களுடன் ஒப்பிடுகையில், C85 ஆனது உலகளவில் அங்கீகரிக்கப்பட்ட ISO பரிமாணங்களைக் கொண்டுள்ளது, இது வெளிநாட்டு சந்தைகளில் உபகரணங்களை மாற்றுவதற்கான சிறந்த வசதியைக் கொண்டுவருகிறது. தேர்வின் போது குறைந்தபட்சம் 50% உந்துதல் பாதுகாப்பு விளிம்பு பரிந்துரைக்கப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

C85 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (ISO 6432 தரநிலை, SMC இணக்கமான அமைப்பு)

பிராண்ட்: SOLH by Richge Technology | ஏற்றுமதி சார்ந்த தயாரிப்பு பட்டியல்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

SOLH C85 தொடர் துருப்பிடிக்காத எஃகு மினி சிலிண்டர் ISO 6432 சர்வதேச தரத்துடன் இணங்குகிறது, துளை வரம்பு φ8~25mm. அம்சங்கள்: கச்சிதமான அவுட்லைன், அரிப்பு எதிர்ப்பு, அதிவேக மற்றும் உயர் அதிர்வெண் செயல்திறன், எண்ணெய் இல்லாத செயல்பாடு. உணவு, மருந்து, மின்னணுவியல் மற்றும் பொது நியூமேடிக் ஆட்டோமேஷன் கருவிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

1. தரநிலை: ISO 6432 (φ8–φ25), உலகளாவிய மினி சிலிண்டர் சந்தைக்கான உலகளாவிய மவுண்டிங் பரிமாணங்கள்.

2. பொருள்: 304 துருப்பிடிக்காத எஃகு பீப்பாய், பிஸ்டன் கம்பி மற்றும் பூட்டு நட்டு; துருப்பிடிக்காதது, ஈரமான, பலவீனமான அமிலம் மற்றும் பலவீனமான கார வேலை நிலைமைகளுக்கு ஏற்றது.

3. அமைப்பு: ரோல்-க்ரிம்ப்டு எண்ட் கேப்ஸ், டை-ராட் இலவச, நேராக உருளை வடிவம், சிறிய அளவு மற்றும் இலகுரக.

4. செயல்பாட்டு மாறுபாடுகள்

-- ஒற்றை கம்பி இரட்டை நடிப்பு (தரநிலை)

-- ஒற்றை நடிப்பு (வசந்த வருகை / வசந்த நீட்டிப்பு)

-- இரட்டை கம்பி ஒத்திசைவான உருளை

-- C85K சுழற்றாத தடி வகை

5. குஷன்: நிலையான ரப்பர் குஷன்; அதிவேக இயக்கத்தின் கீழ் தாக்கத்தை குறைக்க φ10–25க்கு காற்று குஷன் (பின்னொட்டு C) விருப்பமானது.

6. சீல்: எண்ணெய் தேக்க பள்ளம், குறைந்த தொடக்க அழுத்தம், எண்ணெய் இல்லாத வேலை நிலையில் நீண்ட சேவை வாழ்க்கை கொண்ட சிறப்பு இருதரப்பு முத்திரை.

7. நிலை கண்டறிதல்: உள்ளமைக்கப்பட்ட காந்த வளையம் (குறியீடு D) விருப்பமானது; காந்த சுவிட்ச் நிறுவல் முறைகள்: A=டிராக் க்ரூவ், B=ஸ்டீல் பேண்ட் க்ரூவ்.

முழுமையான மாதிரி குறியீட்டு விதி

1. மாதிரி எடுத்துக்காட்டு: CD85N25-100C-B

பிரிவு	குறியீடு	வரையறை
C85	அடிப்படை தொடர்	ISO6432 துருப்பிடிக்காத எஃகு மினி சிலிண்டர்
D	காந்த விருப்பம்	D=உள்ளமைக்கப்பட்ட காந்த வளையம்; வெற்று=காந்தம் இல்லை
N/F/E/K	மாறுபாடு குறியீடு	N=அடிப்படை வகை ஒருங்கிணைந்த கிளிவிஸ் F=பிளாட் எண்ட் வகை ஈ=ஒற்றை நடிப்பு K=சுழற்றாத கம்பி
25	துளை அளவு (மிமீ)	8,10,12,16,20,25
100	பக்கவாதம் நீளம்	அதிகபட்சம். இரட்டை நடிப்புக்கு 400 மி.மீ
C	குஷன்	வெற்று=ரப்பர் குஷன்; C=ஏர் குஷன் (φ10~25 கிடைக்கிறது)
B	ஸ்விட்ச் மவுண்ட்	A= தட பள்ளம்; B=ஸ்டீல் பேண்ட் பள்ளம்

2. ஆர்டர் குறிப்பு எடுத்துக்காட்டு: CD85N16-50

-- அடிப்படை வகை, போர் 16, ஸ்ட்ரோக் 50, உள்ளமைக்கப்பட்ட காந்தம், ரப்பர் குஷன்.

நிலையான தொழில்நுட்ப விவரக்குறிப்புகள் (இரட்டை நடிப்பு)

அளவுரு உருப்படி	விவரக்குறிப்பு
துளை அளவுகள்	φ8,10,12,16,20,25 மிமீ
இயக்க அழுத்தம்	0.1-1.0MPa; குறைந்தபட்ச தொடக்க அழுத்தம்: 0.05MPa
ஆதார அழுத்தம்	1.5MPa
சுற்றுப்புற வெப்பநிலை	காந்தம் பொருத்தப்பட்ட மாதிரிக்கு -10~+70℃；-10~+60℃
பிஸ்டன் வேகம்	50-1500mm/s, அதிக அதிர்வெண் பரிமாற்றத்திற்கு ஏற்றது
குஷன்	நிலையான ரப்பர் குஷன்; காற்று குஷன் விருப்பத்தேர்வு (φ10–25)
ஏர் போர்ட் நூல்	M5×0.8 (φ8–16); G1/8 (φ20–25)
லூப்ரிகேஷன்	முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு ஆதரிக்கப்படுகிறது
பக்கவாதம் சகிப்புத்தன்மை	± 1.0 மிமீ

கோட்பாட்டு உந்துதல் & இழுத்தல் விசை @0.6MPa (ஒற்றை கம்பி, அலகு:N)

துளை (மிமீ)	உந்துதல் (N)	இழுக்கும் படை (N)	குறிப்பு கிடைமட்ட சுமை (கிலோ)
8	30	27	1.5
10	47	43	2.3
12	68	62	3.4
16	121	110	6.0
20	188	172	9.4
25	294	270	14.7

மவுண்டிங் ஃபார்ம்கள் & டெரிவேட்டிவ் மாடல்கள்

1. ISO6432 மவுண்டிங் விருப்பங்கள்

-- N: ஒருங்கிணைந்த க்ளீவிஸ் கொண்ட அடிப்படை வகை (மிகவும் பிரபலமானது)

-- எஃப்: பிளாட் எண்ட் அச்சு மவுண்டிங்

-- எல்: ஒற்றை அடி மவுண்ட் / எம்: இரட்டை அடி மவுண்ட்

-- ஜி: ஃபிளேன்ஜ் மவுண்ட்

-- NU: ட்ரூனியன் கிளிவிஸ் மவுண்டிங்

2. முக்கிய வழித்தோன்றல் பதிப்புகள்

-- CD85: உள்ளமைக்கப்பட்ட காந்த வளையத்துடன், காந்த உணரிகளுடன் இணக்கமானது

-- C85K: சுழற்றாத சதுர பிஸ்டன் கம்பி, ஆண்டி-ட்விஸ்ட் பொசிஷனிங்

-- C85E: ஒற்றை நடிப்பு (வசந்த வருகை / வசந்த நீட்டிப்பு)

-- CWCD85E: டபுள் ராட் டபுள் ஆக்டிங் சிலிண்டர், சின்க்ரோனஸ் மோஷன்

தேர்வு ஒப்பீடு: C85 VS MI VS MA

1. ✅ C85க்கு விருப்பமான சந்தர்ப்பங்கள்

-- உணவு, மருந்து மற்றும் மின்னணுவியல் தொழில்: துருப்பிடிக்காத எஃகு, சுத்தமான தரம், அரிப்பு எதிர்ப்பு

-- அதிவேகம் மற்றும் அதிக அதிர்வெண் சுழற்சிகள்: 50–1500மிமீ/வி ஷார்ட் ஸ்ட்ரோக் ரெசிப்ரோகேட்டிங்

-- சிறிய உபகரண அமைப்பு: φ8–25 மெலிதான உருளை உடல்

-- ஈரப்பதம் மற்றும் சற்று அரிக்கும் பட்டறை சூழல்

-- உலகளாவிய பரிமாற்ற தேவை: நேரடி மாற்றத்திற்கான ISO6432 உலகளாவிய பரிமாணம்

3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை தேர்வு: உந்துதல் மற்றும் கிடைமட்ட சுமை கணக்கிடுதல், இருப்பு ≥50% பாதுகாப்பு விளிம்பு; அதிக அதிர்வெண் செயல்பாட்டிற்கு சிறிய துளை தேர்வு செய்யவும்.

2. பக்கவாதம் உறுதிப்படுத்தல்: கூடுதல் 10-20 மிமீ விளிம்பைச் சேர்க்கவும்; அதிகபட்ச பக்கவாதம் 400 மிமீ.

3. கட்டமைப்பு தேர்வு

-- உள்ளமைக்கப்பட்ட காந்தம்: D குறியீட்டைச் சேர்க்கவும்

-- அதிவேக தாக்கம் குறைப்பு: பின்னொட்டு C காற்று குஷன் தேர்வு செய்யவும்

-- ஆண்டி-ட்விஸ்ட் தேவை: K சுழற்றாத பதிப்பைத் தேர்ந்தெடுக்கவும்

-- பொருத்துதல் படிவம்: N/F/L/M/G உபகரண கட்டமைப்பின் படி

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH C85/CD85 ISO6432 துருப்பிடிக்காத எஃகு மினி சிலிண்டர் இறக்குமதி செய்யப்பட்ட SMC தொடர்களுடன் முழுமையாக மாறக்கூடியது, அதிவேக எண்ணெய்-இல்லாத செயல்பாடு, பல மவுண்டிங் முறைகள் மற்றும் விருப்பமான ஆண்டி-ரோடேட்டிங் ராட், உணவு, மருத்துவம் மற்றும் மின்னணு தானியங்கு உற்பத்திக் கோடுகளுக்கான சிறந்த நேரியல் ஆக்சுவேட்டர் ஆகியவற்றை ஆதரிக்கிறது.
