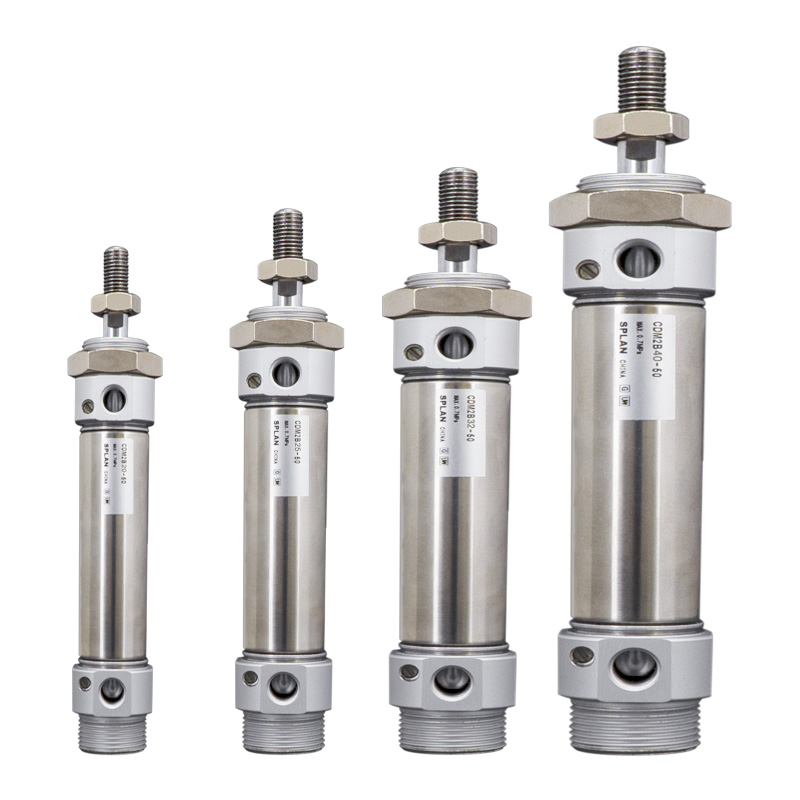

CM2 / CDM2 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (இரட்டை / ஒற்றை நடிப்பு)
  • CM2 / CDM2 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (இரட்டை / ஒற்றை நடிப்பு)CM2 / CDM2 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (இரட்டை / ஒற்றை நடிப்பு)

CM2 / CDM2 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (இரட்டை / ஒற்றை நடிப்பு)

SOLH CM2/CDM2 துருப்பிடிக்காத எஃகு சுற்று நியூமேடிக் சிலிண்டர் JIS B 8356 தரநிலைக்கு இணங்குகிறது மற்றும் SMC CM2 தொடருடன் முழுமையாக மாறக்கூடியது, இது துளை அளவுகளில் φ20/25/32/40 மிமீ வழங்கப்படுகிறது. அதன் வெளியீட்டு உந்துதல் மைக்ரோ பேனா வகை சிலிண்டர்கள் மற்றும் நிலையான டை-ராட் சிலிண்டர்களுக்கு இடையில் இருக்கும். பீப்பாய், பிஸ்டன் ராட் மற்றும் எண்ட் கேப்கள் 304 துருப்பிடிக்காத எஃகு, ஈரமான, பலவீனமான அமிலம் மற்றும் பலவீனமான கார சூழல்களுக்கு துரு எதிர்ப்பு மற்றும் சகிப்புத்தன்மையை வழங்குகின்றன, உணவு, மருந்து மற்றும் எலக்ட்ரானிக்ஸ் தொழில்களில் சுத்தமான ஆட்டோமேஷன் வரிகளுக்கு ஏற்றது. சிடிஎம்2பி நிலையான இரட்டை நடிப்பு வகை, சிஎம்2எஸ்/சிஎம்2டி சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன்/எக்ஸ்டென்ட், சிஎம்2டபிள்யூ டபுள் ராட் சின்க்ரோனஸ் சிலிண்டர் மற்றும் சிஎம்2கே அறுகோண அல்லாத சுழலும் ராட் சிலிண்டர் ஆகியவை முழு அளவிலான மாறுபாடுகளில் அடங்கும். CDM2 பதிப்புகள் M9B மற்றும் A93 காந்த சுவிட்சுகளுடன் இணக்கமான உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் பொசிஷன் கண்டறிதலுக்காக வருகின்றன. நிலையான ரப்பர் குஷன் பொருத்தப்பட்டுள்ளது; பின்னொட்டு அதிவேக செயல்பாட்டின் கீழ் தாக்க இரைச்சலைக் குறைக்க காற்று குஷன் விருப்பமானது. குறைந்த உராய்வு சீல் 8 மில்லியன் சுழற்சிகளுக்கு மேல் சேவை வாழ்க்கையுடன் எண்ணெய் இல்லாத செயல்பாட்டை செயல்படுத்துகிறது. பல மவுண்டிங் ஸ்டைல்கள் ஆதரிக்கப்படுகின்றன: அடிப்படை வகை, கால் மவுண்ட், ஃபிளேன்ஜ், க்ளெவிஸ் மற்றும் ட்ரன்னியன் மவுண்ட். நடுத்தர சுமை தள்ளுதல், தூக்குதல், நிலைப்படுத்துதல் மற்றும் இறுக்குதல் பணிகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது. மாதிரித் தேர்வின் போது குறைந்தபட்சம் 50% உந்துதல் பாதுகாப்பு விளிம்பு ஒதுக்கப்பட வேண்டும்.

CM2 / CDM2 தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் (இரட்டை / ஒற்றை நடிப்பு)

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH CM2 / CDM2 என்பது JIS B 8356 நிலையான சுற்று ஸ்டெயின்லெஸ் ஸ்டீல் சிலிண்டர்கள், துளை அளவு φ20/25/32/40mm. மைக்ரோ மினி சிலிண்டர்கள் மற்றும் நிலையான சிலிண்டர்களுக்கு இடையே செயல்திறன் நிலைப்படுத்தப்பட்டுள்ளது. முக்கிய நன்மைகள்: அரிப்பு எதிர்ப்பு, நீண்ட சேவை வாழ்க்கை, பல்வகைப்பட்ட பெருகிவரும் விருப்பங்கள், சிறிய நடுத்தர உந்துதல் வெளியீடு. உணவு, மருந்து, எலக்ட்ரானிக்ஸ், பேக்கேஜிங் மற்றும் சுத்தமான ஆட்டோமேஷன் நடுத்தர சுமை நிலையங்களுக்கு பரவலாக ஏற்றுக்கொள்ளப்பட்டது.


முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

   1. தரநிலை: JIS B 8356 உடன் இணங்குகிறது, உலகளாவிய மவுண்டிங் பரிமாணங்களுடன் சுற்று உடல்.

   2. பொருள்: 304 துருப்பிடிக்காத எஃகு பீப்பாய், பிஸ்டன் கம்பி மற்றும் இறுதி தொப்பிகள், துருப்பிடிக்காத, ஈரப்பதம், பலவீனமான அமிலம், பலவீனமான காரம் மற்றும் சுத்தமான சூழல்களுக்கு எதிர்ப்பு.

   3. கட்டமைப்பு: நூல்களால் பூட்டப்பட்ட எண்ட் கேப்கள், நேரான சுற்று அவுட்லைன், அதிக இயந்திர வலிமை மற்றும் எளிதான பராமரிப்பு.

   4. செயல்பாட்டு மாறுபாடுகள்

     -- CM2B இரட்டை நடிப்பு: இரு முனைகளிலும் காற்று வழங்கல், மிகவும் பிரபலமான நிலையான மாடல்

     -- CM2S / CM2T ஒற்றை நடிப்பு: S=Spring return; டி=ஸ்பிரிங் நீட்டிப்பு, ஏர் கட்-ஆஃப் பிறகு தானியங்கி மீட்டமைப்பு

     -- CM2W இரட்டைக் கம்பி: இருபுறமும் நீட்டிக்கப்பட்ட கம்பி, ஒத்திசைவான இயக்கம், பயனுள்ள பயணம் இரட்டிப்பாக்கப்பட்டது

     -- CM2K அல்லாத சுழலும் தண்டு: அறுகோண பிஸ்டன் தடி, துல்லியமான நிலைப்பாட்டிற்கான ஆண்டி-ட்விஸ்ட்

   5. குஷன்: நிலையான ரப்பர் குஷன்; அதிவேகத்தின் கீழ் தாக்க இரைச்சலைக் குறைக்க காற்று குஷன் (பின்னொட்டு A) விருப்பமானது.

   6. சீல்: எண்ணெய் தேக்க பள்ளம் கொண்ட குறைந்த உராய்வு இருதரப்பு முத்திரை. குறைந்த தொடக்க அழுத்தம், எண்ணெய் இல்லாத செயல்பாடு, சேவை வாழ்க்கை ≥8 மில்லியன் சுழற்சிகள்.

   7. நிலை கண்டறிதல்: CDM2 பதிப்பு உள்ளமைக்கப்பட்ட காந்த வளையம், பிஸ்டன் நிலை பின்னூட்டத்திற்கான M9B/A93/Z73 காந்த சுவிட்சுகளுடன் இணக்கமானது.

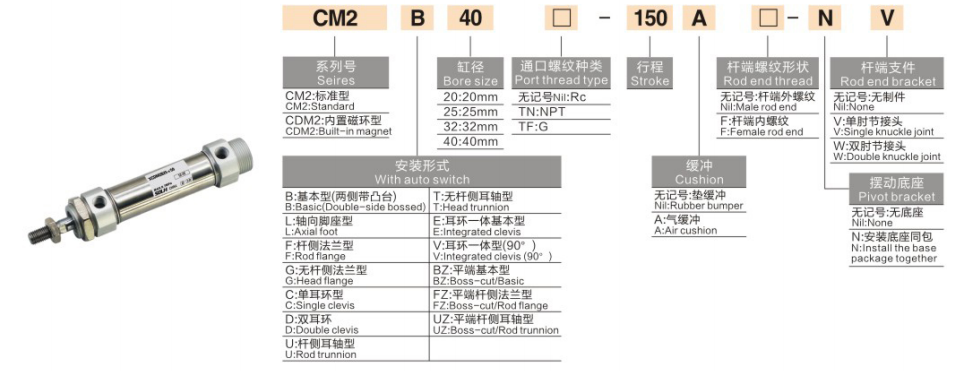

முழுமையான மாதிரி குறியீட்டு விதி

   1. மாதிரி எடுத்துக்காட்டு: CDM2B20-100A-B

பிரிவு
குறியீடு
வரையறை
CM2 / CDM2
தொடர் குறியீடு

CM2 = காந்த வளையம் இல்லாமல்

CDM2 = உள்ளமைக்கப்பட்ட காந்த வளையம்

B/S/T/W/K
செயல் வகை

பி=இரட்டை நடிப்பு

S=Single Acting Spring Return

T=Single Acting Spring Extend

W=இரட்டைக் கம்பி

K=சுழலாத கம்பி

20/25/32/40
துளை அளவு (மிமீ)
φ20 / 25 / 32 / 40
100
நிலையான பக்கவாதம்

அதிகபட்சம். இரட்டை நடிப்புக்கு 300 மி.மீ

ஒற்றை நடிப்புக்கு அதிகபட்சம்.100மி.மீ

A
குஷன் விருப்பம்
வெற்று=ரப்பர் குஷன்; A=காற்று குஷன்
B
ஸ்விட்ச் க்ரூவ்
A= தட பள்ளம்; B=எஃகு பேண்ட் பள்ளம் (பரவலாகப் பயன்படுத்தப்படுகிறது)

   2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- CDM2B25-50-B: Bore25, ஸ்ட்ரோக்50, இரட்டை நடிப்பு, உள்ளமைக்கப்பட்ட காந்தம், ரப்பர் குஷன்

     -- CDM2S32-75-B: Bore32, stroke75, ஒற்றை நடிப்பு ஸ்பிரிங் ரிட்டர்ன்

     -- CDM2K40-100-B: Bore40, stroke100, சுழற்றாத அறுகோண பிஸ்டன் கம்பி


யுனிவர்சல் கோர் தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு உருப்படி
நிலையான விவரக்குறிப்பு
துளை வரம்பு
φ20, 25, 32, 40 மிமீ
இயக்க அழுத்தம்

இரட்டை நடிப்பு:0.1~1.0MPa

ஒற்றை நடிப்பு:0.2~1.0MPa

ஆதார அழுத்தம்
1.5 எம்.பி
சுற்றுப்புற வெப்பநிலை
காந்தம் பொருத்தப்பட்ட பதிப்பிற்கு -10 ~ +70℃;-10 ~ +60℃
பிஸ்டன் வேகம்
50 ~ 750 மிமீ/வி
குஷன்
நிலையான ரப்பர் குஷன்; காற்று குஷன் (A) விருப்பமானது
ஏர் போர்ட் நூல்
RC1/8 (φ20/25/32), RC1/4 (φ40)
லூப்ரிகேஷன்
முன் தடவப்பட்ட, எண்ணெய் இல்லாத செயல்பாடு கிடைக்கும்
பக்கவாதம் சகிப்புத்தன்மை
± 1.4 மிமீ


கோட்பாட்டு உந்துதல் & இழுத்தல் விசை @0.5MPa (ஒற்றை கம்பி, அலகு:N)

   1. இரட்டை நடிப்பு CM2B

துளை (மிமீ)
உந்துதல் (N)
இழுக்கும் படை (N)
தோராயமாக கிடைமட்ட சுமை (கிலோ)
20
157
141
7.8
25
245
220
12.2
32
402
362
20.1
40
628
565
31.4


   2. சிங்கிள் ஆக்டிங் CM2S (Spring Return @0.5MPa)

துளை (மிமீ)
உந்துதல் (N)
ஸ்பிரிங் ரிட்டர்ன் ஃபோர்ஸ் (N)
தோராயமாக கிடைமட்ட சுமை (கிலோ)
20
145
25
7.2
25
230
40
11.5
32
380
65
19.0
40
600
100
30.0


மவுண்டிங் ஃபார்ம்கள் & டெரிவேட்டிவ் மாடல்கள்

   1. மவுண்டிங் விருப்பங்கள்

     -- பி அடிப்படை வகை: எண்ட் கேப் நூல்கள் வழியாக நேரடி நிறுவல் (மிகவும் பொதுவானது)

     -- எல் கால் மவுண்ட்: அச்சு கால் அடைப்புக்குறி பொருத்துதல்

     -- எஃப்/ஜி ஃபிளாஞ்ச்: ராட்-சைட் ஃபிளாஞ்ச் / ஹெட்-சைட் ஃபிளாஞ்ச்

     -- சி/டி க்ளீவிஸ்: சிங்கிள் க்ளீவிஸ் / டபுள் க்ளீவிஸ்

     -- E Trunnion: ஸ்விங் மோஷனுக்கான ஹெட்-சைட் ட்ரன்னியன்

   3. முக்கிய வழித்தோன்றல் தொடர்

     -- CDM2B: உள்ளமைக்கப்பட்ட காந்தத்துடன் நிலையான இரட்டை நடிப்பு

     -- CDM2S/T: Single Acting Spring return /spring நீட்டிப்பு

     -- CDM2W: இரட்டைக் கம்பி இரட்டை நடிப்பு

     -- CDM2K: சுழற்றாத அறுகோண பிஸ்டன் கம்பி

     -- CDM2R: வரையறுக்கப்பட்ட அச்சு இடத்திற்கான மெலிதான நேரடி மவுண்ட் பதிப்பு


3-படி விரைவான தேர்வு வழிகாட்டி

   1. துளை தேர்வு: தேவையான உந்துதல் மற்றும் கிடைமட்ட சுமை கணக்கிடுதல், ≥50% பாதுகாப்பு விளிம்பு; நடுத்தர-சுமை பயன்பாடுகளுக்கு முன்னுரிமையாக CM2 ஐத் தேர்ந்தெடுக்கவும்.

   2. பக்கவாதம் உறுதிப்படுத்தல்: 10~20மிமீ கூடுதல் பயண விளிம்பைச் சேர்க்கவும்; அதிகபட்ச பக்கவாதம்: இரட்டை நடிப்பு ≤300 மிமீ, ஒற்றை நடிப்பு ≤100 மிமீ.

   3. கட்டமைப்பு பொருத்தம்

     -- ஆபரேஷன்: இரட்டை நடிப்பு → பி; ஒற்றை நடிப்பு வசந்த திரும்ப → எஸ்; ட்விஸ்ட் எதிர்ப்பு தேவை → கே

     -- குஷன்: அதிவேக பரஸ்பர இயக்கத்திற்கு பின்னொட்டு A (காற்று குஷன்) சேர்க்கவும்

     -- நிலை கருத்து: CDM2 காந்தம் பொருத்தப்பட்ட மாதிரியைத் தேர்வு செய்யவும், M9B/A93 காந்த சுவிட்சுகளுடன் பொருத்தவும்


ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH CM2/CDM2 JIS நிலையான துருப்பிடிக்காத ஸ்டீல் சுற்று நியூமேடிக் சிலிண்டர் இறக்குமதி செய்யப்பட்ட CM2 தொடருடன் முழுமையாக மாறக்கூடியது, இரட்டை நடிப்பு, ஒற்றை நடிப்பு, இரட்டை தடி மற்றும் சுழற்றாத தடி வகைகளில் கிடைக்கிறது, பல மவுண்டிங் விருப்பங்கள், உணவு, மருத்துவம், எலக்ட்ரானிக்ஸ் மற்றும் பேக்கேஜிங் க்ளீன் ஆட்டோமேஷன் ஆகியவற்றிற்கான சிறந்த நடுத்தர-த்ரஸ்ட் லீனியர் ஆக்சுவேட்டர்.
