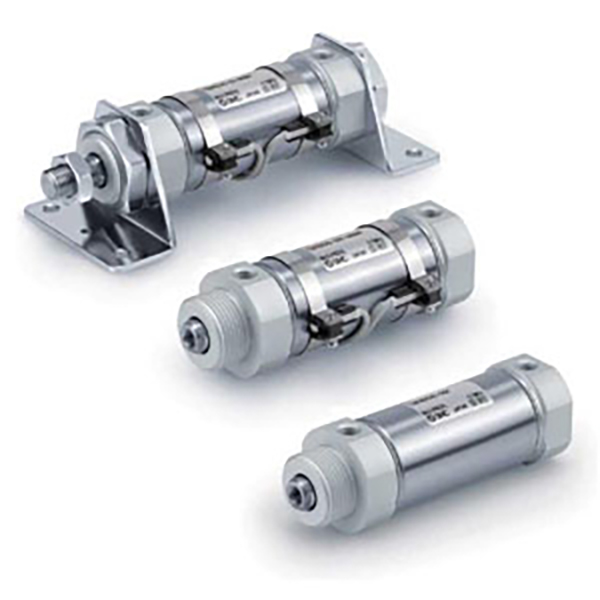

CM3 தொடர் குறுகிய துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர்

SOLH CM3 குறுகிய துருப்பிடிக்காத எஃகு மினி சிலிண்டர்கள் பாரம்பரிய CM2 தொடர் நியூமேடிக் ஆக்சுவேட்டர்களுக்கு மேம்படுத்தப்பட்ட கச்சிதமான மாற்றாகும். முற்றிலும் 304 துருப்பிடிக்காத எஃகு மூலம் கட்டமைக்கப்பட்டுள்ளது, அவை உணவு, மருந்து மற்றும் சுத்தமான பட்டறை சூழல்களுக்கு ஏற்றவாறு சிறந்த துரு மற்றும் பலவீனமான அமில-கார அரிப்பு எதிர்ப்பை வழங்குகின்றன. உகந்த கட்டமைப்பானது ஒட்டுமொத்த நீளத்தை 29 மிமீ வரை குறைக்கிறது மற்றும் எடையை 21% குறைக்கிறது, குறுகிய உபகரண இடத்தில் நெகிழ்வான பல-கோண நிறுவலை செயல்படுத்த நான்கு-திசை விமான நிலையங்களுடன் இணைக்கப்பட்டுள்ளது. டபுள்-ஆக்டிங், ஸ்பிரிங் சிங்கிள்-ஆக்டிங், டபுள்-ராட் மற்றும் ஆண்டி-ரொட்டேஷன் பிஸ்டன் ராட் உள்ளிட்ட பல வகைகள் பல்வேறு லீனியர் டிரைவ் தேவைகளைப் பூர்த்தி செய்கின்றன; CDM3 மேக்னடிக் பதிப்பு PLC தானியங்கி இன்டர்லாக் கட்டுப்பாட்டிற்கான காந்த சுவிட்ச் சென்சிங்கை ஆதரிக்கிறது. குறைந்த உராய்வு எண்ணெய் இல்லாத சீல் 8 மில்லியனுக்கும் அதிகமான நிலையான இயக்க சுழற்சிகளை உறுதி செய்கிறது. மருத்துவ பேக்கேஜிங், எலக்ட்ரானிக் அசெம்பிளி மற்றும் உணவு பதப்படுத்துதல் தானியங்கு நிலைப்படுத்தல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் வெகுஜன உற்பத்தி மற்றும் போதுமான ஸ்பாட் சரக்குகளை எங்கள் தொழிற்சாலை பராமரிக்கிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

CM3 தொடர் குறுகிய துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் | புதிய தலைமுறை அல்ட்ரா-காம்பாக்ட் நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

SOLH CM3/CDM3 தொடர் என்பது ஒரு புதிய தலைமுறை குறுகிய-வகை துருப்பிடிக்காத எஃகு மினி சிலிண்டர் ஆகும், இது பாரம்பரிய CM2 தொடருக்கு மாற்றாக மேம்படுத்தப்பட்டது. இது φ20 முதல் φ40 வரையிலான துளை அளவுகளை உள்ளடக்கியது, இது CM2 உடன் ஒப்பிடும்போது அதிகபட்சமாக 29mm நீளம் மற்றும் 21% இலகுவான எடையைக் கொண்டுள்ளது. அல்ட்ரா-காம்பாக்ட் பாடி, முழு 304 துருப்பிடிக்காத எஃகு கட்டுமானம், எண்ணெய் இல்லாத செயல்பாடு மற்றும் 4-வழி குழாய் வடிவமைப்பு, இது இடம்-வரையறுக்கப்பட்ட, ஈரப்பதம், பலவீனமான அமிலம் & காரம் மற்றும் சுத்தமான வேலை நிலைமைகளுக்கு ஏற்றதாக உள்ளது. உணவு, மருத்துவம், எலக்ட்ரானிக்ஸ் மற்றும் பேக்கேஜிங் தொழில்களில் நடுத்தர சுமை துல்லியமான நேரியல் இயக்க பணிகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

1.1 தரநிலை & பிரீமியம் பொருள் கட்டுமானம்

JIS B 8356 மாற்றக்கூடிய தரநிலைகளுடன் முழுமையாக இணங்குகிறது. முழு சிலிண்டர் குழாய், பிஸ்டன் கம்பி மற்றும் இறுதி கவர்கள் உயர்தர 304 துருப்பிடிக்காத எஃகு, சிறந்த துரு-எதிர்ப்பு மற்றும் அரிப்பை-எதிர்ப்பு செயல்திறனை வழங்குகிறது. இது ஈரப்பதமான சூழல்கள், பலவீனமான அமிலம்/பலவீனமான கார வேலை நிலைமைகள் மற்றும் வலுவான சுற்றுச்சூழல் தகவமைப்புத் தன்மை கொண்ட சுத்தமான உற்பத்திப் பட்டறைகள் ஆகியவற்றில் நிலையாக இயங்குகிறது.

1.2 ஒருங்கிணைந்த அல்ட்ரா-காம்பாக்ட் அமைப்பு

எண்ட் கவர் த்ரெட் லாக்கிங் மற்றும் ஒருங்கிணைந்த சிலிண்டர் ட்யூப் கட்டமைப்பை ஏற்றுக்கொண்டால், ஒட்டுமொத்த அளவு வெகுவாகக் குறைக்கப்படுகிறது. புதுமையான 4-வழி குழாய் வடிவமைப்பு (90° இடைவெளி) அதி-உயர் மவுண்டிங் சுதந்திரத்தை வழங்குகிறது, குறுகிய உபகரண இடத்தின் நிறுவல் சங்கடத்தைத் தீர்க்கிறது மற்றும் தானியங்கி நிலையங்களின் நெகிழ்வான அமைப்பை உணர்தல்.

1.3 முழு காட்சி கவரேஜுக்கான பன்முகப்படுத்தப்பட்ட இயக்க வகைகள்

• இரட்டை நடிப்பு (CM3B) : டூயல்-எண்ட் ஏர் இன்டேக் ரெசிப்ரோகேட்டிங் மோஷன், நிலையான தானியங்கி நேரியல் ஓட்டுதலுக்கான மிகவும் உலகளாவிய வகை.

• ஒற்றை நடிப்பு (CM3S/T) : எஸ் = ஸ்பிரிங் ரிட்டர்ன், டி = ஸ்பிரிங் நீட்டிப்பு; பாதுகாப்பு முன்னுரிமைக் காட்சிகளுக்காக பவர் ஆஃப் செய்யப்பட்ட பிறகு தானியங்கி மீட்டமைப்பு.

• இரட்டை கம்பி (CM3W) : டூயல்-எண்ட் ராட் வெளியீடு, ஒத்திசைவான நிலையான இயக்கம் மற்றும் சிறப்பு இணைப்பு வழிமுறைகளுக்கான இரட்டிப்பான பயனுள்ள பக்கவாதம்.

• சுழற்றாத கம்பி (CM3K) : அறுகோண எதிர்ப்பு முறுக்கு பிஸ்டன் தடி, அதிக துல்லியமான பொருத்துதல் தேவைகளுக்கு செயல்பாட்டின் போது பூஜ்ஜிய சுழற்சி.

1.4 உயர்நிலை சீல் & நீண்ட சேவை வாழ்க்கை

குறைந்த உராய்வு இருதரப்பு சீல் வளையம் மற்றும் உள்ளமைக்கப்பட்ட எண்ணெய் சேமிப்பு பள்ளம் பொருத்தப்பட்டிருக்கும், சிலிண்டர் மிகக் குறைந்த தொடக்க அழுத்தம் மற்றும் நிலையான செயல்பாட்டைக் கொண்டுள்ளது. நிலையான எண்ணெய் இல்லாத லூப்ரிகேஷன் வடிவமைப்பு சுத்தமான தொழில் தரநிலைகளை சந்திக்கிறது. உகந்த உடைகள்-எதிர்ப்பு அமைப்பு 8 மில்லியனுக்கும் அதிகமான சுழற்சிகளின் சேவை வாழ்க்கையை உறுதி செய்கிறது, இது உபகரணங்கள் பராமரிப்பு அதிர்வெண்ணை வெகுவாகக் குறைக்கிறது.

1.5 நெகிழ்வான தாங்கல் & தூண்டல் கட்டமைப்பு

அடிப்படை அதிர்ச்சி உறிஞ்சுதல் மற்றும் இரைச்சல் குறைப்புக்கான நிலையான ரப்பர் தாங்கல்; இறுதித் தாக்கத்தை அகற்ற, அதிவேக அடிக்கடி செயல்படுவதற்கான விருப்பமான A-வகை காற்று இடையக. CDM3 மாதிரியானது உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் வருகிறது, M9B/A93/Z73 தொடர் காந்த சுவிட்சுகளுடன் நிகழ்நேர நிலை சமிக்ஞை கருத்து மற்றும் PLC தானியங்கி இணைப்புக் கட்டுப்பாடு ஆகியவற்றுடன் இணக்கமானது; எளிய சுழற்சி இயக்கத்திற்கான CM3 அல்லாத காந்த பதிப்பு.

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

1. வழக்கமான மாதிரி அமைப்பு: CDM3B25-100Z

குறியீடு பிரிவு	வரையறை
CM3 / CDM3	தொடர் வகை: CM3 = காந்த வளையம் இல்லாமல்; CDM3 = சுவிட்ச் மவுண்டிங்கிற்கான உள்ளமைக்கப்பட்ட காந்த வளையம்
பி / எஸ் / டி / டபிள்யூ / கே	இயக்க முறை: பி=இரட்டை நடிப்பு; S=Spring return; T=Spring நீட்டிப்பு; W=இரட்டை கம்பி; K=சுழற்றாத கம்பி
20/25/32/40	துளை அளவு (மிமீ)
பக்கவாதம் மதிப்பு	ஸ்ட்ரோக் நீளம் (மிமீ): இரட்டை நடிப்பு ≤300மிமீ; ஒற்றை நடிப்பு ≤100 மிமீ
Z	புதிய நிலையான பதிப்பு; பழைய பதிப்பிற்கு குறி இல்லை

2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

• காந்த இரட்டை நடிப்பு மாதிரி: CDM3B32-50Z (φ32 துளை, 50 மிமீ ஸ்ட்ரோக், உள்ளமைக்கப்பட்ட காந்த வளையம், இரட்டை நடிப்பு)

• சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன் மாடல்: CDM3S20-25Z (φ20 போர், 25 மிமீ ஸ்ட்ரோக், ஸ்பிரிங் ரீசெட்)

• சுழற்றாத துல்லிய மாதிரி: CDM3K40-100Z (φ40 துளை, 100 மிமீ ஸ்ட்ரோக், அறுகோண எதிர்ப்பு முறுக்கு கம்பி)

3. முக்கிய தொழில்நுட்ப அளவுருக்கள் (நிலையான வகை)

அளவுரு உருப்படி	விவரக்குறிப்பு
துளை அளவு	φ20 / φ25 / φ32 / φ40 மிமீ
வேலை அழுத்த வரம்பு	இரட்டை நடிப்பு: 0.1~1.0MPa; ஒற்றை நடிப்பு: 0.2~1.0MPa
ஆதார அழுத்தம்	1.5MPa
சுற்றுப்புற வெப்பநிலை	-10℃~+70℃ (காந்தமற்றது); -10℃~+60℃ (காந்த வகை)
இயக்க வேகம்	50~750மிமீ/வி
தாங்கல் முறை	நிலையான ரப்பர் தாங்கல்; விருப்பமான A-வகை காற்று தாங்கல்
போர்ட் நூல்	RC1/8 (φ20/25/32); RC1/4 (φ40)
உயவு முறை	எண்ணெய் இல்லாத செயல்பாடு (தொழிற்சாலைக்கு முன் உயவூட்டப்பட்டது)
பக்கவாதம் சகிப்புத்தன்மை	±1.4மிமீ

4. 0.5MPa தத்துவார்த்த உந்துதல் & பதற்றம் தரவு

4.1 இரட்டை நடிப்பு (CM3B) உந்துதல் மற்றும் பதற்றம் அட்டவணை

துளை (மிமீ)	உந்துதல் (N)	பதற்றம் (N)	கிடைமட்ட சுமை (கிலோ)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4

4.2 ஒற்றை நடிப்பு (CM3S ஸ்பிரிங் ரிட்டர்ன்) செயல்திறன் அட்டவணை

துளை (மிமீ)	உந்துதல் (N)	ஸ்பிரிங் ரீசெட் ஃபோர்ஸ் (N)	கிடைமட்ட சுமை (கிலோ)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0

5. மவுண்டிங் வகைகள் & டெரிவேட்டிவ் மாடல்கள்

5.1 பன்முகப்படுத்தப்பட்ட மவுண்டிங் முறைகள்

• பி அடிப்படை வகை: எண்ட் கவர் நூல்கள் வழியாக நேரடி நிறுவல், மிகவும் உலகளாவிய மற்றும் செலவு குறைந்த மவுண்டிங் முறை.

• எல் கால் மவுண்ட்: நிலையான கிடைமட்ட நிறுவலுக்கு அச்சு கால் அடைப்புக்குறி மூலம் சரி செய்யப்பட்டது.

• F/G Flange மவுண்ட்: செங்குத்து நிலையான நிலைப்பாட்டிற்கான கம்பி-பக்கம் / கம்பி-குறைவான பக்க விளிம்பு நிறுவல்.

• C/D க்ளீவிஸ் மவுண்ட்: ஸ்விங்கிங் மற்றும் இணைப்பு காட்சிகளுக்கான ஒற்றை க்ளீவிஸ் / டபுள் க்ளீவிஸ் இணைப்பு.

• ஈ ட்ரூனியன் மவுண்ட்: நெகிழ்வான ஸ்விங் இயக்கத்திற்கான கம்பி-குறைவான பக்க ட்ரன்னியன் அமைப்பு.

5.2 கோர் டெரிவேட்டிவ் தொடர்

• CDM3B: காந்த இரட்டை நடிப்பு வகை (நிலையான முக்கிய மாதிரி)

• CDM3S/T: காந்த ஒற்றை நடிப்பு வகை (வசந்த வருவாய் / வசந்த நீட்டிப்பு)

• CDM3W: காந்த இரட்டை தடி இரட்டை நடிப்பு வகை

• CDM3K: காந்த அல்லாத சுழலும் அறுகோண கம்பி வகை

• CDM3R: தீவிர விண்வெளி-வரையறுக்கப்பட்ட நிலையங்களுக்கு நேரடி அல்ட்ரா-தின் மவுண்டிங் வகை

6. CM3 vs CM2 தேர்வு ஒப்பீடு

ஒப்பீட்டு பொருள்	CM3 குறுகிய துருப்பிடிக்காத மினி சிலிண்டர்	CM2 நிலையான துருப்பிடிக்காத மினி சிலிண்டர்
துளை வரம்பு	φ20~40 (அதிக குட்டை உடல்)	φ20~40 (நிலையான உடல்)
பொருள்	304 துருப்பிடிக்காத எஃகு (அரிப்பை எதிர்க்கும்)	304 துருப்பிடிக்காத எஃகு (அரிப்பை எதிர்க்கும்)
மொத்த நீளம்	CM2 ஐ விட 13~29mm சிறியது	நிலையான நீள அளவுகோல்
எடை	CM2 ஐ விட 21% இலகுவானது	நிலையான எடை அளவுகோல்
அதிகபட்ச பக்கவாதம்	இரட்டை நடிப்பு ≤300 மிமீ	இரட்டை நடிப்பு ≤300 மிமீ
உந்துதல் வீச்சு	157~628N (நடுத்தர உந்துதல்)	157~628N (நடுத்தர உந்துதல்)
பொருந்தக்கூடிய சூழல்	ஈரப்பதம், பலவீனமான அமிலம்/காரம், சுத்தமான & இடமில்லாதது	ஈரப்பதம், பலவீனமான அமிலம்/காரம், சுத்தமான & நிலையான நிறுவல்
செலவு நிலை	நடுத்தர உயர் (கச்சிதமான மற்றும் உயர் அரிப்பு எதிர்ப்பு)	நடுத்தர உயர் (நிலையான அரிப்பு எதிர்ப்பு)
முக்கிய காட்சிகள்	விண்வெளி கட்டுப்படுத்தப்பட்ட + அரிப்பை எதிர்க்கும் துல்லியமான ஆட்டோமேஷன்	வழக்கமான நிறுவல் + அரிப்பை எதிர்க்கும் நிலையான நிலையங்கள்

7. 3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை தேர்வு: உண்மையான சுமை எடையின் படி துளை அளவை உறுதிப்படுத்தவும், 50% பாதுகாப்பு விளிம்பிற்குக் குறையாமல் ஒதுக்கவும். நடுத்தர உந்துதல், சுத்தமான மற்றும் அரிப்பை எதிர்க்கும் பணி நிலைமைகளுக்கு CM3 தொடர்களுக்கு முன்னுரிமை கொடுங்கள்.

2. பக்கவாதம் தேர்வு: உண்மையான வேலை பக்கவாதம் மற்றும் 10~20mm பாதுகாப்பு விளிம்பு. நிலையான ஸ்ட்ரோக் விதிகளைப் பின்பற்றவும்: இரட்டை நடிப்பு ≤300mm, ஒற்றை நடிப்பு ≤100mm.

3. செயல்பாட்டு கட்டமைப்பு: வழக்கமான இரட்டை நடிப்பு பரஸ்பர இயக்கத்திற்கு B ஐத் தேர்ந்தெடுக்கவும்; ஒற்றை நடிப்பு வசந்த மீட்டமைப்பு பாதுகாப்பு காட்சிகளுக்கு எஸ்; உயர் துல்லிய எதிர்ப்பு முறுக்கு பொருத்துதல் கோரிக்கைகளுக்கு கே.

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH CM3 புதிய தலைமுறை குறுகிய துருப்பிடிக்காத எஃகு மினி சிலிண்டர், அல்ட்ரா-காம்பாக்ட் லைட்வெயிட் உடல், 304 முழு துருப்பிடிக்காத அரிப்பு எதிர்ப்பு, எண்ணெய்-இலவச நீண்ட ஆயுள் செயல்பாடு மற்றும் பன்முகப்படுத்தப்பட்ட பெருகிவரும் முறைகள், உயர் நிலைப்புத்தன்மை மற்றும் இடத்தை சேமிக்கும் நடுத்தர உந்துதல் நேரியல் இயக்கம் தீர்வுகளை உணவு, மருத்துவம், மின்னணு மற்றும் மின்னணு மற்றும் பேக்கேஜிங் கருவிகளுக்கு வழங்குகிறது.

சூடான குறிச்சொற்கள்: CM3 தொடர் குறுகிய துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர், சீனா, உற்பத்தியாளர், சப்ளையர், தொழிற்சாலை, குறைந்த விலை, தரம், சமீபத்திய விற்பனை, மேம்பட்டது
