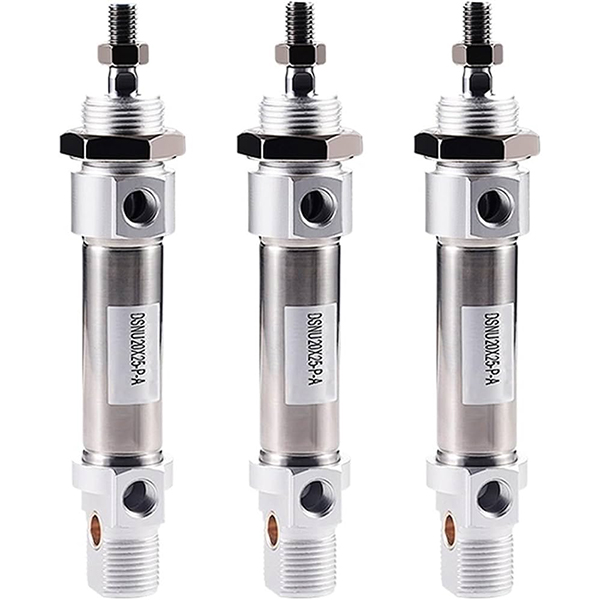

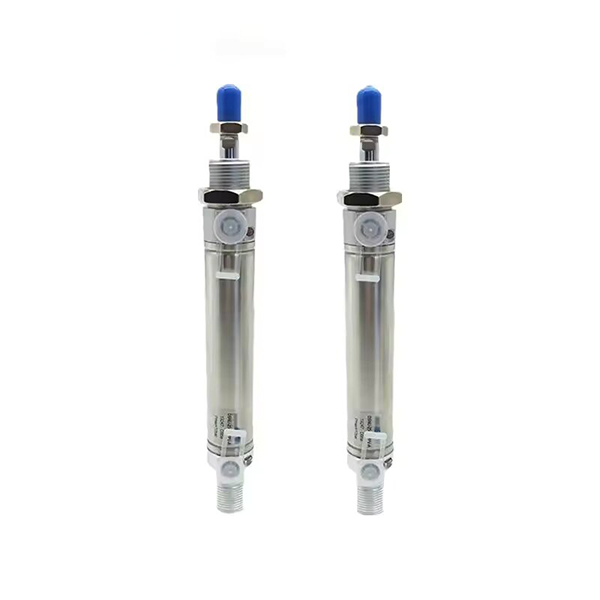

DSNU தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர்

SOLH DSNU துருப்பிடிக்காத எஃகு மினி நியூமேடிக் சிலிண்டர்கள் ISO 6432 & CETOP RP52P சர்வதேச தரங்களுடன் கண்டிப்பாக இணங்குகின்றன, இது FESTO DSNU அசல் சிலிண்டர்களுடன் முழுமையாக மாற்றக்கூடியது, மேலும் SMC CM2 மற்றும் Airtac MG தொடர்களுடன் நேரடி டிராப்-இன் மாற்றியமைக்க இணக்கமானது. முற்றிலும் SUS304 துருப்பிடிக்காத எஃகு பீப்பாய் மற்றும் போலி அலுமினிய முனை தொப்பிகள் கொண்ட பிஸ்டன் கம்பியில் இருந்து கட்டமைக்கப்பட்டுள்ளது, இது அதிக ஈரப்பதம், பலவீனமான அமிலம் மற்றும் பலவீனமான கார சூழல்களை தாங்கும் சிறந்த துரு-தடுப்பு மற்றும் அரிப்பு எதிர்ப்பு திறனை வழங்குகிறது, இது உணவு, மருந்து மற்றும் சுகாதாரமான தர தயாரிப்புகளுக்கு மிகவும் பொருத்தமானது. ரோலர் கிரிம்ப்டு எண்ட் கேப் இணைப்பு அதிர்வுக்கு எதிராக வலுவான கட்டமைப்பு நிலைத்தன்மையை உறுதி செய்கிறது. இது இரட்டை-நடிப்பு, வசந்த ஒற்றை-நடிப்பு மற்றும் DSNU-S அல்ட்ரா-ஷார்ட் காம்பாக்ட் பதிப்பு உட்பட பல்வேறு வகைகளை ஆதரிக்கிறது; விருப்பமான PPV சுய-அடாப்டிவ் ஏர் குஷன், நிலையான அதிவேக பரிமாற்றத்திற்காக 0.1~1.0MPa அழுத்த வரம்பில் தணிப்பை தானாகவே சரிசெய்கிறது. குறைந்த உராய்வு கலவை சீல் 8 மில்லியன் சுழற்சிகளுக்கு மேல் சேவை வாழ்க்கையுடன் எண்ணெய் இல்லாத செயல்பாட்டை செயல்படுத்துகிறது; உள்ளமைக்கப்பட்ட காந்த வளைய விருப்பம் PLC நிலை பின்னூட்டத்திற்கான பிரதான காந்த உணரிகளுடன் வேலை செய்கிறது. உணவு பதப்படுத்துதல், மருத்துவ பேக்கேஜிங், எலக்ட்ரானிக்ஸ் அசெம்பிளி மற்றும் கடுமையான நிலை தானியங்கு நிலையங்கள் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படும் நிலையான வெகுஜன உற்பத்தி மற்றும் போதுமான உலகளாவிய ஸ்பாட் சரக்குகளை நாங்கள் பராமரிக்கிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

DSNU தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் | ISO 6432 நிலையான அரிப்பை எதிர்க்கும் நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

SOLH DSNU தொடர் என்பது ISO 6432 மற்றும் CETOP RP52P சர்வதேச தரங்களுடன் முழுமையாக இணங்கக்கூடிய உயர் செயல்திறன் கொண்ட ஸ்டெயின்லெஸ் ஸ்டீல் மினி நியூமேடிக் சிலிண்டர் ஆகும். இது φ8 முதல் φ63 மிமீ வரையிலான துளை வரம்பை உள்ளடக்கியது, முழு SUS304 துருப்பிடிக்காத எஃகு சிலிண்டர் குழாய் மற்றும் பிஸ்டன் கம்பி, சுய-சரிசெய்யும் நியூமேடிக் குஷனிங், உயர்ந்த அரிப்பு எதிர்ப்பு மற்றும் தீவிர நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது. FESTO DSNU, SMC CM2 மற்றும் Airtac MG தொடர்களுடன் இணக்கமானது, இது உணவு, மருந்து, எலக்ட்ரானிக், பேக்கேஜிங், ஜவுளி மற்றும் ஈரப்பதம், பலவீனமான அமிலம் மற்றும் பலவீனமான கார வேலை நிலைமைகளுடன் சிறப்பு தானியங்கு காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

1.1 உலகளாவிய தரநிலை மற்றும் முழு பரிமாற்றம்

ISO 6432 மற்றும் CETOP RP52P உலகளாவிய தொழில்துறை தரநிலைகளின்படி கண்டிப்பாக உற்பத்தி செய்யப்படுகிறது, அனைத்து பெருகிவரும் பரிமாணங்கள் மற்றும் இடைமுக விவரக்குறிப்புகள் உலகளவில் ஒருங்கிணைக்கப்பட்டுள்ளன. இது பிரதான சர்வதேச பிராண்ட் மினி சிலிண்டர்களுடன் முழுமையான பரிமாற்றத்தை அடைகிறது, பூஜ்ஜிய-மாற்ற மாற்றத்தை ஆதரிக்கிறது மற்றும் நிலையான தானியங்கு சாதனங்களின் தொகுதி மேம்படுத்தலை ஆதரிக்கிறது.

1.2 முழு துருப்பிடிக்காத எஃகு அரிப்பை-எதிர்ப்பு அமைப்பு

பிரீமியம் SUS304 ஸ்டெயின்லெஸ் ஸ்டீல் சிலிண்டர் டியூப் மற்றும் பிஸ்டன் ராட், போலியான அலுமினிய அலாய் எண்ட் கவர்களுடன் பொருந்துகிறது. ஒருங்கிணைந்த பொருள் அமைப்பு சிறந்த துரு-தடுப்பு, அரிப்பு எதிர்ப்பு மற்றும் அதிக வலிமை செயல்திறனை வழங்குகிறது, அதிக ஈரப்பதம், தூசி, பலவீனமான அமிலம் மற்றும் பலவீனமான காரம் போன்ற கடுமையான சூழல்களுக்கு ஏற்றவாறு, சாதாரண அலுமினிய மினி சிலிண்டர்களை விட நீடித்தது.

1.3 ரோலர் க்ரிம்ப்டு ஃபர்ம் அமைப்பு

இறுக்கமான மற்றும் உறுதியான ஒட்டுமொத்த கட்டமைப்பு, சிறந்த அதிர்வு எதிர்ப்பு மற்றும் நிலையான செயல்பாடு ஆகியவற்றுடன் இறுதி கவர் இணைப்புக்கான தொழில்முறை ரோலர் கிரிம்பிங் சீல் தொழில்நுட்பத்தை ஏற்றுக்கொள்வது. நெறிப்படுத்தப்பட்ட சுற்று நேரான வடிவம் எளிமையான அமைப்பு மற்றும் வசதியான தினசரி பிரித்தெடுத்தல் மற்றும் பராமரிப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது பிற்கால செயல்பாட்டு செலவுகளைக் குறைக்கிறது.

1.4 பன்முகப்படுத்தப்பட்ட இயக்கம் மற்றும் குறுகிய-வகை கச்சிதமான விருப்பங்கள்

• DSNU இரட்டை நடிப்பு: ட்யூவல்-எண்ட் ஏர் இன்டேக் ரெசிப்ரோகேட்டிங் மோஷன், வழக்கமான நேரியல் ஆட்டோமேஷனுக்கான மிகவும் உலகளாவிய நிலையான வகை.

• DSNU-...-P ஒற்றை நடிப்பு (புஷ் அவுட்): ஸ்பிரிங் புஷ்-அவுட் அமைப்பு, பாதுகாப்பு ரீசெட் காட்சிகளுக்கான மின் தோல்விக்குப் பிறகு தானியங்கி நீட்டிப்பு.

• DSNU-...-R ஒற்றை நடிப்பு (பின் இழுக்கவும்): ஸ்பிரிங் ரிட்டர்ன் அமைப்பு, பாதுகாப்பு நிலைப்படுத்தல் பொறிமுறைகளுக்கான மின் தோல்விக்குப் பிறகு தானாகவே திரும்பப் பெறுதல்.

• DSNU-...-PPV சுய-சரிசெய்தல் குஷன்: டூயல்-எண்ட் புத்திசாலித்தனமான சுய-சரிசெய்யும் நியூமேடிக் பஃபர், கையேடு சரிசெய்தல் தேவையில்லை, முழு அழுத்த வரம்பு அதிவேக செயல்பாட்டிற்கு ஏற்றது.

• DSNU-S குறுகிய வகை: ஒட்டுமொத்த நீளத்தில் 35 மிமீ குறைவாகவும், நிலையான வகையை விட 40% குறுகலான அகலமாகவும், அதி-குறுகிய இட நிறுவல் காட்சிகளுக்காக தனிப்பயனாக்கப்பட்டது.

1.5 மேம்படுத்தப்பட்ட குஷன் & குறைந்த உராய்வு சீல் அமைப்பு

அடிப்படை இரைச்சல் மற்றும் தாக்கம் குறைப்புக்கான எலாஸ்டிக் பஃபர் பேட் (P) பொருத்தப்பட்ட தரநிலை; விருப்பமான புதுமையான PPV சுய-சரிசெய்தல் காற்று குஷன், அதிவேக அடிக்கடி இயக்கத்திற்கான தானியங்கி தகவமைப்பு இடையகத்துடன் 0.1~1.0MPa முழு அழுத்த வரம்பிற்கு ஏற்றது. இருதரப்பு குறைந்த உராய்வு கலவை முத்திரை மற்றும் உள்ளமைக்கப்பட்ட எண்ணெய் சேமிப்பு பள்ளம் பொருத்தப்பட்ட, சிலிண்டர் மிகக் குறைந்த தொடக்க அழுத்தம், நிலையான எண்ணெய் இல்லாத செயல்பாடு மற்றும் 8 மில்லியனுக்கும் அதிகமான சுழற்சிகளின் சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.

1.6 துல்லியமான காந்த தூண்டல் கட்டமைப்பு

விருப்பமான உள்ளமைக்கப்பட்ட காந்த வளையம் (A குறியீடு) FESTO SMT மற்றும் SMC M9B தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது, நிகழ்நேர துல்லியமான பிஸ்டன் நிலை கண்டறிதல் மற்றும் PLC சிக்னல் இணைப்புக் கட்டுப்பாடு, தானியங்கு சுழற்சி நிலைப்படுத்தல் மற்றும் அறிவார்ந்த கண்காணிப்பை ஆதரிக்கிறது.

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

1. வழக்கமான மாதிரி அமைப்பு: DSNU25-100-PPV-A-MQ

குறியீடு பிரிவு	வரையறை
DSNU	தொடர் குறியீடு: ISO 6432 நிலையான இரட்டை நடிப்பு மினி சிலிண்டர்
25	துளை அளவு (மிமீ): 8/10/12/16/20/25/32/40/50/63
100	ஸ்ட்ரோக் நீளம் (மிமீ): இரட்டை நடிப்பு ≤500மிமீ; ஒற்றை நடிப்பு ≤150 மிமீ
பிபிவி / பி	தாங்கல் வகை: PPV = சுய-சரிசெய்யும் காற்று குஷன்; பி = எலாஸ்டிக் பஃபர் பேட்
A	உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் (நிலை உணர்தல் விருப்பமானது)
MQ / MA / MH / KP	மவுண்டிங் குறியீடு: MQ=லேட்டரல் போர்ட் ஃபிளேன்ஜ்; MA=அச்சு துறைமுக விளிம்பு; MH=நேரடி மவுண்டிங்; கேபி=கிளாம்பிங் யூனிட்

2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

• டபுள் ஆக்டிங் பிபிவி குஷன் மேக்னடிக் மாடல்: DSNU32-75-PPV-A-MQ (32 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், பக்கவாட்டு விளிம்பு மவுண்டிங், காந்தம் பொருத்தப்பட்டது)

• குறுகிய வகை இரட்டை நடிப்பு மீள் குஷன் மாதிரி: DSNU-S20-50-P-A (20மிமீ துளை, 50மிமீ ஸ்ட்ரோக், அல்ட்ரா-காம்பாக்ட் ஷார்ட் பாடி, காந்தம் பொருத்தப்பட்டது)

• சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன் மாடல்: DSNU16-30-R-P-A (16 மிமீ துளை, 30 மிமீ ஸ்ட்ரோக், ஸ்பிரிங் ரீசெட், காந்தம் பொருத்தப்பட்டது)

3. முக்கிய தொழில்நுட்ப அளவுருக்கள் (நிலையான வகை)

அளவுரு உருப்படி	விவரக்குறிப்பு
துளை அளவு	φ8/10/12/16/20/25/32/40/50/63 மிமீ
வேலை அழுத்த வரம்பு	இரட்டை நடிப்பு: 0.1~1.0MPa; ஒற்றை நடிப்பு: 0.2~1.0MPa
ஆதார அழுத்தம்	1.5MPa
வேலை வெப்பநிலை	-20℃~80℃ (காந்தமற்றது); -10℃~60℃ (காந்த வகை)
இயக்க வேகம்	50~750மிமீ/வி (அதிவேக தழுவலுக்கான பிபிவி காற்று குஷன்)
தாங்கல் முறை	நிலையான மீள் குஷன் (பி); விருப்பமான சுய-சரிசெய்தல் PPV காற்று குஷன்
போர்ட் நூல்	M5 (8/10/12/16); G1/8 (20/25/32); G1/4 (40/50); G3/8 (63)
உயவு முறை	எண்ணெய் இல்லாத செயல்பாடு (தொழிற்சாலைக்கு முன் உயவூட்டப்பட்டது)
பக்கவாதம் சகிப்புத்தன்மை	≤150மிமீ: ±1.0மிமீ; >150மிமீ: ±1.5மிமீ

4. 0.5MPa கோட்பாட்டு உந்துதல் மற்றும் பதற்றம் குறிப்பு விளக்கப்படம் (ஒற்றை கம்பி)

4.1 இரட்டை நடிப்பு (DSNU) செயல்திறன் தரவு

துளை (மிமீ)	உந்துதல் (N)	பதற்றம் (N)	கிடைமட்ட சுமை (கிலோ)
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9

4.2 ஒற்றை நடிப்பு (DSNU-R ஸ்பிரிங் ரிட்டர்ன்) செயல்திறன் தரவு

துளை (மிமீ)	உந்துதல் (N)	ஸ்பிரிங் ரீசெட் ஃபோர்ஸ் (N)	கிடைமட்ட சுமை (கிலோ)
16	90	20	4.5
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0

5. மவுண்டிங் ஃபார்ம்கள் & டெரிவேட்டிவ் மாடல்கள்

5.1 பல்வகை யுனிவர்சல் மவுண்டிங் முறைகள்

• MQ பக்கவாட்டு போர்ட் ஃபிளேன்ஜ்: வழக்கமான ஆட்டோமேஷன் தளவமைப்புக்கான மிகவும் உலகளாவிய வகை, பக்கவாட்டு காற்று நுழைவாயிலுடன் நிலையான விளிம்பு நிலையான மவுண்டிங்

• MA அச்சு போர்ட் Flange: அச்சு காற்று நுழைவாயில் வடிவமைப்பு, வரையறுக்கப்பட்ட அச்சு நிறுவல் இடத்திற்கு சிறப்பாக மாற்றியமைக்கப்பட்டது

• MH நேரடி மவுண்ட்: எண்ட் கவர் நேரடி பொருத்துதல் அமைப்பு, குறுகிய இடைவெளி நிறுவலுக்கு தீவிர மெல்லிய உடல்

• கேபி கிளாம்பிங் யூனிட்: தன்னிச்சையான ஸ்ட்ரோக் பொசிஷன் ஃபிக்சிங் மற்றும் ஆன்டி-ஆஃப்செட் பொசிஷனிங்கிற்கான உள்ளமைக்கப்பட்ட பூட்டுதல் செயல்பாடு

• FA/FB முன்/பின்புற ஃபிளேன்ஜ்: முன் மற்றும் பின்புற பிளாட் ஃபிளாஞ்ச் பொருத்துதல், ஐஎஸ்ஓ நிலையான மவுண்டிங் ஆக்சஸரீஸுடன் முழுமையாக இணக்கமானது

5.2 கோர் டெரிவேட்டிவ் தொடர்

• DSNU தரநிலை: பொது ஆட்டோமேஷனுக்கான மீள் அல்லது காற்று இடையகத்துடன் கூடிய உலகளாவிய இரட்டை நடிப்பு வகை

• DSNU-S குறுகிய வகை: கச்சிதமான சுருக்கப்பட்ட உடல், அதி-குறுகிய இட நிறுவல் காட்சிகளுக்கு பிரத்தியேகமானது

• DSNU-...-P/R ஒற்றை நடிப்பு: ஸ்பிரிங் புஷ்-அவுட் / ஸ்பிரிங் ரிட்டர்ன் சிங்கிள் நடிப்பு மாதிரிகள் பாதுகாப்பு ரீசெட் வேலை நிலைமைகள்

• DSNU-...-PPV சுய-சரிசெய்தல் குஷன்: புத்திசாலித்தனமான அடாப்டிவ் பஃபரிங், அதிவேக அடிக்கடி சுழற்சி செயல்பாட்டிற்கு விரும்பப்படுகிறது

6. DSNU vs CM2 vs MG தேர்வு ஒப்பீடு

ஒப்பீட்டு பொருள்	DSNU (FESTO ஸ்டாண்டர்ட்)	CM2 (SMC தரநிலை)	எம்ஜி (ஏர்டாக் எகானமி)
துளை வரம்பு	φ8~63 (முழு முழு விவரக்குறிப்புகள்)	φ20~40 (நடுத்தர உந்துதல்)	φ20~63 (நடுத்தர மற்றும் உயர் உந்துதல்)
பொருள்	முழு SUS304 துருப்பிடிக்காத எஃகு குழாய் & கம்பி	முழு SUS304 துருப்பிடிக்காத எஃகு	முழு SUS304 துருப்பிடிக்காத எஃகு
தாங்கல் வகை	சுய-சரிசெய்தல் PPV காற்று குஷன்	கைமுறையாக சரிசெய்யக்கூடிய காற்று குஷன்	கைமுறையாக சரிசெய்யக்கூடிய காற்று குஷன்
உடல் நீளம்	நிலையான / DSNU-S குறுகிய விருப்பத்தேர்வு	நிலையான நீளம்	நிலையான நீளம்
உந்துதல் வீச்சு	101~1559N (பரந்த கவரேஜ்)	157~628N (நடுத்தர)	157~1559N (நடுத்தர மற்றும் உயர்)
அரிப்பு எதிர்ப்பு	சிறந்த (CRC2 நடுத்தர அரிப்பு எதிர்ப்பு)	உயர்ந்தது (வலுவான அரிப்பு மற்றும் சுத்தமான சூழல்)	நல்லது (ஈரமான மற்றும் பலவீனமான அமிலம்/கார சூழல்)
விலை நிலைப்படுத்தல்	நடுத்தர உயர் (இறக்குமதிக்கு சமமான தரம்)	நடுத்தர உயர் (இறக்குமதிக்கு சமமான தரம்)
சேவை வாழ்க்கை	≥8 மில்லியன் சுழற்சிகள்	≥8 மில்லியன் சுழற்சிகள்	நடுத்தர (செலவு குறைந்த உள்நாட்டு தரம்)
முக்கிய பயன்பாட்டு காட்சிகள்	பொது ஆட்டோமேஷன், உணவு மற்றும் மருந்து, அதிவேக செயல்பாடு	வலுவான அரிப்பு, நீண்ட ஆயுள், அதி சுத்தமான வேலை நிலைமைகள்	நடுத்தர உயர் சுமை, அரிப்பு எதிர்ப்பு, பட்ஜெட் நட்பு திட்டங்கள்

7. 3-படி விரைவான தேர்வு வழிகாட்டி

1. துளை தேர்வு: உண்மையான சுமை எடைக்கு ஏற்ப பொருத்தமான துளை அளவைத் தேர்ந்தெடுக்கவும், 50% க்கும் அதிகமான பாதுகாப்பு விளிம்பை ஒதுக்கவும். அதிவேக செயல்பாடு, அரிப்பு எதிர்ப்பு மற்றும் சர்வதேச தரநிலை பொருந்தக்கூடிய கோரிக்கைகளுக்கு DSNU தொடர்களுக்கு முன்னுரிமை கொடுங்கள்.

2. பக்கவாதம் தேர்வு: உண்மையான வேலை பக்கவாதம் மற்றும் 10~20mm பாதுகாப்பு விளிம்பு; நிலையான ஸ்ட்ரோக் வரம்புகளைப் பின்பற்றவும்: இரட்டை நடிப்பு ≤500mm, ஒற்றை நடிப்பு ≤150mm.

3. செயல்பாட்டு கட்டமைப்பு: அதிவேக செயல்பாட்டிற்கு (>500mm/s) PPV சுய-சரிசெய்யும் காற்று குஷனைத் தேர்வு செய்யவும்; குறுகிய நிறுவல் இடத்திற்கு DSNU-S குறுகிய வகையைத் தேர்ந்தெடுக்கவும்; ஒரு காந்த வளையம் + SMT/M9B சுவிட்சுகளுடன் தானாக நிலை கண்டறிதல்

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH DSNU ISO 6432 துருப்பிடிக்காத எஃகு மினி சிலிண்டர் முழு அரிப்பை எதிர்க்கும் துருப்பிடிக்காத எஃகு அமைப்பு, சுய-சரிசெய்தல் அறிவார்ந்த தாங்கல், எண்ணெய் இல்லாத நீண்ட ஆயுட்கால செயல்பாடு மற்றும் பல்வகைப்பட்ட மவுண்டிங் விருப்பங்கள், உணவு, மினி சிலிண்டர்கள் மற்றும் மினி சிலிண்டர்களுக்கு உயர் தரமான தீர்வாக சேவை செய்கிறது. ஆட்டோமேஷன் உபகரணங்கள்.
