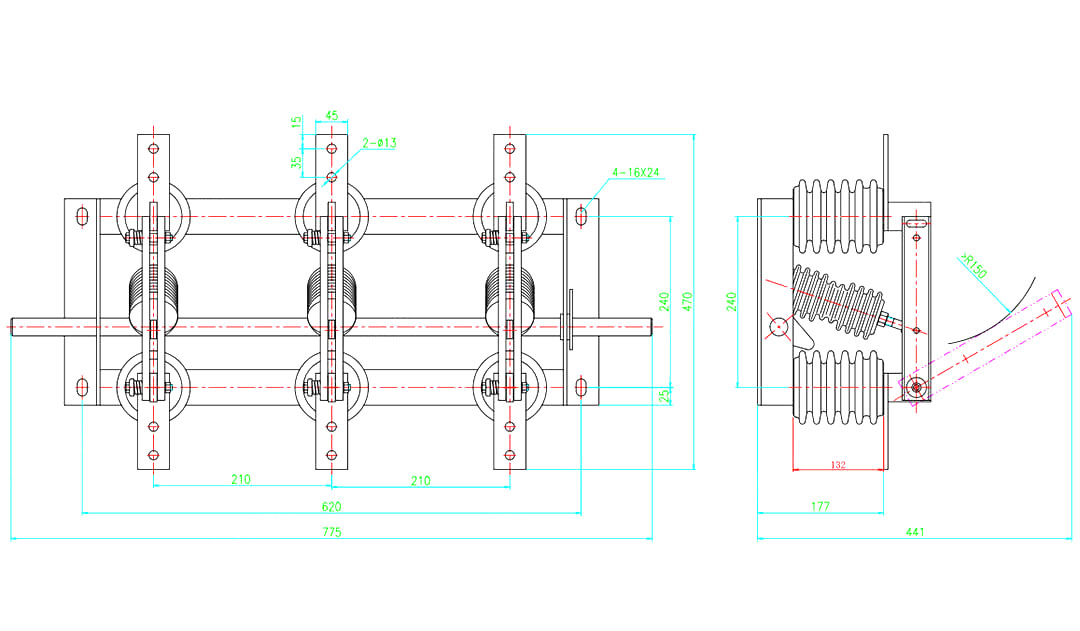

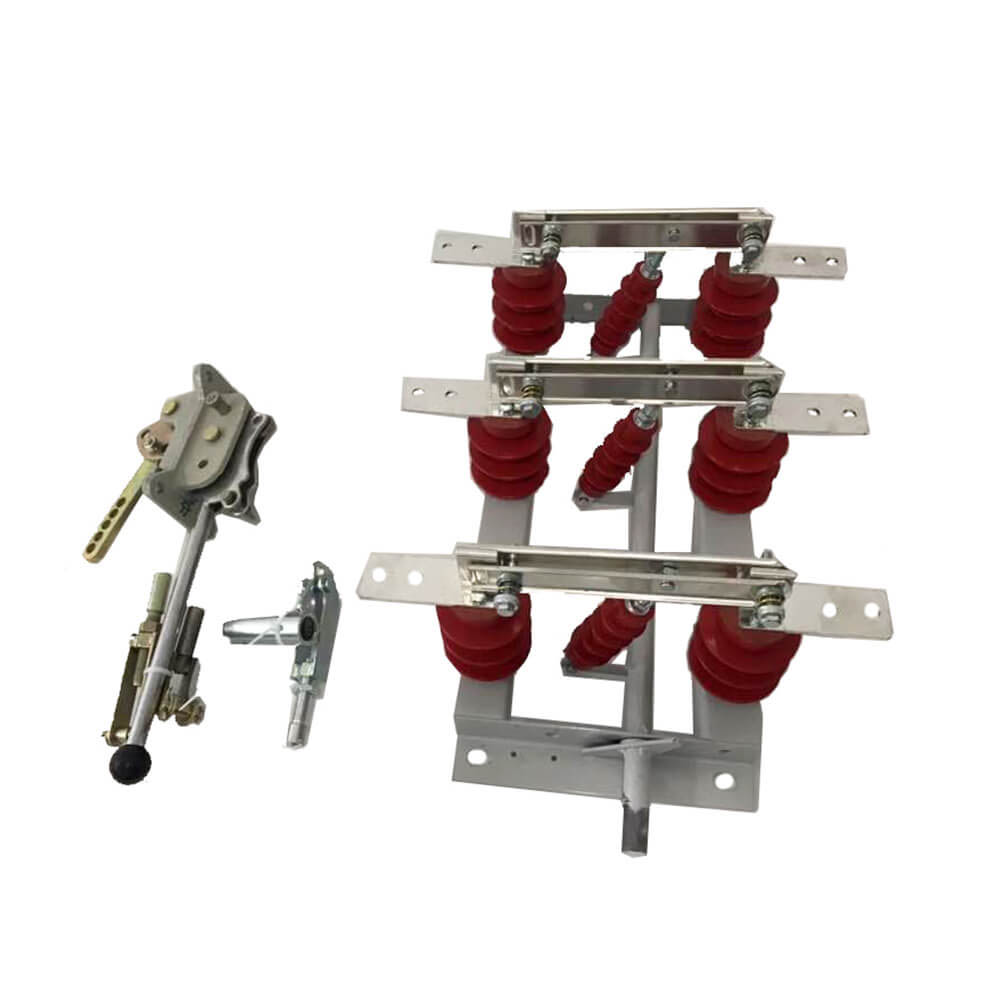

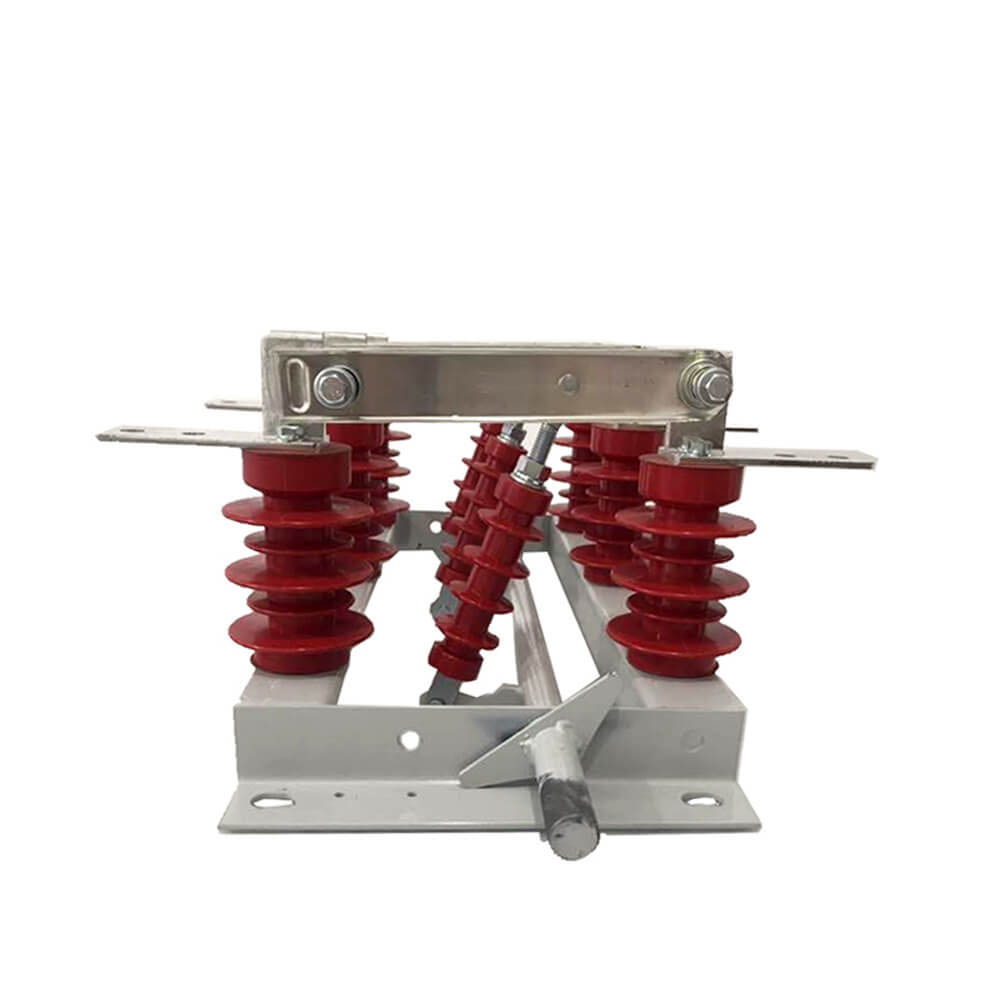

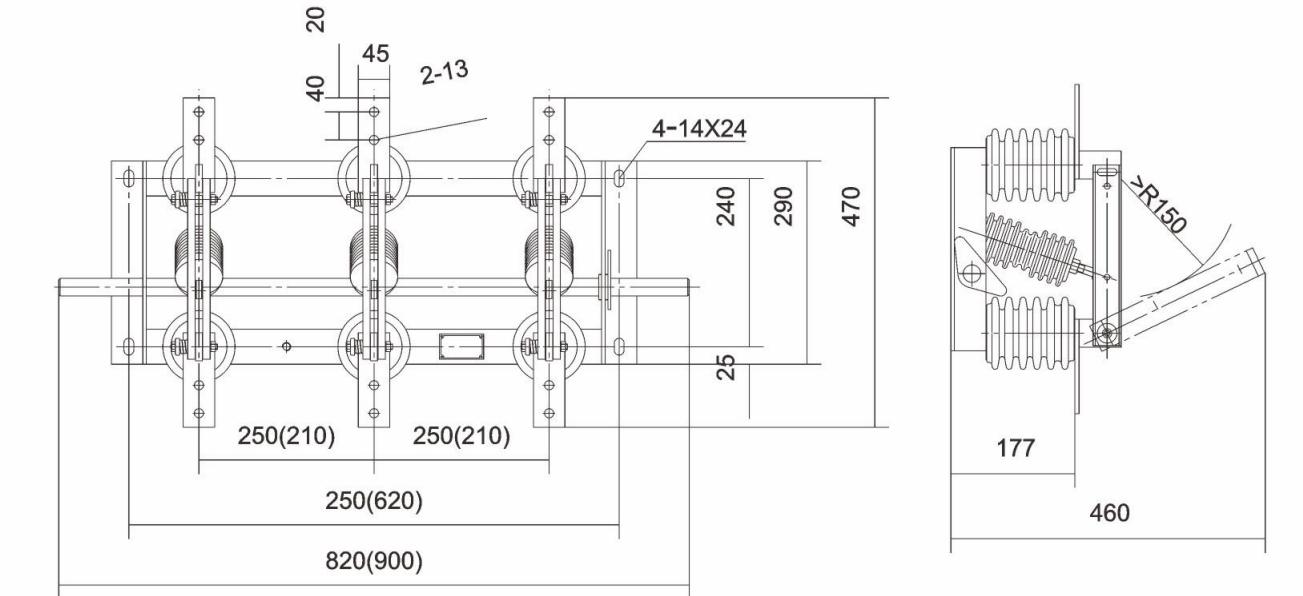

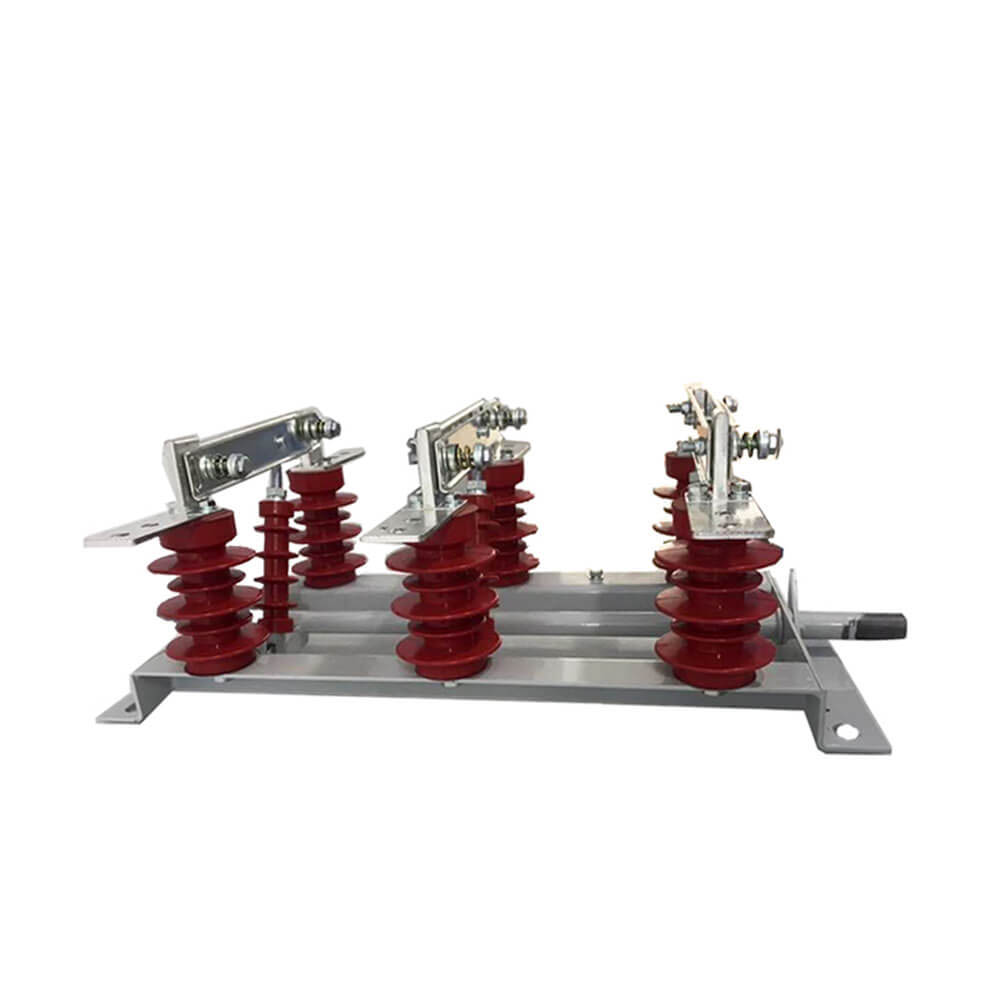

GN19-12/400, 630, 1000, 1250 வகை துண்டிப்பு சுவிட்சின் கடத்தும் பகுதி ஒவ்வொரு கட்டத்திற்கும் இரண்டு தூண் இன்சுலேட்டர்களால் அடித்தளத்தில் சரி செய்யப்படுகிறது. (GN19-12C/400, 630, 1000, 1250 வகைகளில் ஒரு தூண் இன்சுலேட்டர் மற்றும் ஒரு பீங்கான் உறை இன்சுலேட்டர் உள்ளது.) மூன்று கட்டங்கள் இணையாக நிறுவப்பட்டுள்ளன, மேலும் கடத்தும் பகுதியானது தொடர்பு கத்திகள் மற்றும் தொடர்பு வைத்திருப்பவர்கள் (அல்லது கடத்தும் தண்டுகள்) நிலையான தொடர்புகளைக் கொண்டுள்ளது. தொடர்பு கத்தியின் ஒவ்வொரு கட்டமும் டை இன்சுலேட்டர், டை இன்சுலேட்டரின் நடுவில் இணைக்கப்பட்டு இணைக்கப்பட்ட சுழல் அடிவாரத்தில் நிறுவப்பட்டுள்ளது. சுழல் இணைக்கும் கம்பி (பயனர் வழங்கியது) மற்றும் CS6-1 வகை நகரும் பொறிமுறையுடன் இணைக்கப்பட்டுள்ளது. இணைக்கும் தொடர்பு கத்தி இரண்டு துளையிடப்பட்ட செப்புத் தகடுகளால் ஆனது, இது கீழ் வெப்பநிலையைக் குறைக்க தொடர்பு கத்தியின் வெப்பச் சிதறல் பகுதியை அதிகரிப்பது மட்டுமல்லாமல், தொடர்பு கத்தியின் இயந்திர வலிமையையும் மேம்படுத்துகிறது, இதனால் சுவிட்சின் மாறும் நிலைத்தன்மை மேம்படுத்தப்படுகிறது. தொடர்பு கத்தியின் ஒரு முனையானது தொடர்புத் தொகுதியில் (அல்லது கடத்தும் கம்பியில்) போல்ட் (ஷாவின் கார்) மூலம் பொருத்தப்பட்டுள்ளது. GN19-12/1000, 1250 காந்த பூட்டுதல் தட்டு நிறுவல் தொடர்பு, பிளஸ் காந்த பூட்டு தட்டு நோக்கம் என்று ஒரு பெரிய குறுகிய சுற்று மின்னோட்டத்தை இரண்டு பள்ளம் தொடர்பு கத்தி அதிகரிக்க போது| ஈர்ப்பு. GN19-12/400, 630 துண்டிப்பு சுவிட்சுகள் மின்னோட்டத்தின் மூலம் ஒரு சிறிய வரம்பைக் கொண்டுள்ளன, எனவே காந்த பூட்டுதல் தட்டு சேர்க்க வேண்டிய அவசியமில்லை.
1. தனிமைப்படுத்தல் மற்றும் பாதுகாப்பு: துண்டிக்கப்பட்ட பிறகு, நம்பகமான இன்சுலேடிங் இடைவெளி நிறுவப்பட்டது
2. வரி மாறுதல்: செயல்பாட்டுத் தேவைகளுக்கு ஏற்ப வரியை மாற்றி இணைக்கவும்.
3. குறைந்த மின்னோட்ட மாறுதல்: புஷிங், பஸ்பார்கள், இணைப்பிகள், குறுகிய கேபிள்கள், மின்னழுத்தத்தை சமன்படுத்தும் மின்தேக்கிகளின் மின்தேக்கி மின்னோட்டங்கள், இரட்டை பஸ் மாறுதலின் போது சுற்றும் நீரோட்டங்கள் மற்றும் மின்னழுத்த மின்மாற்றிகளின் தூண்டுதல் நீரோட்டங்கள் போன்ற மின்னோட்டத்தில் சிறிய மின்னோட்டங்களை மாற்றுவதற்குப் பயன்படுகிறது.
4. மின்மாற்றி உற்சாகமான மின்னோட்டம்: வெவ்வேறு கட்டமைப்பு வகைகளின் குறிப்பிட்ட சூழ்நிலைகளைப் பொறுத்து, சில திறன்களின் மின்மாற்றிகளின் சுமை இல்லாத தூண்டுதல் மின்னோட்டத்தை மாற்றலாம்.
நடுத்தர மின்னழுத்த தனிமைப்படுத்திகளின் வகைகள்
நிறுவல் முறைகளின் அடிப்படையில் நடுத்தர மின்னழுத்த தனிமைப்படுத்திகளை வெளிப்புற மற்றும் உட்புற வகைகளாகப் பிரிக்கலாம்:
- வெளிப்புற நடுத்தர மின்னழுத்த தனிமைப்படுத்திகள்: காற்று, மழை, பனி, அழுக்கு, ஒடுக்கம், பனி மற்றும் உறைபனி போன்ற இயற்கை காரணிகளைத் தாங்கும் திறன் கொண்டது, வெளிப்புற தளங்களில் நிறுவுவதற்கு ஏற்றது.
- உட்புற நடுத்தர மின்னழுத்த தனிமைப்படுத்திகள்: உட்புற சூழல்களுக்கு ஏற்றது, பொதுவாக அதிக காப்பு செயல்திறன் தேவைப்படுகிறது.
காப்பு ஆதரவின் கட்டமைப்பின் அடிப்படையில், அவற்றை மேலும் பிரிக்கலாம்:
- ஒற்றை-நெடுவரிசை தனிமைப்படுத்தல் சுவிட்ச்: மேல்நிலை பஸ்பாருக்குக் கீழே உள்ள செங்குத்து இடத்தை மின் காப்புப் பொருளாக நேரடியாகப் பயன்படுத்தவும், இடத்தைச் சேமிக்கவும், இணைக்கும் கடத்திகளைக் குறைக்கவும், மற்றும் தெளிவான துண்டிப்பு நிலைகளை வழங்கவும், குறிப்பாக அதி-உயர் மின்னழுத்த பரிமாற்றத்திற்கு ஏற்றது.
- இரட்டை நெடுவரிசை தனிமை ஸ்விட்ச்: அதிக தற்போதைய தேவைகளுக்கு ஏற்றது, அதிக நிலைத்தன்மையை வழங்குகிறது.
- மூன்று நெடுவரிசை தனிமை ஸ்விட்ச்: மிகவும் சிக்கலான சக்தி அமைப்புகளுக்கு ஏற்றது, சிறந்த சுமை திறன் மற்றும் நம்பகத்தன்மையை வழங்குகிறது.
1:பாதுகாப்பு தனிமைப்படுத்தல் செயல்பாடு - மின் உபகரணங்கள் பராமரிப்பின் போது, பராமரிப்பு பணியாளர்களின் பாதுகாப்பை உறுதி செய்வதற்காக இது தெளிவான மின் இடைவெளி மற்றும் துண்டிப்பு புள்ளியை வழங்குகிறது.
2: செயல்பாட்டு வரம்புகள் - தனிமைப்படுத்தும் சுவிட்சை சுமையின் கீழ் இயக்க முடியாது; சுமை நீரோட்டங்கள் அல்லது குறுகிய-சுற்று மின்னோட்டங்களை உடைக்க அல்லது மூடுவதற்கு இது பயன்படுத்தப்படக்கூடாது. ஒரு வில்-அணைக்கும் அறையுடன் பொருத்தப்பட்ட தனிமைப்படுத்தும் சுவிட்சுகள் சிறிய சுமைகள் மற்றும் இறக்கப்படாத வரிகளின் கீழ் செயல்பட முடியும்.
பவர்-ஆன் ஆபரேஷன்: முதலில் தனிமைப்படுத்தும் சுவிட்சை மூடவும், பின்னர் சர்க்யூட் பிரேக்கர் அல்லது லோட் சுவிட்சை மூடவும்.
பவர்-ஆஃப் ஆபரேஷன்: முதலில் சர்க்யூட் பிரேக்கர் அல்லது லோட் ஸ்விட்சைத் திறந்து, பிறகு தனிமைப்படுத்தும் சுவிட்சைத் திறக்கவும்.
தனிமைப்படுத்தும் சுவிட்சைத் தேர்ந்தெடுக்கும்போது, அதன் மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், மாறும் நிலைத்தன்மை மின்னோட்டம் மற்றும் வெப்ப நிலைத்தன்மை மின்னோட்டம் ஆகியவை பயன்பாட்டின் தேவைகளைப் பூர்த்தி செய்கின்றன என்பதை உறுதிப்படுத்தவும். சுமை மின்னோட்டம் இல்லாத சுற்றுகளை துண்டிப்பதே தனிமைப்படுத்தும் சுவிட்சின் முதன்மைப் பணியாகும், இது பாதுகாப்பான பராமரிப்புக்கு அனுமதிக்கிறது. தனிமைப்படுத்தும் சுவிட்சை இயக்கும் முன், சர்க்யூட் பிரேக்கர் சர்க்யூட்டைத் துண்டித்துள்ளதா என்பதை உறுதிப்படுத்தவும்.
தனிமைப்படுத்தும் சுவிட்சில் ஒரு சிறப்பு ஆர்க்-அணைக்கும் சாதனம் இல்லை; உபகரணங்கள் மற்றும் பணியாளர்களின் பாதுகாப்பை உறுதி செய்வதற்காக சுமை அல்லது குறுகிய சுற்று நிலைமைகளின் கீழ் அதை இயக்க வேண்டாம்.
 |
 |
 |

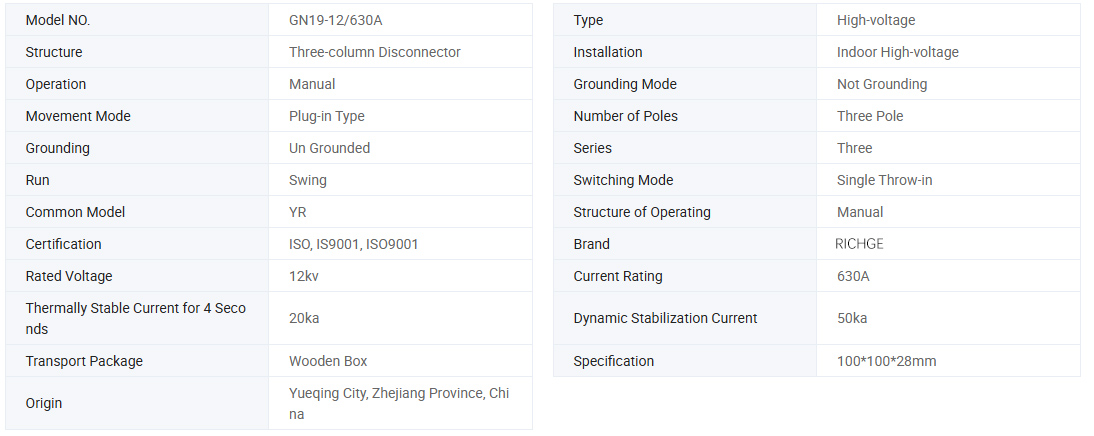

| மாதிரி |
மதிப்பிடப்பட்ட மின்னழுத்தம் (kV) |
மதிப்பிடப்பட்ட மின்னோட்டம் (A) |
மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் (தி/ 4கள்) |
மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் (தி) |
| GN19-12/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12/630-20 |
12 | 630 | 20 | 50 |
| GN19-12/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12/1250-31.5 |
12 | 1250 | 31.5 | 80 |
| GN19-12C/400-12.5 |
12 | 400 | 12.5 | 31.5 |
| GN19-12C/630-20 |
12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 |
12 | 1000 | 31.5 | 80 |
| GN19-12C/1250-31.5 |
12 | 1250 | 31.5 | 80 |
1. சுற்றுப்புற வெப்பநிலையின் மேல் வரம்பு +40℃, குறைந்த வரம்பு -l0℃, குறிப்பு: சேமிப்பு மற்றும் போக்குவரத்தை -25℃ இல் அனுமதிக்கவும்
2. உயரம் 1000 மீட்டருக்கு மேல் இல்லை
3. உறவினர் ஈரப்பதம்: தினசரி சராசரி 95%க்கு மேல் இல்லை, மாத சராசரி 90%க்கு மேல் இல்லை
4. நீராவி அழுத்தம்: தினசரி சராசரி 2.2 × 10-3Mpa க்கு மேல் இல்லை, மாத சராசரி 1.8 × 10-3Mpa க்கு மேல் இல்லை
5. சுற்றியுள்ள காற்று அரிக்கும் அல்லது எரியக்கூடிய வாயுக்கள், நீராவி மற்றும் பிற வெளிப்படையான மாசுபாட்டிலிருந்து விடுபட வேண்டும்.
6. வழக்கமான மற்றும் வன்முறை அதிர்வு இல்லை.
குறிப்பு: மேலே உள்ள நிபந்தனைகளுக்கு இணங்கவில்லை என்றால், சிக்கலைத் தீர்க்க உற்பத்தியாளருடன் கலந்தாலோசிக்கவும்
●OEM&ODM ஐ ஏற்கவும்:ஆம்
●சான்றிதழ்: CE, சோதனை அறிக்கைகள்
●உற்பத்தி நேரம்: 7~ 12 வேலை நாட்கள்
●உத்தரவாத காலம்: 12 மாதங்கள்
●டெலிவரி நேரம்: 15 நாட்கள்
●இந்த சுவிட்சை ஆர்டர் செய்யும் போது, மாதிரி விவரக்குறிப்பு, மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் பிற தொழில்நுட்பத் தரவைக் குறிப்பிடவும்.
●சிறப்புத் தேவைகள் இருந்தால், அவற்றைத் தீர்க்க எங்களுடன் பேச்சுவார்த்தை நடத்தலாம்.
