GW4 தொடர் வெளிப்புற ஏசி மின் துண்டிப்பான் 12kV 40.5kV ஒற்றை துருவ தனிமைப்படுத்தும் சூனியக்காரி

GW4-12(40.5) வெளிப்புற HV துண்டிப்பு சுவிட்ச்

  உயர் மின்னழுத்த துண்டிப்பான் என்பது மின் உற்பத்தி நிலையம் மற்றும் துணை மின்நிலையத்தின் மின் அமைப்பில் ஒரு முக்கியமான சுவிட்ச் சாதனமாகும், இது உயர் மின்னழுத்த சர்க்யூட் பிரேக்கருடன் பயன்படுத்தப்பட வேண்டும். மின்னழுத்தம் மற்றும் சுமை ஆகியவற்றின் கீழ் உயர் மின்னழுத்த உபகரணங்களின் வரிகளை இணைக்க, துண்டிக்க அல்லது மாற்றுவதற்கு இது பயன்படுத்தப்படுகிறது. அதன் முக்கிய செயல்பாடுகள்: பராமரிப்பு வேலைகளில் உயர் மின்னழுத்த மின் சாதனங்கள் மற்றும் சாதனங்களின் பாதுகாப்பை உறுதி செய்தல், மின்னழுத்தத்தை தனிமைப்படுத்த, பயன்படுத்த முடியாது மற்றும் துண்டிக்க முடியாது, உள்ளீடு சுமை மின்னோட்டம் மற்றும் குறுகிய-சுற்று மின்னோட்டம், வலுவான வளைவை உருவாக்காத சில மாறுதல் செயல்பாடுகளுக்கு மட்டுமே பயன்படுத்த முடியும், அதாவது, வில் அணைக்கும் செயல்பாடு இல்லை; நிறுவல் இருப்பிடத்தின் படி, ஒவ்வொரு மின்னழுத்த நிலைக்கும் விருப்பமான உபகரணங்களுடன், காப்புத் தூண்களின் எண்ணிக்கை, ஒற்றை நெடுவரிசை வகை, இரட்டை நெடுவரிசை வகை மற்றும் மூன்று நெடுவரிசை வகை ஆகியவற்றைப் பொறுத்து, உட்புற வகை மற்றும் வெளிப்புற வகைகளாகப் பிரிக்கலாம்.

  GW4-12(40.5)வெளிப்புற ஏசி உயர் மின்னழுத்த துண்டிப்பு சுவிட்ச் மின்னழுத்தத்துடன் சுற்று திறக்க மற்றும் மூட பயன்படுகிறது ஆனால் சுமை இல்லாத 50/60Hz, 12(40.5)kV பவர் சிஸ்டம். இது IEC129-1984 AC டிஸ்கனெக்ட் ஸ்விட்ச் மற்றும் எர்த்திங் ஸ்விட்ச் மற்றும் GB1985 மற்றும் பிற தொடர்புடைய தரநிலைகளுடன் ஒத்துப்போகிறது.

வேலை செய்யும் பொறிமுறை

  உயர் மின்னழுத்த துண்டிப்பான், உயர் மின்னழுத்த மின் சாதனங்கள் மற்றும் பராமரிப்புப் பணியில் உள்ள சாதனங்களின் பாதுகாப்பை உறுதி செய்ய முடியும், மேலும் மின்னழுத்தத்தை தனிமைப்படுத்தும் பாத்திரத்தை வகிக்கிறது. துண்டிக்கவும், சுமை மின்னோட்டத்தை உள்ளிடவும் மற்றும் குறுகிய-சுற்று மின்னோட்டத்தை உடைக்கவும் இதைப் பயன்படுத்த முடியாது. வலுவான வளைவை உருவாக்காத சில மாறுதல் செயல்பாடுகளுக்கு மட்டுமே இதைப் பயன்படுத்த முடியும், அதாவது ஆர்க் அணைக்கும் செயல்பாடு இல்லை. வெவ்வேறு நிறுவல் இடங்களின்படி, இது உட்புற வகை மற்றும் வெளிப்புற வகைகளாகப் பிரிக்கப்படலாம், மேலும் ஒவ்வொரு மின்னழுத்த நிலைக்கும் விருப்பமான உபகரணங்களுடன், காப்புத் தூண்களின் எண்ணிக்கையைப் பொறுத்து இது உட்புற வகை மற்றும் வெளிப்புற வகைகளாக பிரிக்கப்படலாம். இது உயர் மின்னழுத்த விநியோக சாதனத்தின் பவர்-ஆஃப் பகுதியை நேரடிப் பகுதியிலிருந்து நம்பத்தகுந்த முறையில் தனிமைப்படுத்த முடியும், இதனால் பராமரிப்புப் பணியின் பாதுகாப்பை உறுதி செய்ய முடியும். உயர் மின்னழுத்த துண்டிப்பாளரின் அனைத்து தொடர்புகளும் வெளிப்படையான முறிவு புள்ளிகளுடன் காற்றில் வெளிப்படும். டிஸ்கனெக்டரில் வில் அணைக்கும் சாதனம் இல்லை, எனவே சுமை மின்னோட்டம் அல்லது குறுகிய சுற்று மின்னோட்டத்தை துண்டிக்க இதைப் பயன்படுத்த முடியாது. இல்லையெனில், உயர் மின்னழுத்தத்தின் செயல்பாட்டின் கீழ், பிரேக்கிங் பாயிண்ட் ஒரு வலுவான வளைவை உருவாக்கும், அது தன்னை அணைக்க கடினமாக உள்ளது, மேலும் ஃப்ளாஷ்ஓவரை (கட்டங்கள் அல்லது கட்டங்களுக்கு இடையில் குறுகிய சுற்று), உபகரணங்களை எரித்து, தனிப்பட்ட பாதுகாப்பிற்கு ஆபத்தை ஏற்படுத்தலாம், இது "சுமையுடன் துண்டிக்கப்படுவதை இழுக்கும்" ஒரு தீவிர விபத்து.

  உயர் மின்னழுத்த துண்டிப்பான் கணினியின் செயல்பாட்டு முறையை மாற்ற சில சுற்றுகளை மாற்றவும் பயன்படுத்தலாம். எடுத்துக்காட்டாக, இரட்டை பஸ் சர்க்யூட்டில், உயர் மின்னழுத்த டிஸ்கனெக்டரை ஒரு பேருந்தில் இருந்து மற்றொரு பஸ்ஸுக்கு இயக்க சர்க்யூட்டை மாற்ற பயன்படுத்தலாம்.

கட்டமைப்பு அம்சம்

 இந்த துண்டிப்பு சுவிட்ச் பீடம், இன்சுலேடிங் பிரேஸ், எலக்ட்ரிக் மெட்டீரியல் மற்றும் ஆப்பரேட்டிங் மெக்கானிசம் ஆகியவற்றைக் கொண்டுள்ளது. ஒவ்வொரு துருவத்திலும் இரண்டு பிரேஸ்கள் உள்ளன, மேலும் ஒவ்வொரு பிரேஸின் மேற்புறத்திலும் மின்சார பிளேடு நிறுவப்பட்டுள்ளது மற்றும் இரண்டு பிளேடுகளின் இணைப்பு புள்ளி இரண்டு பிரேஸ்களுக்கு இடையில் உள்ளது. இயக்க பொறிமுறையை இயக்குவதன் மூலம், இரண்டு கத்திகள் மூடுவதற்கு தொண்ணூறு டிகிரி கிடைமட்டமாக சுழலும். நாம் மூன்று ஒற்றை-துருவ துண்டிப்பு சுவிட்சுகளை இன்டர்லிங்க் ராட் மூலம் இணைப்பு மூன்று-துருவ சுவிட்சில் இணைக்க முடியும். இந்த துண்டிப்பு சுவிட்சை CS11 வகை அல்லது CS17 வகை கையேடு பொறிமுறையுடன் பொருத்தலாம், அதில், CS17 ஆனது எர்த்டிங் பொருத்துதலுடன் துண்டிக்கப்பட்ட சுவிட்சில் பயன்படுத்தப்படும். (பயனர் தேவைக்கேற்ப மோட்டார் பொறிமுறையை நிறுவலாம்), நியாயமான அமைப்பு, நெகிழ்வான இயக்கம்; வசதியான நிறுவல், ஒற்றை துருவம் அல்லது மூன்று துருவங்களைப் பயன்படுத்த முடியும்; பரந்த தொடர்பு, பாதுகாப்பான மற்றும் நம்பகமான காப்பு. எர்த்திங் வகை பயனரின் தேவைக்கு ஏற்ப நெகிழ்வானது, ஒற்றை எர்த்திங் டூயல் எர்த்திங் அல்லது எர்த்திங் இல்லாமல் தேர்வு செய்யலாம்.

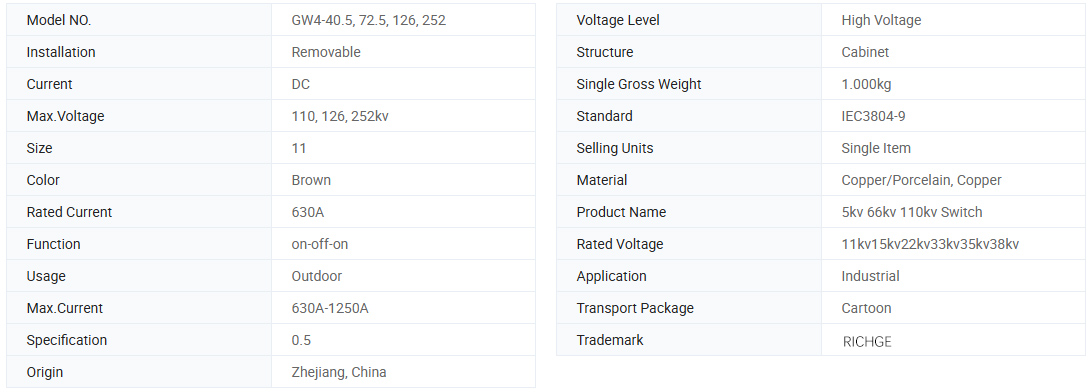

அடிப்படை தகவல்.

தொழில்நுட்ப அளவுரு

மாதிரி	மதிப்பிடப்பட்ட மின்னழுத்தம்(kV)	மதிப்பிடப்பட்ட மின்னோட்டம்(A)	மின்னோட்டத்தைத் தாங்கும் (kA)	4s குறுகிய நேரம் மின்னோட்டத்தைத் தாங்கும் (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40.5 GW4-40.5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

· வரைதல்

சுற்றுச்சூழல் நிலைமைகளைப் பயன்படுத்தவும்

1.உயரம்: ≤3000மீ;

2. சுற்றுப்புற வெப்பநிலை: -25℃~+40℃;

3. காற்றின் வேகம்: ≤35m/s;

4. மாசு பட்டம்: ≤III;

5. பூகம்பத்தின் தீவிரம்: ≤8 டிகிரி;

6. பொருந்தக்கூடிய சந்தர்ப்பங்கள் எரியக்கூடிய, வெடிபொருட்கள், காஸ்டிக் வாயு ஆகியவற்றிலிருந்து விடுபட வேண்டும்.

ஆர்டர் செய்யும் வழிமுறைகள்

●OEM&ODM ஐ ஏற்கவும்:ஆம்

●சான்றிதழ்: CE, சோதனை அறிக்கைகள்

●உற்பத்தி நேரம்: 7~ 12 வேலை நாட்கள்

●உத்தரவாத காலம்: 12 மாதங்கள்

●டெலிவரி நேரம்: 15 நாட்கள்

●இந்த சுவிட்சை ஆர்டர் செய்யும் போது, ​​மாதிரி விவரக்குறிப்பு, மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம் மற்றும் பிற தொழில்நுட்பத் தரவைக் குறிப்பிடவும்.

●சிறப்புத் தேவைகள் இருந்தால், அவற்றைத் தீர்க்க எங்களுடன் பேச்சுவார்த்தை நடத்தலாம்.
