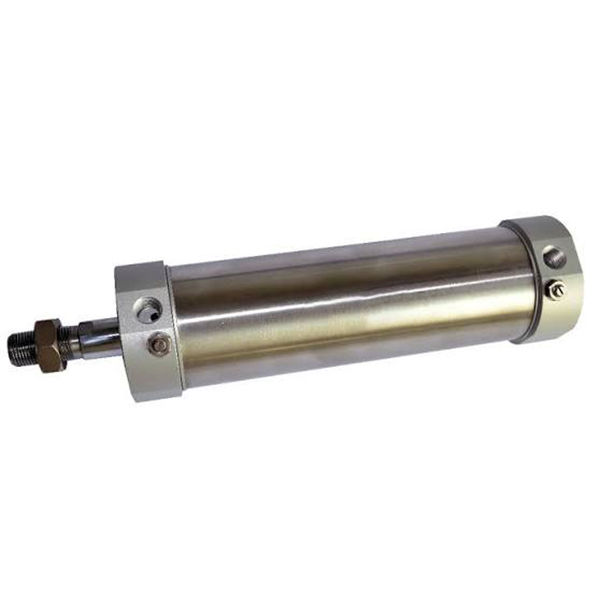

MG தொடர் துருப்பிடிக்காத ஸ்டீல் மினி சிலிண்டர் | JIS நிலையான அரிப்பை எதிர்க்கும் நியூமேடிக் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH MG தொடர் என்பது JIS தொழில்துறை தரநிலைகளுக்கு இணங்க தயாரிக்கப்பட்ட நீடித்த முழு துருப்பிடிக்காத எஃகு மினி நியூமேடிக் சிலிண்டர் ஆகும். இது φ20 முதல் φ63 மிமீ வரையிலான துளை வரம்பை உள்ளடக்கியது, இது சிக்கனமான MA தொடர் மற்றும் உயர்நிலை CM2 தொடர்களுக்கு இடையில் அமைந்துள்ளது. சிறந்த அரிப்பு எதிர்ப்பு, அதிர்வு எதிர்ப்பு மற்றும் மிக நீண்ட சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது, இது சிறந்த செலவு செயல்திறனை வழங்குகிறது. SMC CM2/CM3 தொடருடன் முழுமையாக மாற்றிக்கொள்ளக்கூடியது, இது உணவு, மருந்து, பேக்கேஜிங், எலக்ட்ரானிக்ஸ், ஈரப்பதம் மற்றும் பலவீனமான அமில-அடிப்படை வேலை சூழல்கள் உள்ளிட்ட நடுத்தர மற்றும் உயர்தர ஆட்டோமேஷன் காட்சிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

  1.1 JIS தரநிலை & உயர் பரிமாற்றம்

     ஒருங்கிணைந்த மவுண்டிங் பரிமாணங்கள் மற்றும் இடைமுகத் தரங்களுடன் JIS நிலையான விவரக்குறிப்புகளின்படி கண்டிப்பாக உற்பத்தி செய்யப்படுகிறது. இது SMC CM2 மற்றும் CM3 தொடர் சிலிண்டர்களுடன் சரியான பரிமாண மற்றும் கட்டமைப்பு பரிமாற்றத்தை அடைகிறது, பூஜ்ஜிய-மாற்ற மாற்றத்தை ஆதரிக்கிறது, தொகுதி உபகரணங்களை மேம்படுத்துதல் மற்றும் தரப்படுத்தப்பட்ட தானியங்கு வரி பொருத்தம்.

  1.2 முழு துருப்பிடிக்காத ஸ்டீல் எதிர்ப்பு அரிப்பு அமைப்பு

     பிரீமியம் SUS304 ஸ்டெயின்லெஸ் ஸ்டீல் சிலிண்டர் டியூப் மற்றும் பிஸ்டன் ராட், அதிக வலிமை கொண்ட அலுமினிய அலாய் எண்ட் கவர்களுடன் பொருந்துகிறது. ஒருங்கிணைந்த பொருள் அமைப்பு சிறந்த துரு-ஆதாரம், அரிப்பு எதிர்ப்பு மற்றும் அழுத்தம்-எதிர்ப்பு செயல்திறனை வழங்குகிறது, அதிக ஈரப்பதம், தூசி, பலவீனமான அமிலம் மற்றும் பலவீனமான காரம் போன்ற கடுமையான வேலை நிலைமைகளுக்கு நிலையானதாக மாற்றியமைக்கிறது.

  1.3 Rivet Rolling Encapsulation Firm அமைப்பு

     எண்ட் கவர் மற்றும் சிலிண்டர் ட்யூப் கிரிம்பிங் ஒருங்கிணைப்புக்கு தொழில்முறை ரிவெட் ரோலிங் என்காப்சுலேஷன் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது. ஒட்டுமொத்த கட்டமைப்பானது வலுவான அதிர்வு எதிர்ப்பு மற்றும் தாக்க எதிர்ப்புடன் இறுக்கமாகவும் உறுதியாகவும் உள்ளது, நீண்ட கால உயர் அதிர்வெண் செயல்பாட்டின் போது தளர்வான இணைப்பைத் தவிர்க்கிறது. நெறிப்படுத்தப்பட்ட சுற்று நேரான வடிவம் எளிமையான அமைப்பு மற்றும் வசதியான தினசரி பராமரிப்பு, செயல்பாட்டு மற்றும் பராமரிப்பு செலவுகளை குறைக்கிறது.

  1.4 பன்முகப்படுத்தப்பட்ட இயக்கம் மற்றும் செயல்பாட்டு வழித்தோன்றல்கள்

     • எம்ஜி இரட்டை நடிப்பு: ட்யூவல்-எண்ட் ஏர் இன்டேக் ரெசிப்ரோகேட்டிங் மோஷன், வழக்கமான நேரியல் ஆட்டோமேஷனுக்கான மிகவும் உலகளாவிய நிலையான வகை.

     • MSG ஒற்றை நடிப்பு (புஷ் அவுட்): ஸ்பிரிங் புஷ்-அவுட் அமைப்பு, பாதுகாப்பு ரீசெட் பொறிமுறைகளுக்கான மின் தோல்விக்குப் பிறகு தானியங்கி நீட்டிப்பு.

     • MTG ஒற்றை நடிப்பு (பின் இழுக்கவும்): ஸ்பிரிங் ரிட்டர்ன் அமைப்பு, பாதுகாப்பு நிலைப்படுத்தல் காட்சிகளுக்கு மின்சாரம் செயலிழந்த பிறகு தானாகவே திரும்பப் பெறுதல்.

     • எம்ஜிடி இரட்டைக் கம்பி: இரட்டை-இறுதி வெளியீட்டு பிஸ்டன் தடி, ஒத்திசைவான இயக்கத்தை உணர்தல் மற்றும் துல்லியமான ஒத்திசைவான பரிமாற்றத்திற்கான இரண்டு மடங்கு பயனுள்ள பக்கவாதம்.

     • MGC அனுசரிப்பு குஷன்: இரட்டை-இறுதி அனுசரிப்பு காற்று இடையகத்துடன் இரட்டை நடிப்பு, அதிவேக சுழற்சி இயக்கத்திற்கான இரைச்சல் மற்றும் தாக்கத்தை திறம்பட குறைக்கிறது.

     • எம்ஜிசிடி டபுள் ராட் குஷன்ஒத்திசைவு செயல்பாடு மற்றும் அதிவேக நிலையான செயல்திறன் ஆகியவற்றை இணைத்து சரிசெய்யக்கூடிய காற்று இடையகத்துடன் பொருத்தப்பட்ட இரட்டை கம்பி அமைப்பு.

  1.5  நம்பகமான பஃபர் & குறைந்த உராய்வு சீல் அமைப்பு

     அடிப்படைத் தாங்கல் மற்றும் இரைச்சலைக் குறைப்பதற்கான உயர்தர ரப்பர் எதிர்ப்பு மோதல் திண்டு பொருத்தப்பட்ட தரநிலை; MGC/MGCD மேம்படுத்தப்பட்ட மாதிரிகள் இரட்டை-இறுதியில் கைமுறையாக சரிசெய்யக்கூடிய காற்று குஷனை ஆதரிக்கின்றன, இது அதிவேக மற்றும் அதிக சுமை வேலை நிலைமைகளுக்கு ஏற்றவாறு மாற்றியமைக்கிறது. உள்ளமைக்கப்பட்ட எண்ணெய் சேமிப்பு பள்ளம் கொண்ட சிறப்பு வடிவ இருதரப்பு கலவை முத்திரையை ஏற்று, சிலிண்டர் மிகக் குறைந்த தொடக்க அழுத்தம், நிலையான எண்ணெய் இல்லாத செயல்பாடு மற்றும் 8 மில்லியனுக்கும் அதிகமான சுழற்சிகளின் சேவை வாழ்க்கை ஆகியவற்றைக் கொண்டுள்ளது.

  1.6  முழு தொடர் உள்ளமைக்கப்பட்ட காந்த தூண்டல்

     முழு MG தொடரும் உள்ளமைக்கப்பட்ட காந்த வளையத்துடன் வருகிறது (S குறியீடு நிலையானது, நீக்க முடியாதது), Airtac CS1-G மற்றும் SMC M9B தொடர் காந்த சுவிட்சுகளுடன் இணக்கமானது. இது நிகழ்நேர துல்லியமான பிஸ்டன் நிலை கண்டறிதல் மற்றும் மின் சமிக்ஞை இணைப்பு, தானியங்கு சுழற்சி பொருத்துதல் மற்றும் அறிவார்ந்த உபகரண கண்காணிப்பு ஆகியவற்றை ஆதரிக்கிறது.

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

 1. வழக்கமான மாதிரி அமைப்பு: MG25-100S-CM-FA

 2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     • நிலையான இரட்டை நடிப்பு காந்த மாதிரி: MG32-75S-CM (32 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், வட்ட வால், உள்ளமைக்கப்பட்ட காந்த வளையம்)

     • சரிசெய்யக்கூடிய குஷன் இரட்டை நடிப்பு மாதிரி: MGC40-100S-CA (40 மிமீ துளை, 100 மிமீ ஸ்ட்ரோக், ஸ்விங் டெயில், அனுசரிப்பு காற்று குஷன்)

     • சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்ன் மாடல்: MTG20-50S-U (20மிமீ போர், 50மிமீ ஸ்ட்ரோக், பிளாட் டெயில், சிங்கிள் ஆக்டிங் ரீசெட்)

3. முக்கிய தொழில்நுட்ப அளவுருக்கள் (நிலையான வகை)

4. 0.5MPa கோட்பாட்டு உந்துதல் மற்றும் பதற்றம் குறிப்பு விளக்கப்படம் (ஒற்றை கம்பி)

  4.1 இரட்டை நடிப்பு (MG) செயல்திறன் தரவு

  4.2 ஒற்றை நடிப்பு (எம்டிஜி ஸ்பிரிங் ரிட்டர்ன்) செயல்திறன் தரவு

5. மவுண்டிங் ஃபார்ம்கள் & டெரிவேட்டிவ் மாடல்கள்

  5.1 பல்வகை யுனிவர்சல் மவுண்டிங் முறைகள்

     • CM வட்ட வால்: நிலையான நேராக மவுண்டிங், வழக்கமான நிலையான நேரியல் செயல்பாட்டிற்கான மிகவும் உலகளாவிய வகை

     • CA ஸ்விங் டெயில்: ஸ்விங்கபிள் வால் அமைப்பு, ஊசலாடுவதற்கும் புரட்டுவதற்கும் பிரத்யேகமாக மாற்றியமைக்கப்பட்டது

     • U பிளாட் டெயில்: பிளாட் டெயில் கச்சிதமான வடிவமைப்பு, மிக மெல்லிய மற்றும் குறுகிய நிறுவல் இடத்திற்கு ஏற்றது

     • FA/FB முன்/பின்புற ஃபிளேன்ஜ்: முன் மற்றும் பின்புற பிளாட் ஃபிளாஞ்ச் பொருத்துதல், அதிக சுமை பொருத்துதலுக்கான நிலையான செங்குத்து நிறுவல்

     • எல்பி கால் அடைப்புக்குறி: அச்சு கால் அடிப்படை நிர்ணயம், வசதியான பக்கவாட்டு நிறுவல் மற்றும் உபகரணங்கள் அமைப்பு

     • SDB இரட்டை காது அடைப்புக்குறி: இரட்டை கீல் அமைப்பு, சிறப்பு இணைப்பு காட்சிகளுக்கான நெகிழ்வான ஊஞ்சல் செயல்பாடு

  5.2 கோர் டெரிவேட்டிவ் தொடர்

     • எம்ஜி தரநிலை இரட்டை நடிப்பு: பொதுவான நடுத்தர-தரமான ஆட்டோமேஷனுக்கான யுனிவர்சல் காந்தம் பொருத்தப்பட்ட மாதிரி

     • MSG/MTG ஒற்றை நடிப்பு: ஸ்பிரிங் புஷ்-அவுட் / ஸ்பிரிங் ரிட்டர்ன் வகைகள் பாதுகாப்பு ரீசெட் மற்றும் ப்ரொடெக்டிவ் பொசிஷனிங்

     • எம்ஜிடி இரட்டைக் கம்பி: இரட்டை-இறுதி ஒத்திசைவான வெளியீட்டு அமைப்பு, பக்கவாதத்தை இரட்டிப்பாக்குதல் மற்றும் செயல்பாட்டு நிலைத்தன்மையை மேம்படுத்துதல்

     • MGC அனுசரிப்பு குஷன்: மேம்படுத்தப்பட்ட காற்று இடையக அமைப்பு, அதிவேக அடிக்கடி சுழற்சி இயக்கத்திற்கு விரும்பப்படுகிறது

     • எம்ஜிசிடி டபுள் ராட் குஷன்உயர் துல்லியமான அதிவேக உபகரணங்களுக்கு இரட்டை கம்பி ஒத்திசைவு மற்றும் அனுசரிப்பு இடையகத்தை ஒருங்கிணைத்தல்

6. MG vs MA vs CM2 தேர்வு ஒப்பீடு

7. 3-படி விரைவான தேர்வு வழிகாட்டி

     1. துளை தேர்வு: உண்மையான சுமை எடையின் அடிப்படையில் பொருத்தமான துளை அளவைத் தேர்ந்தெடுத்து, 50% க்கும் அதிகமான பாதுகாப்பு விளிம்பை ஒதுக்குங்கள். நடுத்தர-அதிக சுமை மற்றும் அரிப்பை-எதிர்ப்பு வேலை நிலைமைகளுக்கு MG தொடர்களுக்கு முன்னுரிமை கொடுங்கள்.

     2. பக்கவாதம் தேர்வு: உண்மையான வேலை பக்கவாதம் மற்றும் 10~20mm பாதுகாப்பு விளிம்பு; நிலையான ஸ்ட்ரோக் வரம்புகளைப் பின்பற்றவும்: இரட்டை நடிப்பு ≤500mm, ஒற்றை நடிப்பு ≤150mm.

     3. செயல்பாட்டு கட்டமைப்பு: ஸ்டாண்டர்ட் டபுள் ஆக்டிங்கிற்கு MG, சிங்கிள் ஆக்டிங் ஸ்பிரிங் ரிட்டர்னுக்கு MTG, அதிவேக அனுசரிப்பு குஷன் தேவைகளுக்கு MGC ஆகியவற்றைத் தேர்ந்தெடுக்கவும். முழுத் தொடரிலும் காந்த வளையங்கள் பொருத்தப்பட்டுள்ளன, நிலை கண்டறிதலுக்கான CS1-G மற்றும் M9B காந்த சுவிட்சுகளுடன் இணக்கமானது.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MG JIS தரநிலையான துருப்பிடிக்காத எஃகு மினி சிலிண்டர், உணவு, மருந்து, பேக்கேஜிங் மற்றும் ஈரப்பதமான சூழல் ஆட்டோமேஷன் கருவிகளுக்கு உகந்த இடைப்பட்ட காற்றழுத்தத் தீர்வாக, பல்வகைப்பட்ட இயக்கம் மற்றும் பெருகிவரும் விருப்பங்களுடன், உயர் அரிப்பு எதிர்ப்பு, நீண்ட சேவை வாழ்க்கை மற்றும் செலவு செயல்திறன் ஆகியவற்றை சமநிலைப்படுத்துகிறது.
