பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH MGF தொடர் ஒரு குறைந்த சுயவிவர வழிகாட்டி அட்டவணை சிலிண்டர் ஆகும், இது ஒரு பெரிய குவிவு வழிகாட்டி ஸ்லீவ் அமைப்பு மற்றும் 360° சீரான எதிர்ப்பு விலகல் சுமை திறன் கொண்டது. φ40mm, φ63mm மற்றும் φ100mm அளவிலான 30 மிமீ முதல் 100 மிமீ வரையிலான நிலையான ஷார்ட் ஸ்ட்ரோக்குகளை உள்ளடக்கிய இந்த சிலிண்டர், மிக மெல்லிய குறைந்த உயர வடிவமைப்பை ஏற்றுக்கொள்கிறது மற்றும் மேல் மற்றும் கீழ் இரட்டை திசை ஏற்றத்தை ஆதரிக்கிறது. இது மிகச்சிறந்த ஆன்டி-எசென்ட்ரிக் சுமை செயல்திறன் மற்றும் உயர் துல்லியமான எதிர்ப்பு சுழற்சி திறன் ஆகியவற்றை வழங்குகிறது, இது குறுகிய-பக்க பார சுமை வேலை நிலைமைகளான பணிப்பகுதி தூக்குதல், துல்லியமான பொருத்துதல், நிலையத்தை திருப்புதல் மற்றும் கனரக-கடமை தள்ளுதல் போன்றவற்றிற்கு மிகவும் பொருத்தமானது, சிறிய தானியங்கு சாதனங்களுக்கு விருப்பமான நியூமேடிக் தீர்வாக செயல்படுகிறது.
• மிகக் குறைந்த சுயவிவரம் & குறைக்கப்பட்ட உயரம்: ஒட்டுமொத்த நிறுவல் உயரம் MGQ தொடரை விட 15-20% குறைவாக உள்ளது, இது மிகவும் கச்சிதமான உபகரண தளவமைப்பிற்கு பொருந்தும் வகையில் மிக மெல்லிய உடலைக் கொண்டுள்ளது. பாரம்பரிய இரட்டை வழிகாட்டி கம்பி கட்டமைப்பை பெரிய விட்டம் கொண்ட செறிவான வழிகாட்டி ஸ்லீவ் மூலம் மாற்றுவது ஒட்டுமொத்த எடையை தோராயமாக 15% குறைக்கிறது மற்றும் திசை உணர்திறன் இல்லாமல் நிலையான 360° சர்வ திசை எதிர்ப்பு-திருப்பல் செயல்திறனை வழங்குகிறது.
• சக்திவாய்ந்த ஆன்டி-எசென்ட்ரிக் லோட் & அதிக விறைப்பு: ஒருங்கிணைக்கப்பட்ட பெரிய வழிகாட்டி ஸ்லீவ் மற்றும் உள்ளமைக்கப்பட்ட ஆண்டி-ரொட்டேஷன் முள் அமைப்பு சிலிண்டருக்கு அதி-பெரிய அனுமதிக்கக்கூடிய முறுக்குவிசையை வழங்குகிறது, φ100mm மாதிரிக்கு 409N·m வரை அடையும். இது எந்த 360° திசையிலிருந்தும் விலகல் அல்லது நெரிசல் இல்லாமல் நிலையான சுமைகளைத் தாங்குகிறது. உயர்-துல்லியமான எதிர்ப்பு-சுழற்சி துல்லியம் நிலையான தொடர்ச்சியான நிலைப்படுத்தலை உறுதி செய்கிறது: φ40 (±0.08°), φ63 (±0.06°), φ100 (±0.05°).
• நெகிழ்வான மவுண்டிங் & பைப்பிங் லேஅவுட்: புதுமையான மேல் மற்றும் கீழ் இரு-திசை மவுண்டிங் வடிவமைப்பை ஏற்றுக்கொள்கிறது, கிடைமட்ட தூக்குதல், செங்குத்து அழுத்துதல் மற்றும் பல திசைகளில் வேலை செய்யும் காட்சிகளுக்கு ஏற்றவாறு மேல் மற்றும் கீழ் பரப்புகளில் நிலையான நிறுவலை செயல்படுத்துகிறது. நான்கு-பக்க டி-ஸ்லாட் வடிவமைப்பு (பைப்பிங் மேற்பரப்பைத் தவிர்த்து மூன்று கிடைக்கக்கூடிய பக்கங்கள்) பொருத்தப்பட்டிருக்கும், நெகிழ்வான பல-நிலை பக்கவாதம் கண்டறிவதற்காக நான்கு பக்கங்களிலும் காந்த சுவிட்சுகள் நிறுவப்படலாம்.
• நீடித்த மற்றும் குறைந்த பராமரிப்பு வடிவமைப்பு: இரட்டை-இறுதி ரப்பர் பஃபர்கள் கொண்ட இரட்டை-செயல்படும் பரஸ்பர அமைப்பு இயக்கத்தின் தாக்கத்தையும் இயக்க இரைச்சலையும் திறம்பட குறைக்கிறது, சிலிண்டர் மற்றும் புற உபகரணங்களின் சேவை வாழ்க்கையை நீட்டிக்கிறது. எண்ணெய் இல்லாத பராமரிப்பு இல்லாத வடிவமைப்பு சுத்தமான சூழலில் செயல்படுவதை ஆதரிக்கிறது மற்றும் தினசரி பராமரிப்பு செலவுகளை வெகுவாகக் குறைக்கிறது.

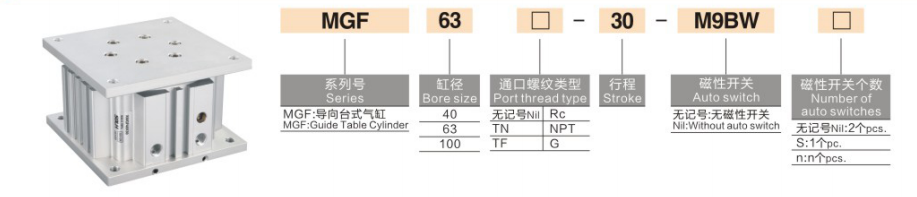

மாதிரி எடுத்துக்காட்டுகள்: MGF63-50-M9BW | 10-MGF40-30-Y59B
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
எம்.ஜி.எஃப் |
தொடர் குறியீடு: குறைந்த சுயவிவர வழிகாட்டி அட்டவணை சிலிண்டர் |
|
40/63/100 |
துளை அளவு (மிமீ): விருப்பமான φ40 / φ63 / φ100 |
|
30/50/75/100 |
நிலையான பக்கவாதம் (மிமீ): 30 / 50 / 75 / 100 |
|
எஸ் / 2 எஸ் |
காந்த சுவிட்ச் கட்டமைப்பு: குறி இல்லை = சுவிட்ச் இல்லை; S = 1 சுவிட்ச்; 2S = 2 சுவிட்சுகள் |
|
M9BW / Y59B |
நிலை உணர்விற்கான விருப்ப காந்த சுவிட்ச் மாதிரி |
|
10- (முன்னொட்டு) |
சுத்தமான குறைந்த தூசி தொடர், அதிக தூய்மையான பணிச்சூழலுக்கு ஏற்றது |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• எம்.ஜி.எஃப்40-30: 40mm துளை, 30mm பக்கவாதம், காந்த சுவிட்ச் இல்லாத நிலையான வகை
• எம்.ஜி.எஃப்63-75-2S: 63 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், இரட்டை நிலை கண்டறிதலுக்கான இரட்டை காந்த சுவிட்சுகள்
• 10-MGF100-100-Y59B: 100மிமீ போர், 100மிமீ ஸ்ட்ரோக், Y59B காந்த சுவிட்ச் கொண்ட சுத்தமான குறைந்த-தூசி தொடர்
(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, 0.5MPa மதிப்பிடப்பட்ட அழுத்தம்)
1. பொது செயல்திறன் விவரக்குறிப்புகள்
• செயல்பாட்டு முறை: இரட்டை நடிப்பு எதிரொலி இயக்கம்
• வேலை அழுத்த வரம்பு: 0.1 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa
• சுற்றுப்புற வெப்பநிலை: -10℃~60℃ (பனி இல்லாத சூழல்)
• பிஸ்டன் இயக்க வேகம்: 50~500மிமீ/வி
• தாங்கல் முறைதாக்கம் குறைப்பு மற்றும் இரைச்சல் நீக்குதல் ஆகியவற்றுக்கான இரட்டை-இறுதி ரப்பர் தாங்கல்
• உயவு முறைஎண்ணெய் இல்லாத பராமரிப்பு இல்லாத செயல்பாடு, சுத்தமான பட்டறைகளுடன் இணக்கமானது
2. கோட்பாட்டு உந்துதல் தரவு (அலகு: N)
|
துளை அளவு (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
|
40 |
628 |
|
63 |
1559 |
|
100 |
3927 |
3. அனுமதிக்கக்கூடிய முறுக்கு தரவு (100 மிமீ/வி, அலகு: N·m)
|
துளை அளவு (மிமீ) |
அனுமதிக்கக்கூடிய முறுக்கு (N·m) |
|
40 |
110 |
|
63 |
222 |
|
100 |
409 |
4. தயாரிப்பு எடை தரவு (50மிமீ ஸ்ட்ரோக், யூனிட்: கிலோ)
|
துளை அளவு (மிமீ) |
எடை (கிலோ) |
|
40 |
3.5 |
|
63 |
7.2 |
|
100 |
15.0 |
• லிஃப்டிங் & பொசிஷனிங் நிலையங்கள்: உற்பத்தி லைன் ஒர்க்பீஸ் ஜாக்கிங், பேலட் பொசிஷனிங் மற்றும் ஜிக் எஜெக்ஷன் ஆகியவற்றுக்கு ஏற்றது. உயர்-விறைப்பு வழிகாட்டி அமைப்பு நிலை விலகல் இல்லாமல் குறுகிய-ஸ்ட்ரோக் அதிக சுமை நிலைமைகளின் கீழ் நிலையான செயல்பாட்டை உறுதி செய்கிறது.
• நிலையம் திருப்புதல் & திசை மாறுதல்: இண்டெக்ஸ் பிளேட் சுழற்சி, 90° ஒர்க்பீஸ் ஃபிளிப்பிங் மற்றும் தானியங்கு திசை மாறுதல் செயல்முறைகளுக்கு ஏற்றது. அல்ட்ரா-ஹை ஆன்டி-ரோட்டேஷன் துல்லியமானது சீரான எந்திரம் மற்றும் அசெம்பிளி துல்லியத்திற்கு உத்தரவாதம் அளிக்கிறது.
• ஹெவி-டூட்டி குறுகிய-தூர மொழிபெயர்ப்பு: ஷார்ட்-ஸ்ட்ரோக் அதிக சுமை தள்ளுதல்/இழுத்தல் மற்றும் 360° தன்னிச்சையான திசையில் விசித்திரமான சுமை ஓட்டுதலுக்கு ஏற்றது. சீரான ஓம்னிடிரக்ஷனல் எதிர்ப்பு விலகல் திறன் பாரம்பரிய இரட்டை வழிகாட்டி-தடி சிலிண்டர்களின் திசை வரம்பைத் தீர்க்கிறது.
• உயர் தூய்மை தன்னியக்க உபகரணங்கள்: எண்ணெய் இல்லாத மற்றும் குறைந்த தூசி வடிவமைப்பு குறைக்கடத்தி, 3C எலக்ட்ரானிக்ஸ் மற்றும் மருத்துவ உபகரணங்களின் கடுமையான வேலை சூழல்களுக்கு ஏற்றது, குறைந்த பராமரிப்பு தேவைகளுடன் சுத்தமான பட்டறை உற்பத்தி தரங்களை பூர்த்தி செய்கிறது.
|
ஒப்பீட்டு பொருள் |
எம்.ஜி.எஃப் (வழிகாட்டி அட்டவணை சிலிண்டர்) |
MGQ (மெல்லிய வழிகாட்டி கம்பி சிலிண்டர்) |
|
வழிகாட்டி அமைப்பு |
பெரிய குவிய வழிகாட்டி ஸ்லீவ் (360° சீரான எதிர்ப்பு விலகல்) |
இரட்டை வழிகாட்டி கம்பி (திசை-உணர்திறன் சுமை எதிர்ப்பு) |
|
நிறுவல் உயரம் |
அல்ட்ரா-லோ (MGQ ஐ விட 15-20% குறைவு) |
குறைந்த சுயவிவரம் |
|
எதிர்ப்பு சுழற்சி துல்லியம் |
அதிக (±0.05°~±0.08°) |
±0.04°~±0.10° |
|
அனுமதிக்கக்கூடிய முறுக்கு |
அல்ட்ரா-லார்ஜ் (அதிகபட்சம் 409N·m) |
நடுத்தர |
|
பக்கவாதம் வரம்பு |
30-100 மிமீ (ஷார்ட் ஸ்ட்ரோக் அர்ப்பணிக்கப்பட்டது) |
25-250மிமீ (நடுத்தர குறுகிய பக்கவாதம்) |
|
ஏற்றும் முறை |
மேல் மற்றும் கீழ் இரு திசை மவுண்டிங் |
ஒற்றை-திசை ஏற்றுதல் |
1. துளை அளவு தேர்வு: உண்மையான பணிச்சுமையின் அடிப்படையில் பொருத்தமான துளையைத் தேர்ந்தெடுக்கவும். தத்துவார்த்த உந்துதலை உறுதி ≥ உண்மையான சுமை × 1.5. ஸ்திரத்தன்மை மற்றும் விலகல் எதிர்ப்பு செயல்திறனை மேம்படுத்த, விசித்திரமான சுமை வேலை நிலைமைகளுக்கு பெரிய துளை அளவுகளுக்கு முன்னுரிமை கொடுங்கள்.
2. பக்கவாதம் தேர்வு: நிலையான ஸ்ட்ரோக் விருப்பங்கள் 30 மிமீ, 50 மிமீ, 75 மிமீ மற்றும் 100 மிமீ ஆகும். குறைந்த சுயவிவரம் மற்றும் அதிக விசித்திரமான திறன் தேவைப்படும் அனைத்து ஷார்ட்-ஸ்ட்ரோக் பயன்பாடுகளுக்கும் (≤100mm) MGF தொடரை விரும்புங்கள்.
3. கட்டமைப்பு தேர்வு
￮ இரட்டை நிலை பக்கவாதம் கண்டறிதல்: துல்லியமான முடிவு முதல் இறுதி நிலை கண்காணிப்புக்கு 2S இரட்டை காந்த சுவிட்ச் உள்ளமைவைத் தேர்ந்தெடுக்கவும்.
￮ உயர்-தூய்மை சூழல்: குறைக்கடத்தி, மருத்துவம் மற்றும் மின்னணு துல்லிய உபகரணக் காட்சிகளுக்கு ஏற்ப 10- முன்னொட்டு சுத்தமான குறைந்த தூசித் தொடரைத் தேர்வு செய்யவும்.
SOLH MGF தொடர் குறைந்த சுயவிவர வழிகாட்டி டேபிள் சிலிண்டரில் மிக மெல்லிய நிறுவல் உயரம், 360° சீரான எதிர்ப்பு விலகல் சுமை திறன், பெரிய அனுமதிக்கக்கூடிய முறுக்கு மற்றும் இரு-திசை மவுண்டிங் நெகிழ்வுத்தன்மை, சிறிய துல்லியமான ஆட்டோமேஷன் கருவிகளுக்கு உகந்த குறுகிய-ஸ்ட்ரோக் ஹெவி-லோட் நியூமேடிக் தீர்வாக செயல்படுகிறது.
