பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

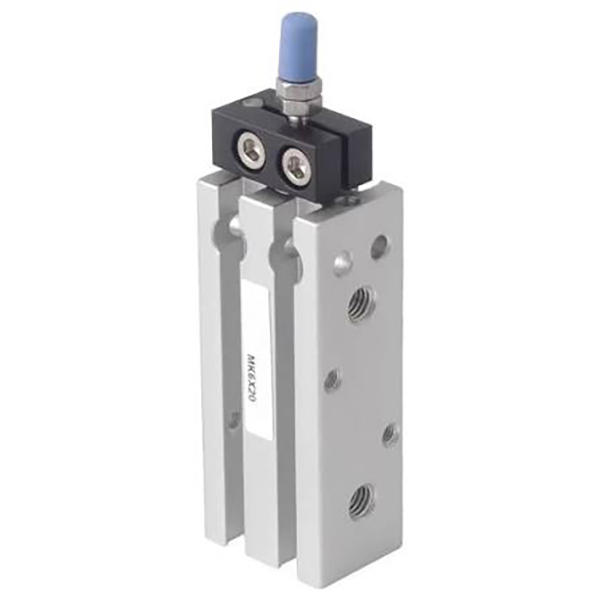

SOLH MK தொடர் மெல்லிய மல்டி-மவுண்ட் சிலிண்டர் MD சிலிண்டரின் மேம்படுத்தப்பட்ட பதிப்பாகும், இது உள்ளமைக்கப்பட்ட எதிர்ப்பு சுழற்சி பொறிமுறையுடன் உள்ளது. சதுர உடல் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் ஆறு மேற்பரப்பு நிறுவலை ஆதரிக்கிறது. ஆண்டி-ட்விஸ்ட் அமைப்பு பிஸ்டன் ராட் சுழற்சியை கட்டுப்படுத்துகிறது, பல சிலிண்டர் இணை நிறுவலை செயல்படுத்துகிறது, கோண நிலைப்படுத்தல் தேவைகளுடன் வரையறுக்கப்பட்ட-இட துல்லியமான ஆட்டோமேஷனுக்கு சிறந்தது. Airtac MD மற்றும் SMC CQS தொடர்களுடன் நேரடியாக பரிமாற்றம் செய்யக்கூடியது.
-- சதுர மெல்லிய அலுமினிய உடல், ஒருங்கிணைந்த எதிர்ப்பு சுழற்சி வழிகாட்டி ஸ்லாட்;
-- கடினமான அனோடைஸ் பீப்பாய், குரோம் பூசப்பட்ட பிஸ்டன் கம்பி, நீடித்த மற்றும் இலகுரக;
-- முழு மாறுபாடுகள்: MK(இரட்டை நடிப்பு), MSK(ஸ்பிரிங் நீட்டிப்பு), MTK(ஸ்பிரிங் ரிட்ராக்ட்), MKD(டபுள் ராட்), MKJ(டபுள் ராட் அனுசரிப்பு ஸ்ட்ரோக்); உள்ளமைக்கப்பட்ட காந்தத்திற்கான பின்னொட்டு -S;
-- எதிர்ப்பு சுழற்சி துல்லியம் ≤± 0.5°, பணிப்பகுதி கோண விலகலைத் தவிர்க்கவும்;
-- முன், பின், இடது, வலது, மேல், கீழ் பக்கங்களில் ஏற்றக்கூடியது; ஆதரவு பக்கவாட்டு இணை சட்டசபை;
-- நெகிழ்வான காந்த சுவிட்ச் நிறுவலுக்கான சுற்றளவு சென்சார் பள்ளங்கள்.

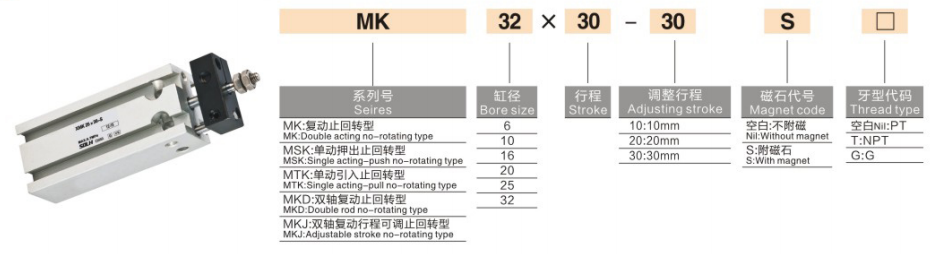

1. உதாரணம்: MK20-50-S
-- MK: தொடர் குறியீடு; கே=சுழற்சி எதிர்ப்பு; D=இரட்டை கம்பி; ஜே = அனுசரிப்பு பக்கவாதம்
-- 20: துளை அளவு:6/10/16/20/25/32 மிமீ
-- 50: ஸ்ட்ரோக் நீளம் 5~100மிமீ
-- -எஸ்: உள்ளமைக்கப்பட்ட காந்த வளையம்
|
அளவுரு |
விவரக்குறிப்பு |
| துளை அளவு |
6,10,16,20,25,32 மி.மீ |
| இயக்க அழுத்தம் |
இரட்டை நடிப்பு:0.2~1.0MPa; ஒற்றை நடிப்பு:0.15~1.0MPa |
| ஆதார அழுத்தம் |
1.5 எம்.பி |
| வெப்பநிலை |
காந்தம் அல்லாதது: -20~+70℃; காந்தம் பதிப்பு:0~+60℃ |
| பிஸ்டன் வேகம் |
30~500 மிமீ/வி |
| குஷன் |
நிலையான ரப்பர் பஃபர் பட்டைகள் |
| போர்ட் நூல் |
M5 (φ6~25); G1/8 (φ32) |
| லூப்ரிகேஷன் |
எண்ணெய் இல்லாத செயல்பாடு |
| எதிர்ப்பு சுழற்சி |
துல்லியம் ≤±0.5° |
|
துளை (மிமீ) |
உந்துதல் (N) |
இழு (N) |
|
6 |
14 |
11 |
|
10 |
39 |
31 |
|
16 |
101 |
89 |
|
20 |
157 |
141 |
|
25 |
245 |
220 |
|
32 |
402 |
362 |
-- பணிச்சுமைக்கு குறைந்தபட்சம் 50% பாதுகாப்பு விளிம்புடன் துளையைத் தேர்ந்தெடுக்கவும்;
-- நடைமுறை பயண பக்கவாதத்திற்கு 5~10 மிமீ கொடுப்பனவை சேர்க்கவும்; அதிகபட்ச நிலையான பக்கவாதம்: 100 மிமீ;
-- நிலை கண்டறிதல் தேவைப்பட்டால் -S மாதிரியைத் தேர்ந்தெடுக்கவும்; பக்க சுமை நிலைக்கு MKD இரட்டை கம்பியைத் தேர்ந்தெடுக்கவும்.
SOLH MK ஆறு-மேற்பரப்பு மவுண்ட் காம்பாக்ட் சிலிண்டர் உள்ளமைக்கப்பட்ட எதிர்ப்பு சுழற்சி பொறிமுறையுடன் பொருத்தப்பட்டுள்ளது, இது வரையறுக்கப்பட்ட-விண்வெளி ஆட்டோமேஷன் கருவிகளில் துல்லியமான நிலைப்படுத்தல் மற்றும் சிறிய பல-சிலிண்டர் தளவமைப்புக்கு ஏற்றது.
