MXJ தொடர் அல்ட்ரா-காம்பாக்ட் உயர் துல்லியமான நியூமேடிக் ஸ்லைடு அட்டவணை

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு கண்ணோட்டம்

     SOLH MXJ தொடர் என்பது ஒரு அல்ட்ரா-மினியேச்சர், உயர் துல்லியமான நியூமேடிக் ஸ்லைடு அட்டவணை மைக்ரோ துல்லியமான நேரியல் ஓட்டுதலுக்காக வடிவமைக்கப்பட்டுள்ளது. அல்ட்ரா-காம்பாக்ட் ஃபுட்பிரிண்ட், மைக்ரான்-லெவல் பொசிஷனிங் துல்லியம், இலகுரக கட்டுமானம் மற்றும் மல்டி டைரக்ஷனல் மவுண்டிங் இணக்கத்தன்மை ஆகியவற்றைக் கொண்டுள்ளது, இது 3C எலக்ட்ரானிக் செயலாக்கம், துல்லியமான கண்டறிதல், மைக்ரோ அசெம்பிளி மற்றும் ஹை-ஃப்ரீக்வென்சி ஷார்ட்-ஸ்ட்ரோக் உள்ளிட்ட வரையறுக்கப்பட்ட விண்வெளி தானியங்கி நிலையங்களுக்கு ஏற்றவாறு வடிவமைக்கப்பட்டுள்ளது. இது மினியேச்சர் ஆட்டோமேஷன் காட்சிகளுக்கான பிரதான உயர் துல்லியமான மைக்ரோ லீனியர் ஆக்சுவேட்டராக செயல்படுகிறது.

முக்கிய கட்டமைப்பு & வடிவமைப்பு அம்சங்கள்

     -- டிரைவ் பயன்முறை: இரட்டை-செயல்படும் இருதரப்பு செயல்பாடு, துளை அளவுகள் φ4.5/6/8/12/16 மிமீ, மைக்ரோ முதல் லேசான சுமை வரம்பை 5~50N உள்ளடக்கியது.

     -- பிரீமியம் கட்டமைப்பு: மார்டென்சிடிக் துருப்பிடிக்காத எஃகு உடல் மற்றும் ஒருங்கிணைந்த நேரியல் பந்து வழிகாட்டி ரயில் ஆகியவற்றை ஏற்றுக்கொள்கிறது. சுமை தாங்கும் அமைப்பு பிஸ்டன் ராட் சீல் இயக்கத்திலிருந்து தனிமைப்படுத்தப்பட்டுள்ளது, அதிக விறைப்பு மற்றும் தீவிர-குறைந்த உராய்வு செயல்பாட்டை வழங்குகிறது.

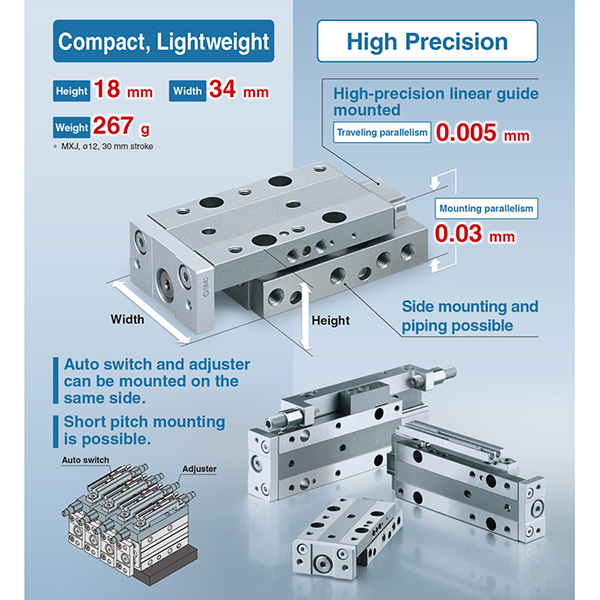

     -- மைக்ரான்-லெவல் துல்லியம்: டிராவல் பேரலலிசம் 0.005 மிமீ, மவுண்டிங் பேரலலிசம் 0.03 மிமீ, செங்குத்துத்தன்மை 0.01 மிமீ, அதிநவீன செயல்முறைகளுக்கு அதி-நிலையான துல்லியமான நிலைப்படுத்தலை உறுதி செய்கிறது.

     -- அல்ட்ரா-காம்பாக்ட் அளவு: φ4.5 போர் மாடலுக்கு 10மிமீ உயரம் மற்றும் φ12 போர் மாடலுக்கு 18மிமீ உயரம் கொண்ட அல்ட்ரா-தின் உடல் வடிவமைப்பு, சமமான MXQ ஸ்லைடு டேபிள்களை விட 30%~50% சிறியது, அடர்த்தியான தளவமைப்பு நிலையங்களுக்கான இடத்தைப் பயன்படுத்துவதை அதிகப்படுத்துகிறது.

     -- நெகிழ்வான மல்டி-சைட் மவுண்டிங்: பல்வேறு வரையறுக்கப்பட்ட மற்றும் அடர்த்தியான உபகரண அமைப்புகளுக்கு ஏற்றவாறு, துல்லியமான பொருத்துதல் பின் துளைகளுடன் மேல், கீழ் மற்றும் பக்க மூன்று பக்க நிறுவலை ஆதரிக்கிறது.

     -- யுனிவர்சல் சென்சார் இணக்கத்தன்மை: ஸ்டாண்டர்டாக இரட்டை காந்த சுவிட்ச் பள்ளங்கள் பொருத்தப்பட்டுள்ளன. ஸ்ட்ரோக் ≥5mm கொண்ட மாதிரிகள் 2 M9B காந்த சுவிட்சுகளை நிறுவ அனுமதிக்கின்றன. சமச்சீர் கட்டமைப்பு வடிவமைப்பு தளத்தில் இடது/வலது சுவிட்ச் மற்றும் குழாய் பரிமாற்றம் ஆகியவற்றை செயல்படுத்துகிறது.

     -- அனுசரிப்பு இடையீடு & வரம்பு: இரைச்சல் மற்றும் தாக்கம் குறைப்புக்கான நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்; 0~5mm அனுசரிப்பு ஸ்ட்ரோக் வரம்பில் அதி-துல்லியமான நிலைப்படுத்தலுக்கான விருப்ப ஒற்றை-இறுதி/இரட்டை-இறுதி மெட்டல் ஸ்ட்ரோக் லிமிட்டர்கள்.

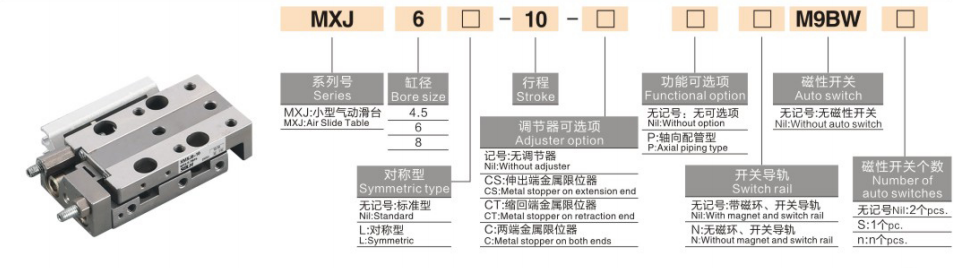

முழுமையான மாதிரி குறியீட்டு விதி

   1. மாதிரி எடுத்துக்காட்டு: MXJ6-10-CS-M9B

   2. நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்

     -- MXJ4.5-5: நிலையான வகை, காந்த சுவிட்ச் இல்லை, துளை 4.5 மிமீ, ஸ்ட்ரோக் 5 மிமீ, இரட்டை நடிப்பு

     -- MXJ8-15-B-2M9B: போர் 8மிமீ, ஸ்ட்ரோக் 15மிமீ, டூயல்-எண்ட் மெட்டல் லிமிட், 2pcs M9B காந்த சுவிட்சுகள்

     -- MXJ12-20-L: சமச்சீர் வகை, துளை 12 மிமீ, பக்கவாதம் 20 மிமீ, மீளக்கூடிய பக்க குழாய்

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (@0.5MPa, இரட்டை நடிப்பு)

   1. மைக்ரோ விவரக்குறிப்புகள் (φ4.5 / φ6 / φ8)

   2.சிறிய விவரக்குறிப்புகள் (φ12 / φ16)

முக்கிய போட்டி நன்மைகள்

   1. மைக்ரான்-லெவல் அல்ட்ரா-உயர் துல்லியம் & நிலைப்புத்தன்மை

     -- உயர்-துல்லியமான நேரியல் பந்து வழிகாட்டி இரயிலுடன் இணைக்கப்பட்ட ஒருங்கிணைந்த ஒரு-துண்டு எந்திரமானது, ±0.01 மிமீ மீண்டும் பொருத்துதல் துல்லியம் மற்றும் அல்ட்ரா-லோ பாரலலிசம் பிழை ஆகியவற்றை உறுதி செய்கிறது, மைக்ரோ கண்டறிதல் மற்றும் சிறந்த பொருத்துதல் செயல்முறைகளுக்கான கடுமையான துல்லியத் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.

   2. அல்ட்ரா-காம்பாக்ட் & ஸ்பேஸ்-சேமிங் டிசைன்

     -- குறைந்த பட்சம் 10மிமீ உயரம் கொண்ட மிக மெல்லிய மற்றும் மிகக் குறுகிய உடல் அமைப்பு. மூன்று பக்க மவுண்டிங் டிசைன், அதி-குறுகிய செங்குத்து மற்றும் கிடைமட்ட இடத்துக்கு ஏற்றது, வழக்கமான ஸ்லைடு அட்டவணைகளுடன் ஒப்பிடும்போது 40% நிறுவல் இடத்தை மிச்சப்படுத்துகிறது, அடர்த்தியான தானியங்கு உற்பத்தி வரிகளுக்கு ஏற்றது.

   3. இலகுரக மற்றும் உயர் அதிர்வெண் வேகமான பதில்

    -- உகந்த துருப்பிடிக்காத எஃகு இலகுரக அமைப்பு (40~500 கிராம்) நகரும் மந்தநிலையை திறம்பட குறைக்கிறது. இயக்க வேகம் 50 முதல் 500 மிமீ/வி வரை இருக்கும், உற்பத்தி திறனை அதிகரிக்க நிமிடத்திற்கு 300 சுழற்சிகளுக்கு மேல் (சிபிஎம்) நிலையான உயர் அதிர்வெண் செயல்பாட்டை ஆதரிக்கிறது.

   4. எண்ணெய் இல்லாத செயல்பாடு & மிக நீண்ட சேவை வாழ்க்கை

     -- குறைந்த உராய்வு உடைகள்-எதிர்ப்பு சீல் மற்றும் எண்ணெய்-இலவச வடிவமைப்பு, சுத்தமான பட்டறைகள் மற்றும் சற்று எண்ணெய் தொழில்துறை சூழல்களுக்கு இணக்கமானது. நீடித்த கட்டமைப்பு உள்ளமைவு நீண்ட கால நிலையான பராமரிப்பு-இல்லாத செயல்பாட்டுடன் 5 மில்லியனுக்கும் அதிகமான சுழற்சிகளின் சேவை வாழ்க்கையை உறுதி செய்கிறது.

   5. நெகிழ்வான நிறுவலுக்கான சமச்சீர் தலைகீழ் வடிவமைப்பு

     -- சமச்சீர் ஏர் போர்ட் மற்றும் ஸ்விட்ச் க்ரூவ் அமைப்பு, ஆன்-சைட் இடது/வலது குழாய் மற்றும் சென்சார் நிறுவல் பரிமாற்றத்தை அனுமதிக்கிறது, திசைக் கட்டுப்பாடுகளை நீக்குகிறது மற்றும் தளத்தில் பிழைத்திருத்தம் மற்றும் கட்டமைப்பு தழுவல் நெகிழ்வுத்தன்மையை பெரிதும் மேம்படுத்துகிறது.

மவுண்டிங் படிவங்கள் & வழக்கமான பயன்பாடுகள்

   1. பெருகிவரும் முறைகள்

     -- மேல் மவுண்டிங்: துல்லியமான பொருத்துதல் பின் துளைகள் கொண்ட துளைகள் வழியாக சரி செய்யப்பட்டது, பணிப்பகுதி மேல் நிறுவல் மற்றும் உயர் துல்லியமான பொருத்துதல் காட்சிகளுக்கு ஏற்றது.

     -- கீழே மவுண்டிங்: கீழே திரிக்கப்பட்ட துளைகள் வழியாக சரி செய்யப்பட்டது, நிலையான மற்றும் நம்பகமான, நிலையான உபகரணங்கள் மேற்பரப்பு நிறுவலுக்கு பொருந்தும்.

     -- பக்கவாட்டு மவுண்டிங்: பக்க திரிக்கப்பட்ட துளைகள் வழியாக சரி செய்யப்பட்டது, வரையறுக்கப்பட்ட செங்குத்து இடம் மற்றும் பல ஸ்லைடுகளின் அடர்த்தியான இணையான ஏற்பாட்டைக் கொண்ட சாதனங்களுக்கு ஏற்றது.

   2. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     -- 3C எலெக்ட்ரானிக்ஸ்: சிப் கையாளுதல் மற்றும் பரிமாற்றம், கேமரா லென்ஸ் ஃபோகசிங், மைக்ரோ காம்பொனென்ட் லேமினேஷன், பொத்தான் ஆயுள் சோதனை

     -- துல்லியமான கண்டறிதல்: ஆய்வு நிலைப்படுத்தல், சிசிடி கேமரா துல்லியமான இயக்கம், மைக்ரோ பரிமாண அளவீடு, ஆப்டிகல் ஃபைன் அளவுத்திருத்தம்

     -- மைக்ரோ அசெம்பிளி: தானியங்கி திருகு பூட்டுதல், டெர்மினல் கிரிம்பிங், துல்லியமான கூறு செருகல், மினியேச்சர் ஜிக் ஓட்டுதல்

     -- மருத்துவ உபகரணங்கள்: மைக்ரோ பம்ப் துல்லியக் கட்டுப்பாடு, மினியேச்சர் வால்வு மாறுதல், சிறிய கருவி தொலைநோக்கி பொருத்துதல்

3-படி விரைவான தேர்வு வழிகாட்டி

   1. சுமை மூலம் துளை தேர்வு

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. நிலையான துல்லியமான செயல்பாட்டிற்கு 50% க்கும் குறைவான சுமை பாதுகாப்பு விளிம்பை ஒதுக்குங்கள்.

   2. பக்கவாதம் உறுதிப்படுத்தல்

     -- நிலையான பக்கவாதம் வரம்பு: 5~50மிமீ. அதிக துல்லியம் மற்றும் செயல்பாட்டு நிலைத்தன்மையை உறுதி செய்ய, அதிக அதிர்வெண் வேலை நிலைமைகளுக்கு குறுகிய பக்கவாதம் (5~20 மிமீ) முன்னுரிமை.

   3. கட்டமைப்பு பொருத்தம்

     -- நிலை கண்காணிப்பு: இருதரப்பு பக்கவாதம் நிலை பின்னூட்டத்திற்கு 2 M9B காந்த சுவிட்சுகளை சித்தப்படுத்தவும்.

     -- துல்லிய வரம்பு: 0~5mm அனுசரிப்பு துல்லியமான ஸ்ட்ரோக் பொசிஷனிங்கிற்கு இரட்டை-இறுதி உலோக வரம்பை (B) தேர்ந்தெடுக்கவும்.

     -- மவுண்டிங் அடாப்டேஷன்: அடர்த்தியான ஸ்டேஷன் தளவமைப்புக்கு பக்க மவுண்டிங், நிலையான மேற்பரப்பு நிறுவலுக்கு கீழே மவுண்டிங் ஆகியவற்றைத் தேர்வு செய்யவும்.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH MXJ தொடர் அல்ட்ரா-காம்பாக்ட் உயர் துல்லியமான நியூமேடிக் ஸ்லைடு டேபிள் மைக்ரான்-நிலை பொருத்துதல் துல்லியம், மூன்று பக்க நெகிழ்வான மவுண்டிங், இலகுரக உயர் அதிர்வெண் செயல்பாடு மற்றும் விருப்ப அனுசரிப்பு உலோக வரம்புகள், செலவு குறைந்த துல்லியமான மைக்ரோ லீனியர் ஆக்சுவேட்டராக செயல்படுகிறது.
