பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

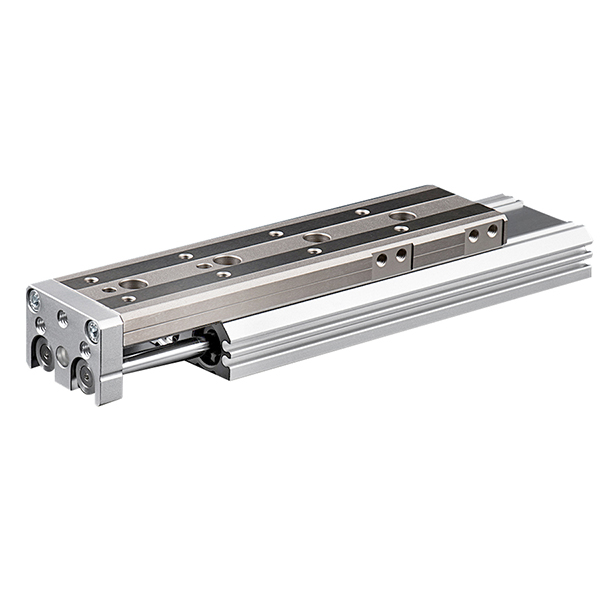

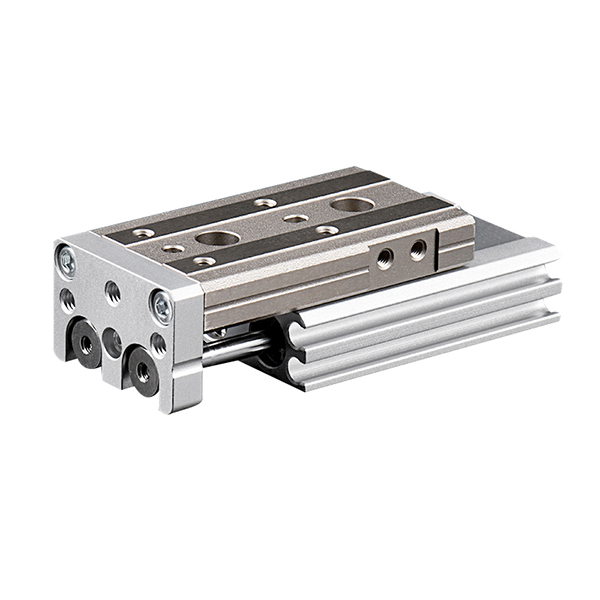

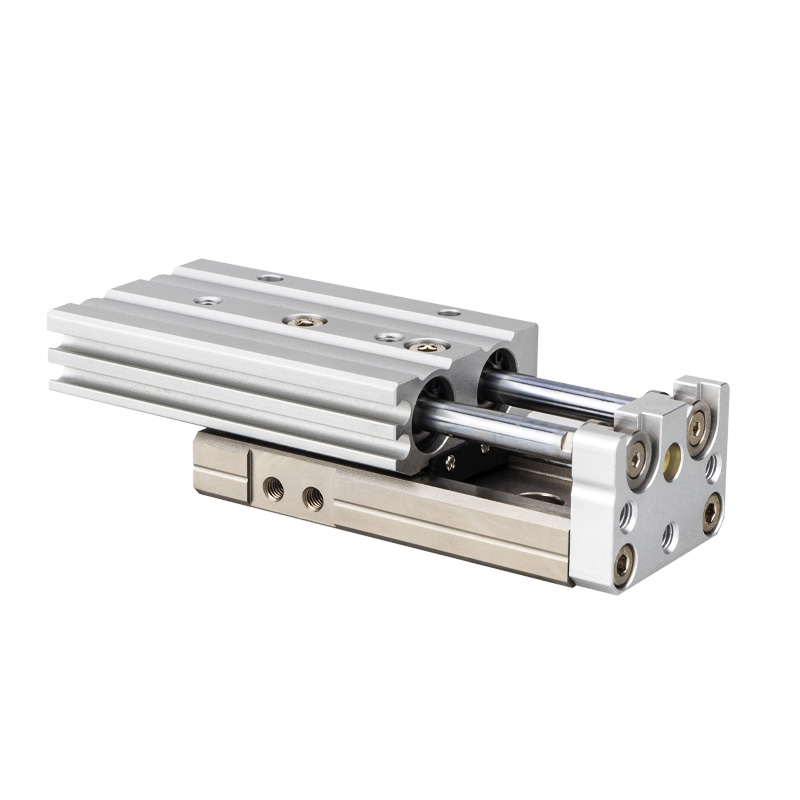

SOLH MXQ தொடர் என்பது ஒரு சிக்கனமான கச்சிதமான நியூமேடிக் ஸ்லைடு டேபிள் ஆகும், இதில் இரட்டை பிஸ்டன் டிரைவிங் சிஸ்டம் மற்றும் மறுசுழற்சி செய்யும் பந்து வழிகாட்டி தண்டவாளங்கள் உள்ளன. ஒரு மிக மெல்லிய மற்றும் இலகுரக ஒருங்கிணைந்த கட்டமைப்பை ஏற்று, இது நிலையான நடுத்தர துல்லியமான நேரியல் இயக்கத்தை ± 0.02 மிமீ துல்லியத்துடன் வழங்குகிறது. பாரம்பரிய "சிலிண்டர் + வெளிப்புற வழிகாட்டி" கலவைக்கு செலவு குறைந்த மாற்றாக, நம்பகமான இயக்க செயல்திறனை பராமரிக்கும் போது இது சாதனங்களின் செலவை வெகுவாகக் குறைக்கிறது. பொதுவான தானியங்கி கையாளுதல் மற்றும் நிலையான துல்லியமான சட்டசபை காட்சிகளுக்கு ஏற்றது, இது வெகுஜன தானியங்கி உற்பத்தி வரிகளுக்கு விருப்பமான அடிப்படை நேரியல் ஓட்டுநர் தீர்வு ஆகும்.
-- இரட்டை பிஸ்டன் இரட்டை நடிப்பு இயக்கி: இரட்டை-பிஸ்டன் அமைப்புடன் பொருத்தப்பட்டுள்ளது, இது ஒரே துளை அளவு கொண்ட ஒற்றை சிலிண்டர் ஸ்லைடுகளின் வெளியீட்டு உந்துதலை இரட்டிப்பாக வழங்குகிறது. உயர் அதிர்வெண் சுழற்சி செயல்பாட்டின் போது பூஜ்ஜிய ஸ்விங்கிங் அல்லது விலகலுடன் ஒத்திசைவான மற்றும் நிலையான நேரியல் இயக்கத்தை இது உறுதி செய்கிறது.
-- மறுசுழற்சி பந்து வழிகாட்டி ரயில்: முன் ஏற்றப்படாத மறுசுழற்சி பந்து வழிகாட்டி வடிவமைப்பை ஏற்றுக்கொள்கிறது, மென்மையான ஒளி-சுமை இயக்கம் மற்றும் குறைந்த உற்பத்தி செலவு ஆகியவற்றைக் கொண்டுள்ளது. இது நிலையான ± 0.02mm ரிப்பீட் பொசிஷனிங் துல்லியத்தை பராமரிக்கிறது, நடுத்தர துல்லியமான ஆட்டோமேஷன் தேவைகளை முழுமையாக பூர்த்தி செய்கிறது.
-- அல்ட்ரா-தின் & லைட்வெயிட் ஒருங்கிணைந்த உடல்: ஒருங்கிணைந்த சிலிண்டர் மற்றும் ஸ்லைடு அட்டவணை அமைப்பு MXS தொடரை விட உயரத்தில் 10% குறைவாகவும், எடையில் 22% குறைவாகவும் உள்ளது, இது இட-வரையறுக்கப்பட்ட உபகரணங்களுக்கு மிகவும் கச்சிதமான நிறுவல் அமைப்பைக் கொண்டுள்ளது.
-- நெகிழ்வான மூன்று பக்க மவுண்டிங்: முன்னமைக்கப்பட்ட துல்லியமான பொருத்துதல் பின் துளைகளுடன் கீழ், பக்க மற்றும் அச்சு மூன்று திசை நிர்ணயத்தை ஆதரிக்கிறது. இது தளத்தில் நிறுவல் மற்றும் பொருத்துதல் நடைமுறைகளை எளிதாக்குகிறது, ஒட்டுமொத்த சட்டசபை செயல்திறனை மேம்படுத்துகிறது.
-- உள்ளமைக்கப்பட்ட காந்த தூண்டல் வடிவமைப்பு: D-M9□ மற்றும் A93 தொடர் காந்த சுவிட்சுகளுக்கு ஒதுக்கப்பட்ட பக்க மவுண்டிங் பள்ளங்கள் கொண்ட நிலையான உள் காந்த வளையம். ஃப்ளஷ் மவுண்டிங் வடிவமைப்பு கட்டமைப்பு குறுக்கீட்டைத் தவிர்க்கிறது மற்றும் நிலையான நிலை சமிக்ஞை கருத்தை உறுதி செய்கிறது.
1. மாதிரி எடுத்துக்காட்டு: MXQ16-50AS-M9BW
|
பதவி |
குறியீடு |
விவரக்குறிப்பு விளக்கம் |
|
1 |
MXQ |
தொடர் குறியீடு: மறுசுழற்சி பந்து வழிகாட்டி இரட்டை சிலிண்டர் ஸ்லைடு அட்டவணை |
|
2 |
6/8/12/16/20/25 |
துளை அளவு (மிமீ) |
|
3 |
10/20/30/40/50/75/100/125/150 |
நிலையான பக்கவாதம் (மிமீ) |
|
4 |
வெற்று/AS/AT/A |

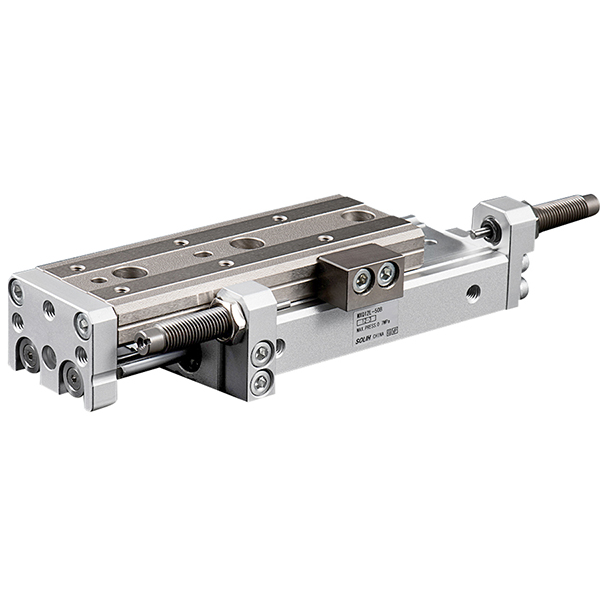

பக்கவாதம் சரிசெய்தல்: வெற்று=சரிசெய்தல் இல்லை; AS=முன் முனை 0~5mm சரிசெய்தல்; AT=பின்புறம் 0~5mm சரிசெய்தல்; A=Dual-end 0~5mm சரிசெய்தல் |
|
5 |
M9B/M9N/A93 + W/L |
காந்த சுவிட்ச்: M9B(NPN)/M9N(PNP)/A93; கம்பி நீளம்: W=1m / L=3m |
|
6 |
FR/B |
விருப்ப பின்னொட்டு: FR=அச்சு குழாய்; B=இரட்டை-இறுதி ரப்பர் தாங்கல் |
2. நிலையான ஒழுங்கு குறிப்பு எடுத்துக்காட்டு
-- MXQ20-75A-FR-M9NL: போர் 20மிமீ, ஸ்ட்ரோக் 75மிமீ, டூயல்-எண்ட் ஸ்ட்ரோக் அட்ஜஸ்ட்மெண்ட், அச்சு பைப்பிங், 3மீ கம்பி நீளம் கொண்ட PNP காந்த சுவிட்ச்
|
அளவுரு உருப்படி |
தொழில்நுட்ப தரவு |
|
துளை அளவு வரம்பு |
6 / 8 / 12 / 16 / 20 / 25 மிமீ |
|
நிலையான பக்கவாதம் வரம்பு |
10~150 மிமீ (துளை அளவு அதிகரிக்கும்) |
|
செயல்பாட்டு முறை |
இரட்டை நடிப்பு |
|
வேலை அழுத்த வரம்பு |
0.15~0.7 MPa (உகந்தவை: 0.5 MPa) |
|
ஆதார அழுத்தம் |
1.05 MPa |
|
சுற்றுப்புற வெப்பநிலை |
-10℃ ~ +60℃ (உறைபனி அல்லாதது) |
|
நிலைப்படுத்தல் துல்லியத்தை மீண்டும் செய்யவும் |
± 0.02 மிமீ |
|
அதிகபட்ச இயக்க வேகம் |
50~500 மிமீ/வி (கிடைமட்ட பயன்பாடு ≤300 மிமீ/வி பரிந்துரைக்கப்படுகிறது) |
|
தாங்கல் முறை |
நிலையான ரப்பர் தாங்கல்; விருப்ப ஹைட்ராலிக் பஃபர் (MXQ6 தவிர) |
|
ஏர் போர்ட் அளவு |
M3×0.5 (φ6); M5×0.8 (φ8~φ25) |
|
உயவு முறை |
எண்ணெய் இல்லாத செயல்பாடு |
|
ஏற்றும் முறை |
கீழே / பக்க / அச்சு மூன்று பக்க பொருத்துதல் பின் துளைகள் பொருத்துதல் |
குறிப்பு: நீண்ட பக்கவாதம் மற்றும் அதிக இயக்க வேகத்துடன் சுமை திறன் குறைகிறது; பாதுகாப்பு காரணி ≥2; செங்குத்து சுமைக்கு அனுமதிக்கக்கூடிய முறுக்கு சரிபார்ப்பு தேவை
|
துளை (மிமீ) |
மாதிரி |
தத்துவார்த்த உந்துதல் (N) |
அதிகபட்ச கிடைமட்ட சுமை (கிலோ) |
அதிகபட்ச செங்குத்து சுமை (கிலோ) |
எடை (கிலோ) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. MXQ தொடருக்கான முன்னுரிமை விண்ணப்ப காட்சிகள்
-- பொது தானியங்கி கையாளுதல்சிறிய எலக்ட்ரானிக் பாகங்கள், டெர்மினல்கள், பிளாஸ்டிக் பாகங்கள் மற்றும் லைட்வெயிட் மாடுலர் பொருத்துதல்கள் ஆகியவற்றை நிலையான துல்லியத் தேவைகளுடன் சுழற்சி முறையில் மாற்றுவதற்கு ஏற்றது.
-- காஸ்ட் சென்சிட்டிவ் ஆட்டோமேஷன் திட்டங்கள்: உயர் துல்லியமான MXS தொடருக்கு செலவு குறைந்த மாற்றாக, நிலையான அடிப்படை செயல்திறனைப் பராமரிக்கும் போது, ஒட்டுமொத்த உபகரணச் செலவுகளை 30%க்கும் அதிகமாகக் குறைக்கிறது.
-- அல்ட்ரா-காம்பாக்ட் ஸ்பேஸ் லேஅவுட்: குறைந்த உடல் உயரம் மற்றும் MXS ஸ்லைடுகளை விட இலகுவான எடையைக் கொண்டுள்ளது, மிகவும் கச்சிதமான தானியங்கு சாதனங்களுக்கான செங்குத்து நிறுவல் இடத்தை சேமிக்கிறது.
-- நடுத்தர துல்லியமான ஒளி-சுமை செயல்பாடு: ± 0.02mm பொருத்துதல் தேவை மற்றும் அதிக விறைப்பு அல்லது அதிக முறுக்கு எதிர்ப்புத் தேவைகள் இல்லாத வேலை நிலைமைகளுக்கு ஏற்றது.
-- உயர் அதிர்வெண் குறுகிய ஸ்ட்ரோக் சைக்கிள் ஓட்டுதல்: 10~50மிமீ ஷார்ட் ஸ்ட்ரோக்கிற்குள் நீண்ட கால மீண்டும் மீண்டும் செயல்படுவதற்கு நம்பகமானது, பாரம்பரிய ஸ்பிலிட் சிலிண்டர் மற்றும் வெளிப்புற வழிகாட்டி சேர்க்கைகளை திறம்பட மாற்றுகிறது.
2.MXQ vs MXS vs MXH | கோர் SMC ஸ்லைடு அட்டவணை ஒப்பீடு
|
ஒப்பீட்டு பொருள் |
MXQ (மறுசுழற்சி பந்து / பொருளாதாரம்) |
MXS (கிராஸ் ரோலர் / துல்லியம்) |
MXH (அல்ட்ரா-நெரோ / லாங் ஸ்ட்ரோக்) |
|
வழிகாட்டி வகை |
மறுசுழற்சி பந்து (முன் ஏற்றப்படாதது) |
குறுக்கு உருளை (முன் ஏற்றப்பட்ட, ஜீரோ கிளியரன்ஸ்) |
அல்ட்ரா-நெரோ பால் கைடு |
|
நிலைப்படுத்தல் துல்லியம் |
± 0.02 மிமீ |
± 0.01 மிமீ |
± 0.03 மிமீ |
|
விறைப்பு / முறுக்கு எதிர்ப்பு |
நடுத்தர (மோசமான கனமான முறுக்கு எதிர்ப்பு) |
அதிகபட்சம் (சிறந்த எதிர்ப்பு விலகல் மற்றும் முறுக்கு எதிர்ப்பு) |
பொது |
|
பக்கவாதம் வரம்பு |
10~150 மிமீ |
10~150 மிமீ |
5~60 மிமீ |
|
விலை நிலை |
குறைந்த (அதிக செலவு செயல்திறன்) |
நடுத்தர-உயர் |
நடுத்தர |
|
எடை |
இலகுவான |
நடுத்தர |
ஒளி |
|
சிறந்த பயன்பாடு |
பொது ஆட்டோமேஷன், செலவு குறைந்த மேம்படுத்தல் |
துல்லியமான சட்டசபை, எதிர்ப்பு விலகல் வேலை நிலைமைகள் |
லாங்-ஸ்ட்ரோக் ஆபரேஷன், அல்ட்ரா-குறுகிய வரையறுக்கப்பட்ட இடம் |
-- துளை அளவு பொருத்தம்: பணிப்பகுதி எடை மற்றும் நிறுவல் திசைக்கு ஏற்ப பொருத்தமான துளை அளவைத் தேர்ந்தெடுக்கவும். நிலையான நீண்ட கால செயல்பாட்டை உறுதிப்படுத்த, மதிப்பிடப்பட்ட மதிப்பின் 50% க்குள் கிடைமட்ட சுமையையும், மதிப்பிடப்பட்ட மதிப்பில் 25% க்குள் செங்குத்து சுமையையும் கட்டுப்படுத்தவும்.
-- பக்கவாதம் தேர்வு & விளிம்பு முன்பதிவு: மாதிரித் தேர்வின் போது 5~10மிமீ ஸ்ட்ரோக் மார்ஜினை ஒதுக்குங்கள். துல்லியமான ஸ்ட்ரோக் அளவுத்திருத்தம் தேவைப்பட்டால், AS/AT/A ஃபைன் அட்ஜஸ்ட்மெண்ட் பின்னொட்டை (0~5mm டிரிம்மிங்) ஏற்கவும்.
-- நெகிழ்வான மவுண்டிங் தேர்வுகிடைமட்ட பொருள் கையாளுதலுக்கான கீழே மவுண்டிங்; பக்கவாட்டு நிலையான நிறுவலுக்கான பக்க ஏற்றம்; Z-அச்சு ஸ்டாக்கிங் மற்றும் பல அடுக்கு உபகரணங்களின் அசெம்பிளிக்கான அச்சு மவுண்டிங்.
-- இடையக கட்டமைப்பு உகப்பாக்கம்வழக்கமான குறைந்த வேக இயக்கத்திற்கான நிலையான ரப்பர் தாங்கல். இயக்க வேகம் 300mm/s ஐத் தாண்டும்போது அல்லது சுமை எடை 5kg ஐத் தாண்டும்போது (MXQ6 மாடலுக்குப் பொருந்தாது) விருப்பமான ஹைட்ராலிக் இடையகத்தை நிறுவவும்.
-- நிலை கண்டறிதல் கட்டமைப்பு: M9B/M9N/A93 காந்த சுவிட்சுகளுடன் இணக்கமானது. இரட்டை-பக்க உட்பொதிக்கப்பட்ட பள்ளங்கள் துல்லியமான நீட்டிப்பு/இன்-இன்-பிளேஸ் சிக்னல் பின்னூட்டத்தை உணர இரட்டை-சுவிட்ச் நிறுவலை ஆதரிக்கின்றன.
SOLH MXQ தொடரின் சிக்கனமான நியூமேடிக் ஸ்லைடு அட்டவணையானது இலகுரக மறுசுழற்சி பந்து வழிகாட்டி மற்றும் இரட்டை-பிஸ்டன் ஒருங்கிணைக்கப்பட்ட கட்டமைப்பை ஏற்றுக்கொள்கிறது, இதில் அதி-ஒளி மெல்லிய உடல், ±0.02mm நிலையான நடுத்தர துல்லியம் மற்றும் குறைந்த விலை, பாரம்பரிய சிலிண்டர்-கைடு சேர்க்கைகளுக்கு சிறந்த செலவு குறைந்த மாற்றாக செயல்படுகிறது.
