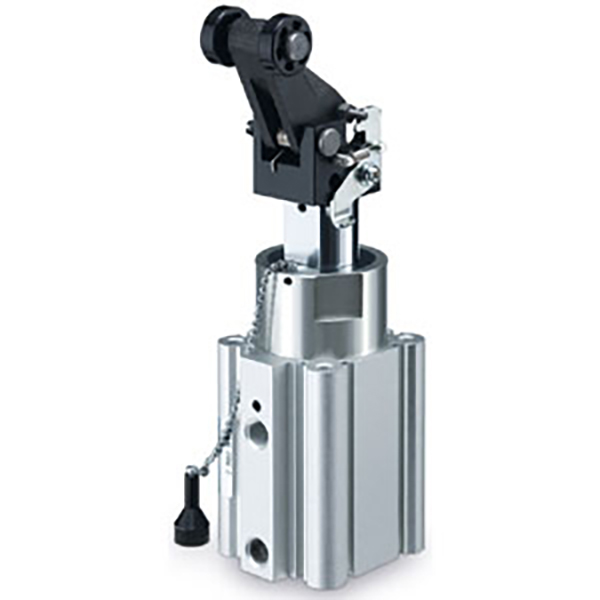

RSQ தொடர் ஸ்டாப்பர் சிலிண்டர் | நிலையான மவுண்டிங் உயரம் நியூமேடிக் ஸ்டாப் சிலிண்டர்

பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

1. தயாரிப்பு மேலோட்டம் & முக்கிய கட்டமைப்பு அம்சங்கள்

     SOLH RSQ தொடர் என்பது தானியங்கு கன்வேயர் லைன் பொசிஷனிங் மற்றும் வொர்க்பீஸ் வரம்பிடுவதற்காக வடிவமைக்கப்பட்ட ஒரு நிலையான பெருகிவரும் உயரத்தை நிறுத்தும் சிலிண்டர் ஆகும். இது 10 மிமீ முதல் 30 மிமீ வரை நிலையான ஸ்ட்ரோக்குகளுடன் φ12 மிமீ முதல் φ50 மிமீ வரை துளை அளவுகளை உள்ளடக்கியது. நிலையான-உயரம் திடமான அமைப்பு, உள்ளமைக்கப்பட்ட பஃபர், 10 விருப்பத் தடி முனை வகைகள் மற்றும் 4-பக்க காந்த சுவிட்ச் மவுண்டிங் ஆகியவற்றைக் கொண்டுள்ளது, RSQ சிலிண்டர் கன்வேயர் ஸ்டேஷன் பிளாக்கிங், பேலட் பொசிஷனிங் மற்றும் வொர்க்பீஸ் லிமிட்டிங், ஆட்டோமேட் ஸ்டாண்டர்ட் கோர்வ் பாகங்களை கட்டுப்படுத்துவதற்கான குறைந்த விலை மற்றும் அதிக நம்பகத்தன்மையுடன் நிறுத்தும் தீர்வுகளை வழங்குகிறது.

  1.1 நிலையான உயரம் திடமான அமைப்பு

     உயரத்தை சரிசெய்யக்கூடிய RSG தொடரிலிருந்து வேறுபட்டது, RSQ தொடர் சரிசெய்ய முடியாத நிலையான பெருகிவரும் உயர வடிவமைப்பை ஏற்றுக்கொள்கிறது. இது ஒரு எளிமையான அமைப்பு, அதிக ஒட்டுமொத்த விறைப்பு மற்றும் வேகமான ஆன்-சைட் நிறுவல், நிலையான-உயர நிலைய தளவமைப்புகளை சரியாகப் பொருத்துதல் மற்றும் உயர அளவுத்திருத்த நடைமுறைகளை நீக்குதல் ஆகியவற்றைக் கொண்டுள்ளது.

  1.2 பல்துறை மல்டி-ரோட்-எண்ட் தழுவல்

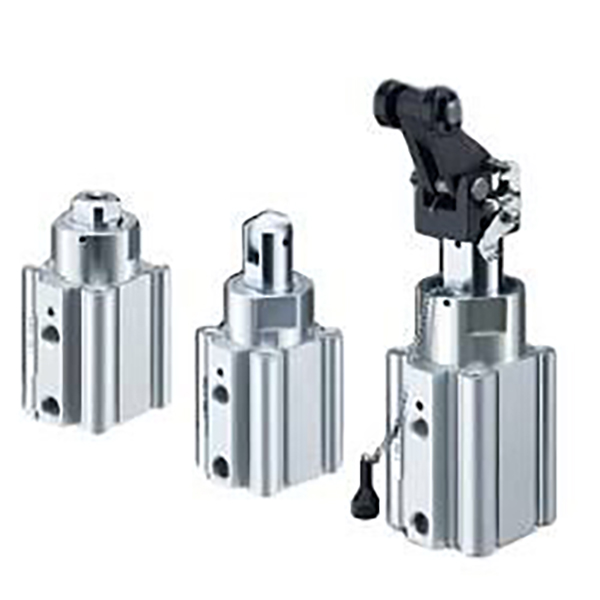

     ரவுண்ட் ராட், பெவல் கட், ரோலர் மற்றும் லீவர் கட்டமைப்புகள் உட்பட, 10 வகையான ராட் எண்ட் ஆப்ஷன்களுடன், ஒளி, நடுத்தர மற்றும் அதிக சுமை நிறுத்தும் காட்சிகளை முழுமையாக உள்ளடக்கியது. நெம்புகோல் வகைகள் (L/B/C/D/E) உள்ளமைக்கப்பட்ட ஹைட்ராலிக் பஃபர் வடிவமைப்பை சிறந்த ஆற்றல் உறிஞ்சுதல் மற்றும் அதிக அதிர்வெண் மற்றும் அதிக-தாக்க வேலை நிலைமைகளுக்கு வலுவான தாக்க எதிர்ப்பைக் கொண்டுள்ளது.

  1.3 நெகிழ்வான நிறுவல் & ஸ்விட்ச் லேஅவுட்

     சிலிண்டர் உடல் 4-பக்க காந்த சுவிட்ச் நிறுவலை ஆதரிக்கிறது (D-A9□/M9□/P3DWA தொடர் சுவிட்சுகளுடன் இணக்கமானது) கூடுதல் மவுண்டிங் பாகங்கள் இல்லாமல். இரண்டு நிலையான மவுண்டிங் முறைகள் உள்ளன: B-வகை மூலம் துளை மவுண்டிங் (தரநிலை) மற்றும் A-வகை இரட்டை முனை திரிக்கப்பட்ட துளை மவுண்டிங், பல்வேறு உபகரண சட்டங்கள் மற்றும் நிறுவல் இடைவெளிகளுக்கு ஏற்ப.

  1.4 எண்ணெய் இல்லாத & நீண்ட சேவை வாழ்க்கை வடிவமைப்பு

     விருப்பமான இரட்டை-நடிப்பு, வசந்த-திரும்ப இரட்டை-நடிப்பு மற்றும் ஒற்றை-நடிப்பு (ஸ்பிரிங் நீட்டிப்பு) முறைகள் பல்வேறு செயல் தேவைகளைப் பூர்த்தி செய்கின்றன. நிலையான ரப்பர் தாங்கல் நிலையான செயல்பாட்டை உறுதி செய்கிறது. பிஸ்டன் ராட் கடினமான குரோம் முலாம் சிகிச்சையை ஏற்றுக்கொள்கிறது, மேலும் சிலிண்டர் உடல் கடினமான அனோடைசிங் செயல்முறைக்கு உட்படுகிறது, சிறந்த உடைகள் எதிர்ப்பு மற்றும் தாக்க எதிர்ப்பை அடைகிறது. எண்ணெய் இல்லாத செயல்பாட்டு வடிவமைப்பு குறைந்த பராமரிப்பு செலவுகளுடன் சுத்தமான மற்றும் தூசி இல்லாத பணிச்சூழலுக்கு ஏற்றது.

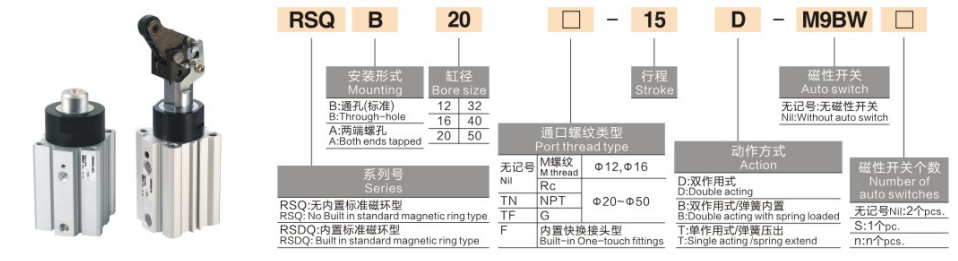

2. முழுமையான மாதிரி பெயரிடும் விதிகள் & ஒழுங்கு எடுத்துக்காட்டுகள்

  1. வழக்கமான மாதிரி எடுத்துக்காட்டுகள்: RSQB20-15, RSDQL32-20

  2. நிலையான ஒழுங்கு எடுத்துக்காட்டுகள்

     • காந்தம் அல்லாத வளைய நிலையான மாதிரி: RSQB20-15 (காந்த வளையம் இல்லை, துளை வழியாக மவுண்டிங், φ20 துளை, 15 மிமீ ஸ்ட்ரோக், நிலையான சுற்று கம்பி முனை)

     • மேக்னடிக் ரிங் ஹைட்ராலிக் பஃபர் மாடல்: RSDQL32-20 (உள்ளமைக்கப்பட்ட காந்த வளையம், துளை வழியாக மவுண்டிங், φ32 துளை, 20 மிமீ ஸ்ட்ரோக், நெம்புகோல் வகை நிறுத்தும் முனை)

3. பொது தொழில்நுட்ப அளவுருக்கள் (20℃, 0.5MPa நிலையான நிலை)

  3.1 அடிப்படை விவரக்குறிப்புகள்

     • செயல்பாட்டு முறை: இரட்டை நடிப்பு, வசந்த-திரும்ப இரட்டை நடிப்பு, ஒற்றை நடிப்பு (வசந்த நீட்டிப்பு)

     • வேலை அழுத்த வரம்பு: 0.05 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa

     • சுற்றுப்புற வெப்பநிலை: -10℃~70℃ (சுவிட்ச் இல்லாமல்); -10℃~60℃ (சுவிட்ச் உடன்)

     • பிஸ்டன் இயக்க வேகம்: 50~500மிமீ/வி

     • தாங்கல் முறைதரமான ரப்பர் தாங்கல்; உள்ளமைக்கப்பட்ட ஹைட்ராலிக் பஃபர் பொருத்தப்பட்ட நெம்புகோல் வகைகள்

     • உயவு முறை: எண்ணெய் இல்லாத செயல்பாடு

  3.2 நிலையான துளை மற்றும் பக்கவாதம் சேர்க்கை

3.3 கோட்பாட்டு ஸ்டாப்பிங் ஃபோர்ஸ் (அலகு: N @0.5MPa, இரட்டை நடிப்பு)

3.4 தயாரிப்பு எடை (அலகு: கிலோ @20மிமீ ஸ்ட்ரோக், RSQ தொடர்)

4. ராட் எண்ட் வகைகள் & பொருந்தக்கூடிய காட்சிகள்

5. வழக்கமான பயன்பாட்டுக் காட்சிகள்

     • சட்டசபை லைன் நிறுத்தம்: எலக்ட்ரானிக் மற்றும் ஹோம் அப்ளையன்ஸ் அசெம்பிளி லைன்களுக்கு தட்டு நிறுத்துதல், ஸ்டேஷன் பொசிஷனிங் மற்றும் ஆன்டி-ஷிஃப்டிங் ஆகியவற்றிற்குப் பயன்படுத்தப்படுகிறது. நிலையான உயர வடிவமைப்பு நிலையான கன்வேயர் லைன் தளவமைப்புகளுடன் சரியாக பொருந்துகிறது.

     • கன்வேயர் வரி வரம்பு: பெல்ட் மற்றும் ரோலர் கன்வேயர்களில் ஒர்க்பீஸ் நிறுத்தம், பரிமாற்ற நிலையத்தை நிலைநிறுத்துதல் மற்றும் திசைதிருப்புதல்/இணைத்தல் லைன் தடுப்பதற்கு ஏற்றது. பல தடி முடிவு விருப்பங்கள் பல்வேறு சுமை தரங்களுக்கு ஏற்ப.

     • தானியங்கு செயலாக்க நிலையங்கள்: இயந்திர கருவி ஏற்றுதல்/இறக்குதல் கட்டுப்படுத்துதல், பேக்கேஜிங் இயந்திரம் பொருத்துதல் மற்றும் ஆய்வு நிலையம் நிறுத்துதல், நிலையான மற்றும் குறுக்கீடு எதிர்ப்பு சுழற்சி செயல்பாட்டை வழங்குதல் ஆகியவற்றுக்கு ஏற்றது.

     • ஹெவி-டூட்டி ஸ்டாப்பிங் காட்சிகள்: ஹெவி பேலட் மற்றும் டூலிங் போர்டு நிறுத்துதல், வெல்டிங் ஸ்டேஷன் பொருத்துதல் ஆகியவற்றுக்கு பயன்படுத்தப்படுகிறது. ஹைட்ராலிக் பஃபர் நெம்புகோல் வகை வலுவான தாக்கம் மற்றும் உயர் அதிர்வெண் அதிர்வுகளை திறம்பட எதிர்க்கிறது.

6. 3-படி விரைவான தேர்வு வழிகாட்டி

  1. துளை அளவு தேர்வு: உண்மையான நிறுத்தும் சுமைக்கு ஏற்ப துளையைத் தேர்ந்தெடுக்கவும். விதியைப் பின்பற்றவும்: கோட்பாட்டு நிறுத்த விசை ≥ உண்மையான சுமை × 2 பாதுகாப்பு காரணி. லேசான சுமைக்கு φ16~φ20, நடுத்தர சுமைக்கு φ32, அதிக சுமைக்கு φ40~φ50.

  2. பக்கவாதம் தேர்வு: நிலையான பக்கவாதம் 10 மிமீ முதல் 30 மிமீ வரை இருக்கும். இயந்திரக் குறுக்கீட்டைத் தவிர்க்க, பணிப்பகுதியின் உயரத்தின் அடிப்படையில் 5~10மிமீ கூடுதல் ஸ்ட்ரோக் மார்ஜினை ஒதுக்கவும்.

  3. ராட் எண்ட் தேர்வு

￮ லேசான சுமை & குறைந்த வேகம்: வட்ட கம்பி அல்லது பெவல் வெட்டு வகையைத் தேர்வு செய்யவும்

￮ அதிக வேகம் மற்றும் லேசான சுமை: ரோலர் வகையைத் தேர்வு செய்யவும்

￮ அதிக சுமை மற்றும் அதிக அதிர்வெண் தாக்கம்: ஹைட்ராலிக் பஃபர் லீவர் வகையைத் தேர்வு செய்யவும் (B/C/D/E)

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH RSQ தொடர் நிலையான-உயர ஸ்டாப்பர் சிலிண்டர்கள் திடமான நிலையான மவுண்டிங் அமைப்பு, பலதரப்பட்ட தடி முடிவு விருப்பங்கள், 4-பக்க சுவிட்ச் நிறுவல் மற்றும் எண்ணெய் இல்லாத நீண்ட-ஆயுட்கால செயல்திறன், பல்வேறு தானியங்கு கன்வேயர் மற்றும் செயலாக்க நிலையங்களுக்கு செலவு குறைந்த, நிலையான மற்றும் தாக்கம்-எதிர்ப்பு நிலையான நிறுத்த தீர்வுகளை வழங்குகிறது.
