பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

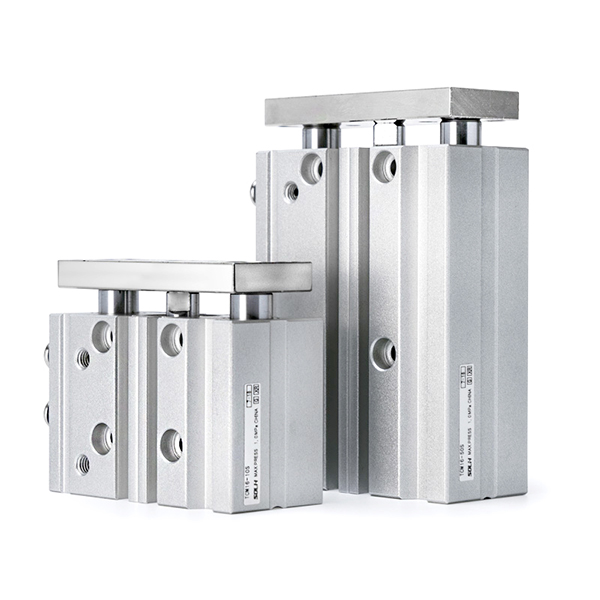

SOLH TC தொடர் என்பது உயர் செயல்திறன் கொண்ட முக்கோண வழிகாட்டி கம்பி உருளை ஆகும், இது ஒரு ஒருங்கிணைந்த இரட்டை வழிகாட்டி கம்பி + மத்திய பிஸ்டன் கம்பி அமைப்பை ஏற்றுக்கொள்கிறது. அதி-உயர்ந்த விறைப்புத்தன்மை, சிறந்த முறுக்கு எதிர்ப்பு திறன், வலுவான பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் துல்லியமான பொருத்துதல் துல்லியம் ஆகியவற்றுடன் இடம்பெற்றது, இந்தத் தொடர் φ6mm முதல் φ100mm வரையிலான முழு துளை வரம்பை உள்ளடக்கியது, இதில் இரண்டு முக்கிய மாதிரிகள் உள்ளன: TCL துல்லியமான பந்து தாங்கும் வகை மற்றும் TCM ஹெவி-டூட்டி தாங்கும் வகை. இது கச்சிதமான தள்ளுதல், தூக்குதல், நிறுத்துதல் மற்றும் துல்லியமான மொழிபெயர்ப்பு நிலையங்களுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது, நிலையான ஆட்டோமேஷன் காட்சிகளில் SMC MGP தொடரின் சரியான டிராப்-இன் மாற்றாக இது செயல்படுகிறது.
• அல்ட்ரா-உயர் விறைப்பு முக்கோண அமைப்பு: இரண்டு உயர் வலிமை தாங்கி எஃகு வழிகாட்டி கம்பிகள் மற்றும் ஒரு மத்திய பிஸ்டன் கம்பி பொருத்தப்பட்ட, ஒருங்கிணைந்த முக்கோண அமைப்பு சாதாரண சிலிண்டர்கள் முறுக்கு எதிர்ப்பு மற்றும் பக்கவாட்டு சுமை திறன் இரண்டு மடங்கு அதிகமாக வழங்குகிறது. இது திறம்பட வளைத்தல் மற்றும் ஈடுசெய்யப்படுவதைத் தடுக்கிறது, விசித்திரமான சுமை மற்றும் குறுக்கு தாக்க வேலை நிலைமைகளுக்கு ஏற்றவாறு சிறந்த நிலைத்தன்மையுடன் செயல்படுகிறது.
• முழு காட்சிகளுக்கான இரட்டை தாங்கி உள்ளமைவுகள்
￮ TCL (பந்து தாங்கி): அதி-குறைந்த உராய்வு, அல்ட்ரா-ஸ்மூத் ஸ்ட்ரோக் மற்றும் நிலையான உயர் அதிர்வெண் செயல்பாடு, துல்லியமான ஜாக்கிங், அதிவேக சைக்கிள் ஓட்டுதல் மற்றும் குறைந்த உராய்வு இயக்கத் தேவைகளுக்கு ஏற்றது.
￮ TCM (ஸ்லைடு தாங்கி): பித்தளை அலாய் ஸ்லைடிங் புஷிங்கை ஏற்றுக்கொள்கிறது, இது சிறந்த உடைகள் எதிர்ப்பு, தாக்க எதிர்ப்பு மற்றும் பக்கவாட்டு சுமை சகிப்புத்தன்மை ஆகியவற்றைக் கொண்டுள்ளது, அதிக சுமை, தூசி மற்றும் பிரேக்கிங் வேலை நிலைமைகளுக்கு மிகவும் பொருத்தமானது.
• ஒருங்கிணைந்த மெல்லிய & கச்சிதமான வடிவமைப்பு: ஓட்டுநர் அலகு மற்றும் வழிகாட்டி அலகு ஒட்டுமொத்த நிறுவல் இடத்தை குறைக்க மிகவும் ஒருங்கிணைக்கப்பட்டுள்ளது. மேல் மற்றும் பக்க பரப்புகளில் உள்ள இரட்டை காற்று நுழைவாயில்கள் நெகிழ்வான குழாய் அமைப்பை ஆதரிக்கின்றன, பல்வேறு ஆன்-சைட் பைப்லைன் திசைகள் மற்றும் சிறிய உபகரண கட்டமைப்புகளுக்கு ஏற்றது.
• உயர் துல்லியமான மீண்டும் நிலைப்படுத்தல்: அதி-உயர் மீண்டும் பொருத்துதல் துல்லியத்தை உறுதி செய்வதற்காக அடிப்படை, பின் முனை முகம் மற்றும் ஃபிக்சிங் பிளேட் ஆகியவற்றில் துல்லியமான பொருத்துதல் துளைகள் ஒதுக்கப்பட்டுள்ளன. நான்கு பக்க காந்த சுவிட்ச் பள்ளங்கள் பல திசை சுவிட்ச் நிறுவலை ஆதரிக்கின்றன, நெகிழ்வான மற்றும் விரிவான பக்கவாதம் நிலை கண்டறிதலை உணர்கின்றன.
• நிலையான பிரீமியம் கட்டமைப்பு: உள்ளமைக்கப்பட்ட காந்த வளையம் (நிலையான S காந்தம்), இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இலவச வடிவமைப்பு, சுத்தமான பட்டறை செயல்பாட்டுத் தரங்களுடன் இணங்குகிறது. 5 மிமீ முதல் 500 மிமீ வரையிலான நிலையான ஸ்ட்ரோக் கொண்ட இரட்டை-நடிப்பு வடிவமைப்பு கிட்டத்தட்ட அனைத்து வழக்கமான ஆட்டோமேஷன் டிரைவிங் ஸ்ட்ரோக்குகளையும் உள்ளடக்கியது.
மாதிரி எடுத்துக்காட்டுகள்: TCM20-50S | TCL16-30J-20S-டி
|
குறியீடு பிரிவு |
விவரக்குறிப்பு பொருள் |
|
TC |
தொடர் குறியீடு: டபுள் ஆக்டிங் ட்ரைஆக்சியல் கைடு ராட் சிலிண்டர் |
|
எம் / எல் |
தாங்கி வகை: M=TCM பித்தளை ஸ்லைடு தாங்கி; L=TCL துல்லியமான பந்து தாங்கி |
|
J |
அனுசரிப்பு பக்கவாதம் வகை (குறி இல்லை = நிலையான நிலையான பக்கவாதம் வகை) |
|
6~100 |
துளை அளவு (மிமீ): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
ஸ்டாண்டர்ட் ஸ்ட்ரோக் (மிமீ): 5/10/20/30/40/50/75/100~500 |
|
0~50 (ஜே-வகை) |
சரிசெய்யக்கூடிய பக்கவாதம் வரம்பு (ஜே-வகைக்கு பிரத்தியேகமானது, அதிகபட்சம் 50 மிமீ சரிசெய்தல்) |
|
S |
காந்தம் பொருத்தப்பட்ட (உள்ளமைக்கப்பட்ட காந்த வளையம், நிலையான கட்டமைப்பு) |
|
-டி |
உயர்-வெப்பநிலை எதிர்ப்பு விருப்பம்: வேலை வெப்பநிலை -20℃~120℃ |
நிலையான வரிசை குறிப்பு எடுத்துக்காட்டுகள்
• TCM25-75S: 25 மிமீ துளை, 75 மிமீ ஸ்ட்ரோக், உள்ளமைக்கப்பட்ட காந்தத்துடன் கூடிய ஸ்லைடு தாங்கி வகை
• TCL20-50J-20S: 20மிமீ துளை, 50மிமீ ஸ்டாண்டர்ட் ஸ்ட்ரோக், 20மிமீ அனுசரிப்பு ஸ்ட்ரோக், காந்தத்துடன் கூடிய பந்து தாங்கும் துல்லியமான வகை
• TCM32-100S-T: 32மிமீ துளை, 100மிமீ ஸ்ட்ரோக், உயர் வெப்பநிலை எதிர்ப்பைக் கொண்ட ஸ்லைடு தாங்கி வகை
(நிலையான சோதனை நிலைமைகள்: 20℃ சாதாரண வெப்பநிலை, 0.5MPa மதிப்பிடப்பட்ட அழுத்தம்)
1. பொது செயல்திறன் அளவுருக்கள்
• செயல்பாட்டு முறை: இரட்டை நடிப்பு எதிரொலி இயக்கம்
• வேலை அழுத்த வரம்பு: 0.1 ~ 1.0MPa; ஆதார அழுத்தம்: 1.5MPa
• சுற்றுப்புற வெப்பநிலை: -20℃~70℃ (பனி இல்லாத வழக்கமான சூழல்); -20℃~120℃ (-T உயர் வெப்பநிலை பதிப்பு)
• பிஸ்டன் இயக்க வேகம்: 50~500mm/s (φ6~63 சிறிய & நடுத்தர துளை); 50~400மிமீ/வி (φ80/100 பெரிய துளை)
• தாங்கல் முறை: நிலையான இரட்டை-இறுதி ரப்பர் தாங்கல்; அதிக தாக்கம் கொண்ட காட்சிகளுக்கான விருப்ப காற்று குஷன் பஃபர்
• உயவு முறை: எண்ணெய் இல்லாத பராமரிப்பு இல்லாத செயல்பாடு, சுத்தமான தொழில்துறை சூழல்களுக்கு ஏற்றது
2. கோட்பாட்டு உந்துதல் தரவு (@0.5MPa, அலகு: N)
|
துளை அளவு (மிமீ) |
தத்துவார்த்த உந்துதல் (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. தயாரிப்பு எடை தரவு (50மிமீ ஸ்ட்ரோக், அலகு: கிலோ)
|
துளை அளவு (மிமீ) |
TCM எடை (கிலோ) |
TCL எடை (கிலோ) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
ஒப்பீட்டு பொருள் |
TCL (பந்து தாங்கி) |
TCM (ஸ்லைடு தாங்கி) |
|
தாங்கி வகை |
உயர் துல்லியமான நேரியல் பந்து தாங்கி |
பித்தளை அலாய் நெகிழ் தாங்கி |
|
பக்கவாட்டு சுமை திறன் |
நடுத்தர (மென்மையான இயக்கத்திற்கு முன்னுரிமை அளிக்கிறது) |
வலிமையானது (தாக்க எதிர்ப்பிற்கு முன்னுரிமை அளிக்கிறது) |
|
இயக்க பண்புகள் |
மிகக் குறைந்த உராய்வு, மென்மையான பக்கவாதம், நிலையான உயர் அதிர்வெண் சைக்கிள் ஓட்டுதல் |
சிறந்த உடைகள் எதிர்ப்பு, நிலையான செயல்பாடு, வலுவான ரேடியல் சுமை சகிப்புத்தன்மை |
|
பொருந்தக்கூடிய காட்சிகள் |
துல்லியமான ஜாக்கிங், அதிவேக ரெசிப்ரோகேட்டிங் மோஷன், குறைந்த உராய்வு தேவைப்படும் நிலையங்கள் |
அதிக சுமை, தூசி நிறைந்த சூழல், பிரேக்கிங் மற்றும் குறுக்கு தாக்கம் வேலை நிலைமைகள் |
|
செலவு நிலை |
பிரீமியம் |
பொருளாதாரம் |
1. நெகிழ்வான பல மவுண்ட் வடிவமைப்பு
• நேரடி உடல் மவுண்டிங்: கூடுதல் அடைப்புக்குறிகள் தேவையில்லாமல் நேரடியாகப் பொருத்துவதற்கு கீழே, பக்கவாட்டு மற்றும் இறுதி முகங்களில் முன்பதிவு செய்யப்பட்ட திருகு துளைகள், ஆன்-சைட் நிறுவலுக்கு வேகமாக அசெம்பிளி மற்றும் பிரித்தெடுக்கும்.
• விருப்ப துணை பாகங்கள்: Flange (F) மற்றும் ஃபுட் பிராக்கெட் (L) மவுண்டிங் ஆக்சஸரீஸ்கள் கிடைக்கின்றன, இது பல்வேறு உபகரண கட்டமைப்பு வடிவமைப்புகளுக்கு ஏற்ப நெகிழ்வான கிடைமட்ட மற்றும் செங்குத்து அமைப்பை ஆதரிக்கிறது.
2. முக்கிய தொழில்துறை பயன்பாடுகள்
• கன்வேயர் லைன் ஆட்டோமேஷன்: ஒர்க்பீஸ் நிறுத்துதல், பொருள் தூக்குதல் மற்றும் தட்டு பொருத்துதல்; வலுவான தாக்க எதிர்ப்பு மற்றும் எதிர்ப்பு ஆஃப்செட் செயல்திறன் நிலையான கடத்தல் மற்றும் கட்டுப்படுத்தும் செயல்பாட்டை உறுதி செய்கிறது.
• 3C மின்னணு துல்லிய செயலாக்கம்: PCB கையாளுதல், டெர்மினல் கிரிம்பிங் பொசிஷனிங் மற்றும் லைட் ஒர்க்பீஸ் மொழிபெயர்ப்பு; உயர் எதிர்ப்பு-சுழற்சி துல்லியம் பூஜ்ஜிய விலகல் துல்லியமான அசெம்பிளி மற்றும் செயலாக்கத்திற்கு உத்தரவாதம் அளிக்கிறது.
• பேக்கேஜிங் இயந்திரங்கள்: மெட்டீரியல் பேஃபில் டிரைவிங், சிலோ கேட் ஸ்விட்சிங் மற்றும் ஷார்ட் டிஸ்டன்ஸ் மெட்டீரியல் புஷிங்; கச்சிதமான உடல் மிகவும் ஒருங்கிணைந்த பேக்கேஜிங் உபகரண தளவமைப்புக்கு ஏற்றதாக உள்ளது.
• பொது தொழில்துறை ஆட்டோமேஷன்ஜிக் தூக்குதல், பகுதி வெளியேற்றம் மற்றும் விசித்திரமான சுமை ஓட்டுதல்; பாரம்பரிய ஸ்பிலிட் சிலிண்டர் + வழிகாட்டி கம்பி சேர்க்கைகளை மாற்றுவதற்கு சிலிண்டர் மற்றும் வழிகாட்டி செயல்பாடுகளை ஒருங்கிணைக்கிறது, உபகரண அமைப்பை எளிதாக்குகிறது மற்றும் செலவுகளைக் குறைக்கிறது.
|
ஒப்பீட்டு பொருள் |
SOLH TC தொடர் |
SMC MGP தொடர் |
|
போர் கவரேஜ் வரம்பு |
φ6~100மிமீ (முழு மைக்ரோ & நிலையான வரம்பு) |
φ12~100மிமீ (நிலையான துளை மட்டும்) |
|
தாங்கி கட்டமைப்பு |
டிசிஎல் பால் பேரிங் / டிசிஎம் ஸ்லைடு பேரிங் |
MGPL பந்து தாங்கி / MGPM ஸ்லைடு தாங்கி |
|
சுழற்றாத துல்லியம் |
±0.05°~±0.10° |
±0.08°~±0.15° |
|
பக்கவாட்டு சுமை திறன் |
வலுவான (சாதாரண சிலிண்டர்களை விட 2 மடங்கு அதிகம்) |
நடுத்தர |
|
செலவு செயல்திறன் |
அதிக செலவு செயல்திறன் |
அதிக சந்தை விலை |
|
மாற்று இணக்கத்தன்மை |
100% நேரடி டிராப்-இன் மாற்றீடு |
நிலையான அளவுகோல் மாதிரி |
1. துளை அளவு தேர்வு: உண்மையான வேலை சுமைக்கு ஏற்ப தேவையான உந்துதலைக் கணக்கிடுங்கள்; கோட்பாட்டு உந்துதல் ≥ உண்மையான சுமை × 1.5 உடன் துளை அளவைத் தேர்ந்தெடுக்கவும், அதிக சுமை செயல்பாட்டைத் தவிர்க்க 50% பாதுகாப்பு விளிம்பை ஒதுக்குகிறது.
2. தாங்கி வகை தேர்வு: துல்லியமான நிலைப்படுத்தல் மற்றும் அதிக அதிர்வெண் கொண்ட மிருதுவான சைக்கிள் ஓட்டுதல் காட்சிகளுக்கு TCL பந்து தாங்கியைத் தேர்வு செய்யவும்; அதிக சுமை, தூசி நிறைந்த மற்றும் அதிக தாக்கத்தை ஏற்படுத்தும் வேலை நிலைமைகளுக்கு TCM ஸ்லைடு தாங்கியைத் தேர்ந்தெடுக்கவும்.
3. செயல்பாட்டு கட்டமைப்பு தேர்வு
￮ ஸ்ட்ரோக் ஃபைன் அட்ஜஸ்ட்மெண்ட் டிமாண்ட்: ஜே-வகை அனுசரிப்பு ஸ்ட்ரோக்கைத் தேர்ந்தெடுக்கவும் (0~50மிமீ அனுசரிப்பு வரம்பு)
￮ நிலை கண்டறிதல் தேவை: S காந்த உள்ளமைவைத் தேர்ந்தெடுக்கவும் + பல திசை காந்த சுவிட்சுகள் (நான்கு பக்க நிறுவக்கூடியது)
￮ உயர்-வெப்பநிலை பணிச்சூழல்:-T உயர்-வெப்பநிலை எதிர்ப்பு விருப்பத்தைத் தேர்ந்தெடுக்கவும் (-20℃~120℃)
SOLH TC தொடர் முக்கோண வழிகாட்டி கம்பி சிலிண்டர் அதிக விறைப்புத்தன்மை, சூப்பர் பக்கவாட்டு சுமை எதிர்ப்பு மற்றும் உயர் துல்லியமான சுழல் எதிர்ப்பு செயல்திறன் ஆகியவற்றை ஒருங்கிணைக்கிறது, இரட்டை தாங்கும் விருப்பங்கள் மற்றும் அனுசரிப்பு பக்கவாதம் மற்றும் உயர் வெப்பநிலை விருப்ப செயல்பாடுகளுடன், SMCene MGP தொடரை முழுவதுமாக தூக்குதல் மற்றும் ஆட்டோமொபைல் ஸ்டாப்பிங் தொடர்களுக்கு மிகவும் செலவு குறைந்த மாற்றாக செயல்படுகிறது.
