பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH ZL112 தொடர் என்பது ஒரு ஒருங்கிணைந்த பல-நிலை வென்டூரி வெற்றிட எஜெக்டர் ஆகும், இது SMC சமமான மாடல்களுடன் முழுமையாக மாறக்கூடியது. இது அதி-உயர் வெற்றிட பட்டம், பெரிய உறிஞ்சும் ஓட்டம் மற்றும் கடுமையாக குறைக்கப்பட்ட காற்று நுகர்வு ஆகியவற்றைக் கொண்டுள்ளது. சோலனாய்டு வழங்கல்/வெளியீட்டு வால்வுகள், வெற்றிட அழுத்த அளவு, டிஜிட்டல் டிஸ்ப்ளே மீட்டர் மற்றும் வெற்றிட அழுத்த சுவிட்ச் உள்ளிட்ட பல விருப்பமான ஒருங்கிணைந்த தொகுதிகள் கிடைக்கின்றன. இது தானியங்கி ரோபோ ஆயுதங்கள் மற்றும் பல உறிஞ்சும் கோப்பை பொருத்துதல் அமைப்புகளுக்கான முக்கிய வெற்றிட அலகு ஆகும்.

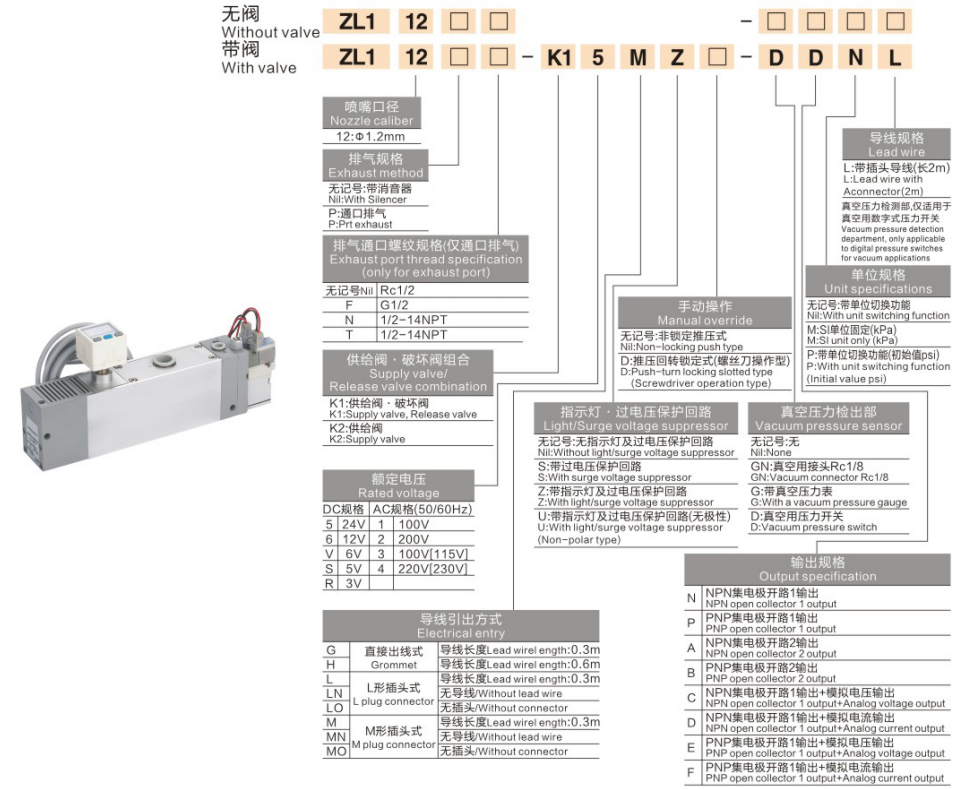

1. முழு வால்வு அசெம்பிளி கொண்ட மாதிரி உதாரணம்: ZL112-□-□-K15MZ-□-DDNL
|
பதவி |
குறியீடு |
வரையறை & விரிவான விளக்கம் |
| 1-4 |
ZL112 |
தொடர் குறியீடு: பல-நிலை வெற்றிட எஜெக்டர், நிலையான முனை துளை Φ1.2mm |
| 5வது |
வெற்று / பி |
வெளியேற்ற அமைப்பு வெற்று: ஒருங்கிணைந்த சைலன்சருடன் கூடிய வெளியேற்றம் (நிலையான சத்தம் குறைப்பு) பி: அதிக ஓட்டம் மற்றும் மையப்படுத்தப்பட்ட வெளியேற்ற குழாய்க்கான போர்ட் செய்யப்பட்ட வெளியேற்றம் |
| 6வது |
வெற்று / F / N / T |
எக்ஸாஸ்ட் போர்ட் த்ரெட் பிளாங்க்: Rc1/2 இன்டர்னல் த்ரெட்F=G1/2, N=1/2-14NPT மற்றும் பிற நூல் விருப்பங்கள் |
| 7–8 |
K1 / K2 |
சோலனாய்டு வால்வு கலவைK1: இரட்டை வால்வுகள் (சப்ளை வால்வு + வெற்றிட வெளியீடு ப்ளோ-ஆஃப் வால்வு, ஆட்டோ சக்ஷன் & ப்ளோ-ஆஃப்) K2: ஒற்றை விநியோக வால்வு மட்டும், செலவு சேமிப்பு, வெளிப்புற ப்ளோ-ஆஃப் சர்க்யூட் தேவை |
| 9வது |
5 / 6 / வி / எஸ் / ஆர் |
சோலனாய்டு மதிப்பிடப்பட்ட மின்னழுத்தம்5=DC24V (இயல்புநிலை), 6=DC12V, V=AC100V, S=AC200V, R=AC220V |
| 10வது |
எம் / எல் / ஜி |
வயர் அவுட்லெட் ஃபார்ம்எம்=எம்-வடிவ பிளக் கனெக்டர், எல்=எல் வடிவ பிளக் கனெக்டர், ஜி= டைரக்ட் ஹார்ட் வயர்எம்/எல் விரைவு வயரிங் மாற்றத்திற்கான விரைவு பிளக் வடிவமைப்பு |
| 11வது |
Z |
LED காட்டி + ஓவர்வோல்டேஜ் பாதுகாப்பு சுற்று, சோலனாய்டு சுருள் எரிவதைத் தடுக்கிறது |
| 12வது |
வெற்று / டி |
மேனுவல் ஓவர்ரைடு பட்டன் வெற்று: தாழ்ப்பாள் அல்லாத புஷ் பட்டன்D: புஷ் & டர்ன் லாக்கிங் வகை (ஸ்க்ரூடிரைவர் அனுசரிப்பு) |
| 13வது |
வெற்று / ஜிஎன் / ஜி / டி |
வெற்றிட அழுத்தம் கண்காணிப்பு தொகுதி வெற்று: வெற்றிட கண்டறிதல் துணை இல்லைGN: வெற்றிட போர்ட் அடாப்டர் Rc1/2, G: அனலாக் மெக்கானிக்கல் வெற்றிட பாதை, D: மின்னணு வெற்றிட அழுத்த சுவிட்ச் |
| 14வது |
N / P / A / B / C / D / E / F |
டிரான்சிஸ்டர் வெளியீட்டு சமிக்ஞை விவரக்குறிப்புN=NPN திறந்த சேகரிப்பான் 1 சேனல்; P=PNP திறந்த சேகரிப்பான் 1 channelA=2-channel NPN; B=2-சேனல் PNPC=1ch NPN + அனலாக் மின்னழுத்த வெளியீடு; D=1ch NPN + அனலாக் மின்னோட்ட வெளியீடுE=1ch PNP + அனலாக் மின்னழுத்த வெளியீடு; F=1ch PNP + அனலாக் தற்போதைய வெளியீடு |
| 15-16 |
NL / ML / PL |
வெளியீட்டு கம்பி சேணம் கட்டமைப்புN=தரநிலை, M=அலகு நிலையானது, P=சுவிட்ச் பாயிண்ட் அனுசரிப்பு, L=2m பிளக் கேபிள் சேர்க்கப்பட்டுள்ளது |

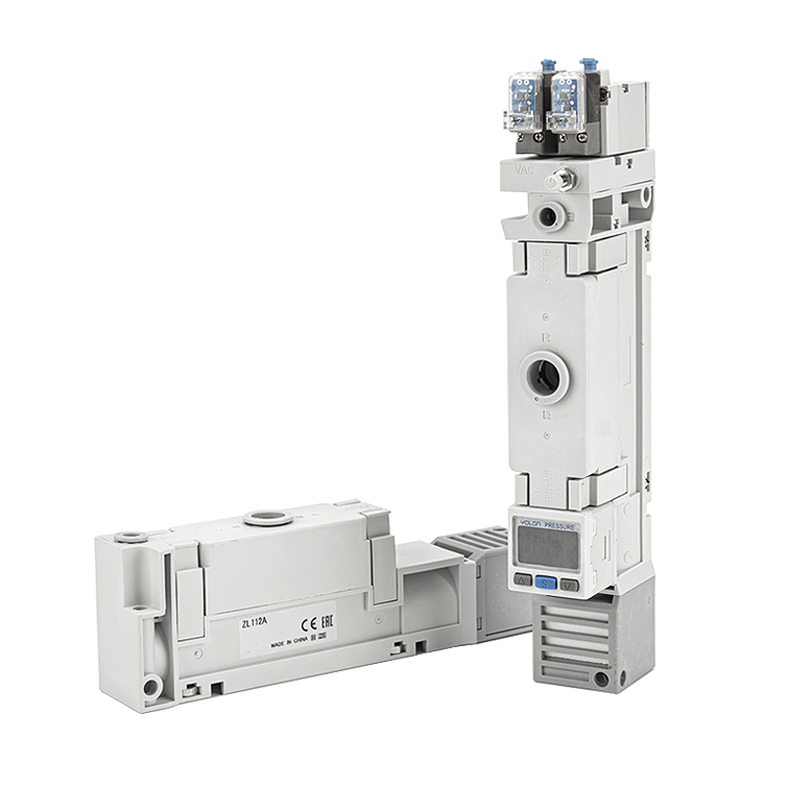

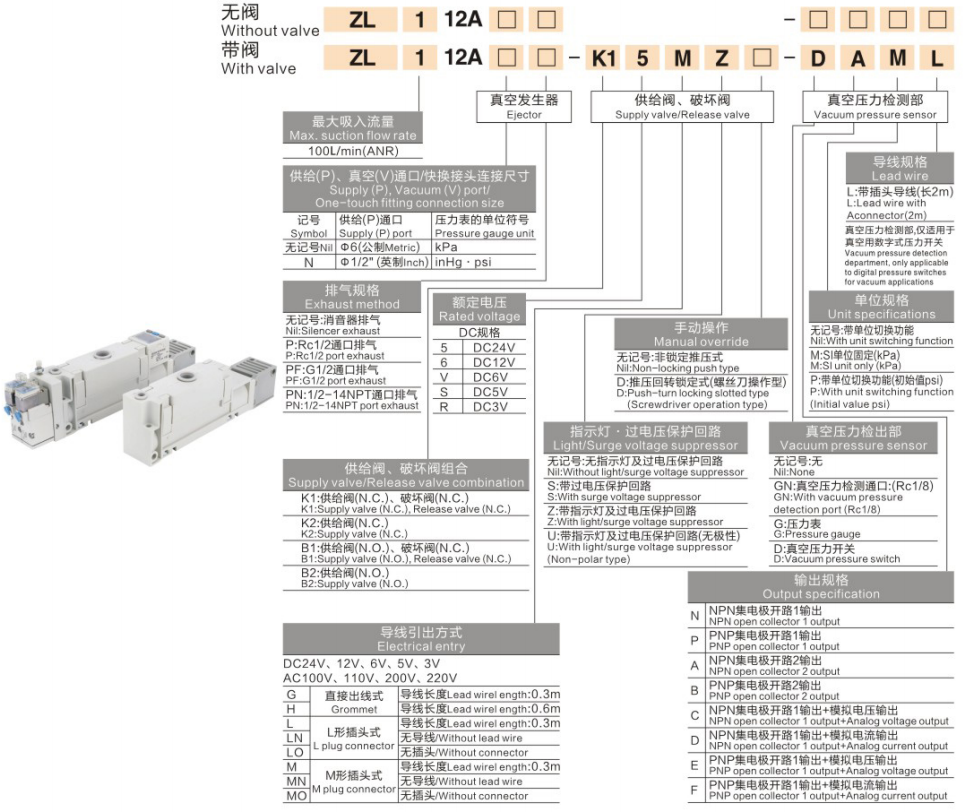

1. புதிய ஒருங்கிணைந்த ZL112A தொடர் (மேம்படுத்தப்பட்ட பல செயல்பாடு பதிப்பு)
|
மாதிரி குறியீடு |
முழு கட்டமைப்பு விளக்கம் |
இலக்கு பயன்பாட்டு காட்சிகள் |
| ZL112A |
வால்வு & கேஜ் இல்லாத அடிப்படை வெற்று அலகு |
வெளிப்புற சோலனாய்டு வால்வுடன் கூடிய பொதுவான எளிய வெற்றிட சுற்றுகள் |
| ZL112AP |
அடிப்படை அலகு + Rc1/2 மையப்படுத்தப்பட்ட வெளியேற்ற போர்ட் |
அதிக ஓட்டம் வெளியேற்றம், இரைச்சல் குறைப்பு தேவை இல்லை |
| ZL112A-DNL |
உள்ளமைக்கப்பட்ட வெற்றிட அழுத்த சுவிட்ச், 1-சேனல் NPN சிக்னல் வெளியீடு |
NPN சிக்னலுடன் PLC வெற்றிட த்ரெஷோல்ட் பின்னூட்டம் |
| ZL112A-DPL |
உள்ளமைக்கப்பட்ட வெற்றிட அழுத்த சுவிட்ச், 1-சேனல் PNP சிக்னல் வெளியீடு |
PNP சிக்னலுடன் PLC வெற்றிட த்ரெஷோல்ட் கருத்து |
| ZL112A-DAL |
மேம்படுத்தப்பட்ட 1ch NPN வெற்றிட சுவிட்ச் |
உயர் நிலைத்தன்மை தொடர்ச்சியான சமிக்ஞை கண்காணிப்பு |
| ZL112A-DBL |
மேம்படுத்தப்பட்ட 1ch PNP வெற்றிட சுவிட்ச் |
உயர் நிலைத்தன்மை தொடர்ச்சியான சமிக்ஞை கண்காணிப்பு |
| ZL112A-K15MZ-DNL |
இரட்டை வழங்கல்/வெளியீட்டு வால்வு + NPN வெற்றிட சுவிட்ச் |
தானாக உறிஞ்சும் & ப்ளோ-ஆஃப் மூடிய-லூப் கட்டுப்பாடு (NPN) |
| ZL112A-K15MZ-DPL |
இரட்டை வழங்கல்/வெளியீட்டு வால்வு + PNP வெற்றிட சுவிட்ச் |
தானாக உறிஞ்சும் & ப்ளோ-ஆஃப் மூடிய-லூப் கட்டுப்பாடு (PNP) |
| ZL112A-K15MZ-DAL/DBL |
இரட்டை வால்வு + மேம்படுத்தப்பட்ட வெற்றிட சுவிட்ச் |
கனரக உயர் நம்பகத்தன்மை கொண்ட தானியங்கி வெற்றிட நிலையங்கள் |
| ZL112A-K25MZ-DNL/DPL |
ஒற்றை விநியோக வால்வு + வெற்றிட சுவிட்ச் |
வெற்றிட கண்காணிப்பு செயல்பாடு கொண்ட பட்ஜெட் உபகரணங்கள் |
| ZL112A-K15MZ |
இரட்டை வால்வு மட்டுமே, வெற்றிட பாதை/சுவிட்ச் இல்லை |
சிக்னல் பின்னூட்டம் இல்லாமல் அடிப்படை ஆட்டோ சக்ஷன் ப்ளோ-ஆஃப் |

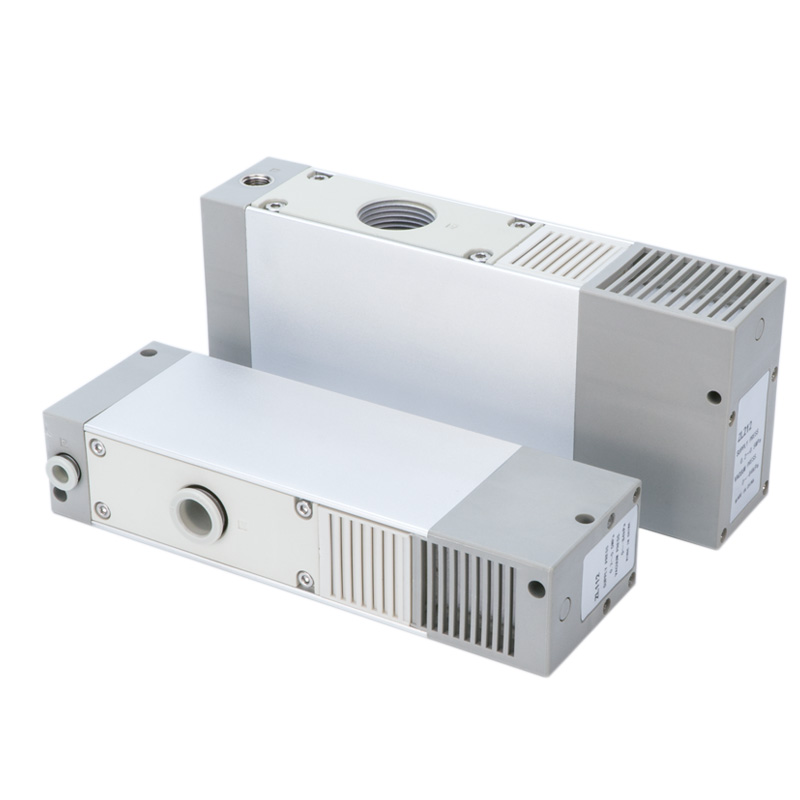

2. நிலையான அடிப்படை ZL112 தொடர் (மெக்கானிக்கல் / டிஜிட்டல் கேஜ் விருப்பமானது)
|
மாதிரி குறியீடு |
கட்டமைப்பு விளக்கம் |
விண்ணப்ப காட்சிகள் |
| ZL112 |
நிலையான வெற்று அலகு, வால்வு & கேஜ் இல்லை |
குறைந்த விலை எளிய வெற்றிட கையாளுதல் உபகரணங்கள் |
| ZL112-GN |
வெளிப்புற வெற்றிட அளவிக்கு ஒதுக்கப்பட்ட போர்ட் |
வாடிக்கையாளர் சுயமாக நிறுவப்பட்ட அழுத்தம் அளவீடு |
| ZL112-D |
ஒருங்கிணைந்த டிஜிட்டல் வெற்றிட காட்சி மீட்டர் |
ஆன்-சைட் நிகழ்நேர டிஜிட்டல் வெற்றிட வாசிப்பு தேவை |
| ZL112-G |
உள்ளமைக்கப்பட்ட Y40Z மெக்கானிக்கல் அனலாக் வெற்றிட பாதை |
செலவு உணர்திறன் காட்சி அழுத்தம் கண்காணிப்பு |
| ZL112-P |
மையப்படுத்தப்பட்ட துறைமுக வெளியேற்ற வகை |
பெரிய ஓட்டம் தொடர்ச்சியான வெற்றிட உற்பத்தி கோடுகள் |
| ZL112-K1□L□□-D |
இரட்டை சப்ளை & ப்ளோ-ஆஃப் வால்வு + டிஜிட்டல் வெற்றிட மீட்டர் |
டிஜிட்டல் வாசிப்புடன் கூடிய உயர் ஒருங்கிணைப்பு தானியங்கி வெற்றிடக் கட்டுப்பாடு |
| ZL112-K2□L□□-D |
ஒற்றை விநியோக வால்வு + டிஜிட்டல் வெற்றிட மீட்டர் |
டிஜிட்டல் டிஸ்ப்ளே கொண்ட பொருளாதார தானியங்கி வெற்றிட அலகு |
1. பல-நிலை வென்டூரி ஆற்றல் சேமிப்பு தொழில்நுட்பம்
-- நிலையான வெற்றிட பட்டம் -88 ~ -92kPa, சக்திவாய்ந்த உறிஞ்சும் ஓட்டம்; ஒற்றை-நிலை எஜெக்டர்களுடன் ஒப்பிடும்போது காற்றின் நுகர்வு 40% குறைந்துள்ளது, இது பட்டறை அழுத்தப்பட்ட காற்று செலவை வெகுவாகக் குறைக்கிறது.
2. மிகவும் மட்டு ஒருங்கிணைந்த அனைத்து இன் ஒன் வடிவமைப்பு
-- விருப்ப உள்ளமைக்கப்பட்ட சப்ளை சோலனாய்டு வால்வு, வெற்றிட வெளியீடு ப்ளோ-ஆஃப் வால்வு, சைலன்சர், டிஜிட்டல்/மெக்கானிக்கல் வெற்றிட அளவு மற்றும் அழுத்தம் சுவிட்ச். கூடுதல் தனி பாகங்கள் தேவையில்லை, கேபினட் இடத்தை சேமிக்கிறது மற்றும் வயரிங் அமைப்பை எளிதாக்குகிறது.
3. குறைந்த இரைச்சல் ஒருங்கிணைந்த சைலன்சர்
-- உள்ளமைக்கப்பட்ட மஃப்லர் அமைப்பு இயங்கும் சத்தத்தை கட்டுப்படுத்துகிறது ≤70dB(A), உட்புற தொடர்ச்சியான பட்டறை செயல்பாட்டிற்கு ஏற்றது.
4. பராமரிப்பு இல்லாத நீண்ட சேவை வாழ்க்கை
-- ஜீரோ உள் நகரும் இயந்திர பாகங்கள், அடிக்கடி தொடர்ச்சியான சைக்கிள் ஓட்டுதலை எதிர்க்கும், 24 மணிநேர இடைவிடாத வெகுஜன உற்பத்தி செயல்பாட்டை ஆதரிக்கிறது.
5. பல உறிஞ்சும் கோப்பை மையப்படுத்தப்பட்ட வெற்றிட வழங்கல்
-- மல்டி-ஜிக் மல்டி-வொர்க்ஸ்டேஷன் சின்க்ரோனஸ் அட்ஸார்ப்ஷனுக்கு ஏற்றது, சிறிய அளவு, வெற்றிட பைப்லைன் மறுமொழி நேரத்தைக் குறைக்க ரோபோடிக் ஆர்ம் எண்ட் எஃபெக்டரில் நேரடியாக மவுண்ட் செய்ய அனுமதிக்கிறது.
-- தானியங்கு ரோபோ கிரிப்பர்கள், பல குழி உறிஞ்சும் சாதனம் கையாளுதல்
-- 3C எலக்ட்ரானிக்ஸ், கிளாஸ் பேனல், தாள் உலோகம், நுண்துளை வேலைக்கருவி வெற்றிடத்தை எடுத்தல் & வேலை வாய்ப்பு
-- பேக்கேஜிங், பிரிண்டிங் மற்றும் உணவுத் தொழில் வெற்றிட பரிமாற்ற உபகரணங்கள்
-- பெரிய நிலையான வெற்றிட ஓட்டம் தேவைப்படும் கசிவு-பாதிப்பு பணியிடங்கள் மற்றும் உற்பத்திக் கோடுகள்
1. தானியங்கி வெற்றிடக் கட்டுப்பாட்டு கோரிக்கையை உறுதிப்படுத்தவும்
-- ஆட்டோ ப்ளோ-ஆஃப் இல்லாமல் வெற்றிட உருவாக்கம் மட்டும்: அடிப்படை ZL112A / ZL112 வெர் மாதிரியைத் தேர்ந்தெடுக்கவும் (வெளிப்புற வால்வு தேவை)
-- தானாக உறிஞ்சும் + விரைவான வெற்றிட ப்ளோ-ஆஃப் பரிந்துரைக்கப்படுகிறது: K1 இரட்டை வால்வு மாறுபாடு
-- விலை முன்னுரிமை எளிய உறிஞ்சுதல் மட்டுமே: K2 ஒற்றை விநியோக வால்வு மாறுபாடு
2. வெற்றிட கண்காணிப்பு சமிக்ஞை தேவையை உறுதிப்படுத்தவும்
-- PLC வாசல் கருத்து தேவை: DNL (NPN) / DPL (PNP) வெற்றிட அழுத்த சுவிட்ச் மாதிரியைத் தேர்வு செய்யவும்
-- உள்ளூர் காட்சி அழுத்த வாசிப்பு தேவை: டி டிஜிட்டல் டிஸ்ப்ளே மீட்டர் அல்லது ஜி மெக்கானிக்கல் அனலாக் கேஜ்
3. வெளியேற்ற தளவமைப்பு தேவையை உறுதிப்படுத்தவும்
-- நிலையான உட்புற இரைச்சல் கட்டுப்பாடு: உள்ளமைக்கப்பட்ட சைலன்சருடன் நிலையான பதிப்பு (வெற்று வெளியேற்ற குறியீடு)
-- அதிக ஓட்டம் / மையப்படுத்தப்பட்ட பிரதான வெளியேற்ற குழாய்: P போர்ட் செய்யப்பட்ட வெளியேற்ற மாறுபாடு
SOLH ZL112 மல்டி-ஸ்டேஜ் வென்டூரி வெற்றிட எஜெக்டர் -88~-92kPa உயர் வெற்றிடத்தை 40% குறைந்த காற்று நுகர்வுடன் வழங்குகிறது, இரட்டை/ஒற்றை ஒருங்கிணைந்த சோலனாய்டு வால்வுகள், டிஜிட்டல்/மெக்கானிக்கல் வெற்றிட அளவு மற்றும் NPN/PNP மல்டி-ஸ்டேஜ் கப் சுவிட்ச் மோப்பக்ட் சுவிட்ச் சுவிட்ச் ஆப்ஷன்களை ஆதரிக்கிறது. தானியங்கி கையாளுதல் அமைப்புகள்.
