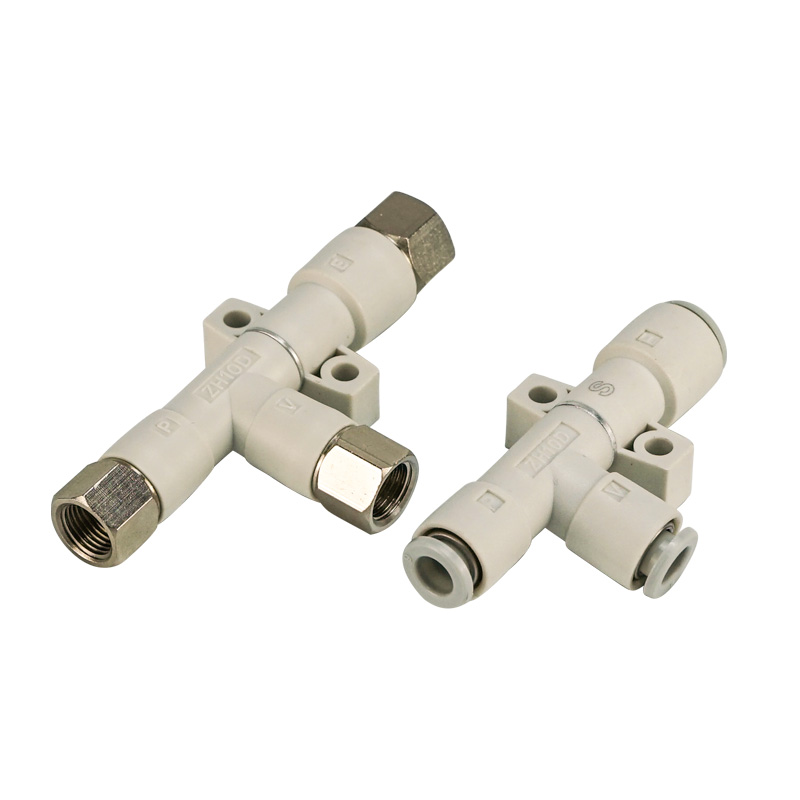

ZH‑D தொடர் உடல்-போர்ட்டட் வெற்றிட எஜெக்டர்

SOLH ZH D தொடர் பாடி-போர்ட் செய்யப்பட்ட ஒற்றை நிலை வெற்றிட உமிழ்ப்பான், இறக்குமதி செய்யப்பட்ட ZH தொடருடன் இயந்திர ரீதியாக மாற்றக்கூடியது. சைலன்சரில் கட்டமைக்கப்படாத மூன்று வெளிப்புற துறைமுகங்கள் (SUP/VAC/EXH); S உயர் வெற்றிட 90kPa மற்றும் L உயர் ஓட்டம் தரங்கள்; முனைகள் Φ0.5-2.0mm; மெட்ரிக் ஒன் டச்/ஜி நூல்/என்பிடி விருப்பங்கள்; திருகு, அடைப்புக்குறி அல்லது DIN ரயில் மவுண்டிங். அதிகபட்ச உறிஞ்சும் ஓட்டம் 6-90L/min, ரோபோ EOAT, PCB, கண்ணாடி, அட்டைப்பெட்டி மற்றும் துணி தேர்வு மற்றும் இடத்திற்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ZH‑D தொடர் பாடி-போர்ட்டட் வெற்றிட எஜெக்டர் | ஒற்றை-நிலை வென்டூரி நேரடி நியூமேடிக் இணைப்பு வெற்றிட ஜெனரேட்டர்

பிராண்ட்: SOLH by Richge Technology | இறக்குமதி செய்யப்பட்ட ZH தொடர் வெற்றிட ஜெனரேட்டருடன் முழு இயந்திர பரிமாற்றம்

1. தயாரிப்பு கண்ணோட்டம்

ZH‑D பாடி-போர்ட்டட் வகை என்பது ஒற்றை-நிலை வென்டூரி வெற்றிட எஜெக்டர் ஆகும். SUP சப்ளை போர்ட், VAC வெற்றிட போர்ட் மற்றும் EXH எக்ஸாஸ்ட் போர்ட் உள்ளிட்ட மூன்று சுயாதீன துறைமுகங்களுக்கு வெளிப்புற குழாய் தேவைப்படுகிறது. மெயின் பாடிக்குள் உள்ளமைக்கப்பட்ட சைலன்சர் இல்லை. ஒருங்கிணைக்கப்பட்ட பிசின் முனை அமைப்புடன் கச்சிதமான மற்றும் இலகுரக வடிவமைப்பு, இறக்குமதி செய்யப்பட்ட ZH தொடருடன் முழுமையாக மாறக்கூடியது.

மாதிரி வேறுபாடு

• ZH‑D பாடி-போர்ட் செய்யப்பட்ட வகை: உள்ளமைக்கப்பட்ட சைலன்சர் இல்லாமல் வெளிப்புற குழாய்களுக்கு மூன்று போர்ட்கள்.

• ZH‑B பெட்டி வகை: உடலின் உள்ளே ஒருங்கிணைந்த சைலன்சர் பொருத்தப்பட்டுள்ளது, விநியோக மற்றும் வெற்றிட போர்ட்கள் மட்டுமே ஒதுக்கப்பட்டுள்ளன.

இரண்டு செயல்திறன் தரநிலைகள்:

• S- விவரக்குறிப்பு (அதிக வெற்றிடம்): அல்டிமேட் வெற்றிடம் ‑90kPa, சீல் செய்யப்பட்ட மென்மையான பணியிடங்களுக்கு ஏற்றது.

• எல் விவரக்குறிப்பு (அதிக ஓட்டம்): காகிதம், துணி மற்றும் அட்டைப்பெட்டி போன்ற சுவாசிக்கக்கூடிய நுண்துளை வேலைப் பொருட்களுக்கு குறைந்த வெற்றிட நிலையுடன் கூடிய பெரிய உறிஞ்சும் ஓட்டம்.

முனை துளை உள்ளடக்கியது Φ0.5 / 0.7 /1.0 /1.3 /1.5 /1.8 /2.0மிமீ. பல இணைப்பு விருப்பங்களை ஆதரிக்கவும்: ஒரு-தொடு பொருத்துதல், G/Rc நூல், NPT இம்பீரியல் நூல். பல பெருகிவரும் தீர்வுகள்: நேரடி திருகு கட்டுதல், பெருகிவரும் அடைப்புக்குறி மற்றும் DIN இரயில் நிறுவல். ரோபோ எண்ட் எஃபெக்டர் மற்றும் மல்டி-ஸ்டேஷன் மாட்யூல் பயன்பாடுகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

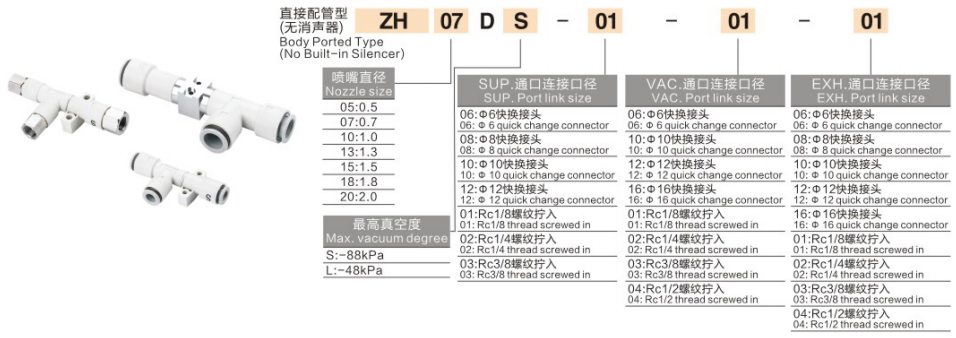

2. முழுமையான மாதிரி குறியீட்டு விளக்கம்

எடுத்துக்காட்டு மாதிரி:ZH10DSA-06-08-10

முனை குறியீடு	முனை துளை அளவு
05	Φ0.5 மிமீ
07	Φ0.7மிமீ
10	Φ1.0மிமீ
13	Φ1.3மிமீ
15	Φ1.5மிமீ
18	Φ1.8மிமீ
20	Φ2.0மிமீ

• ZH: வெற்றிட வெளியேற்றியின் தொடர் குறியீடு

• 10: முனை துளை குறியீடு

• டி / பி: உடல் வடிவம். டி = பில்ட்-இன் சைலன்சர் இல்லாமல் 3 வெளிப்புற போர்ட்கள் கொண்ட பாடி-போர்ட்டட் வகை; ஒருங்கிணைக்கப்பட்ட சைலன்சருடன் கூடிய B = பெட்டி-வகை

• எஸ் / எல்: வெற்றிட பண்பு. S = உயர்-வெற்றிட வகை இறுதி ‑90kPa மிதமான உறிஞ்சும் ஓட்டம்; எல் = உயர் ஓட்ட வகை. ZH05-13 இறுதி -48kPa; ZH15‑20 இறுதி ‑66kPa, சுவாசிக்கக்கூடிய பணியிடங்களுக்கான பெரிய ஓட்டம்

• A: சுருக்கப்பட்ட பரிமாணமும் குறைக்கப்பட்ட எடையும் கொண்ட புதிய தலைமுறை இலகுரக பதிப்பு

• -06-08-10: துறைமுக விவரக்குறிப்பு(SUP-VAC-EXH). இரண்டு இலக்க எண் என்பது மெட்ரிக் ஒன்-டச் ஃபிட்டிங் அளவைக் குறிக்கிறது(06=Φ6,08=Φ8,10=Φ10,12=Φ12). G/Rc நூலுக்கான F01/F02/F03; NPT இம்பீரியல் தொடருக்கான N01/N02.

ஆர்டர் எடுத்துக்காட்டு: ZH13DSA-08-10-10
ZH பாடி-போர்ட்டட் வெற்றிட எஜெக்டர், Φ1.3mm முனை, S உயர்-வெற்றிட தரம், புதிய A இலகுரக பதிப்பு; சப்ளை போர்ட் Φ8, வெற்றிட போர்ட் Φ10, எக்ஸாஸ்ட் போர்ட் Φ10 ஒன்-டச் ஃபிட்டிங்.

3. முக்கிய செயல்திறன் நன்மைகள்

• மூன்று முழு சுதந்திரமான வெளிப்புற துறைமுகங்கள்: தனி SUP சப்ளை, VAC வெற்றிடம் மற்றும் EXH வெளியேற்றும் துறைமுகங்கள். வெளியேற்ற வாயு வெளிப்புற சைலன்சர் அல்லது மையப்படுத்தப்பட்ட வெளியேற்ற குழாய் இணைக்க முடியும். ரோபோ எண்ட் எஃபெக்டர் மற்றும் மாட்யூல் ஒருங்கிணைப்புக்கு ஏற்றது, உள் சைலன்சர் இடக் கட்டுப்பாடுகள் இல்லாமல்.

• இலகுரக ஒருங்கிணைந்த பிசின் முனை: குறிப்பிடத்தக்க எடை குறைப்புக்காக முனை மற்றும் முக்கிய உடல் ஒருங்கிணைக்கப்பட்டது, அதிவேகமாக நகரும் EOATக்கு ஏற்றது. புதிய A பதிப்பு நீளம் மற்றும் உயரத்தை குறைக்கிறது, எடை 74% வரை குறைக்கப்படுகிறது.

• இரட்டை வெற்றிட செயல்திறன் விருப்பங்கள்கண்ணாடி, உலோகத் தாள் மற்றும் பிளாஸ்டிக் வீடுகள் உட்பட மென்மையான சீல் செய்யப்பட்ட பணியிடங்களுக்கான S உயர்-வெற்றிடம்; கசிவு இழப்பீட்டிற்கான அட்டைப்பெட்டி, படம், துணி மற்றும் கசிவு ஏற்படக்கூடிய பொருட்களுக்கான எல் உயர் ஓட்டம்.

• பணக்கார துறைமுக தேர்வுகள்: மெட்ரிக் ஒன்-டச் பொருத்துதல், G/Rc பைப் நூல் மற்றும் NPT இம்பீரியல் நூல் உலகளாவிய சந்தை உபகரணத் தழுவல்.

• பன்முகப்படுத்தப்பட்ட பெருகிவரும் முறைகள்: நேரடி திருகு இணைப்பு, நிலையான அடைப்புக்குறி, எல்-வடிவ அடைப்புக்குறி மற்றும் நெகிழ்வான தளவமைப்பிற்கான DIN ரயில் மவுண்டிங்.

• எண்ணெய் இல்லாத இயக்கத் தேவை: ஆயில்-மிஸ்ட் லூப்ரிகேஷன் தடைசெய்யப்பட்டுள்ளது, உலர் வடிகட்டிய சுருக்கப்பட்ட காற்று மட்டுமே தேவைப்படுகிறது.

4. நிலையான தொழில்நுட்ப விவரக்குறிப்புகள்

அளவுரு உருப்படி	விவரக்குறிப்பு
வேலை செய்யும் ஊடகம்	உலர் வடிகட்டிய சுருக்கப்பட்ட காற்று, எண்ணெய்-மூடுபனி வழங்கல் தடைசெய்யப்பட்டுள்ளது
காற்று அழுத்தத்தை வழங்குதல்	0.25-0.6MPa, அதிகபட்சம் 0.7MPa
சுற்றுப்புற வெப்பநிலை	5~60℃, காற்று ஆதாரம் ஐசிங் இல்லாமல் இருக்க வேண்டும்
உடல் பொருள்	பிபிடி பிசின், ஒருங்கிணைந்த வடிவிலான முனை
உடல் நடை	டி-பாடி-போர்ட்டட், உள்ளமைக்கப்பட்ட சைலன்சர் இல்லை, SUP/VAC/EXH மூன்று போர்ட்கள்
எஸ்-கிரேடு அல்டிமேட் வெற்றிடம்	‑90kPa
எல்-கிரேடு அல்டிமேட் வெற்றிடம்	ZH05‑13:‑48kPa; ZH15‑20:‑66kPa

0.5MPa விநியோக அழுத்தத்தில் (ANR) செயல்திறன்

மாதிரி	முனை	அதிகபட்ச உறிஞ்சும் ஓட்டம் L/min	காற்று நுகர்வு L/min	குறிப்பு உறிஞ்சும் கோப்பை அளவு
ZH05DSA	0.5மிமீ	6	13	2-13 மிமீ
ZH07DSA	0.7மிமீ	12	27	2-20 மிமீ
ZH10DSA	1.0மிமீ	26	52	2-32 மிமீ
ZH13DSA	1.3மிமீ	40	88	2-50 மிமீ
ZH15DSA	1.5மிமீ	58	117	2-100 மிமீ
ZH18DSA	1.8மிமீ	76	165	2-125 மிமீ
ZH20DSA	2.0மிமீ	90	201	2-150 மிமீ

எல்-உயர்-பாய்வு மாறுபாட்டிற்கு: குறைந்த இறுதி வெற்றிட மட்டத்துடன் ஒரே மாதிரியான முனை துளையின் கீழ் அதிக உறிஞ்சும் ஓட்டம்.

5. ZH‑D VS ZH‑B ஒப்பீட்டு அட்டவணை

ஒப்பீட்டு பொருள்	ZH‑D உடல்-போர்ட் செய்யப்பட்ட வகை	உள்ளமைக்கப்பட்ட சைலன்சருடன் ZH‑B பெட்டி வகை
துறைமுகங்கள்	SUP / VAC / EXH, மூன்று துறைமுகங்கள், வெளிப்புற குழாய்களுக்கான வெளியேற்றம்	SUP & VAC போர்ட் மட்டும்; உட்புற சைலன்சர் மூலம் வெளியேற்றப்படும் வெளியேற்றம், வெளிப்புற வெளியேற்ற போர்ட் இல்லை
சைலன்சர்	உள்ளமைக்கப்பட்ட சைலன்சர், வெளிப்புற சைலன்சர் அல்லது வெளியேற்ற குழாய் தேவையில்லை	ஒருங்கிணைந்த சைலன்சர், பயன்படுத்த தயாராக உள்ளது
தளவமைப்பு அம்சம்	ரோபோ EOAT, மையப்படுத்தப்பட்ட வெளியேற்ற சிகிச்சை, வெளிப்புற பாகங்கள் மூலம் சத்தம் கட்டுப்படுத்தப்படுகிறது	சிறிய நிலையான கருவி, எளிய நிறுவல், உபகரண அமைச்சரவையின் உள்ளே வெளியேற்றப்பட்ட வெளியேற்றம்
இரைச்சல் ஆதாரம்	வெளிப்புற சைலன்சர் செயல்திறனைப் பொறுத்தது	உள் சைலன்சரால் அடக்கப்படும் சத்தம், குறைந்த இரைச்சல் வெளியீடு
வழக்கமான பயன்பாடு	அதிவேக ரோபோ, பல-வங்கி தொகுதி, மையப்படுத்தப்பட்ட கழிவு-எரிவாயு வெளியேற்றம்	குறைந்த நிறுவல் இடத்துடன் கூடிய சிறிய எளிய கருவி, கூடுதல் வெளியேற்ற குழாய் தேவையில்லை

6. படி-படி-படி தேர்வு வழிகாட்டுதல்

• எஸ் / எல் செயல்திறன் தேர்வு

￮ ✅ S உயர்-வெற்றிடம் (‑90kPa): எஃகு தகடு, கண்ணாடி, பிளாஸ்டிக் வீடுகள், PCB போன்ற மென்மையான சீல் செய்யப்பட்ட பணியிடங்கள்; சிறிய கசிவு, அதிக உறிஞ்சுதல் சக்தி தேவை.

￮ ✅ எல் உயர்-ஓட்டம்: அட்டைப்பெட்டி, நுரை, படம், துணி மற்றும் பிற கசிவு-பாதிப்பு சுவாசிக்கக்கூடிய பணிப்பகுதிகள், பெரிய ஓட்டம் வெற்றிட கசிவை ஈடுசெய்கிறது.

• முனை துளை தேர்வு: மொத்த உறிஞ்சும் கோப்பை உறிஞ்சும் பகுதிக்கு ஏற்ப தேர்ந்தெடுக்கவும். பெரிய முனை அதிக உறிஞ்சும் ஓட்டத்தைக் கொண்டுவருகிறது, அதே நேரத்தில் அதிக காற்று நுகர்வு. அழுத்தப்பட்ட காற்று கழிவுகளைத் தடுக்க அதிக அளவிலான முனைகளைத் தவிர்க்கவும்.

• துறைமுக வகை தேர்வு: உள்நாட்டு ஆட்டோமேஷன் கருவிகளுக்கான மெட்ரிக் ஒன்-டச் பொருத்துதல் (06/08/10/12); வெளிநாட்டு ஏற்றுமதி இயந்திரங்களுக்கான G நூல் / NPT நூல்.

• டி-வகைக்கான வெளியேற்றத்தைக் கையாளும் குறிப்பு: டி-வேரியண்டில் உள்ளமைக்கப்பட்ட சைலன்சர் இல்லை. EXH எக்ஸாஸ்ட் போர்ட் வெளிப்புற சைலன்சரை இணைக்க வேண்டும் இல்லையெனில் சத்தம் அதிகமாக இருக்கும்; அல்லது உபகரண அலமாரியில் இருந்து வெளியேற்றும் குழாய்.

• வெற்றிட கண்டறிதல் தீர்வு: உள்ளமைக்கப்பட்ட அழுத்தம் சுவிட்ச் இல்லாத ZH தொடர் வெற்றிட எஜெக்டர். சிக்னல் பின்னூட்டம் தேவைப்பட்டால் வெளிப்புற ZSE வெற்றிட அழுத்த சுவிட்சைச் சேர்க்கவும்.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• ரோபோ EOAT இறுதியில் கை எடுப்பது: 3C பிளாஸ்டிக் பாகங்கள், PCB மற்றும் பேட்டரி தாள் கையாளுதல்

• பேக்கேஜிங் தொழில்: அட்டைப்பெட்டி, திரைப்படம் மற்றும் காகிதப் பொருட்களை எடுப்பது

• இன்ஜெக்ஷன்-மோல்டிங் ரோபோவுக்கான சிறிய அளவிலான பாகம் டிமால்டிங்

• மல்டி-சக்ஷன்-கப் ஒத்திசைவான உறிஞ்சுதலுக்கான பல இணையான வெற்றிட தொகுதி

• உபகரணங்கள் வீடுகளுக்கு வெளியே மையப்படுத்தப்பட்ட கழிவு-எரிவாயு வெளியேற்றம் தேவைப்படும் ஆட்டோமேஷன் நிலையங்கள்

8. ஸ்டாண்டர்ட் நியூமேடிக் சர்க்யூட் வரைபடம் விளக்கம்

ZH‑D உடல்-போர்ட்டட் ஸ்டாண்டர்ட் சர்க்யூட்: AFC ஏர்-சோர்ஸ் ஃபில்டர் (ஆயில்-மிஸ்ட் யூனிட் தடைசெய்யப்பட்டுள்ளது) → 3/2 சோலனாய்டு வால்வு → ZH‑D இன் SUP சப்ளை போர்ட்; VAC வெற்றிட போர்ட் ZFC வெற்றிட வடிகட்டியை பின்னர் உறிஞ்சும் கோப்பையுடன் இணைக்கிறது; EXH எக்ஸாஸ்ட் போர்ட் வெளிப்புற சைலன்சர் அல்லது எக்ஸாஸ்ட் ஹோஸ் வெளிப்புற உபகரணங்களை இணைக்கிறது.

9. முக்கியமான செயல்பாட்டுக் குறிப்புகள்

• ஆயில்-மிஸ்ட் லூப்ரிகேட்டர் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. எண்ணெய் அசுத்தமானது சிறிய முனை துளையை அடைத்து, உறிஞ்சும் சக்தி சிதைவை அல்லது முழு தோல்வியை ஏற்படுத்தும். காற்று மூல சிகிச்சைக்கு ஏர் ஃபில்டர் மட்டுமே பயன்படுத்தப்படும்.

• ZFC இன்லைன் வெற்றிட வடிகட்டி வெற்றிட பக்கத்தில் நிறுவப்பட்டிருக்க வேண்டும். தூசி துகள்கள் நுழைவது முனை அடைப்புக்கு வழிவகுக்கும்.

• ZH‑D பாடி-போர்ட்டு எஜெக்டருக்கு, EXH எக்ஸாஸ்ட் போர்ட் அதிக இரைச்சல் அளவைத் தவிர்க்க சைலன்சரை பொருத்த வேண்டும்.

• பரிந்துரைக்கப்பட்ட விநியோக அழுத்தம்:0.4-0.5MPa. முழு 0.6MPa கீழ் நீண்ட கால தொடர்ச்சியான செயல்பாடு பரிந்துரைக்கப்படவில்லை.

• வெற்றிட எஜெக்டருக்கும் உறிஞ்சும் கோப்பைக்கும் இடையே குழாய் நீளத்தைக் குறைக்கவும், வேகமான வெற்றிட பதிலுக்காக பைப்லைன் அளவைக் குறைக்கவும்.
