பிராண்ட்: SOLH by Richge Technology | இறக்குமதி செய்யப்பட்ட ZH‑B தொடருடன் இணக்கமான டிராப்-இன் மாற்றீடு
 |

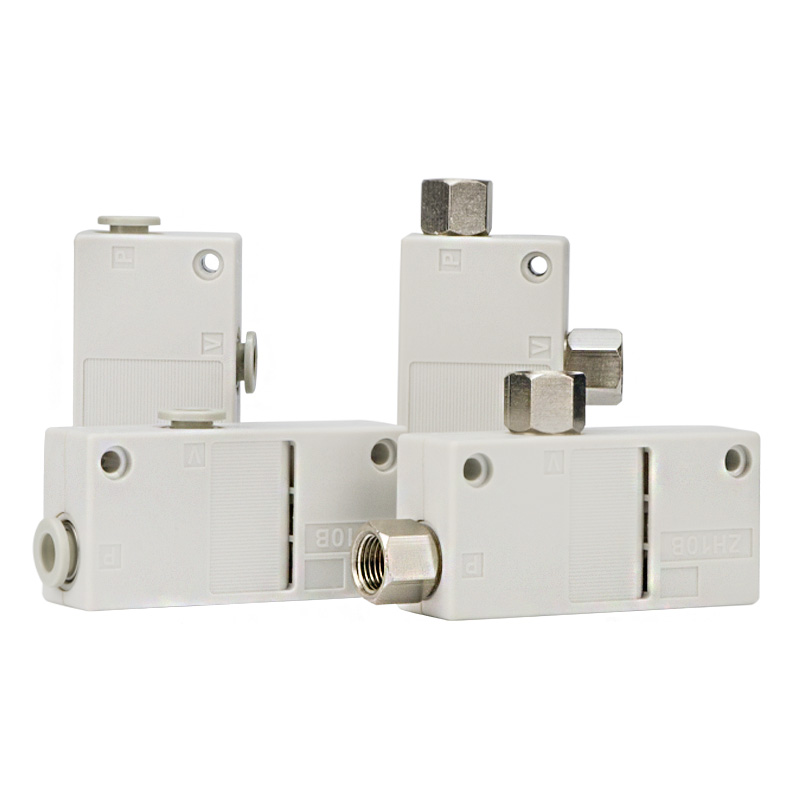

ZH‑B பாக்ஸ் வகை வெற்றிட உமிழ்ப்பான் உடலின் உள்ளே ஒருங்கிணைந்த சைலன்சருடன் ஒற்றை-நிலை வென்டூரி கொள்கையை ஏற்றுக்கொள்கிறது. இரண்டு போர்ட்கள் மட்டுமே ஒதுக்கப்பட்டுள்ளன: SUP சப்ளை போர்ட் மற்றும் VAC வெற்றிட போர்ட், தனி எக்ஸாஸ்ட் போர்ட் இல்லை. உள்ளமைக்கப்பட்ட சைலன்சர் மூலம் வெளியேற்றும் காற்று நேரடியாக வெளியேற்றப்படுகிறது. வெளிப்புற சைலன்சர் இல்லாமல் மிக எளிய நிறுவல் தேவை. பரிமாணத்திலும் இணைப்பு இடைமுகத்திலும் இறக்குமதி செய்யப்பட்ட ZH‑B உடன் முழுமையாக மாறக்கூடியது. இரண்டு செயல்திறன் பதிப்புகள் உள்ளன: S உயர்-வெற்றிட வகை மற்றும் L உயர்-பாய்வு வகை, முழுமையான முனை அளவுகளுடன். சிறிய சிறிய ஆட்டோமேஷன் சாதனங்கள் மற்றும் ரோபோ பிக்-அண்ட்-பிளேஸ் பயன்பாடுகளுக்கு ஏற்றது.
மாதிரி வேறுபாடு
• ZH‑B பெட்டி வகை: பில்ட்-இன் சைலன்சர், 2 போர்ட்கள் (SUP & VAC)
• ZH‑D பாடி-போர்ட் செய்யப்பட்ட வகை: உள்ளமைக்கப்பட்ட சைலன்சர் இல்லை, வெளிப்புற குழாய்களுக்கு 3 சுயாதீன போர்ட்கள் SUP/VAC/EXH

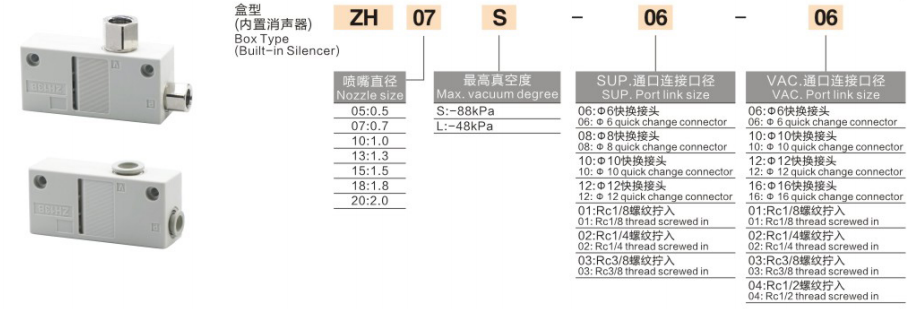

எடுத்துக்காட்டு:ZH07S-06-06
• ZH: வரிசைக் குறியீடு, உள்ளமைக்கப்பட்ட சைலன்சர் கொண்ட பெட்டி வகை வெற்றிட எஜெக்டர்
• 07: முனை அளவு குறியீடு
• எஸ் / எல்: அதிகபட்ச வெற்றிட பண்பு. S = உயர் வெற்றிடம்; எல் = அதிக ஓட்டம்
• 06: SUP விநியோக போர்ட் இணைப்பு அளவு
• 06: VAC வெற்றிட போர்ட் இணைப்பு அளவு
|
முனை குறியீடு |
முனை துளை |
|
05 |
Φ0.5 மிமீ |
|
07 |
Φ0.7மிமீ |
|
10 |
Φ1.0மிமீ |
|
13 |
Φ1.3மிமீ |
|
15 |
Φ1.5மிமீ |
|
18 |
Φ1.8மிமீ |
|
20 |
Φ2.0மிமீ |
போர்ட் குறியீடு குறிப்பு அட்டவணை
|
போர்ட் குறியீடு |
இடைமுக வகை |
|
06 |
Φ6 ஒரு தொடுதல் பொருத்துதல் |
|
08 |
Φ8 ஒரு தொடுதல் பொருத்துதல் |
|
10 |
Φ10 ஒரு தொடுதல் பொருத்துதல் |
|
12 |
Φ12 ஒரு தொடுதல் பொருத்துதல் |
|
16 |
Φ16 ஒரு தொடுதல் பொருத்துதல் |
|
01 |
Rc1/8 பெண் நூல் |
|
02 |
Rc1/4 பெண் நூல் |
|
03 |
Rc3/8 பெண் நூல் |
|
04 |
Rc1/2 பெண் நூல் |
ஆர்டர் எடுத்துக்காட்டு: ZH10S‑08‑10
உள்ளமைக்கப்பட்ட சைலன்சர், Φ1.0mm முனை, S உயர்-வெற்றிட தரத்துடன் கூடிய ZH பெட்டி வகை வெற்றிட எஜெக்டர்; விநியோக போர்ட் Φ8 ஒரு-தொடு பொருத்துதல், வெற்றிட போர்ட் Φ10 ஒரு-தொடு பொருத்துதல்.
• ஒருங்கிணைந்த உள்ளமைக்கப்பட்ட சைலன்சர்: வெளிப்புற சைலன்சர் தேவையில்லை. வெளியேற்றக் காற்று உள் அமைதி அமைப்பு மூலம் வெளியேற்றப்படுகிறது. குறைவான உதிரி பாகங்கள், குறைந்த சத்தம் மற்றும் இட சேமிப்பு.
• எளிய வயரிங் 2 போர்ட்கள் மட்டுமே: SUP ஏர் சப்ளை போர்ட் மற்றும் VAC வெற்றிட போர்ட் மட்டுமே, தனி EXH எக்ஸாஸ்ட் போர்ட் இல்லை. வரையறுக்கப்பட்ட சிறிய நிறுவல் இடத்திற்கு ஏற்றது.
• இரட்டை செயல்திறன் பதிப்புகள் விருப்பமானது
￮ S உயர்-வெற்றிடம் (-88kPa): எஃகு தாள், கண்ணாடி, PCB மற்றும் பிளாஸ்டிக் வீடுகள் போன்ற நன்கு சீல் செய்யப்பட்ட பணியிடங்களுக்கான வலுவான உறிஞ்சுதல் சக்தி.
￮ L உயர் ஓட்டம் (-48kPa)வெற்றிட கசிவை ஈடுசெய்ய பெரிய உறிஞ்சும் ஓட்டம், காகிதம், படம், அட்டைப்பெட்டி மற்றும் நுரை உள்ளிட்ட சுவாசிக்கக்கூடிய நுண்ணிய பொருட்களுக்கு ஏற்றது.
• பல போர்ட் தேர்வுகள்: உள்நாட்டு இயந்திரங்களுக்கு பரவலாகப் பயன்படுத்தப்படும் மெட்ரிக் ஒன்-டச் பொருத்துதல்கள்; ஏற்றுமதி உபகரணங்களுக்கான Rc பெண் நூல் பதிப்புகள்.
• இலகுரக PBT உடல்: ஒருங்கிணைக்கப்பட்ட PBT முனை, குறைந்த எடை, சிறிய ரோபோ EOATக்கு ஏற்றது. நேரடி திருகு ஏற்றுதல் அல்லது அடைப்புக்குறி நிறுவலை ஆதரிக்கிறது.
• எண்ணெய் இல்லாத செயல்பாடு: உலர்ந்த வடிகட்டப்பட்ட சுருக்கப்பட்ட காற்று மட்டுமே தேவை, ஆயில் மிஸ்ட் லூப்ரிகேஷன் தடைசெய்யப்பட்டுள்ளது.
|
அளவுரு உருப்படி |
விவரக்குறிப்பு |
|
வேலை செய்யும் கொள்கை |
ஒற்றை-நிலை வென்டூரி எதிர்மறை அழுத்தம் |
|
வேலை செய்யும் ஊடகம் |
உலர் வடிகட்டிய சுருக்கப்பட்ட காற்று, எண்ணெய் விநியோகம் தடைசெய்யப்பட்டுள்ளது |
|
வழங்கல் காற்று அழுத்த வரம்பு |
0.25~0.6MPa, அதிகபட்சம் 0.7MPa |
|
சுற்றுப்புற வெப்பநிலை |
5~60℃, ஐசிங் இல்லாமல் காற்று மூலம் |
|
உடல் நடை |
உள்ளமைக்கப்பட்ட சைலன்சர் கொண்ட பெட்டி வகை, 2 போர்ட்கள் (SUP/VAC) |
|
எஸ் உயர்-வெற்றிட அல்டிமேட் வெற்றிடம் |
-88kPa |
|
எல் அதிக ஓட்டம் அல்டிமேட் வெற்றிடம் |
-48kPa |
0.5MPa விநியோக அழுத்தத்தில் குறிப்பு செயல்திறன்
|
மாதிரி |
முனை |
அதிகபட்ச உறிஞ்சும் ஓட்டம் L/min |
காற்று நுகர்வு L/min |
பரிந்துரைக்கப்பட்ட உறிஞ்சும் கோப்பை |
|
ZH05S-xx-xx |
0.5மிமீ |
6 |
13 |
Φ2~13மிமீ |
|
ZH07S-xx-xx |
0.7மிமீ |
12 |
27 |
Φ2~20மிமீ |
|
ZH10S-xx-xx |
1.0மிமீ |
26 |
52 |
Φ2~32மிமீ |
|
ZH13S-xx-xx |
1.3மிமீ |
40 |
88 |
Φ2~50மிமீ |
|
ZH15S-xx-xx |
1.5மிமீ |
58 |
117 |
Φ2~100மிமீ |
|
ZH18S-xx-xx |
1.8மிமீ |
76 |
165 |
Φ2~125மிமீ |
|
ZH20S-xx-xx |
2.0மிமீ |
90 |
201 |
Φ2~150மிமீ |
|
ஒப்பீட்டு பொருள் |
ZH‑B பெட்டி வகை (உள்ளமைக்கப்பட்ட சைலன்சர்) |
ZH‑D உடல்-போர்ட் செய்யப்பட்ட வகை |
|
துறைமுக அளவு |
2 துறைமுகங்கள்: SUP + VAC; உள்ளமைக்கப்பட்ட சைலன்சர் மூலம் வெளியேற்றப்படும் வெளியேற்றம் |
3 சுயாதீன போர்ட்கள் SUP/VAC/EXH, உள்ளமைக்கப்பட்ட சைலன்சர் இல்லை |
|
சைலன்சர் |
சைலன்சர் ஒருங்கிணைக்கப்பட்டது, பயன்படுத்த தயாராக உள்ளது |
EXH போர்ட் வெளிப்புற சைலன்சரை இணைக்க வேண்டும், இல்லையெனில் அதிக சத்தம் |
|
நிறுவல் இடம் |
சிறிய தளவமைப்பு, குறைந்தபட்ச குழாய்கள், சிறிய பொருத்துதலுக்கு ஏற்றது |
வெளியேற்றும் குழாய்க்கு கூடுதல் இடம் ஒதுக்கப்பட்டுள்ளது |
|
விண்ணப்ப காட்சிகள் |
சிறிய நிலையான சாதனம், இடம் வரையறுக்கப்பட்ட நிலையம், மையப்படுத்தப்பட்ட வெளியேற்றம் தேவையில்லை |
ரோபோ EOAT, மையப்படுத்தப்பட்ட வெளியேற்ற வெளியேற்றம், மல்டி-எஜெக்டர் இணையான தொகுதி |
• எஸ் / எல் பதிப்பு தேர்வு
￮ ✅ S உயர்-வெற்றிடம்: வலுவான உறிஞ்சுதல் விசை தேவைப்படும் மென்மையான சீல் செய்யப்பட்ட பணியிடங்கள்.
￮ ✅ எல் ஹை-ஃப்ளோ: அட்டைப்பெட்டி, படம், துணி, பெரிய ஓட்டம் போன்ற கசிவு வேலைப்பாடுகள் வெற்றிட கசிவை ஈடுசெய்கிறது.
• முனை துளை தேர்வு: மொத்த உறிஞ்சும் கோப்பை உறிஞ்சும் பகுதியின் அடிப்படையில் தேர்ந்தெடுக்கவும். பெரிய முனை அதிக ஓட்டம் மற்றும் அதிக காற்று நுகர்வு ஆகியவற்றைக் கொண்டுவருகிறது. அழுத்தப்பட்ட காற்று கழிவுகளைத் தடுக்க பெரிதாக்கப்பட்ட முனையைத் தவிர்க்கவும்.
• துறைமுக தேர்வு: உள்நாட்டு ஆட்டோமேஷனுக்கான மெட்ரிக் ஒன்-டச் பொருத்துதல்கள் (06/08/10); ஏற்றுமதி இயந்திரங்களுக்கான Rc நூல் (01/02).
• வெற்றிட கண்டறிதல்: உள்ளமைக்கப்பட்ட அழுத்தம் சென்சார் இல்லை. வெற்றிடத்தை உறுதிப்படுத்த அல்லது விடுபட்ட பகுதி அலாரத்திற்காக வெற்றிட சர்க்யூட்டில் ZSE வெற்றிட அழுத்த சுவிட்சை நிறுவவும்.
AFC ஏர் சோர்ஸ் சர்வீஸ் யூனிட் (ஆயில் மிஸ்ட் யூனிட் தடைசெய்யப்பட்டுள்ளது) → 3/2 சோலனாய்டு வால்வு → ZH‑B இன் SUP சப்ளை போர்ட்; VAC வெற்றிட போர்ட் → ZFC வெற்றிட வடிகட்டி → வெற்றிட உறிஞ்சும் கோப்பை.
• ஆயில் மிஸ்ட் லூப்ரிகேட்டர் கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது. எண்ணெய் மாசுபாடு சிறிய முனையை அடைத்து உறிஞ்சும் சக்தியைக் குறைக்கும்.
• ZFC வெற்றிட வடிகட்டி தூசியைத் தடுக்க மற்றும் முனையைப் பாதுகாக்க வெற்றிடப் பக்கத்தில் நிறுவப்பட வேண்டும்.
• பரிந்துரைக்கப்பட்ட விநியோக அழுத்தம்: 0.4~0.5MPa. 0.6MPa முழு அழுத்தத்தின் கீழ் நீண்ட கால தொடர்ச்சியான செயல்பாடு பரிந்துரைக்கப்படவில்லை.
• எஜெக்டர் மற்றும் உறிஞ்சும் கோப்பைக்கு இடையே உள்ள குழாயை முடிந்தவரை குறுகியதாக வைத்திருங்கள், வேகமான வெற்றிட பதிலுக்காக பைப்லைன் அளவைக் குறைக்கவும்.
• உள்ளமைக்கப்பட்ட சைலன்சர் உறுப்பு நீண்ட நேர பயன்பாட்டிற்குப் பிறகு தூசியைக் குவிக்கும். உறிஞ்சும் போது சைலன்சர் உறுப்பை சுத்தம் செய்யவும் அல்லது மாற்றவும்.
