பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
 |
 |

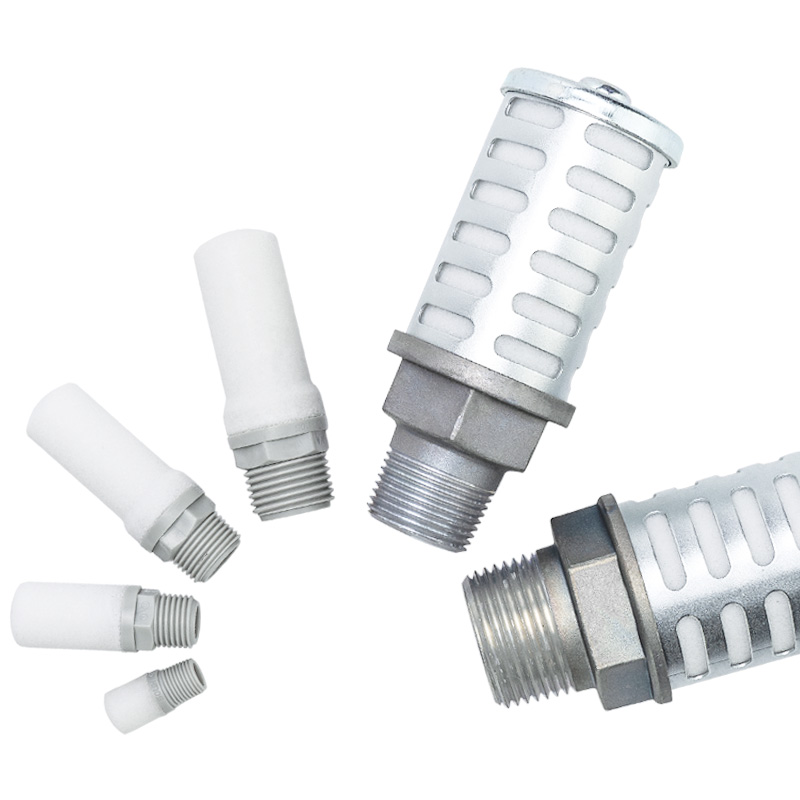

SOLH AN தொடர் என்பது அனைத்து நியூமேடிக் அமைப்புகளுக்கும் ஒரு பிரத்யேக வெளியேற்ற சைலன்சர் ஆகும். அதன் முக்கிய செயல்பாடுகளில் வெளியேற்ற இரைச்சல் குறைப்பு, காற்று வெளியேற்ற சுத்திகரிப்பு மற்றும் எண்ணெய் மூடுபனி ஸ்பிளாஸ் ஒடுக்கம் ஆகியவை அடங்கும். சோலனாய்டு வால்வுகள், நியூமேடிக் சிலிண்டர்கள் மற்றும் அனைத்து ஏர் கண்ட்ரோல் வால்வுகளின் எக்ஸாஸ்ட் போர்ட்களில் பரவலாக பொருத்தப்பட்டுள்ளது, இது முழுமையான நியூமேடிக் சர்க்யூட்டுகளுக்கு இன்றியமையாத சுற்றுச்சூழல் பாதுகாப்பு மற்றும் சத்தம் குறைப்பு துணைப் பொருளாகும்.
1.சிறிய மற்றும் நடுத்தர அளவுகள் (நிலையான சோலனாய்டு வால்வுகள் மற்றும் சிலிண்டர்களுக்கு)
|
மாதிரி குறியீடு |
இணைப்பு நூல் |
பரிந்துரைக்கப்பட்ட அதிகபட்ச காற்று ஓட்டம் |
வழக்கமான பயன்பாட்டுக் காட்சிகள் |
| AN05-M5 |
M5×0.8 |
≤0.2 m³/நிமிடம் |
மினி சோலனாய்டு வால்வுகள், பைலட் கட்டுப்பாட்டு வால்வுகள் |
| AN10-01 |
Rc1/8" |
≤0.4 m³/நிமிடம் |
நிலையான சோலனாய்டு வால்வுகள், சிறிய துளை சிலிண்டர்கள் |
| AN15-02 |
Rc1/4" |
≤0.8 மீ³/நிமிடம் |
பொது சோலனாய்டு வால்வுகள், நடுத்தர அளவு சிலிண்டர்கள் |
| AN20-03 |
Rc3/8" |
≤1.2 m³/நிமிடம் |
உயர் ஓட்டக் கட்டுப்பாட்டு வால்வுகள், நடுத்தர-பெரிய உருளைகள் |

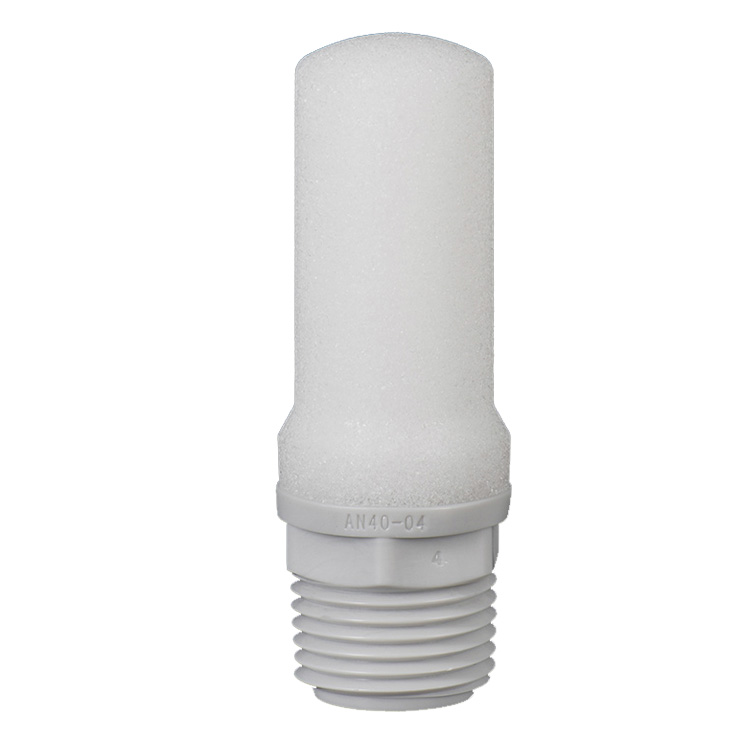

| ஏஎன்40-04 |
Rc1/2" |
≤1.8 மீ³/நிமிடம் |
பெரிய துளை சிலிண்டர்கள், கனமான ஓட்டம் வெளியேற்ற சுற்றுகள் |

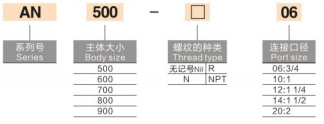

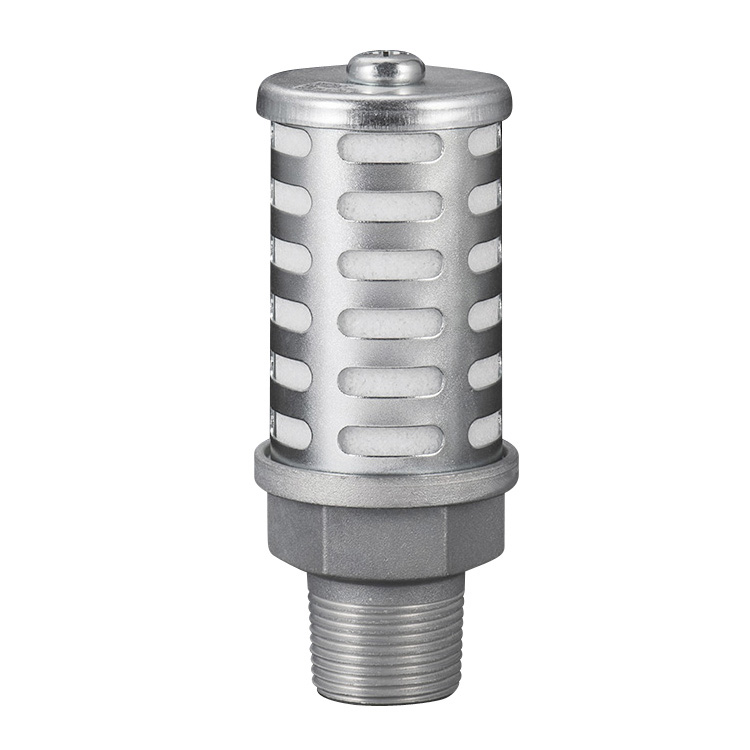

2. பெரிய துளை அளவுகள் (பெரிய வால்வுகள் மற்றும் சென்ட்ரல் எக்ஸாஸ்ட் மேனிஃபோல்டுகளுக்கு)
|
மாதிரி குறியீடு |
இணைப்பு நூல் |
பரிந்துரைக்கப்பட்ட அதிகபட்ச காற்று ஓட்டம் |
வழக்கமான பயன்பாட்டுக் காட்சிகள் |
| AN500-06 |
Rc3/4" |
≤2.5 m³/நிமிடம் |
பெரிய சிலிண்டர்கள், மையப்படுத்தப்பட்ட வெளியேற்ற தலைப்பு குழாய்கள் |
| AN600-10 |
Rc1" |
≤4.0 m³/min |
உயர் ஓட்டம் பிரதான கட்டுப்பாட்டு வால்வுகள், காற்று அமுக்கி வெளியேற்றம் |
| AN700-12 |
Rc1 1/4" |
≤6.0 m³/நிமிடம் |
பெரிய ஒருங்கிணைந்த நியூமேடிக் உற்பத்தி கோடுகள், தொழில்துறை கனரக வெளியேற்றம் |
| AN800-14 |
Rc1 1/2" |
≤8.0 m³/நிமிடம் |
கனரக ஆட்டோமேஷன் உபகரணங்கள், அமுக்கி நிலையங்கள் |
| AN900-20 |
Rc2" |
≤12.0 m³/நிமிடம் |
பெரிய காற்று அமுக்கி அலகுகள், முக்கிய தொழிற்சாலை வெளியேற்ற டிரங்க் கோடுகள் |
1. பொருந்தக்கூடிய நடுத்தரம்: சுத்தமான சுருக்கப்பட்ட காற்று (எரிக்கக்கூடிய, அரிக்கும் நச்சு வாயுவுக்கு ஏற்றது அல்ல)
2. அதிகபட்ச மதிப்பிடப்பட்ட வேலை அழுத்தம்: 1.0 MPa (நிலையான பிசின் மாதிரிகள்)
3. இயக்க வெப்பநிலை வரம்பு:
-- நிலையான பிசின் வகை: -10 ~ +60℃ (கோர் உள்ளே ஐசிங் இல்லை)
-- சின்டர் செய்யப்பட்ட உலோக வகை: 150℃ வரை அதிக வெப்பநிலை எதிர்ப்பு
4. சத்தம் குறைப்பு செயல்திறன்:
-- நிலையான தரம்: 25 ~ 30 dB(A)
-- உயர் குறைப்பு சிறப்பு பதிப்பு: ≥35 dB(A)
5. விருப்பமான கட்டுமானப் பொருட்கள்
-- பிசின் வகை: UL94-V0 ஃப்ளேம் ரிடார்டன்ட் ஹவுசிங், போரஸ் சின்டர்டு ஃபில்டர் கோர் (50~100μm துளை அளவு)
-- உலோக வகை: செப்பு அலாய் சின்டர் செய்யப்பட்ட உடல், சிறந்த உயர் வெப்பநிலை மற்றும் அரிப்பு எதிர்ப்பு
6. இணைப்பு விருப்பங்கள்: M3/M5 மெட்ரிக் நூல், Rc/PT உள் நூல், NPT நூல், φ6~φ12 குழாய்களுக்கான புஷ்-இன் பொருத்துதல்
-- அதிவேக வெளியேற்றக் காற்று சைலன்சர் உடலில் பாய்கிறது; நுண்ணிய சின்டர்டு கோர் / பல அடுக்கு ஃபைபர் உராய்வு மற்றும் ஒலி உறிஞ்சுதலை உருவாக்க காற்றோட்டத்தை சிறிய சேனல்களாகப் பிரிக்கிறது, வெளியேற்ற தாக்க சத்தத்தை திறம்பட குறைக்கிறது.
-- பகுதி மாதிரிகளில் ஏற்றுக்கொள்ளப்பட்ட இரட்டை அடுக்கு கலவை வடிவமைப்பு: சத்தத்தை நீக்குவதற்கான உள் கோர், சிலிண்டர் வேக இழப்பைத் தவிர்க்க குறைந்த வெளியேற்ற பின் அழுத்தத்தை பராமரிக்கும் போது வெளிப்புற ஷெல் எண்ணெய் மூடுபனி தெறிப்பதைத் தடுக்கிறது.
-- முற்றிலும் செயலற்ற இயந்திர அமைப்பு, மின்சாரம் தேவையில்லை, எளிய நிறுவலுக்குப் பிறகு உடனடி இரைச்சல் குறைப்பு.
1. மேட்ச் இணைப்பு இடைமுகம்: எக்ஸாஸ்ட் போர்ட் த்ரெட் விவரக்குறிப்பு (M5/Rc1/8 போன்றவை) அல்லது பிளாஸ்டிக் குழாய்களின் வெளிப்புற விட்டம் (φ8/10/12 புஷ்-இன் வகை) என்பதை உறுதிப்படுத்தவும்.
2. காற்று ஓட்டத் திறனைப் பொருத்து:
-- மினி தொடர் (AN05/AN10): ≤0.4 m³/min
-- நடுத்தர தொடர் (AN15/AN20/AN40): 0.8 ~ 1.2 m³/min
-- பெரிய தொழில்துறை தொடர் (AN500~AN900): ≥2.5 m³/min
3. வேலை சூழல் நிலைமைகளை பொருத்து:
-- அதிக வெப்பநிலை / அடிக்கடி விரைவான வெளியேற்றம்: சின்டர் செய்யப்பட்ட உலோக AN110 தொடரைத் தேர்ந்தெடுக்கவும்
-- ஈரப்பதமான தூசி நிறைந்த உட்புறப் பட்டறை: சீல் செய்யப்பட்ட பிசின் ANA1 தொடர்
-- அதிகபட்ச இரைச்சல் குறைப்பு முன்னுரிமை: ANB1 உயர் அட்டென்யூவேஷன் சைலன்சர் தொடர்
1. நிறுவல் முறை
-- வால்வு/சிலிண்டர் எக்ஸாஸ்ட் போர்ட்டில் நேரடியாக திருகு; வெளிப்புற வீடுகள் எந்தவொரு நோக்குநிலை அமைப்பிற்கும் சுதந்திரமாக சுழலும். புஷ்-இன் வகையை ஒரு படியில் குழாய்களில் உறுதியாகச் செருகலாம்.
2. பராமரிப்பு விதிகள்
-- அடைபட்ட மையத்தை சுத்தம் செய்தல்: குறைந்த அழுத்த சுத்தமான காற்றில் மையத்தை தலைகீழாக ஊதவும் அல்லது துவைக்கவும்; கடுமையான அடைப்பை அகற்ற முடியாவிட்டால் சைலன்சரை மாற்றவும்.
-- சேவை வாழ்க்கை குறிப்பு: ரெசின் சின்டர்டு கோர் தோராயமாக. 10,000 வேலை நேரம்; மிக நீண்ட நீடித்த சேவை வாழ்க்கை கொண்ட உலோக சின்டர்டு கோர்.
AN05-M5, AN10-01, AN15-02, ANA1-06 உள்ளிட்ட SOLH முழு AN தொடர் மாதிரிகள் SMC அசல் AN சைலன்சர்களுடன் முழுமையாக பரிமாணமாக மாறக்கூடியவை, ஒரே மாதிரியான நூல் அளவு, ஓட்டம் திறன் மற்றும் சத்தம் குறைப்பு விளைவு, அதிக போட்டி அலகு விலை மற்றும் வெகுஜன விருப்பத்தேர்வுக்கான விரைவான உற்பத்தி முன்னணி நேரம்.
SOLH AN தொடர் நியூமேடிக் எக்ஸாஸ்ட் சைலன்சர் M5 முதல் Rc2" அளவு வரிசையை பிசின்/மெட்டல் சின்டர்டு விருப்பங்களுடன் வழங்குகிறது, இது 25~35dB(A) இரைச்சல் குறைப்பு மற்றும் எண்ணெய் மூடுபனியைக் கட்டுப்படுத்துகிறது, இது அனைத்து சோலனாய்டு வால்வு மற்றும் சிலிண்டர் எக்ஸாஸ்ட் ஆட்டோமேஷன் இரைச்சல் கட்டுப்பாட்டுக்கான நிலையான யுனிவர்சல் மஃப்ளர் ஆகும்.
