பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

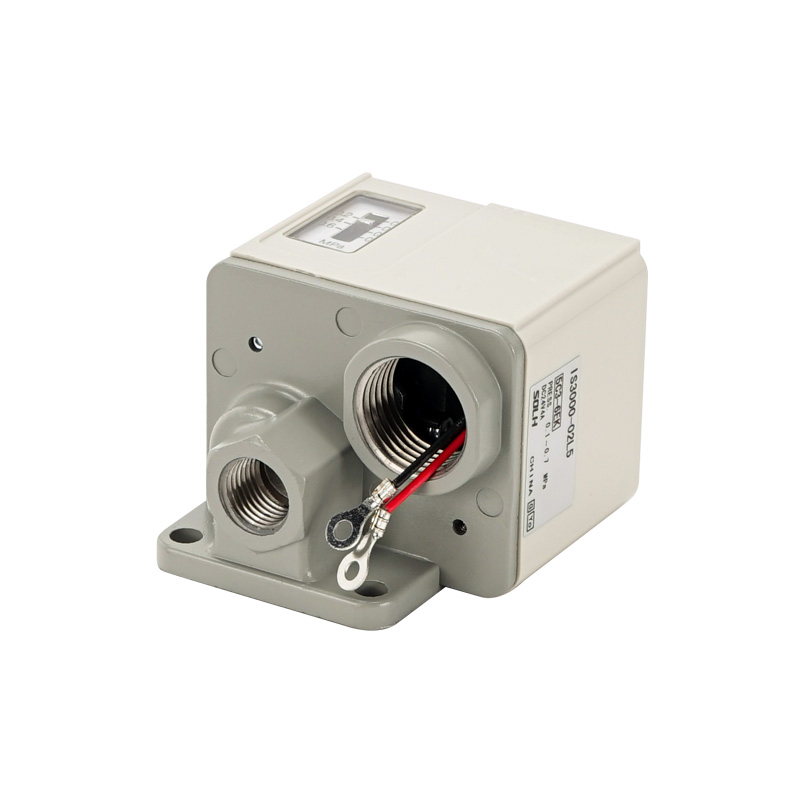

SOLH IS3000 தொடர் ஒரு உன்னதமான பிஸ்டன் இயக்கப்படும் மெக்கானிக்கல் மைக்ரோ பிரஷர் சுவிட்ச் ஆகும். இது ஒரு ஸ்பிரிங் பிஸ்டனில் செயல்படும் காற்றழுத்தம் வழியாக உள் நுண்ணிய தொடர்பு சுவிட்சைத் தள்ளுகிறது, வலுவான நேரடி மின் வெளியீட்டை வழங்குகிறது. IS10 ரீட் சுவிட்ச் தொடரின் அதே தரம் மற்றும் இணக்கமான மாற்றீடு, அழுத்தம் பாதுகாப்பு மற்றும் தானியங்கி தூண்டுதல் கட்டுப்பாடு, காற்று சுற்றுக்கு முக்கியமாகப் பயன்படுத்தப்படுகிறது. மின்னணு டிஜிட்டல் சுவிட்சுகள் நிலையற்றதாக இருக்கும் அதிக அதிர்வு சூழல்களுக்கு ஏற்றது.
1. இயக்கக் கோட்பாடு
-- அழுத்தப்பட்ட காற்று ஸ்பிரிங்-லோடட் பிஸ்டனைத் தள்ளுகிறது; காற்றழுத்தம் முன்னமைக்கப்பட்ட நுழைவாயிலை அடைந்தவுடன், பிஸ்டன் தொடர்பு சுற்றுகளை திறக்க அல்லது மூடுவதற்கு உள்ளமைக்கப்பட்ட மைக்ரோ சுவிட்சை இயந்திரத்தனமாக இயக்குகிறது. அழுத்தம் ஹிஸ்டெரிசிஸ் மதிப்புக்குக் கீழே குறையும் போது, ஸ்பிரிங் பிஸ்டனை மீட்டமைத்து அசல் சுவிட்ச் நிலையை மீட்டெடுக்கிறது.
2. முக்கிய கட்டமைப்பு கூறுகள்
-- மேல் அழுத்தம் சரிசெய்தல் குமிழ்: மின்சாரம் இல்லாமல் தூண்டுதல் அழுத்தத்தின் நேரடி சுழலும் அமைப்பு
-- உள்ளமைக்கப்பட்ட 1ab மைக்ரோ ஸ்விட்ச்: யுனிவர்சல் ஏசி/டிசி லோட், நேரடியாக பிஎல்சி உள்ளீட்டு டெர்மினல்களை இணைக்கவும் அல்லது சிறிய சோலனாய்டு வால்வுகளை இயக்கவும்
-- பட்டப்படிப்பு அழுத்தம் பார்க்கும் சாளரம்: நிகழ்நேர முன்னமைக்கப்பட்ட அழுத்த வாசிப்புக்குத் தெரியும் MPa அளவு
-- டை-காஸ்ட் அலுமினிய வீடுகள்: IP40 தூசி பாதுகாப்பு, பொது தொழிற்சாலை பட்டறை சூழல்களுக்கு ஏற்றது
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| பொருந்தக்கூடிய நடுத்தர |
உலர் காற்று, நைட்ரஜன் மற்றும் பிற துருப்பிடிக்காத மந்த வாயு |
| அதிகபட்ச இயக்க அழுத்தம் |
1.0 MPa |
| சரிசெய்யக்கூடிய அழுத்தம் வரம்பு |
0.1 ~ 0.7 MPa (நிலையான நியூமேடிக் அமைப்புகளின் முழு கவரேஜ்) |
| ஹிஸ்டெரிசிஸ் (டெட் பேண்ட்) |
≤ 0.05 MPa |
| மீண்டும் மீண்டும் செய்யக்கூடிய துல்லியம் |
± 0.05 MPa |
| தொடர்பு கட்டமைப்பு |
1ab ஒற்றை துருவ இரட்டை வீசுதல் (NO / NC மாறக்கூடிய வயரிங்) |
| தொடர்பு சுமை மதிப்பீடு |
நிலையான வகை: AC/DC 100V 1AMicro சுமை வகை (IS3010): DC 5V 1mA (PLC & மினியேச்சர் ரிலேக்களுக்கு உகந்தது) |
| போர்ட் நூல் அளவு |
Rc1/4 (IS3000-02); NPT1/4 (IS3000-N02) |
| இயக்க வெப்பநிலை |
-5 ~ 60℃ (காற்றுக் குழாய்க்குள் பனிக்கட்டி உருவாக்கம் இல்லை) |
| பாதுகாப்பு வகுப்பு |
IP40 தூசி எதிர்ப்பு |
| சேவை வாழ்க்கை |
10 மில்லியன் இயந்திர மாறுதல் சுழற்சிகள் வரை |

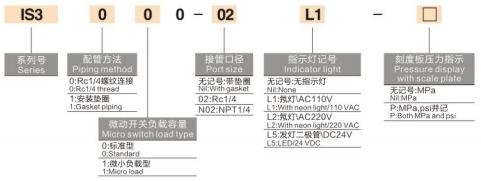

1. மாதிரி எடுத்துக்காட்டு: IS3000-02-P
-- IS3000: அடிப்படை நிலையான திரிக்கப்பட்ட உடல் தொடர்
-- 02: போர்ட் நூல் குறியீடு = Rc1/4; பின்னொட்டு N02 = NPT1/4 அமெரிக்க நூல்
-- பி: உள்ளமைக்கப்பட்ட நியான் காட்டி ஒளி (வெற்று = ஒளி இல்லாத நிலையான மாதிரி)
2. டெரிவேட்டிவ் ஸ்பெஷல் மாடல்கள்
-- IS3100: கேஸ்கெட் மேற்பரப்பு மவுண்டிங் மாறுபாடு, ஒருங்கிணைந்த பன்மடங்கு நிறுவலுக்கான மட்டு விமான சேவை அலகுகளுடன் (AFC/AC தொடர்) பொருத்தப்பட்டது
-- IS3010: மைக்ரோ லோ-லோட் பிரத்யேக மாதிரி, PLC கன்ட்ரோலர்களின் சிறிய DC சிக்னல் உள்ளீட்டிற்கு உகந்ததாக உள்ளது
1. அதிர்ச்சி & அதிர்வு எதிர்ப்பு ஹெவி-டூட்டி மெக்கானிக்கல் வடிவமைப்பு
-- திடமான பிஸ்டன் + மைக்ரோ காண்டாக்ட் கட்டுமானம், அதிர்வுகளில் இருந்து தொடர்ச்சியான அதிர்வுகளின் கீழ் நிலையான செயல்திறன், சுத்தியல் மற்றும் ஸ்டாம்பிங் உபகரணங்கள், சிக்னல் சறுக்கல் அல்லது தவறான தூண்டுதல் இல்லை.
2. பவர் இல்லாமல் எளிய ஆன்-சைட் அளவுத்திருத்தம்
-- மேல் ரோட்டரி சரிசெய்தல் குமிழ் + தெரியும் பட்டதாரி சாளரம்; கட்டுப்பாட்டு கேபினட்டை உற்சாகப்படுத்தாமல் அழுத்த வாசலை ஆஃப்லைனில் அமைக்கலாம்.
3. பரந்த ஏசி/டிசி சுமை இணக்கத்தன்மை
-- உயர் 1A தொடர்பு சுமை திறன், இடைநிலை ரிலேக்கள் இல்லாமல் சிறிய சோலனாய்டு வால்வுகளை நேரடியாக இயக்க அனுமதிக்கிறது, அல்லது டிஜிட்டல் பிஎல்சி உள்ளீட்டு புள்ளிகளுடன் நேரடி இணைப்பு.
4. அல்ட்ரா-லோ ஹிஸ்டெரிசிஸ்
-- மேக்ஸ் டெட் பேண்ட் ≤0.05MPa, கீழ்நிலை உபகரணங்களின் வேகமான ஆன்-ஆஃப் சைக்கிள் ஓட்டுதலைத் தவிர்க்க, நிலையான தூண்டுதல் மற்றும் அழுத்தத்தை மீட்டமைத்தல்.
1. முக்கிய காற்று மூல குறைந்த அழுத்த பாதுகாப்பு
-- ஏர் ஃபில்டர் ரெகுலேட்டர் லூப்ரிகேட்டர் யூனிட்களின் கீழ்நிலையில் நிறுவப்பட்டது; K/GT வைப்ரேட்டர்கள், BVP/SK நாக்கிங் ஹேமர்கள் மற்றும் நியூமேடிக் ஆக்சுவேட்டர்களை போதுமான உந்துதல் சேதத்திலிருந்து பாதுகாக்க விநியோக அழுத்தம் 0.4MPa க்குக் கீழே குறைந்தால் அலாரம் சிக்னலைத் தூண்டுகிறது.
2. சிலிண்டர் ஸ்ட்ரோக் நிலை உறுதிப்படுத்தல்
-- சிலிண்டர் முழுவதுமாக நீட்டிக்கப்பட்ட பிறகு, அடுத்த உற்பத்தி செயல்முறைப் படியை இணைக்கும் வகையில் சுவிட்ச் சிக்னலை அனுப்ப, அறை அழுத்தம் முன்னமைக்கப்பட்ட மதிப்புக்கு உயர்கிறது.
3. வைப்ரேட்டர் சர்க்யூட் பாதுகாப்பு இன்டர்லாக்
-- இயக்க காற்றழுத்தத்தை கண்காணிக்கிறது; அழுத்தத்தின் கீழ் செயல்படுவதால் ஏற்படும் அதிர்வு எரிவதைத் தடுக்க அழுத்தம் வரம்புக்குக் கீழே குறையும் போது XQ விரைவு வெளியேற்ற வால்வுகளுக்கு சக்தியைக் குறைக்கிறது.
|
ஒப்பீட்டு பொருள் |
IS3000 மெக்கானிக்கல் மைக்ரோ ஸ்விட்ச் |
IS10 தொடர்பு இல்லாத ரீட் சுவிட்ச் |
ISE30A எலக்ட்ரானிக் டிஜிட்டல் ஸ்விட்ச் |
| தூண்டுதல் பொறிமுறை |
பிஸ்டன் மெக்கானிக்கல் மைக்ரோ காண்டாக்ட் ஆக்சுவேஷன் |
காந்த நாணல் குழாய் தொடர்பு இல்லாத உணர்திறன் |
உயர் துல்லியமான மின்னணு அழுத்த சென்சார் |
| மின் சுமை திறன் |
வலுவான (1A @100V AC/DC, நேரடி வால்வு இயக்கி) |
நடுத்தர (0.5A @100V) |
பலவீனமான (குறைந்த நிலை PLC சமிக்ஞை வெளியீடு மட்டும்) |
| அழுத்தம் அமைக்கும் முறை |
மேல் ரோட்டரி குமிழ் + அளவிலான சாளரம் (பவர் தேவையில்லை) |
பக்க சரிசெய்தல் திருகு + சிறிய அளவிலான சாளரம் |
பல முக்கிய டிஜிட்டல் மெனு அளவுரு அமைப்பு |
| அளவீட்டு துல்லியம் |
± 0.05 MPa |
± 0.05 MPa |
±0.2% FS அதி உயர் துல்லியம் |
| உகந்த வேலை நிலைமைகள் |
கனமான அதிர்வு, ஆக்சுவேட்டர்களின் நேரடி இயக்கி |
பொது குறைந்த அதிர்வு வெகுஜன அசெம்பிளி கோடுகள் |
துல்லியமான அழுத்தம் கண்காணிப்பு, மூடிய-லூப் பிஎல்சி கட்டுப்பாடு |
SOLH IS3000 சீரிஸ் பிஸ்டன் மெக்கானிக்கல் நியூமேடிக் பிரஷர் சுவிட்ச் குறைந்த ஹிஸ்டெரிசிஸ், அதிக அதிர்வு எதிர்ப்பு மற்றும் அதிக தொடர்பு சுமை திறன், திரிக்கப்பட்ட/கேஸ்கெட் மவுண்ட் மற்றும் மைக்ரோ-லோட் பிஎல்சி மாறுபாடுகளுடன், காற்று சுற்று அழுத்தம் பாதுகாப்பு மற்றும் அதிர்வுகள், சிலிண்டர் கிளாம்பிங் ஸ்டேஷன்கள் மற்றும் பொது ஆட்டோமேஷன் சாதனங்களில் தானியங்கி செயல்முறை தூண்டுதல் சமிக்ஞைகளுக்கு பரவலாகப் பயன்படுத்தப்படுகிறது.
