பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH VR3200/3201 தொடர்கள் கிளாசிக் நியூமேடிக்-எலக்ட்ரிக் ரிலேக்கள், காற்று அழுத்த சமிக்ஞை சுவிட்சுகள் என்றும் அழைக்கப்படுகின்றன. அவை நியூமேடிக் பிரஷர் சிக்னல்களை மின்சார மாறுதல் உலர் தொடர்புகளாக மாற்றுகின்றன, அவை அழுத்தம் கண்காணிப்பு, தவறு எச்சரிக்கை, பாதுகாப்பு இன்டர்லாக் மற்றும் டிஜிட்டல் சிக்னல் உள்ளீடு ஆகியவற்றிற்கு பரவலாகப் பயன்படுத்தப்படுகின்றன, இது தானியங்கி உற்பத்தி வரிகளில் பிஎல்சிக்கு, நியூமேடிக் பைப்லைன்கள் மற்றும் மின் கட்டுப்பாட்டு அமைப்புகளுக்கு இடையே நிலையான சமிக்ஞை மாற்ற இடைமுகமாக செயல்படுகிறது.

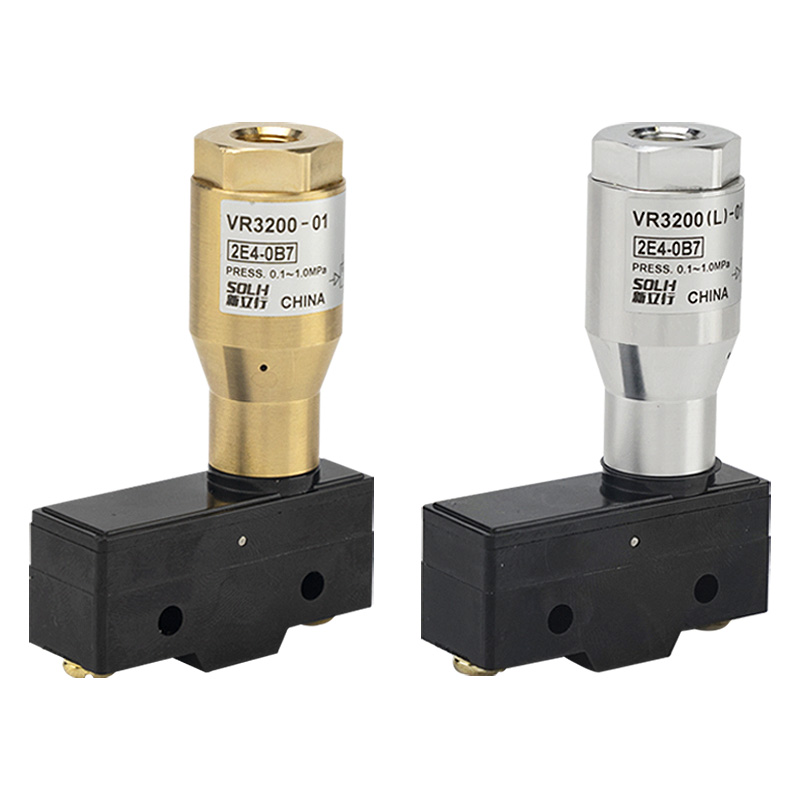

-- VR3200-01: திறந்த சட்ட வகை, எடை 130 கிராம், வெளிப்படும் முனையத் தொகுதி, உலர்ந்த, தூசி இல்லாத உட்புற அமைச்சரவை சூழல்களுக்கு
-- VR3201-01: IP44 சொட்டுநீர்-தடுப்பு சீல் செய்யப்பட்ட வீடு, எடை 260g, முழுமையாக மூடப்பட்ட கட்டுமானம், ஈரப்பதமான, தூசி நிறைந்த பட்டறைகள் மற்றும் உற்பத்தி சாதனங்களுக்கு ஏற்றது
-- VR3202-01: பிரத்யேக கிரவுண்டிங் டெர்மினலுடன் கூடிய IP44 டிரிப்-ப்ரூஃப், CE சான்றிதழ், அதிக மின்காந்த குறுக்கீடு மற்றும் ஏற்றுமதி இயந்திரங்களுக்கு ஏற்றது
-- போர்ட் குறியீடு: 01 = நிலையான Rc1/8 உள் நூல்; NPT1/8 நூல் விருப்பமானது
1. சரிசெய்யக்கூடிய இயக்க அழுத்தம் வரம்பு: 0.1 ~ 1.0 MPa (தொழிற்சாலை முன்னமைக்கப்பட்ட தூண்டுதல் அழுத்தம் ≈ 0.15MPa)
2. சுற்றுப்புற வெப்பநிலை: -5℃ ~ +60℃ (ஐசிங் இல்லை)
3. தொடர்பு படிவம்: 1AB (1 பொதுவாக திறந்திருக்கும் + 1 பொதுவாக மூடப்பட்டது + பொதுவான COM)
4. மைக்ரோ ஸ்விட்ச் தொடர்பு மதிப்பீடுகள் (எதிர்ப்பு / தூண்டல் சுமை):
-- AC125V: 15A எதிர்ப்பு, 3A தூண்டல்
-- AC250V: 15A எதிர்ப்பு, 2.5A தூண்டல்
-- DC30V: 6A எதிர்ப்பு, 1.5A தூண்டல்
5. இடைமுக தளவமைப்பு: ஏர் இன்லெட் Rc1/8; மின் திருகு முனையங்கள் (VR3201 சீல் செய்யப்பட்ட வயரிங் Pg13.5 கேபிள் சுரப்பி பொருத்தப்பட்ட)
6. பொருள் கலவை: பித்தளை வால்வு உடல், POM பிஸ்டன், துருப்பிடிக்காத எஃகு திரும்பும் வசந்தம், NBR சீல் வளையம்
1. அழுத்தப்பட்ட காற்று போர்ட் IN க்குள் நுழைந்து, ஸ்பிரிங் அழுத்துவதற்கு பிஸ்டனைத் தள்ளுகிறது, அழுத்தம் முன்னமைக்கப்பட்ட வரம்பை மீறியவுடன் உள்ளமைக்கப்பட்ட மைக்ரோ சுவிட்சை இயந்திரத்தனமாக தூண்டுகிறது.
2. தொடர்பு மாறுதல் தர்க்கம்:
-- அழுத்தம் ≥ தொகுப்பு மதிப்பு: NO மூடப்பட்டுள்ளது, NC திறக்கப்பட்டுள்ளது
-- அழுத்தம் set மதிப்பு: திறக்கப்படவில்லை, NC மூடப்பட்டுள்ளது
3. முழுமையாக இயந்திர அமைப்பு, வெளிப்புற மின்சாரம் தேவையில்லை. வெடிப்பு ஏற்படக்கூடிய மற்றும் மின்சாரம் அல்லாத அபாயகரமான மண்டலங்களுக்கு உள்ளார்ந்த பாதுகாப்பான மற்றும் நிலையானது.
-- VR3200-01: குறைந்த விலை, உலர் உட்புற அமைச்சரவை நிறுவல்
-- VR3201-01: ஈரமான/தூசி நிறைந்த இயந்திர கருவிகள், அசெம்பிளி லைன்கள், அரை-வெளிப்புற உபகரணங்கள்
-- VR3202-01: CE சான்றிதழ் + கிரவுண்டிங் பாதுகாப்பு, அதிக EMC குறுக்கீடு, முழுமையான இயந்திரங்களை ஏற்றுமதி செய்தல்
-- அழுத்தம் சரிசெய்தல்: தொழிற்சாலை இயல்புநிலை தூண்டுதல் அழுத்தம் 0.15MPa, மேல் சரிசெய்தல் திருகு வழியாக நன்றாக ட்யூன்
-- சிலிண்டர் ஸ்ட்ரோக் & கிளாம்பிங் பிரஷர் கண்டறிதல்: ஒர்க்பீஸ் கிளாம்பிங் உறுதிப்படுத்தல், ஓவர்லோட் அலாரம்
-- வெற்றிட சக் எதிர்மறை அழுத்தம் பின்னூட்டம்: உறிஞ்சுதல் & பணிப்பகுதி வீழ்ச்சி இழப்பு கண்டறிதல்
-- முக்கிய காற்று மூல குறைந்த அழுத்த எச்சரிக்கை: காற்று அமுக்கி செயலிழப்பு மற்றும் குழாய் கசிவு கண்காணிப்பு
-- நியூமேடிக் பந்து வால்வுகள் மற்றும் பட்டாம்பூச்சி வால்வுகளின் திறந்த/மூட நிலை கருத்து
-- எலக்ட்ரானிக் சென்சார்கள் இல்லாத வெடிப்பு-தடுப்பு பட்டறைகளுக்கான நியூமேடிக் சிக்னல் மாற்றம்
SOLH VR3200/3201 தொடர்கள் ஒட்டுமொத்த பரிமாணம், போர்ட் த்ரெட், தொடர்பு அளவுருக்கள் மற்றும் அனுசரிப்பு அழுத்தம் வரம்பில் SMC சமமான மாடல்களுடன் முழுமையாக இணக்கமாக உள்ளன. போட்டி விலை நிர்ணயம் மற்றும் குறுகிய முன்னணி நேரம் வாடிக்கையாளர்களுக்கு வெகுஜன உற்பத்தி செலவுகளை குறைக்க உதவுகிறது.
-- COM: பொதுவான பொது முனையம்
-- இல்லை: பொதுவாக திறந்திருக்கும், காற்றழுத்தம் முன்னமைக்கப்பட்ட மதிப்பை அடையும் போது நடத்துகிறது
-- NC: பொதுவாக மூடப்பட்டது, முன்னமைக்கப்பட்ட வாசலுக்குக் கீழே காற்றழுத்தத்தை நடத்துகிறது
SOLH VR3200/3201 பவர்-ஃப்ரீ மெக்கானிக்கல் நியூமேடிக்-எலக்ட்ரிக் ரிலே காற்றழுத்த சிக்னல்களை 1NO+1NC உலர் தொடர்பு சிக்னல்களாக மாற்றுகிறது, இது அனுசரிப்பு 0.1~1.0MPa தூண்டுதல் அழுத்தத்துடன், திறந்த சட்டகம், IP44 ட்ரிப்-ப்ரூஃப் மற்றும் CE அடிப்படையிலான பதிப்புகளில் கிடைக்கிறது.
