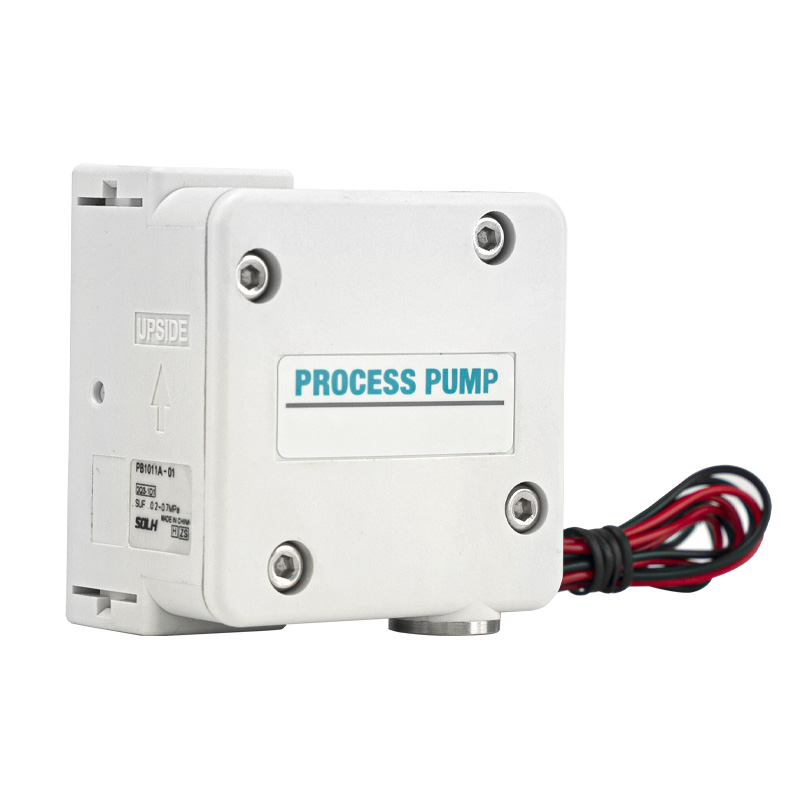

RPB1011 தொடர் உதரவிதான பம்ப் (PB1000A உள்ளமைக்கப்பட்ட சோலனாய்டு வால்வு வகை)

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

     SOLH PB1011A ஆனது PB1000A மினியேச்சர் சிங்கிள்-ஆக்டிங் நியூமேடிக் டயாபிராம் பம்ப் தொடரில் உள்ளமைக்கப்பட்ட சோலனாய்டு வால்வுடன் சேர்ந்தது. இது கச்சிதமான அவுட்லைன், முழு அரிப்பு எதிர்ப்பு மற்றும் ஜீரோ ஷாஃப்ட் சீல் கசிவு ஆகியவற்றைக் கொண்டுள்ளது. இரசாயன கரைப்பான், தூய நீர், மருத்துவ திரவம் மற்றும் மறுஉருவாக்கம் ஆகியவற்றின் மைக்ரோ முதல் நடுத்தர ஓட்ட விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது, இது சிறந்த இரசாயன, குறைக்கடத்தி மற்றும் உயிரி தொழில்நுட்பத் தொழில்களில் பரவலாகப் பயன்படுத்தப்படும் ஒரு சிறிய துல்லியமான டோசிங் பம்ப் ஆகும்.

மாதிரி வகைப்பாடு & டிரைவ் பயன்முறை

     --  PB1011A: உள்ளமைக்கப்பட்ட 3-போர்ட் சோலனாய்டு வால்வு (DC24V), நேரடி மின் சமிக்ஞை கட்டுப்பாடு, பிளக் மற்றும் ப்ளே வயரிங்

     --  PB1013A: வெளிப்புற விமான பைலட் வகை, சுயாதீன வெளிப்புற சோலனாய்டு வால்வால் இயக்கப்படுகிறது

     --  போர்ட் அளவு பின்னொட்டு: 01 = Rc1/8 நிலையான திரவ போர்ட்

     --  பொதுவான முழுமையான மாதிரிகள்: PB1011A-01; PB1011A-01-B (பெருகிவரும் கால் அடைப்புக்குறியுடன்); PB1011A-01-N (NPT நூல் போர்ட்)

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (PB1011A)

     -- இயக்கி அலகு: உள்ளமைக்கப்பட்ட 3/2 சோலனாய்டு வால்வு, DC24V, மின் நுகர்வு 0.35W

     --  ஓட்ட வரம்பு: 8～2000 mL/min (0.12～120 L/h)

     --  வெளியேற்ற வேலை அழுத்தம்: 0～0.6 MPa

     --  உலர் உறிஞ்சும் லிஃப்ட்: அதிகபட்சம் 2.5 மீ

     -- இயக்க திரவ வெப்பநிலை: 0～50℃ (பம்ப் அறைக்குள் ஐசிங் இல்லை)

     -- அனுமதிக்கக்கூடிய அதிகபட்ச திரவ பாகுத்தன்மை: 100 mPa·s

     -- வழங்கல் காற்று அழுத்த வரம்பு: 0.2～0.7 MPa

     -- காற்று நுகர்வு: ≤40 L/min (ANR)

     -- ஒட்டுமொத்த பரிமாணம் & எடை: 60×60×41 மிமீ, தோராயமாக. 170 கிராம்

     -- இயக்க சத்தம்: ≤64 dB(A); பொருத்தப்பட்ட சைலன்சர் மூலம் சத்தம் மேலும் குறைக்கப்பட்டது

     -- டயாபிராம் சேவை வாழ்க்கை: 30 மில்லியன் மாறுதல் சுழற்சிகள் வரை

ஈரப்படுத்தப்பட்ட பகுதி பொருள் கட்டமைப்பு

      -- பம்ப் பாடி: பாலிப்ரோப்பிலீன் PP / SUS316 துருப்பிடிக்காத எஃகு விருப்பமானது

     -- உதரவிதானம் & சோதனை வால்வு கோர்: கூட்டு PTFE + PP

     -- சீல் செய்யும் பொருள்: FKM ஃப்ளோரோ ரப்பர், அமிலம், காரம் மற்றும் கரிம கரைப்பான் ஆகியவற்றிற்கு சிறந்த எதிர்ப்பு

     -- பொருள் நன்மை: ஷாஃப்ட்லெஸ் சீல் வடிவமைப்பு நடுத்தர கசிவை நீக்குகிறது; இரசாயனக் கரைசல், தூய நீர், மருத்துவ மறுஉருவாக்கம் மற்றும் லேசான அமிலம்/கார திரவம் ஆகியவற்றுக்கான முழு அரிப்பு எதிர்ப்பு.

வேலை செய்யும் கொள்கை (PB1011A மின்சார கட்டுப்பாட்டு வகை)

     -- சோலனாய்டு ஆற்றல்மிக்கது: அழுத்தப்பட்ட காற்று இயக்கி அறைக்குள் நுழைகிறது, உதரவிதானத்தை இடதுபுறமாக மாற்றுகிறது; பம்ப் அறைக்குள் இருக்கும் திரவம் மேல் ஒரு வழி வால்வு வழியாக வெளியேற்றப்படுகிறது.

     -- சோலனாய்டு டி-எனர்ஜைஸ்டு ஆஃப்: டிரைவ் சேம்பர் காற்றை வெளியேற்றுகிறது; உள்ளமைக்கப்பட்ட வசந்த விசையின் கீழ் உதரவிதானம் வலதுபுறமாக மீட்டமைக்கப்படுகிறது; புதிய திரவமானது கீழ் நுழைவாயில் சரிபார்ப்பு வால்வு வழியாக பம்ப் குழிக்குள் உறிஞ்சப்படுகிறது.

     -- உயர் அதிர்வெண் சோலனாய்டு ஆன்/ஆஃப் சுழற்சி (1～10 ஹெர்ட்ஸ்) தொடர்ச்சியான திரவ உறிஞ்சுதல் மற்றும் வெளியேற்றத்தை உணர்த்துகிறது; மாறுதல் அதிர்வெண்ணை மாற்றுவதன் மூலம் வெளியீட்டு ஓட்டத்தை துல்லியமாக சரிசெய்ய முடியும்.

நிறுவல் மற்றும் குழாய் தேவைகள்

  1. கட்டாய நிறுவல் விதி

     -- ஃப்ளூயிட் அவுட்லெட் போர்ட் (OUT) பம்ப் அறைக்குள் காற்றுப் பூட்டுவதைத் தவிர்க்க மேல்நோக்கி எதிர்கொள்ள வேண்டும்.

 2. போர்ட் டெபினிஷன் & த்ரெட் ஸ்பெக்

     -- திரவ உள்ளே / வெளியே முக்கிய துறைமுகங்கள்: நிலையான Rc1/8", NPT1/8 விருப்பமானது

     -- காற்று விநியோக SUP போர்ட்: M5×0.8 நூல்

     -- எக்ஸாஸ்ட் EXH போர்ட்: M5×0.8 நூல், AN05-M5 மினியேச்சர் சைலன்சருடன் இணக்கமானது

  3. பெருகிவரும் துளைகள்

     -- 6 மிமீ ஆழம் கொண்ட 2 × M4 திருகு துளைகள்; அல்லது துளைகள் மூலம் φ4.5; நிலையான உபகரணங்களை நிறுவுவதற்கு பிரத்யேக கால் அடைப்பு துணை KT-PB1A-5 கிடைக்கிறது.

வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்

     -- குறைக்கடத்தி மற்றும் PV உற்பத்தி: இரசாயன கரைப்பான் பரிமாற்றம், திரவ சுழற்சி வளையத்தை சுத்தம் செய்தல்

     -- மருத்துவ மற்றும் உயிர்வேதியியல் உபகரணங்கள்: மறுஉருவாக்கம், தாங்கல் கரைசல் மற்றும் உயிரியல் திரவத்தின் மைக்ரோ டெலிவரி

     -- அச்சிடும் மற்றும் பேக்கேஜிங் இயந்திரங்கள்: மை, ஒட்டும் பசை தானியங்கி உணவு அமைப்பு

     -- சுற்றுச்சூழல் பாதுகாப்பு மற்றும் நீர் சுத்திகரிப்பு: இரசாயன முகவர் அளவு, கழிவு நீர் மாதிரி சேகரிப்பு

     -- பொதுவான ஆட்டோமேஷன் தொழில்: கட்டிங் திரவம், துப்புரவு முகவர் மற்றும் லேசான எண்ணெய் கடத்தல்

மாதிரி தேர்வு வழிகாட்டுதல்கள்

     -- ஓட்டம் பொருத்தம்: ஓட்டம் ≤2000 mL/minக்கு PB1011A ஐத் தேர்ந்தெடுக்கவும்; சிறப்பு இணைப்பு கட்டுப்பாட்டு காட்சிகளுக்கான PB1013A விமான பைலட் மாதிரி (அதிகபட்ச ஓட்டம் 1000 mL/min)

     -- ஈரப்படுத்தப்பட்ட பொருள் தேர்வு: பொது பலவீனமான இரசாயன திரவத்திற்கான பிபி பம்ப் உடல்; வலுவான அரிக்கும் கரைப்பானுக்கான SUS316 + PTFE சேர்க்கை

     -- கட்டுப்பாட்டு முறை: மின்சார நேரடி கட்டுப்பாடு PB1011A தேர்வு; வெளிப்புற இன்டர்லாக் இணைப்பு PB1013A விமான பைலட் வகையைத் தேர்ந்தெடுக்கவும்

     -- துணை பாகங்கள்: இயங்கும் இரைச்சலைக் குறைக்க எக்ஸாஸ்ட் போர்ட்டில் சைலன்சரை நிறுவவும்; நீண்ட கால நிலையான நிறுவலுக்கான கால் அடைப்புக்குறியை பொருத்தவும்

SOLH இன்டர்சேஞ்ச் நன்மை

     SOLH-PB1011 தொடர் SMC ஒரிஜினல் PB1011 தொடருடன் ஒட்டுமொத்த பரிமாணம், போர்ட் த்ரெட் தளவமைப்பு மற்றும் அனைத்து செயல்திறன் அளவுருக்கள், பைப்லைன் மாற்றமின்றி நேரடி டிராப்-இன் மாற்றீடு, சிறந்த செலவு செயல்திறனுடன் முழுமையாகப் பொருந்துகிறது.

ஒரு வாக்கியத்தின் சுருக்கம்

     SOLH PB1011A மினியேச்சர் உள்ளமைக்கப்பட்ட சோலனாய்டு நியூமேடிக் டயாபிராம் பம்ப் ஷாஃப்ட்-சீல்-ஃப்ரீ லீக்-ப்ரூஃப் PTFE/FKM அரிப்பை எதிர்க்கும் ஈரமான பாகங்களை ஏற்றுக்கொள்கிறது, 8~2000mL/min மைக்ரோ-மீடியம் ஃப்ளோ டோசிங் ஆதரிக்கிறது. குறைக்கடத்தி, மருத்துவம், அச்சிடுதல் மற்றும் சுற்றுச்சூழல் ரீஜென்ட் விநியோக அமைப்புகள்.
