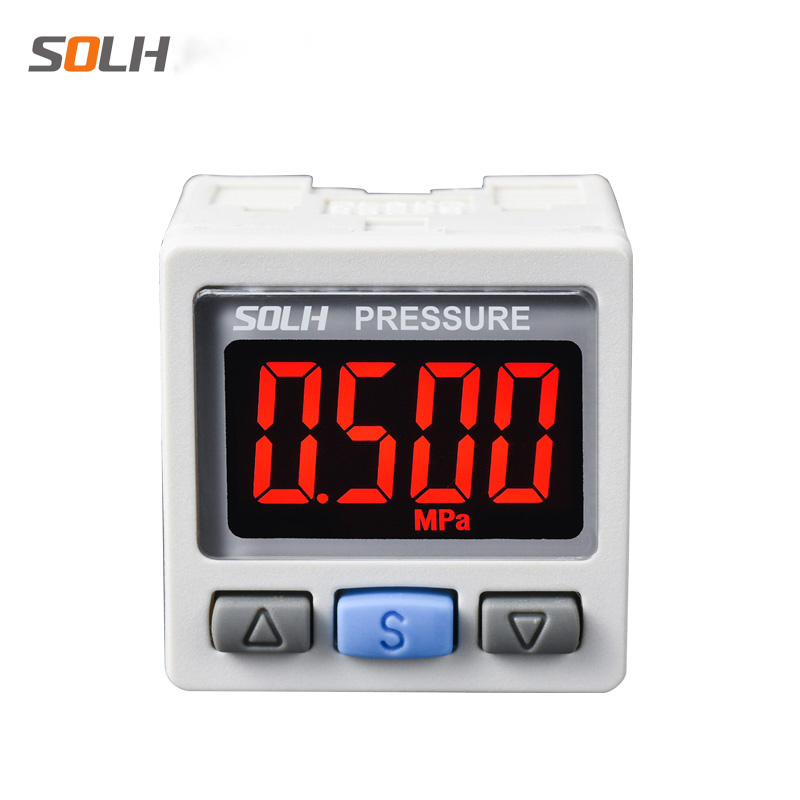

ZSE30A(F) / ISE30A உயர் துல்லிய இரட்டை வண்ண டிஜிட்டல் அழுத்தம் சுவிட்ச்

SOLH ZSE30A / ZSE30AF / ISE30A உயர் துல்லியமான டிஜிட்டல் பிரஷர் சுவிட்சுகள் பொருந்தக்கூடிய SMC மாடல்களுடன் முழுமையாக மாறக்கூடியவை, 4-இலக்க இரட்டை வண்ண சிவப்பு/பச்சை LCD உடன் ±0.2%FS இன் அதி-உயர் அளவீட்டுத் துல்லியத்தைப் பெருமைப்படுத்துகின்றன. முன்னமைக்கப்பட்ட பாதுகாப்பான வரம்பிற்குள் அழுத்தம் இருக்கும் போது பச்சை பின்னொளி செயல்படுத்துகிறது, சிவப்பு விளக்கு அதிக அழுத்தம்/அண்டர்பிரஷர் அலாரம் தூண்டுகிறது; காட்சி தர்க்கத்தை தேவைக்கேற்ப மாற்றலாம். மூன்று அளவீட்டு வரம்புகள் முழு பயன்பாட்டு கோரிக்கைகளை உள்ளடக்கியது: ஒற்றை வெற்றிடத்திற்கான ZSE30A 0~-101kPa, ZSE30AF உலகளாவிய கலவை அழுத்தம் -100~+100kPa, ISE30A நிலையான நேர்மறை அழுத்தம் -0.1~1.0MPa பிரதான 0.4~0.7MPa தொழிற்சாலை காற்று விநியோகத்திற்கு. ஒவ்வொரு யூனிட்டும் 2-சேனல் சுயாதீன NPN/PNP திறந்த சேகரிப்பான் சுவிட்ச் வெளியீடுகளுடன் வருகிறது, விருப்பமான 1~5V அனலாக் மின்னழுத்தம் அல்லது 4~20mA அனலாக் கரண்ட் சிக்னல்கள் தொடர்ச்சியான க்ளோஸ்டு-லூப் PLC பிரஷர் டேட்டா பெறுதலுக்காக. பிரத்தியேக ஒரு கிளிக் அளவுரு நகல் செயல்பாடு அமைப்புகளை ஒரு முதன்மை யூனிட்டில் இருந்து 10 ஸ்லேவ் யூனிட்கள் வரை மாற்றுகிறது, தொகுதி கமிஷன் பிழைகளை கடுமையாக குறைக்கிறது. பரந்த அளவிலான DC12~24V மூலம் இயக்கப்படுகிறது, M5/Rc1/8 போர்ட் மற்றும் IP40 டஸ்ட் ப்ரூஃப் மதிப்பீட்டுடன் பொருத்தப்பட்டுள்ளது. சிலிண்டர் கிளாம்பிங் பிரஷர் கண்காணிப்பு, வெற்றிட சக் உறிஞ்சுதல் தோல்வி அலாரம் மற்றும் அனைத்து தானியங்கி நியூமேடிக் சர்க்யூட்களிலும் நிகழ்நேர அழுத்தம் மேற்பார்வை ஆகியவற்றிற்காக பரவலாகப் பயன்படுத்தப்படுகிறது, பாரம்பரிய இயந்திர அழுத்த சுவிட்சுகளை துல்லியம், தொலைநிலைத் தெரிவுநிலை மற்றும் சிக்னல் விரிவாக்கம் ஆகியவற்றில் விஞ்சுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

ZSE30A(F) / ISE30A தொடர் உயர் துல்லிய இரட்டை வண்ண டிஜிட்டல் அழுத்தம் சுவிட்ச்

பிராண்ட்:ரிச்ஜ் டெக்னாலஜி மூலம் SOLH

தயாரிப்பு நிலைப்படுத்தல்

SOLH ZSE30A(F) / ISE30A தொடர் உயர்-துல்லிய டிஜிட்டல் அழுத்தம் சுவிட்சுகள் நிகழ்நேர அழுத்த கண்காணிப்பு, த்ரெஷோல்ட் அலாரம் மற்றும் அனைத்து நியூமேடிக் சர்க்யூட்களின் மூடிய-லூப் சிக்னல் கட்டுப்பாடு ஆகியவற்றிற்காகப் பயன்படுத்தப்படுகின்றன. வெற்றிடம், கலவை கலவை அழுத்தம் மற்றும் நிலையான நேர்மறை அழுத்தம் வேலை நிலைமைகள் இணக்கமானது. முக்கிய நன்மைகளில் ±0.2%FS அதி-உயர் துல்லியம், இரட்டை வண்ண சிவப்பு/பச்சை LCD டிஸ்ப்ளே மற்றும் ஒரு கிளிக் தொகுதி அளவுரு நகல் செயல்பாடு ஆகியவை அடங்கும், இது தானியங்கு நியூமேடிக் அமைப்புகளின் "காட்சி கண்காணிப்பு கண்" ஆக செயல்படுகிறது.

அழுத்தம் அளவீட்டு வரம்பு மூலம் தொடர் வகைப்பாடு

மாதிரி குறியீடு	அளவீட்டு வரம்பு	விண்ணப்பப் புலம்
ZSE30A	வெற்றிட அழுத்தம்: 0.0 ~ -101.0 kPa	ஒற்றை வெற்றிட உறிஞ்சும் சுற்றுகள்
ZSE30AF	கலவை கலவை அழுத்தம்: -100.0 ~ +100.0 kPa	வெற்றிடத்திற்கான யுனிவர்சல் + மைக்ரோ பாசிட்டிவ் பிரஷர் இரட்டைக் காட்சிகள்
ISE30A	ISE30A	நிலையான தொழில்துறை நியூமேடிக் சுற்று (0.4~0.7MPa வழக்கமான காற்று வழங்கல்)

முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் (உயர் துல்லியமான தரம்)

1. காட்சி அலகு: 4 இலக்க LCD திரை, இரட்டை வண்ண ஆட்டோ சுவிட்ச் (பச்சை / சிவப்பு); OUT1 பச்சை நிறத்துடன் ஒத்துள்ளது, OUT2 சிவப்பு நிறத்துடன் ஒத்துள்ளது

2. அளவீட்டு துல்லியம்: ±0.2%FS @25℃, தீர்மானம் 1/1000 முழு அளவு வரை

3. சிக்னல் வெளியீடு விருப்பங்கள்

-- ஸ்விட்ச் சிக்னல்: 2-சேனல் NPN / PNP திறந்த சேகரிப்பான் டிரான்சிஸ்டர் வெளியீடு (OUT1 & OUT2)

-- அனலாக் சிக்னல் (விரும்பினால்): 1~5V மின்னழுத்த வெளியீடு அல்லது 4~20mA தற்போதைய வெளியீடு

4. பவர் சப்ளை: 12~24 VDC ±10% பரந்த மின்னழுத்த வரம்பு

5. அதிக அழுத்தம் தாங்கும் திறன்

6. ZSE30A / ZSE30AF: 500 kPa

7. ISE30A நேர்மறை அழுத்த மாதிரி: 1.5 MPa

8. பாதுகாப்பு வகுப்பு: IP40 dustproof

9. இயக்க சுற்றுப்புற வெப்பநிலை: 0 ~ 50℃

10. பிரத்தியேக செயல்பாடு: ஒரு கிளிக் அளவுரு நகல், 1 மாஸ்டர் யூனிட்டில் இருந்து அதிகபட்சம் 10 ஸ்லேவ் யூனிட் வரை அமைப்புகளை நகலெடுக்கவும், தொகுதி உபகரண பிழைத்திருத்தத்தின் போது அளவுரு அமைப்பு பிழைகளை திறம்பட தவிர்க்கவும்

முழுமையான மாதிரி பெயரிடும் விதி

மாதிரி எடுத்துக்காட்டு: ISE30A-01-N-M

-- ISE30A / ZSE30A / ZSE30AF: தொடர் அழுத்த வகை அடையாளங்காட்டி

-- 01: போர்ட் நூல் விவரக்குறிப்பு = M5 உள் நூல் (R1/8)

-- N / P: வெளியீட்டு டிரான்சிஸ்டர் வகையை மாற்றவும்

N = NPN திறந்த சேகரிப்பான்; P = PNP திறந்த சேகரிப்பான்

-- M / C / D: வெளியீடு சேர்க்கை வரையறை

M = 2 சுயாதீன சுவிட்ச் வெளியீடு சேனல்கள் மட்டுமே

C = 1 சுவிட்ச் சேனல் + 1~5V அனலாக் மின்னழுத்த வெளியீடு

D = 1 சுவிட்ச் சேனல் + 4~20mA அனலாக் தற்போதைய வெளியீடு

இரட்டை வண்ண LCD காட்சி லாஜிக்

-- பச்சை பின்னொளி: பயனர் முன்னமைக்கப்பட்ட சாதாரண வேலை வரம்பிற்குள் உண்மையான அழுத்தம்

-- சிவப்பு பின்னொளி: அழுத்தம் மேல் / கீழ் அலாரம் வரம்பை மீறுகிறது (அதிக அழுத்தம் / குறைந்த அழுத்த எச்சரிக்கை)

-- 4 அனுசரிப்பு காட்சி முறைகள்: தேவைக்கேற்ப நிலையான லாஜிக் (சாதாரண பச்சை, அசாதாரண சிவப்பு) அல்லது தலைகீழ் வண்ண மாறுதல் தர்க்கத்தை ஆதரிக்கவும்

வழக்கமான தொழில்துறை பயன்பாட்டு காட்சிகள்

1. நியூமேடிக் சிலிண்டர் & ஒர்க்பீஸ் கிளாம்பிங் சர்க்யூட்

0.5 ~ 0.7MPa கிளாம்பிங் அழுத்தம் வாசலை அமைக்கவும்; செயலாக்கத்தின் போது பணிக்கருவி தளர்த்தப்படுவதைத் தடுக்க அழுத்தம் குறைந்த வரம்பிற்குக் கீழே குறைந்தவுடன் சிவப்பு எச்சரிக்கை சமிக்ஞையைத் தூண்டவும்.

2. வெற்றிட உறிஞ்சும் கையாளுதல் நிலையம் (ZSE30A வெற்றிட அர்ப்பணிக்கப்பட்ட மாதிரி)

நம்பகமான உறிஞ்சுதல் வரம்பை அமைக்கவும் ≤ -80kPa; பரிமாற்றத்தின் போது பணிக்கருவி விழுவதைத் தவிர்க்க வெற்றிடப் பட்டம் மோசமடைந்தால் உடனடியாக எச்சரிக்கை சமிக்ஞையை வெளியிடவும்.

செயல்திறன் ஒப்பீடு மற்றும் சாதாரண இயந்திர அழுத்தம் சுவிட்சுகள்

நன்மை பொருள்	நன்மை பொருள்	வழக்கமான இயந்திர அழுத்த சுவிட்ச்
அளவீட்டு துல்லியம்	±0.2%FS (10x அதிக துல்லியம்)	±2%FS பெரிய பிழை
நிலை அறிகுறி	இரட்டை சிவப்பு/பச்சை வண்ணக் காட்சி, துல்லியமான மதிப்புகளைப் படிக்காமல் தொலைநிலையில் பணி நிலையைத் தீர்மானிக்கவும்	ஒற்றை மோனோக்ரோம் காட்சி, தூரத்திலிருந்து நிலையை வேறுபடுத்துவது கடினம்
தொகுதி பிழைத்திருத்தம்	ஒரு கிளிக் நகல் அளவுருக்களை 10 யூனிட்டுகளுக்கு, கமிஷன் செய்யும் நேரத்தை வெகுவாகக் குறைக்கிறது	மீண்டும் மீண்டும் கைமுறை சரிசெய்தல், அதிக பிழை ஆபத்து
சிக்னல் விரிவாக்கம்	PLC க்ளோஸ்-லூப் தொடர்ச்சியான அழுத்தக் கட்டுப்பாட்டிற்கான விருப்ப அனலாக் மின்னழுத்தம்/தற்போதைய சமிக்ஞை	ஒரே ஒரு சுவிட்ச் ஆன்/ஆஃப் சிக்னல், தொடர்ச்சியான அனலாக் கருத்து இல்லை

படிப்படியான தேர்வு வழிகாட்டி

-- வெற்றிடம் மட்டும் அல்லது கலப்பு வெற்றிடம் + மைக்ரோ நேர்மறை அழுத்தம் → ZSE30AF உலகளாவிய கலவை அழுத்த மாதிரியைத் தேர்வு செய்யவும்

-- நிலையான பொது நியூமேடிக் சர்க்யூட் (0.4~0.7MPa காற்று வழங்கல்) → மிகவும் பிரபலமான மாதிரி ISE30A-01-N-M

-- PLC மூலம் நிகழ்நேர தொடர்ச்சியான அழுத்தம் தரவு சேகரிப்பு தேவை → C (1~5V மின்னழுத்தம்) அல்லது D (4~20mA மின்னோட்டம்) அனலாக் வெளியீட்டு மாறுபாடு

ஒரு வாக்கியத்தின் சுருக்கம்

SOLH ZSE30A வெற்றிடம், ZSE30AF கலவை மற்றும் ISE30A நேர்மறை அழுத்த டிஜிட்டல் சுவிட்சுகள் அம்சம் ±0.2%FS உயர் துல்லிய இரட்டை-வண்ண LCD, 2-சேனல் NPN/PNP சுவிட்ச் + விருப்பமான 1~5V/4~20mA அனலாக் வெளியீடு, ஒரு கிளிக் கிளாம்ப் மற்றும் வைட் பேட்ச் க்யூ பாராமீட்டரை நகலெடுக்க, பரந்த அளவில் பயன்படுத்தப்படும் பாராமீட்டர் தானியங்கு நியூமேடிக் கருவிகளில் & அலாரம்.
