பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH G தொடர் என்பது அழுத்தப்பட்ட காற்றழுத்தத்தை அளவிடுவதற்கான நியூமேடிக் அமைப்புகளுக்கு அர்ப்பணிக்கப்பட்ட நிலையான அழுத்த அளவாகும், இது நிலையான அடிப்படை வகை மற்றும் வண்ண எச்சரிக்கை வளையத்துடன் வரம்பு காட்டி வகையாக பிரிக்கப்பட்டுள்ளது. டயல் வெளிப்புற விட்டம் வரம்புகள் φ15 ~ φ63, அழுத்த இடைவெளி 0.2~1.5MPa நிலையான துல்லியத்துடன் ±3% F.S. இரண்டு மவுண்டிங் கட்டமைப்புகள் உள்ளன: பேனல் மவுண்டிங்கிற்கான பின்புற நூல் ஜி மாதிரி மற்றும் நேரடி பைப்லைன் நிறுவலுக்கான பக்க நூல் ஜிஏ மாதிரி.

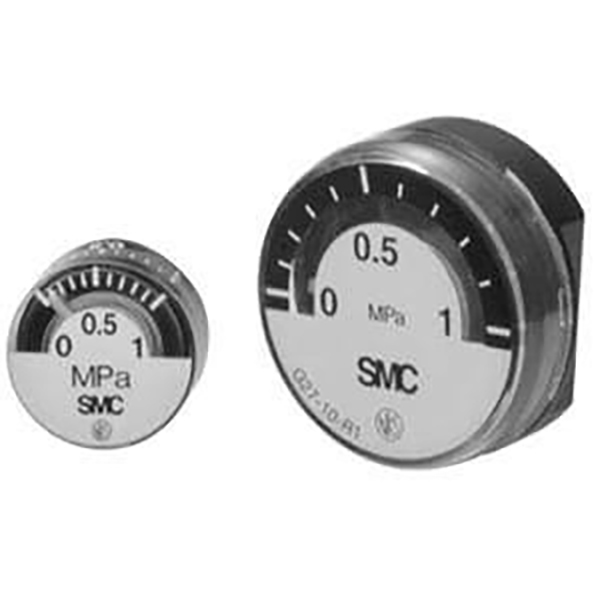

-- G15: φ15, M5 உள் நூல் / R1/8; அல்ட்ரா-மினியேச்சர், மைக்ரோ நியூமேடிக் வால்வுகளுடன் பொருந்துகிறது
-- G27: φ26, R1/16 / R1/8; வரையறுக்கப்பட்ட குறுகிய நிறுவல் இடத்திற்கு சிறிய மெலிந்த உடல்

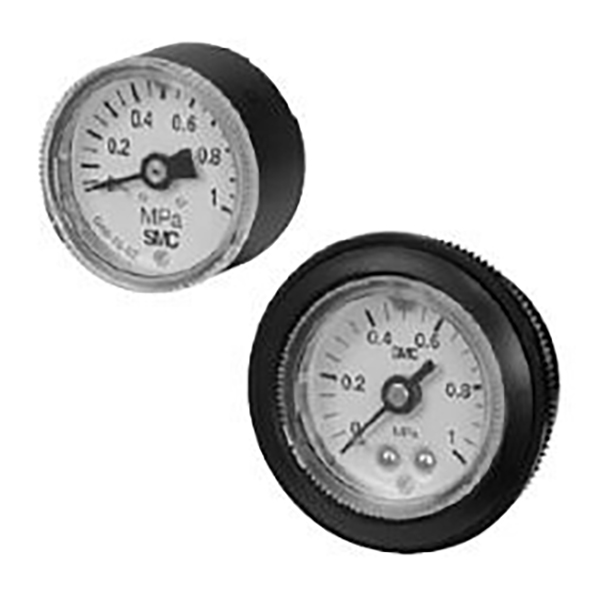

-- G36 / GA36: φ37.5, R1/8; முக்கிய நிலையான பொது நோக்க மாதிரி
-- G46 / GA46: φ42.5, R1/8 / R1/4; மிகவும் பரவலாக பயன்படுத்தப்படும், விருப்ப வரம்பு காட்டி வளையம்
-- G53-L: φ51, R1/8 / R1/4; சிவப்பு-பச்சை வரம்பு எச்சரிக்கை வளையத்துடன் நடுத்தர பெரிய டயல்
-- G63-L: φ63.4, R1/8 / R1/4; மிக பெரிய டயல், நீண்ட தூரத்திலிருந்து தெளிவான வாசிப்பு
1. பெயரிடும் வடிவம்
-- G / GA + அளவு குறியீடு + விருப்ப பின்னொட்டு L + அழுத்த வரம்பு குறியீடு + நூல் குறியீடு
-- பின்னொட்டு L = சிவப்பு-பச்சை வரம்பு காட்டி வளையத்துடன் பொருத்தப்பட்டுள்ளது
2. மாதிரி எடுத்துக்காட்டுகள்
-- G46-10-02:
G46 = φ42.5 பின்புற நூல் மாதிரி | 10 = 1.0MPa வரம்பு | 02 = R1/4 நூல்
-- GA36-10-01:
GA36 = φ37.5 பக்க நூல் மாதிரி | 10 = 1.0MPa வரம்பு | 01 = R1/8 நூல்
-- G36-L-10-01
சிவப்பு-பச்சை வரம்பு எச்சரிக்கை வளையம் L, φ37.5 பின்புற நூல், 1.0MPa, R1/8
3. குறியீடு வரையறை
-- அழுத்த வரம்பு குறியீடு:
2 = 0~0.2MPa
4 = 0~0.4MPa
10 = 0~1.0MPa
15 = 0~1.5MPa
-- நூல் குறியீடு
01 = R1/8
02 = R1/4
R1 = R1/16
M5 = M5×0.8 மெட்ரிக் உள் நூல்3.
1. அளவிடக்கூடிய நடுத்தர: அழுத்தப்பட்ட காற்று; எண்ணெய் இல்லாத & செம்பு இல்லாத ஈரமாக்கப்பட்ட பகுதி பதிப்புகள் சுத்தமான செயல்முறைக்கு விருப்பமானது
2. நிலையான அழுத்த வரம்புகள்: 0~0.2 / 0~0.4 / 0~1.0 / 0~1.5MPa
3. துல்லியம் தரம்: தரநிலை ±3% F.S.; மினி G15 & G27 ±5% F.S.
4. பொருள் கட்டமைப்பு:
-- வீட்டுவசதி: ஜிங்க் அலாய் / நிக்கல் பூசப்பட்ட டை-காஸ்ட் அலுமினியம்
-- ஜன்னல் கவர்: தாக்கத்தை எதிர்க்கும் பாலிகார்பனேட்
-- இணைப்பு பொருத்துதல்: பித்தளை; செம்பு இல்லாத மாற்று கிடைக்கிறது
5. இயக்க வெப்பநிலை: -5 ~ +60℃ (ஐசிங் இல்லாமல் நடுத்தர)
6. பெருகிவரும் வகைப்பாடு
-- ஜி வகை: பின்புற நூல், உட்பொதிக்கப்பட்ட பேனல் நிறுவலுக்கு வடிவமைக்கப்பட்டுள்ளது
-- GA வகை: பக்க நூல், நேரடி இன்லைன் பைப்லைன் மவுண்டிங்
-- சிவப்பு வளையம்: மேல் வரம்பு / உயர் அழுத்த அலாரம் வரம்பு
-- பச்சை வளையம்: சாதாரண பாதுகாப்பான வேலை அழுத்த இடைவெளி
-- வெள்ளை சுட்டி: நிகழ் நேர மாறும் காற்று அழுத்த மதிப்பு
-- முக்கிய நன்மை: கவனமான அளவிலான வாசிப்பு இல்லாமல் உள்ளுணர்வு காட்சி நிலை தீர்ப்பு, அசெம்பிளி கோடுகள் மற்றும் மையப்படுத்தப்பட்ட பல-புள்ளி கண்காணிப்பு பெட்டிகளுக்கு சிறந்தது
1. மினியேச்சர் & குறுகிய வரையறுக்கப்பட்ட இடம்: தேர்ந்தெடுக்கவும் G15 / G27 (φ15 / φ26)
2. சாதாரண நிலையான நியூமேடிக் சுற்றுகள்: G36 / G46 (φ37.5 / φ42.5)
3. காட்சி அழுத்த எச்சரிக்கை தேவை: G36-L / G46-L வண்ண வரம்பு வளையத்துடன்
4. தொலைதூர ரிமோட் ரீடிங் தேவை: பெரிய டயல் G53-L / G63-L (φ51 / φ63)
5. நிறுவல் முறை வேறுபாடு
-- நேரடி பைப்லைன் மவுண்டிங் → GA பக்க நூல் தொடர்
-- உபகரண கட்டுப்பாட்டு குழு உட்பொதிக்கப்பட்ட மவுண்டிங் → G பின்புற நூல் தொடர்
-- G27-10-R1: φ26 டயல், 1.0MPa வரம்பு, R1/16 நூல்
-- G36-10-01: φ37.5 பின்புற நூல், 1.0MPa, R1/8
-- G46-10-02: φ42.5 பின்புற நூல், 1.0MPa, R1/4
-- G46-L-10-02: φ42.5 பின்புற நூல், சிவப்பு-பச்சை வரம்பு வளையம், 1.0MPa, R1/4
SOLH G தொடர் நியூமேடிக் பிரஷர் கேஜ் φ15~φ63 முழு டயல் அளவுகளை பின்புறம்/பக்க நூல் இரண்டு மவுண்டிங் ஸ்டைல்கள், விருப்பமான L வகை வண்ண வரம்பு எச்சரிக்கை வளையம், 0.2~1.5MPa முழுமையான அழுத்த வரம்புகள் மற்றும் செம்பு இல்லாத சுத்தமான பதிப்புகள், அனைத்து தொழில்துறை ஆட்டோமேஷன் நியூமேடிக் சர்க்யூட்களுக்கான நிலையான காற்று அழுத்த கண்காணிப்பு துணை.
