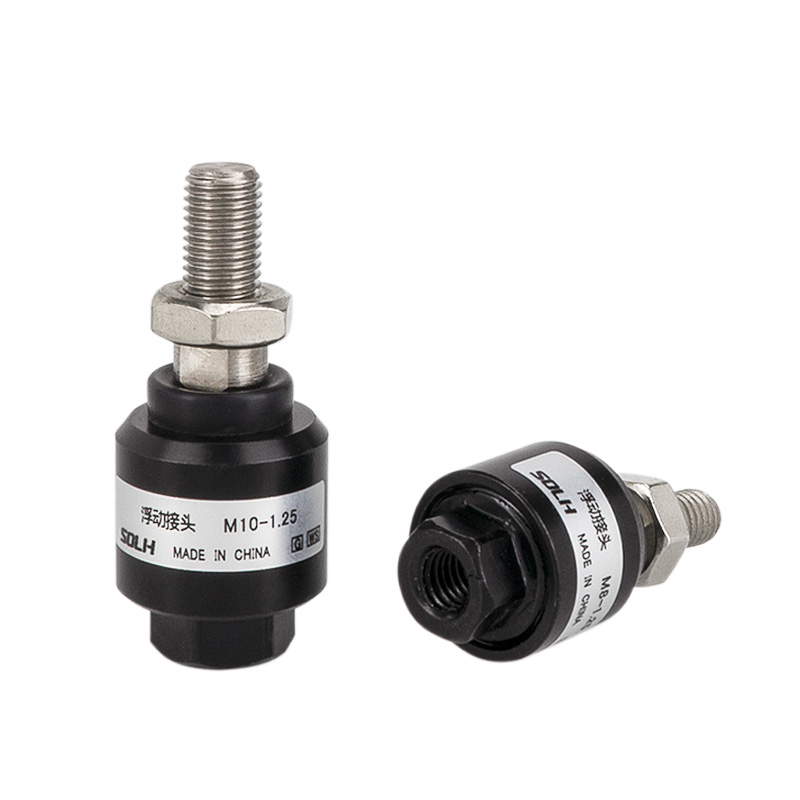

சிலிண்டர் ராட் முனைக்கான F வகை மிதக்கும் கூட்டு

நியூமேடிக் சிலிண்டர் கம்பி முனைக்கான SOLH F வகை மிதக்கும் கூட்டு, நெகிழ்வான பந்து தலை ஈடுசெய்யும் இணைப்பு. அச்சு/ரேடியல் தவறான சீரமைப்பு (அச்சு ±1.5மிமீ, கோண ±2°~±5°) உறிஞ்சுகிறது, பக்க விசையை நீக்குகிறது மற்றும் சிலிண்டர் முத்திரைகளைப் பாதுகாக்கிறது. இழைகள் M6×1.0-M20×1.5 பொருத்தம் 16-100mm துளைகள், anodized அலுமினியம் அல்லது 304 துருப்பிடிக்காத. AirTAC F தொடர்கள், SMC JAF/JAHF உடன் மாற்றக்கூடியது. பிரஸ் பொருத்துதல், அசெம்பிளி லைன்கள் மற்றும் லாங் ஸ்ட்ரோக் கடத்தலுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

சிலிண்டர் ராட் முனைக்கான F வகை மிதக்கும் கூட்டு | நியூமேடிக் சிலிண்டர் நெகிழ்வான இணைப்பான்

பிராண்ட்: SOLH by Richge Technology | நியூமேடிக் சிலிண்டர் பிஸ்டன் ராட் நெகிழ்வான ஈடுசெய்யும் பொருத்துதல்

1. தயாரிப்பு கண்ணோட்டம்

F-வகை மிதக்கும் கூட்டு என்பது சிலிண்டர் பிஸ்டன் கம்பியில் பொருத்தப்பட்ட ஒரு பந்து-தலை நெகிழ்வான இணைக்கும் துணைப் பொருளாகும். நிறுவல் விசித்திரம் மற்றும் கோண விலகலை உறிஞ்சுவது, பக்கவாட்டு பக்க சக்தியை அகற்றுவது மற்றும் சிலிண்டர் முத்திரைகளை பாதுகாப்பது இதன் முக்கிய செயல்பாடு ஆகும். தானியங்கு சாதனங்களில் சீரமைப்புப் பிழைகளைத் தீர்ப்பதற்கான நிலையான கூறு இது.

2. முக்கிய அமைப்பு & வேலை கொள்கை

• கட்டமைப்பு: பெண் நூல் (இணைப்பு பிஸ்டன் தடி) + பந்து தலை + ஆண் நூல் (இணைப்பு சுமை), உள்ளமைக்கப்பட்ட மீள் இழப்பீடு சட்டசபை.

• இழப்பீட்டுத் திறன்: அச்சு ±1.5மிமீ, ரேடியல் ±1.25மிமீ, கோணம் ±2°~±5° மாதிரியைப் பொறுத்து.

• பொருள்தரமான அனோடைஸ் அலுமினியம் கலவை; 304 துருப்பிடிக்காத எஃகு அரிப்பை எதிர்க்கும் பயன்பாடுகளுக்கு; NBR / FKM ரப்பர் முத்திரைகள் உள்ளன.

• செயல்பாடு: திடமான கடின இணைப்பை நெகிழ்வான தகவமைப்பு இணைப்பாக மாற்றவும், பக்கவாட்டு வளைக்கும் தருணத்தைத் தடுக்கவும் மற்றும் பிஸ்டன் கம்பியில் சிராய்ப்பு சீல் செய்யவும்.

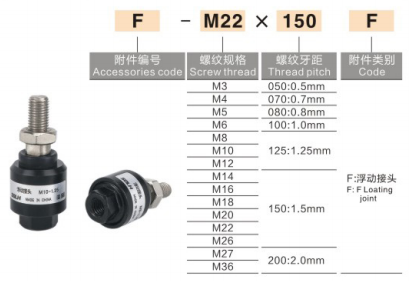

3. மெயின்ஸ்ட்ரீம் பிராண்டுகளுக்கான மாதிரி பெயரிடும் மாநாடு

1) ஏர்டாக்

வடிவம்: F-M நூல் × சுருதி + F
எடுத்துக்காட்டுகள்: F-M10×1.25F (32mm துளைக்கு), F-M16×1.5F (50/63mm போருக்கு)

2) SMC (நிலையான JAF / ஹெவி-டூட்டி JAHF)

வடிவம்: JAF-போர்-த்ரெட்-நீளம்
எடுத்துக்காட்டுகள்: JAF-40-M12×1.25 (40mm துளை), JAHF-80-M20×1.5 (80mm போர் ஹெவி லோட்)

3) பொதுவான உள்நாட்டு குறியிடல்

வடிவம்: F-M12×1.25 அல்லது FJ-M16×1.5

4. பொதுவான விவரக்குறிப்பு & சிலிண்டர் துளை பொருத்தப்பட்ட விளக்கப்படம்

மாதிரி (நூல்)	பொருந்திய துளை (மிமீ)	அனுமதிக்கக்கூடிய விசித்திரத்தன்மை	ஸ்விங் ஆங்கிள்
F-M6×1.0	16/20	± 0.8மிமீ	±2°
F-M8×1.25	25	±1.0மிமீ	±2°
F-M10×1.25	32	±1.25மிமீ	±3°
F-M12×1.25	40	±1.25மிமீ	±3°
F-M16×1.5	50/63	±1.5மிமீ	±4°
F-M20×1.5	80/100	±1.5மிமீ	±5°

5. ஒப்பீடு: F-வகை மிதக்கும் கூட்டு எதிராக I-வகை / Y-வகை / ராட் எண்ட் பேரிங்

பொருத்துதல்	செயல்திறன்	விண்ணப்ப குறிப்புகள்
F-வகை மிதக்கும் கூட்டு	360° நெகிழ்வான இழப்பீடு, ரேடியல் & கோணத் தவறான அமைப்பை உறிஞ்சி, சிலிண்டரைப் பாதுகாக்கிறது	மோசமான சீரமைப்பு, அதிக அதிர்வெண் செயல்பாடு, நீண்ட பக்கவாதம்
I-type Single Clevis	ஒற்றை விமானம் கீல் ±5°, அதிக விறைப்புத்தன்மை, குறைந்த விலை	குறைந்த வேகம், நல்ல சீரமைப்பு, புஷ்-புல் சுமை
ஒய்-வகை டபுள் க்ளீவிஸ்	ஒற்றை விமானம் கீல் ±5°, பெரிய சுமை திறன்	அதிக சுமை, ஒற்றை காது லக் கொண்ட சுமை
ராட் எண்ட் பேரிங்	கோள உலகளாவிய ± 15°, பெரிய ஸ்விங் கோணம், அதிக விலை	அதிக வேகம், பெரிய விசித்திரத்தன்மை, பல திசை ஊசலாட்டம்

தேர்வு வழிகாட்டி: மோசமான நிறுவல் சீரமைப்பு → F-வகை; குறைந்த வேக அதிக சுமை → Y-வகை; இரட்டை காது சுமை அடைப்புக்குறி → I-வகை; அதிக வேகம் & பெரிய விசித்திரத்தன்மை → ராட் எண்ட் பேரிங்.

6. நிறுவல் வழிகாட்டுதல்கள்

1. பெண் நூலை பிஸ்டன் கம்பியின் வெளிப்புற நூலில் திருக, காற்றில்லா நூல் லாக்கர் எதிர்ப்பு தளர்த்த பரிந்துரைக்கப்படுகிறது.

2. ஆண் நூல் முனையை ஏற்றுவதற்கு நேரடியாக இணைக்கவும் (அல்லது விளிம்பு / இணைப்பு தகடு), கடுமையான கோஆக்சியல் சீரமைப்பு தேவையில்லை.

3. இயக்க அழுத்தம்: நிலையான சிலிண்டர்களுக்கு ≤1.0MPa; வேலை வெப்பநிலை: -10℃ ~ +120℃.

4. தொடர்ச்சியான சுழற்சி இயக்கத்திற்கு ஏற்றது அல்ல. தாக்க சுமையின் கீழ் வெளிப்புற பஃபர் அல்லது ஸ்டாப்பர் தேவை.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• தானியங்கி அசெம்பிளி லைன்கள், 3C உபகரணங்கள், ரோபோ கிரிப்பர்கள்

• பிரஸ்-ஃபிட்டிங், ஸ்டாம்பிங், மோல்ட் டாக்கிங், லாங்-ஸ்ட்ரோக் கன்வெயிங் மெக்கானிசம்

• கடினமான கோஆக்சியலிட்டி கட்டுப்பாடு, அதிக அதிர்வு மற்றும் உயர் அதிர்வெண் சிலிண்டர் இயக்கம் கொண்ட உபகரணங்கள்
