நான் சிலிண்டர் ராட் எண்ட்க்கு ஒற்றை க்ளீவிஸ் ஜாயிண்ட்டை டைப் செய்கிறேன்

SOLH I டைப் சிங்கிள் க்ளீவிஸ் கூட்டு, நியூமேடிக் சிலிண்டர் ராட் எண்ட், ±5° ஸ்விங்குடன் குறைந்த விலை U clevis hinged connector. கார்பன் ஸ்டீல் / துருப்பிடிக்காத கட்டுமானம், பெண் நூல் M10×1.25 M36×2.0 பொருத்தம் 32-200mm துளை சிலிண்டர்கள், பின் துளை φ10-36mm. AirTAC/SMC/உள்நாட்டு பெயரிடுதல் இணக்கமானது (F M10×1.25I, I 32, CA2 40 I). புஷ் புல் லோட்கள், நேரியல் வழிகாட்டிகள் மற்றும் புரட்டுதல் வழிமுறைகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

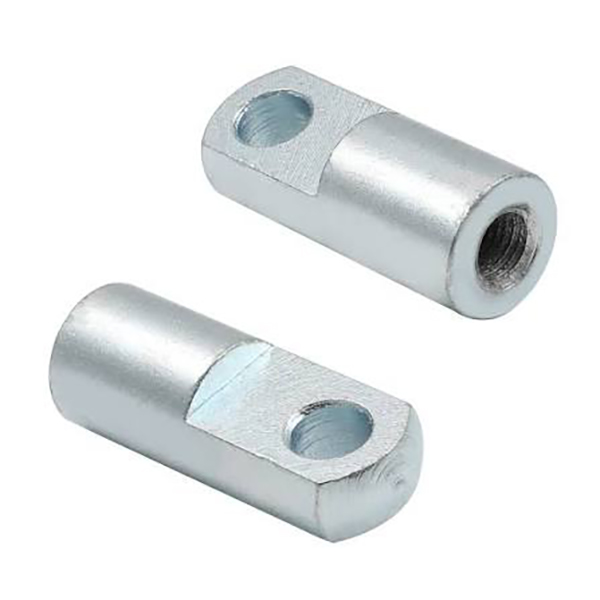

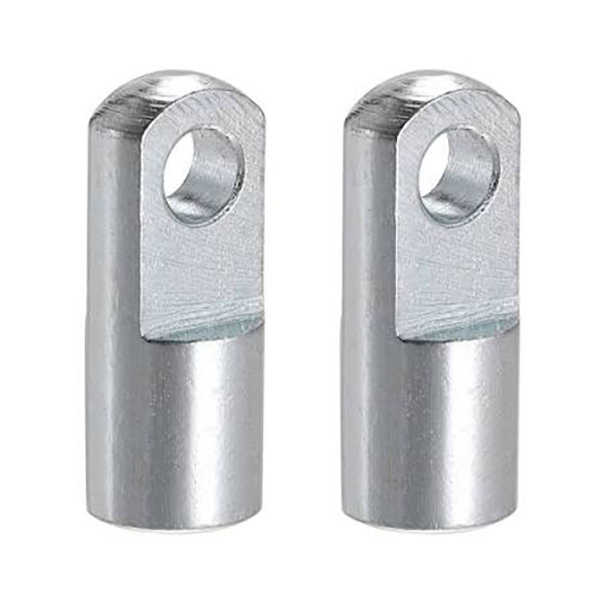

நான் சிலிண்டர் ராட் எண்ட் | நியூமேடிக் சிலிண்டர் I கிளீவிஸ் இணைப்பான்

பிராண்ட்: SOLH by Richge Technology | நிலையான சிலிண்டர் பிஸ்டன் ராட் எண்ட் ஒற்றை காது க்ளீவிஸ் பொருத்துதல்

1. தயாரிப்பு கண்ணோட்டம்

சிலிண்டர் பிஸ்டன் ராட் ஒற்றை காது / U-கிளெவிஸ் இணைப்பான் என்றும் அறியப்படும் I-வகை கூட்டு, சிலிண்டர் பிஸ்டன் கம்பி மற்றும் சுமைகளுக்கு இடையே கீல் இணைப்புக்கு பயன்படுத்தப்படுகிறது. இது ஒரு விமானத்திற்குள் ±5° ஊசலாட அனுமதிக்கிறது. எளிமையான நிறுவல் மற்றும் சிறந்த பதற்றம் மற்றும் சுருக்க எதிர்ப்பு ஆகியவற்றைக் கொண்டுள்ளது, இது நிலையான நியூமேடிக் சிலிண்டர்களுக்கான மிகவும் பொதுவான இறுதிப் பொருத்தமாகும்.

2. கட்டமைப்பு & முக்கிய அம்சங்கள்

• சுயவிவரம்: ஒற்றை காது துளை கொண்ட உருளை உடல் (U-வடிவ திறப்பு); பிஸ்டன் கம்பியில் திருக வால் பெண் நூல்.

• செயல்பாடு: Y-வகை க்ளீவிஸ் மற்றும் ராட் எண்ட் பேரிங் ஆகியவற்றிற்கு குறைந்த விலையில் வெளிப்படுத்தப்பட்ட மாற்று; சிறிய கோண ஊஞ்சல் நிறுவலின் போது சீரமைப்பு பிழைகளை ஈடுசெய்கிறது.

• பொருள்: கார்பன் எஃகு (கறுக்கப்பட்ட / நிக்கல் பூசப்பட்ட), வார்ப்பிரும்பு, துருப்பிடிக்காத எஃகு. பின் துளைக்கு பொருந்தக்கூடிய முள் மற்றும் கோட்டர் முள் தேவை.

• ஒப்பீடு நன்மைமிதக்கும் கூட்டுவை விட மலிவானது; தடி முனை தாங்கி விட அதிக விறைப்பு மற்றும் பெரிய சுமை திறன்.

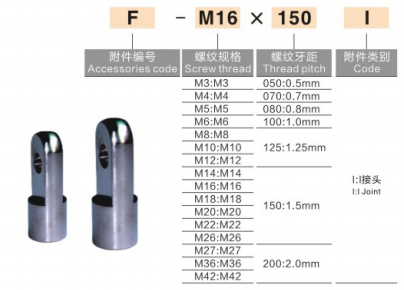

3. மாதிரி பெயரிடும் மாநாடு

1) AirTAC தரநிலை: F-M10×1.25I: F = துணை, M10×1.25 = நூல் விவரக்குறிப்பு, I = I-வகை க்ளீவிஸ்

2) SMC தரநிலை (MBB / CA2 / CS1 தொடர்)

• I-32: 32mm போர் சிலிண்டருக்கான I-வகை க்ளீவிஸ்

• CA2-40-I: CA2 தொடர், 40mm துளை, I-வகை கூட்டு

3) பொதுவான உள்நாட்டு குறியிடல்: I-M16×1.5: நூல் M16×1.5, 50/63mm துளை சிலிண்டர்களுக்கு ஏற்றது

4. விவரக்குறிப்பு & சிலிண்டர் துளை பொருத்தப்பட்ட விளக்கப்படம்

மாதிரி (நூல்)	பொருந்திய துளை (மிமீ)	பின் துளை φ (மிமீ)
I-M10×1.25	32	10
I-M12×1.25	40	12
I-M16×1.5	50/63	16
I-M20×1.5	80/100	20
I-M27×2.0	125	27
I-M36×2.0	160/200	36

5. நிறுவல் வழிகாட்டுதல்கள்

1. ஐ-டைப் க்ளீவிஸின் பெண் நூலை பிஸ்டன் கம்பியின் வெளிப்புற நூலில் திருகவும், தளர்த்துவதைத் தடுக்க இறுக்கவும். காற்றில்லா நூல் லாக்கர் விருப்பமானது.

2. I மூட்டின் ஒற்றை காது துளையுடன் லோட் சைட் இயர் லக்கை சீரமைத்து, பின்னைச் செருகவும், முள் வெளியே விழுவதைத் தடுக்க இரு முனைகளிலும் கோட்டர் பின்களை நிறுவவும்.

3. பயன்பாடு: புஷ்-புல் லோட், லீனியர் கைடு, ஃபிளிப்பிங் மெக்கானிசம். அதிவேக / உயர் அதிர்வெண் ஸ்விங் பயன்பாடுகளுக்கு பரிந்துரைக்கப்படவில்லை (ராட் எண்ட் பேரிங் விரும்பப்படுகிறது).

6. பொதுவான மாற்று மாதிரி விரைவு குறிப்பு

• 32மிமீ துளை: F-M10×1.25I / I-32

• 40 மிமீ துளை: F-M12×1.25I / I-40

• 50/63மிமீ துளை: F-M16×1.5I / I-50/63

• 80/100மிமீ துளை: F-M20×1.5I / I-80/100

7. ஒப்பீடு: I-type vs Y-type vs Rod End Bearing vs மிதக்கும் கூட்டு

வகை	கட்டமைப்பு	ஸ்விங் ஆங்கிள் & அம்சங்கள்	விண்ணப்ப குறிப்புகள்
நான் க்ளீவிஸ் என்று தட்டச்சு செய்கிறேன்	ஒற்றை காது, கீல்	±5° ஊஞ்சல், குறைந்த விலை, அதிக விறைப்பு	பொதுவான புஷ்-புல் பொறிமுறை
ஒய் வகை க்ளீவிஸ்	இரட்டை காது, கீல்	அதிக சுமை திறன், சற்று சிக்கலான ஏற்றம்	அதிக சுமை வெளிப்படுத்தப்பட்ட இணைப்பு
ராட் எண்ட் பேரிங்	கோள பந்து கூட்டு	யுனிவர்சல் ±15° ஸ்விங்	அதிக வேகம் & பெரிய தவறான சீரமைப்பு
மிதக்கும் கூட்டு	ஒருங்கிணைந்த இழப்பீட்டு அமைப்பு	அச்சு மற்றும் கோண தவறான சீரமைப்பு இழப்பீடு	பெருகிவரும் அழுத்தத்தை நீக்கவும், சிலிண்டரைப் பாதுகாக்கவும்
