KQ2H தொடர் நேராக புஷ்-இன் பொருத்துதல்

SOLH KQ2H ஒரு டச் ஸ்ட்ரெய்ட் புஷ் பொருத்துதல், SMC KQ2Hக்கு நேரடி மாற்றீடு. POM உடல், நிக்கல் பூசப்பட்ட பித்தளை நூல், NBR முத்திரை. 1.0MPa வரை சுருக்கப்பட்ட காற்று மற்றும் -95kPa வரை வெற்றிடத்தில் வேலை செய்கிறது. Φ2-Φ16 PU/PA குழாய்கள், மெட்ரிக் M & R டேப்பர் த்ரெட்கள், சம விட்டம் மற்றும் குறைக்கும் உள்ளமைவுகளை உள்ளடக்கியது. வெற்றிட ஜெனரேட்டர்கள், மைக்ரோ சிலிண்டர்கள் மற்றும் கட்டுப்படுத்தப்பட்ட ஆட்டோமேஷன் நியூமேடிக் குழாய்களுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

KQ2H நேராக புஷ்-இன் பொருத்துதல் | SMC KQ2H சமமான நியூமேடிக் ஒன்-டச் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | அழுத்தப்பட்ட காற்று மற்றும் வெற்றிடக் கோடுகளுக்கான நியூமேடிக் ஸ்ட்ரெய்ட் ஒன்-டச் புஷ் பொருத்துதல்

1. தயாரிப்பு கண்ணோட்டம்

KQ2H என்பது புஷ்-டு-கனெக்ட் டிசைனுடன் கூடிய நிலையான நேரான புஷ்-இன் நியூமேடிக் பொருத்தி, PU மற்றும் PA நைலான் குழாய்களுடன் இணக்கமானது. இது சுருக்கப்பட்ட காற்று மற்றும் வெற்றிட குழாய் அமைப்புகளுக்கு சேவை செய்கிறது மற்றும் ZH, BM, PBM, PBX தொடர் வெற்றிட ஜெனரேட்டர்களுடன் பரவலாகப் பொருந்துகிறது. SOLH இன் முக்கிய புஷ் பொருத்துதல் தொடர்களில் ஒன்றாக, இது இறக்குமதி செய்யப்பட்ட SMC KQ2H பொருத்துதல்களை நேரடியாக மாற்றும்.

KQ2H தொடர் மூன்று முக்கிய துணை வகைகளை உள்ளடக்கியது:

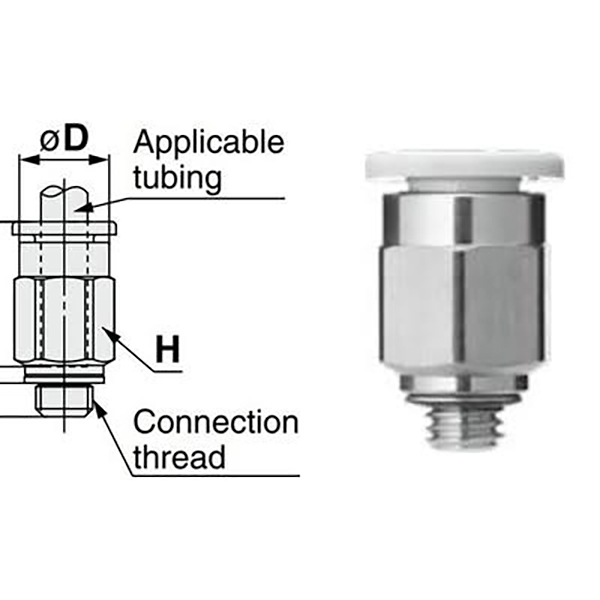

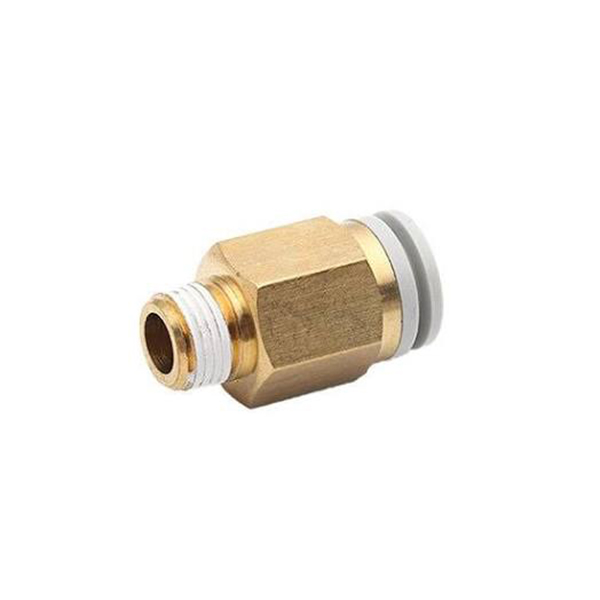

ஆண் நூல் நேராக: ஒரு முனை ஆண் நூல் (மைக்ரோ எம் நூல் / ஆர் டேப்பர் நூல்), ஒரு முனை குழாய் செருகல்

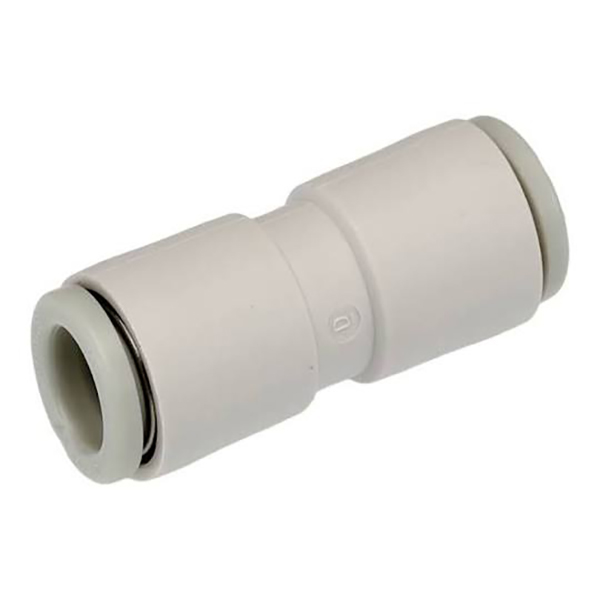

சம விட்டம் நேராக (-00 பின்னொட்டு): ஒரே OD குழாய் பட் கூட்டுக்கு இரண்டு முனைகளும்

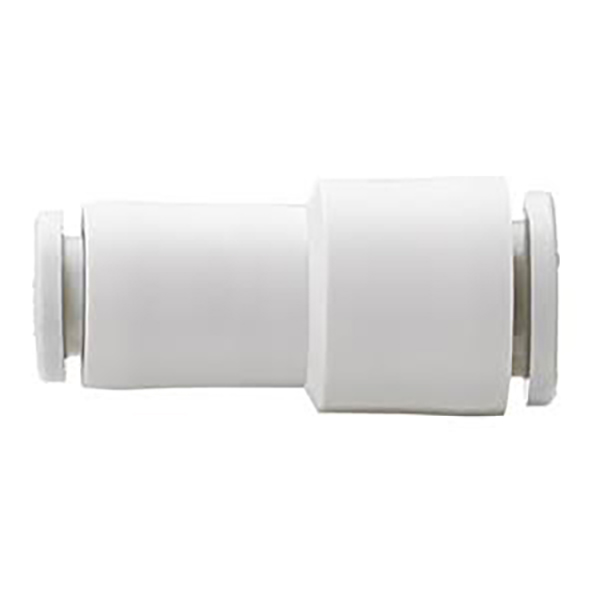

நேராக குறைத்தல்: குழாய் அளவு மாற்றத்தை உணர வெவ்வேறு குழாய் வெளிப்புற விட்டம் இரண்டு துறைமுகங்கள்

ஒற்றை கை அசெம்பிளி & பிரித்தெடுத்தல்: தானாக பூட்டுவதற்கான குழாய் செருகவும்; குழாய்களை வெளியே இழுக்க நீல வெளியீட்டு வளையத்தை அழுத்தவும், முழுமையாக தரப்படுத்தப்பட்ட பரிமாணங்கள்.

2. முக்கிய அம்சங்கள்

• வசந்த தாடை ஒரு தொடுதல் பூட்டுதல் அமைப்பு: குழாய் தானாக செருகப்பட்டு பூட்டப்பட்டது. வசதியான அசெம்பிளிக்காக குழாயைப் பிரிக்க வெளியீட்டு காலரை அழுத்தவும்.

• பொருள் கலவை: வலுவூட்டப்பட்ட POM பிளாஸ்டிக் உடல்; துரு எதிர்ப்பு மற்றும் நம்பகமான சீல் செய்வதற்கு நிக்கல் பூசப்பட்ட பித்தளை திரிக்கப்பட்ட முனை.

• NBR நைட்ரைல் ரப்பர் முத்திரை நேர்மறை சுருக்கப்பட்ட காற்று மற்றும் எதிர்மறை வெற்றிட சுற்றுகளுக்கு சீராக வேலை செய்கிறது.

• முழு அளவு கவரேஜ்: சிறிய குழாய் Φ2/3.2/4, வழக்கமான Φ6/8/10/12 மற்றும் பெரிய அளவு Φ16. வெற்றிட ஜெனரேட்டர்கள் மற்றும் மைக்ரோ சிலிண்டர்களுக்கு ஏற்ற மைக்ரோ எம் த்ரெட்கள் (எம்3, எம்5, எம்6) மற்றும் இம்பீரியல் ஆர் டேப்பர் த்ரெட்கள் (1/8,1/4,3/8,1/2) ஆகியவற்றை ஆதரிக்கிறது.

• சிறிய அளவு, தானியங்கி இயந்திரங்களின் குறுகிய இடங்களில் நிறுவுவதற்கு ஏற்றது.

3. மாதிரி குறியீடு விளக்கம்

எடுத்துக்காட்டுகள்:

KQ2H04-M5: Φ4 குழாய்க்கு நேராக பொருத்தும் ஆண் நூல், M5×0.8 ஆண் நூல்

KQ2H06-01S: Φ6 குழாய்க்கு நேராக பொருத்தும் ஆண் நூல், R1/8 ஆண் டேப்பர் நூல்

KQ2H08-00: சம விட்டம் கொண்ட நேராக பொருத்துதல், Φ8 குழாய்களுக்கான இரண்டு துறைமுகங்களும்

KQ2H06-08: நேராகப் பொருத்துவதைக் குறைத்தல், ஒரு பக்கத்தில் Φ6, மறுபுறம் Φ8

குறியீடு பிரிவு	விளக்கம்
KQ2H	தொடர் குறியீடு: நேராக புஷ்-இன் பொருத்துதல்
02/23/04/06/08/10/12/16	குழாய் வெளிப்புற விட்டம் ΦD: 2 /3.2 /4 /6 /8 /10 /12 /16 மிமீ
M3G/M5/M6	மெட்ரிக் மைக்ரோ ஆண் நூல்: M3×0.5 / M5×0.8 / M6×1.0
01S/02S/03S/04S	இம்பீரியல் ஆர் ஆண் டேப்பர் நூல்: R1/8 / R1/4 / R3/8 / R1/2
-00	சம விட்டம் நேராக, இரு முனைகளிலும் ஒரே குழாய் அளவு
இரட்டை இலக்கங்கள் எ.கா. 06-08	நேராக குறைத்தல்: முன் குழாய் விட்டம் → பின்புற குழாய் விட்டம்

4. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

பொருள்	அளவுரு
பொருந்தக்கூடிய நடுத்தர	அழுத்தப்பட்ட காற்று, வெற்றிட எதிர்மறை அழுத்தம்
இயக்க அழுத்தம்	0~1.0MPa; அதிகபட்ச வெற்றிடம்: -95kPa
இயக்க வெப்பநிலை	-5℃ ~ +60℃
உடல் பொருள்	வலுவூட்டப்பட்ட POM; நூல்: நிக்கல் பூசப்பட்ட பித்தளை
முத்திரை பொருள்	NBR நைட்ரைல் ரப்பர்
இணக்கமான குழாய்	PU குழாய், PA நைலான் குழாய்
செயல்பாட்டு முறை	பூட்டுவதற்கு செருகவும்; குழாயைப் பிரிக்க பத்திரிகை வெளியீட்டு வளையம்

5. மாதிரி விவரக்குறிப்பு பட்டியல்

5.1 மெட்ரிக் மைக்ரோ த்ரெட் கொண்ட ஆண் நூல்

மாதிரி	நூல்	குழாய் ΦD
KQ2H02-M3G	M3×0.5	Φ2
KQ2H02-M5	M5×0.8	Φ2
KQ2H23-M3G	M3×0.5	Φ3.2
KQ2H23-M5	M5×0.8	Φ3.2
KQ2H04-M3G	M3×0.5	Φ4
KQ2H04-M5	M5×0.8	Φ4
KQ2H04-M6	M6×1.0	Φ4
KQ2H06-M5	M5×0.8	Φ6
KQ2H06-M6	M6×1.0	Φ6

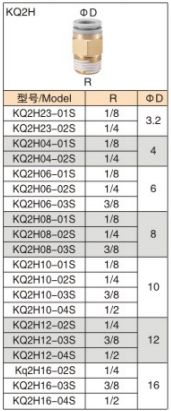

5.2 இம்பீரியல் ஆர் டேப்பர் த்ரெட் கொண்ட ஆண் நூல்

மாதிரி	நூல்	குழாய் ΦD
KQ2H23-01S	R1/8	Φ3.2
KQ2H23-02S	R1/4	Φ3.2
KQ2H04-01S	R1/8	Φ4
KQ2H04-02S	R1/4	Φ4
KQ2H06-01S	R1/8	Φ6
KQ2H06-02S	R1/4	Φ6
KQ2H06-03S	R3/8	Φ6
KQ2H08-01S	R1/8	Φ8
KQ2H08-02S	R1/4	Φ8
KQ2H08-03S	R3/8	Φ8
KQ2H10-01S	R1/8	Φ10
KQ2H10-02S	R1/4	Φ10
KQ2H10-03S	R3/8	Φ10
KQ2H10-04S	R1/2	Φ10
KQ2H12-02S	R1/4	Φ12
KQ2H12-03S	R3/8	Φ12
KQ2H12-04S	R1/2	Φ12
KQ2H16-02S	R1/4	Φ16
KQ2H16-03S	R3/8	Φ16
KQ2H16-04S	R1/2	Φ16

5.3 சம விட்டம் நேராக -00 தொடர்

மாதிரி	குழாய் ΦD
KQ2H02-00	Φ2
KQ2H23-00	Φ3.2
KQ2H04-00	Φ4
KQ2H06-00	Φ6
KQ2H08-00	Φ8
KQ2H10-00	Φ10
KQ2H12-00	Φ12
KQ2H16-00	Φ16

5.4 நேரான தொடர்களைக் குறைத்தல்

மாதிரி	குழாய் ①	குழாய் ②
KQ2H02-23	Φ2	Φ3.2
KQ2H02-04	Φ2	Φ4
KQ2H23-04	Φ3.2	Φ4
KQ2H23-06	Φ3.2	Φ6
KQ2H04-06	Φ4	Φ6
KQ2H06-08	Φ6	Φ8
KQ2H08-10	Φ8	Φ10
KQ2H10-12	Φ10	Φ12
KQ2H12-16	Φ12	Φ16

6. விண்ணப்ப காட்சிகள்

•ZH / BM / PBM / PBX வெற்றிட ஜெனரேட்டர்களுக்கான காற்று வழங்கல் மற்றும் உறிஞ்சுதல் குழாய் பொருத்தம்

• ஆட்டோமேஷன் கருவிகளில் மைக்ரோ சிலிண்டர்கள் மற்றும் சோலனாய்டு வால்வுகளுக்கான குழாய்கள், வரையறுக்கப்பட்ட இடங்களில் நிறுவுதல்

• பிரதான ஏர் லைன் கிளை, சம விட்டம் கொண்ட குழாய் பட் கூட்டு அல்லது குழாய் அளவு மாற்றம்

• நியூமேடிக் சோதனை ஜிக்ஸ், ரோபோடிக் நியூமேடிக் சர்க்யூட்கள்

7. நிறுவல் குறிப்புகள்

1. பர்ர்கள் இல்லாமல் குழாய்களை தட்டையாக வெட்டுங்கள். பர்ஸ் சீல் வளையங்களை கீறி காற்று அல்லது வெற்றிட கசிவை ஏற்படுத்தும்.

2. தாடைகளை உட்கார வைக்கும் வரை குழாய்களை முழுமையாகச் செருகவும். குழாயை வெளியே இழுக்கும் முன் எப்போதும் வெளியீட்டு வளையத்தை அழுத்தவும்; ஒருபோதும் வலுக்கட்டாயமாக இழுக்க வேண்டாம்.

3. PU / PA கடினமான நைலான் குழாய்களுக்குப் பரிந்துரைக்கப்படுகிறது. மெல்லிய சுவர் PE மென்மையான குழாய் பரிந்துரைக்கப்படவில்லை.

4. வெற்றிட வேலை நிலைமைகளின் கீழ் செருகும் ஆழத்தை உறுதிப்படுத்தவும். மீண்டும் மீண்டும் எதிர்மறை அழுத்த சுழற்சிகளுக்கு, மாற்றுத் தேர்வுக்கான பிபிஎஸ் ஸ்க்ரூ-ஆன் பொருத்துதல்களுடன் ஒப்பிடவும்.
