சிலிண்டர் ராட் எண்ட்க்கான Y வகை இரட்டைக் காது கிளிவிஸ் கூட்டு

நியூமேடிக் சிலிண்டர் கம்பி முனைக்கான SOLH Y வகை டபுள் இயர் க்ளீவிஸ் கூட்டு, SMC/AirTAC பாகங்களுடன் மாற்றக்கூடிய நிலையான ஃபோர்க் கனெக்டர். உள் நூல் M10×1.25-M27×2 பொருந்தும் 32-125mm துளைகள், பின் துளை φ10-27mm, ±5 ° ஒற்றை விமானம் ஊசலாட்டம். கார்பன் எஃகு கறுக்கப்பட்ட / கால்வனேற்றப்பட்ட அல்லது துருப்பிடிக்காத எஃகு. புஷ் புல் மற்றும் வெளிப்படுத்தப்பட்ட வழிமுறைகளில் அதிக சுமை தாங்கும் ஒற்றை காது சுமை லக்குகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

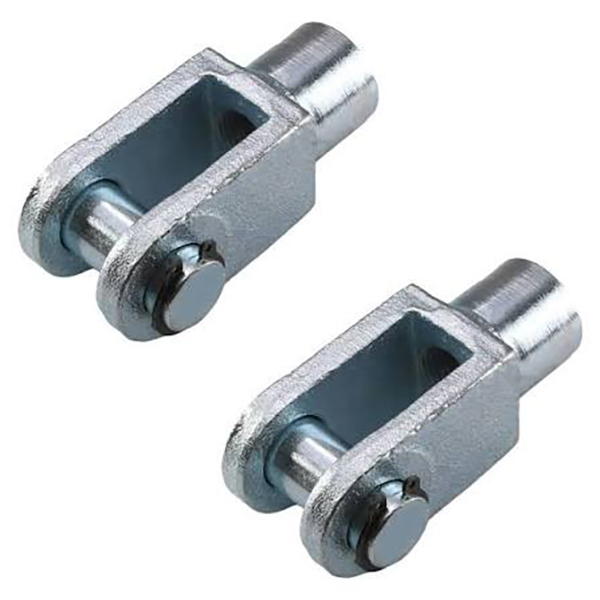

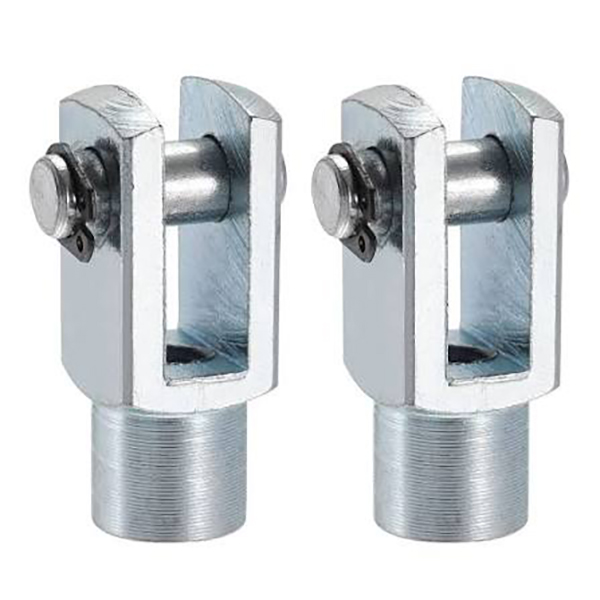

ஒய் டைப் டபுள் இயர் க்ளீவிஸ் கூட்டு சிலிண்டர் ராட் எண்ட் | ஃபோர்க் நியூமேடிக் சிலிண்டர் ஒய் கிளீவிஸ் பொருத்துதல்

பிராண்ட்: SOLH by Richge Technology | ஸ்டாண்டர்ட் நியூமேடிக் சிலிண்டர் பிஸ்டன் ராட் ஒய் ஃபோர்க் க்ளீவிஸ் துணைக்கருவி

1. தயாரிப்பு கண்ணோட்டம்

ஒய்-வகை கூட்டு, டபுள் இயர் ஃபோர்க் க்ளீவிஸ் என்றும் பெயரிடப்பட்டுள்ளது, சிலிண்டர் பிஸ்டன் கம்பியில் இணைக்க உள் நூலுடன் வருகிறது. அதன் இரட்டைக் காதுகள் ஒற்றை இயர் லக் சுமையை இறுக்கி, கீல் இணைப்புக்காக பின் தண்டு மூலம் கூடியது. இது ஒரு விமானத்தில் ±5° ஸ்விங்கைச் செயல்படுத்துகிறது. நியூமேடிக் சிலிண்டர்களுக்கான நிலையான இணைக்கும் துணைப் பொருளாக, இது SMC மற்றும் AirTAC நிலையான உதிரி பாகங்களுடன் முழுமையாக மாறக்கூடியது.

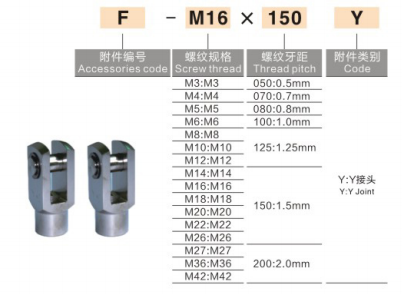

2. மாதிரி பெயரிடும் மாநாடு

AirTAC தரநிலை: F - Thread + Y
எடுத்துக்காட்டுகள்: F-M10×1.25Y, F-M12×1.25Y

SMC தரநிலை: Y + துளை அளவு
எடுத்துக்காட்டுகள்: Y-32, CA2-40-Y

• ஒய்: ஒய்-வகை இரட்டைக் காது கிளிவிஸ்

• பின்னொட்டு நூல் பிஸ்டன் கம்பி நூலுடன் பொருந்துகிறது: M10×1.25 / M12×1.25 / M16×1.5

3. பொதுவான விவரக்குறிப்பு அட்டவணை

மாதிரி	பிஸ்டன் ராட் நூல்	பொருந்திய சிலிண்டர் போர்	பின் துளை விட்டம்
Y-M10×1.25	M10×1.25	32 மிமீ	φ10
Y-M12×1.25	M12×1.25	40மிமீ	φ12
Y-M16×1.5	M16×1.5	50/63மிமீ	φ16
Y-M20×1.5	M20×1.5	80/100மிமீ	φ20
ஒய்-எம்27×2	M27×2	125மிமீ	φ27

4. பொருள் & தொழில்நுட்ப அளவுருக்கள்

• பொருள்: கருப்பு ஆக்சைடு / கால்வனேற்றப்பட்ட பூச்சு கொண்ட கார்பன் ஸ்டீல், துருப்பிடிக்காத எஃகு விருப்பமானது

• ஸ்விங் ஆங்கிள்: ±5° ஒற்றை விமான ஊஞ்சல்

• இணக்கத்தன்மை: முழு அளவிலான நிலையான நியூமேடிக் சிலிண்டர்களுக்கு ஏற்றது

• நிறுவல்: பிஸ்டன் கம்பியில் மூட்டைத் திருகவும், ஒய் ஃபோர்க்கில் லோட் சிங்கிள் லக்கைச் செருகவும், பின் ஷாஃப்ட் மற்றும் கோட்டர் பின் மூலம் பாதுகாக்கவும்.

5. விரைவான ஒப்பீடு: ஒய்-வகை / ஐ-வகை / ராட் எண்ட் பேரிங்

துணைக்கருவி	கட்டமைப்பு	ஸ்விங் செயல்திறன்	விண்ணப்பம்
ஒய் வகை க்ளீவிஸ்	இரட்டை காது முட்கரண்டி	±5° ஒற்றை திசை ஊசலாட்டம்	ஒற்றை காது சுமை லக், அதிக சுமை தாங்கியுடன் இணைக்கவும்
நான் க்ளீவிஸ் என்று தட்டச்சு செய்கிறேன்	ஒற்றை காது லக்	±5° ஒற்றை திசை ஊசலாட்டம்	இரட்டை காது சுமை அடைப்புக்குறியுடன் பொருத்தவும்
ராட் எண்ட் பேரிங்	கோள உலகளாவிய கூட்டு	±13° பல திசை ஊசலாட்டம்	தவறான சீரமைப்பு மற்றும் விசித்திரமான சுமை நிறுவலுக்கு

6. தேர்வு வழிகாட்டுதல்

உங்கள் சுமை பக்கமானது ஒற்றை காது தண்டு என்றால் → Y clevis ஐ தேர்வு செய்யவும்.
உங்கள் சுமை பக்கமானது இரட்டை காது அடைப்புக்குறியாக இருந்தால் → I clevis ஐ தேர்வு செய்யவும்.
நிறுவலில் விசித்திரம் மற்றும் தவறான சீரமைப்பு இருந்தால் → ராட் எண்ட் பேரின் தேர்வு செய்யவும்
