U வகை ராட் எண்ட் பேரிங் மீன் கண் கூட்டு

நியூமேடிக் சிலிண்டர் கம்பி முனைக்கான SOLH U வகை ஃபிஷ் ஐ ராட் எண்ட் பேரிங், ±13°~±15° ஸ்விங்குடன் 360° யுனிவர்சல் ஆர்டிகுலேட்டட் கூட்டு. 2 மிமீ கோஆக்சியல் விலகலை ஈடுசெய்கிறது, பக்கவாட்டு விசையை நீக்குகிறது மற்றும் சிலிண்டர் முத்திரைகளைப் பாதுகாக்கிறது. இழைகள் M6×1.0-M27×2 பொருத்தம் 16-125mm துளைகள், தாங்கி எஃகு / சுய மசகு தாமிரம் / 304 துருப்பிடிக்காத விருப்பங்கள். AirTAC F-U மற்றும் SMC PHS பரிமாற்றம். அதிவேக, விசித்திரமான மற்றும் பல கோண சுமை வழிமுறைகளுக்கு ஏற்றது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

U வகை ராட் எண்ட் பேரிங் மீன் கண் கூட்டு | சிலிண்டர் ராட் முனைக்கான 360° யுனிவர்சல் ஆர்டிகுலேட்டட் ஃபிட்டிங்

பிராண்ட்: SOLH by Richge Technology | நியூமேடிக் சிலிண்டர் பிஸ்டன் ராட் யுனிவர்சல் ராட் எண்ட் பேரிங்

1. தயாரிப்பு கண்ணோட்டம்

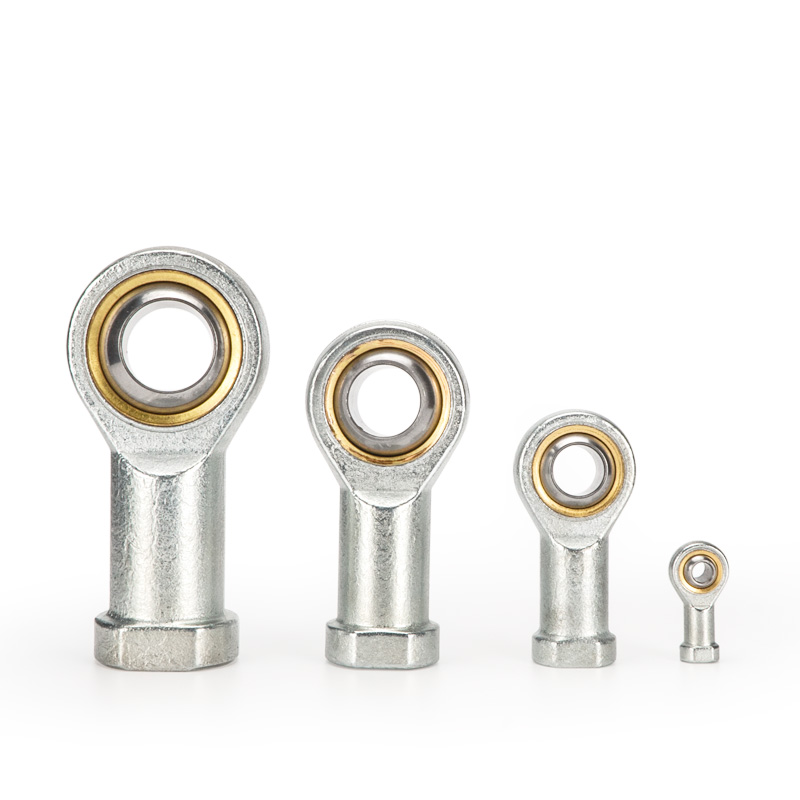

U-வகை மீன் கண் கூட்டு, பின்னொட்டு U உடன் ராட் எண்ட் கோள தாங்கி என்றும் அழைக்கப்படுகிறது, இது சிலிண்டர் பிஸ்டன் கம்பியில் பொருத்தப்பட்ட 360° உலகளாவிய வெளிப்படையான துணைப் பொருளாகும். இது தவறான சீரமைப்பு மற்றும் பல திசை ஸ்விங் பிரச்சனைகளை தீர்க்கிறது மற்றும் SC, MA, MAL மற்றும் பிற நிலையான நியூமேடிக் சிலிண்டர்களுடன் இணக்கமான பக்கவாட்டு சக்தியை நீக்குகிறது.

2. கட்டமைப்பு & முக்கிய செயல்பாடுகள்

• கட்டமைப்பு: பெண் நூல் (இணைப்பு பிஸ்டன் கம்பி) + கோள பந்து தாங்கி + வெளிப்புற வளையம், இலவச ரேடியல் மற்றும் கோண ஊஞ்சல்.

• ஸ்விங் திறன்: ±13°~±15° யுனிவர்சல் ஸ்விங், பல-திசை அடாப்டிவ் அட்ஜஸ்ட்மெண்ட்டுக்கான I/Y க்ளீவிஸ் ஃபிட்டிங்குகளின் ±5° ஐ விட மிகப் பெரியது.

• பொருள் விருப்பங்கள்

￮ தரநிலை: தாங்கும் எஃகு / கார்பன் எஃகு, கருப்பு ஆக்சைடு அல்லது கால்வனேற்றப்பட்ட பூச்சு மூலம் தணிக்கப்படும் மேற்பரப்பு

￮ அணிய-எதிர்ப்பு: செப்பு அலாய் புஷிங் / சுய மசகு வகை

￮ எதிர்ப்பு அரிப்பை: 304 துருப்பிடிக்காத எஃகு

• முக்கிய நன்மைகள்

￮ 2 மிமீ வரை கோஆக்சியல் விலகலையும், 15° வரை கோண விலகலையும் ஈடுசெய்க

￮ பிஸ்டன் கம்பியில் வளைக்கும் தருணம் மற்றும் பக்கவாட்டு விசையைத் தடுக்கவும், சிலிண்டர் முத்திரைகளைப் பாதுகாக்கவும்

￮ அதிவேக, அதிக அதிர்வெண் மற்றும் விசித்திரமான சுமை வேலை நிலைமைகளுக்கு ஏற்றது

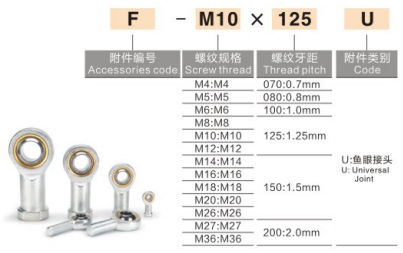

3. மெயின்ஸ்ட்ரீம் பிராண்டுகளுக்கான மாதிரி பெயரிடும் மாநாடு

1) AirTAC (பரவலாக ஏற்றுக்கொள்ளப்பட்டது)

வடிவம்: F-M நூல் × சுருதி U
வரையறை: F = துணை; எம் = நூல் விவரக்குறிப்பு; உ = மீன் கண் கம்பி முனை தாங்கி

• 25மிமீ போர் சிலிண்டருக்கு F-M8×1.25U

• 32மிமீ போர் சிலிண்டருக்கு F-M10×1.25U

• 40மிமீ போர் சிலிண்டருக்கு F-M12×1.25U

• 50/63மிமீ போர் சிலிண்டருக்கு F-M16×1.5U

• 80/100மிமீ போர் சிலிண்டருக்கான F-M20×1.5U

2) SMC PHS தொடர்: வடிவம்: PHS-த்ரெட், உதாரணம்: PHS-10

3) பொதுவான உள்நாட்டு குறியிடல்: SI/M12×1.25 (பெண் நூல்), SA/M12×1.25 (ஆண் நூல்)

4. பொதுவான விவரக்குறிப்பு & சிலிண்டர் துளை பொருத்தப்பட்ட விளக்கப்படம்

மாதிரி (நூல்)	பொருந்திய சிலிண்டர் போர்	பந்து விட்டம்	ஸ்விங் ஆங்கிள்
F-M6×1.0U	16/20மிமீ	φ6	±13°
F-M8×1.25U	25மிமீ	φ8	±13°
F-M10×1.25U	32 மிமீ	φ10	±15°
F-M12×1.25U	40மிமீ	φ12	±15°
F-M16×1.5U	50/63மிமீ	φ16	±15°
F-M20×1.5U	80/100மிமீ	φ20	±15°
F-M27×2U	125மிமீ	φ27	±15°

5. ஒப்பீடு: U-வகை மீன் கண் vs I/Y க்ளீவிஸ் / F மிதக்கும் கூட்டு

பொருத்துதல்	செயல்திறன்	விண்ணப்ப குறிப்புகள்
U-வகை மீன் கண்	360° உலகளாவிய ±15°, பெரிய விசித்திரம் & பல திசை ஊசலாட்டம், நடுத்தர-அதிக விலை	அதிக வேகம், பெரிய விசித்திரமான தவறான அமைப்பு, பல கோண இயக்கம்
F-வகை மிதக்கும் கூட்டு	அச்சு மற்றும் ரேடியல் நெகிழ்வான இழப்பீடு ±2°~±5°, நடுத்தர விலை	தவறான சீரமைப்பு, அதிக அதிர்வெண் இயக்கம், நீண்ட பக்கவாதம்
ஒய்-வகை டபுள் க்ளீவிஸ்	ஒற்றை விமானம் ± 5°, அதிக சுமை திறன், குறைந்த விலை	குறைந்த வேகம், ஒற்றை காது லக் கொண்ட அதிக சுமை
I-type Single Clevis	ஒற்றை விமானம் ± 5°, அதிக விறைப்பு, குறைந்த விலை	குறைந்த வேகம், இரட்டை காது அடைப்புக்குறியுடன் ஏற்றவும்

தேர்வு வழிகாட்டி: பெரிய விசித்திரம் & பல திசை ஊஞ்சல் → U-வகை; தவறான சீரமைப்பு & அதிக அதிர்வெண் நடவடிக்கை → F-வகை; குறைந்த வேக அதிக சுமை → Y-வகை; இரட்டை காது சுமை அடைப்புக்குறி → I-வகை.

6. நிறுவல் வழிகாட்டுதல்கள்

1. பிஸ்டன் கம்பியின் வெளிப்புற நூலில் பெண் நூலைத் திருகவும், காற்றில்லா நூல் லாக்கரைப் பயன்படுத்தவும் மற்றும் இறுக்கமான முறுக்குவிசையை சரியாகக் கட்டுப்படுத்தவும்.

2. பின் தண்டை ஏற்றுவதற்கு வெளிப்புற வளைய துளையை ஏற்றவும். கடுமையான கோஆக்சியல் சீரமைப்பு தேவையில்லை மற்றும் குறிப்பிட்ட விசித்திரத்தன்மை அனுமதிக்கப்படுகிறது.

3. வேலை அழுத்தம்: நிலையான சிலிண்டர்களுக்கு ≤1.0MPa; இயக்க வெப்பநிலை: -20℃ ~ +120℃.

4. குறைந்த நிறுவல் இடத்தில் புஷ்-புல் டைனமிக் லோட் மற்றும் உயர் அதிர்வெண் செயல்பாட்டிற்கு ஏற்றது. தொடர்ச்சியான தூய சுழற்சி இயக்கத்திற்காக அல்ல.

7. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• ஆட்டோமேஷன் உபகரணங்கள், 3C எலக்ட்ரானிக்ஸ், ரோபோ கிரிப்பர்கள்

• அதிவேக கடத்தல், ஸ்டாம்பிங் & பிரஸ்-ஃபிட்டிங், லாங்-ஸ்ட்ரோக் பொறிமுறைகள்

• மோசமான கோஆக்சியலிட்டி, அதிக அதிர்வு மற்றும் விசித்திரமான சுமை கொண்ட உபகரணங்கள்
