சி-வகை சுய-பூட்டுதல் விரைவு இணைப்பான்

C-type Self-locking Quick Coupler | நியூமேடிக் சி ஸ்டைல் ​​விரைவு இணைப்பு பொருத்துதல்

பிராண்ட்: SOLH by Richge Technology | யுனிவர்சல் நியூமேடிக் சி வகை விரைவு இணைப்பான், எஸ்எம்சி மற்றும் ஏர்டிஏசி உடன் மாற்றக்கூடியது

1. தயாரிப்பு கண்ணோட்டம்

     C-type self-locking quick coupler என்பது நிலையான எஃகு-பந்து சுய-பூட்டுதல் பொருத்துதல் ஆகும், இது நியூமேடிக் துறையில் பரவலாகப் பயன்படுத்தப்படுகிறது. பில்ட்-இன் ஸ்பிரிங் மற்றும் ஸ்டீல் பந்து செருகும் போது தானாகவே பூட்டுவதை உணர்ந்து, ஸ்லீவ் பின்னோக்கி சறுக்குவதன் மூலம் வெளியிடுகிறது. கருவிகள் தேவையில்லை, ஒற்றைக் கை செயல்பாடு. இது பெண் கப்ளர் (ஸ்லைடிங் ஸ்லீவ் உடன்) மற்றும் இணைக்கப்பட்ட அசெம்பிளிக்கான ஆண் பிளக் ஆகியவற்றைக் கொண்டுள்ளது. சுருக்கப்பட்ட காற்று குழாய்கள், நியூமேடிக் கருவிகள் மற்றும் தானியங்கி காற்று விநியோக சுற்றுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது, மேலும் வெற்றிட ஜெனரேட்டர்கள் மற்றும் முழு நியூமேடிக் குழாய் அமைப்புகளுடன் பொருந்துகிறது.

2. முக்கிய அம்சங்கள்

     • எஃகு பந்து சுய-பூட்டுதல் அமைப்பு: ஆண் பிளக் முழுமையாக செருகப்பட்டு பூட்டப்படும் போது கேட்கக்கூடிய "கிளிக்"; அழுத்தத்தின் கீழ் பிரிக்க முடியாது. திறக்க மற்றும் துண்டிக்க ஸ்லைடிங் ஸ்லீவ் பின்னால் இழுக்கவும்.

     • இரட்டை அடுக்கு NBR முத்திரை வளையங்கள்: சிறந்த காற்று இறுக்கம், சுருக்கப்பட்ட காற்று மற்றும் சிறிய மசகு எண்ணெய் எதிர்ப்பு, குறைந்த காற்று கசிவு விகிதம்.

     • உடல் பொருள்: நிக்கல் பூசப்பட்ட எஃகு (உலோக நிலையான பதிப்பு) / அதிக கடினத்தன்மை கொண்ட பிளாஸ்டிக் (இலகுரக விருப்பம்). துரு எதிர்ப்பு மற்றும் வொர்க்ஷாப்பில் அடிக்கடி பிளக் & இழுக்க தேய்மானம்.

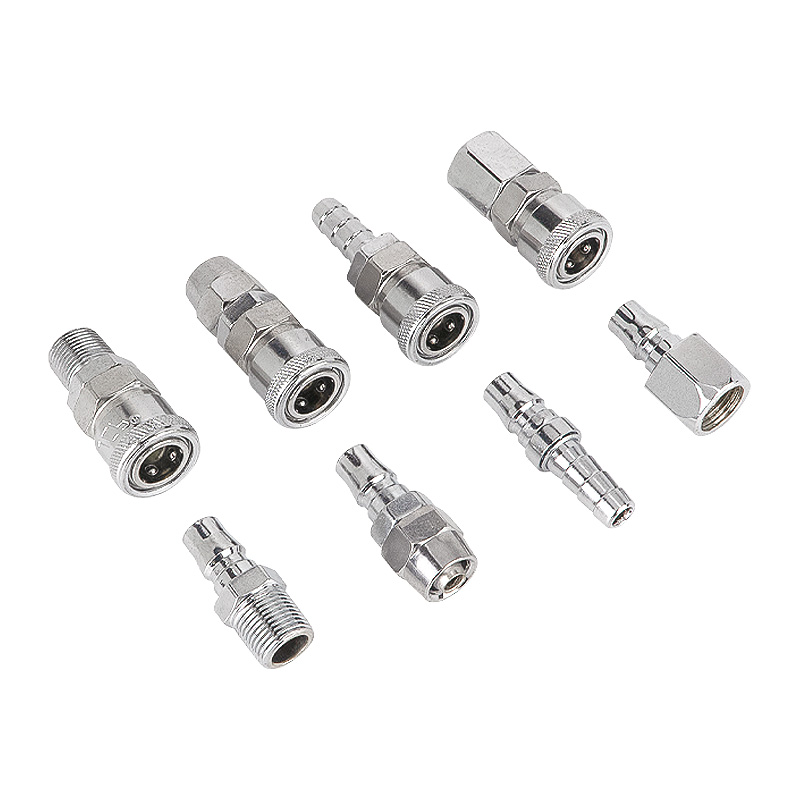

     • முழு அளவு வரம்பு: PP (குழாய் பெண்), PF (பெண் நூல்), PH (ஆண் நூல்); SP (குழாய் ஆண்), SF (பெண் நூல்), SM (ஆண் நூல்).

     • மென்மையான ஓட்டம் பாதை, குறைந்த அழுத்தம் வீழ்ச்சி. PU குழாய் மற்றும் நைலான் குழாயுடன் இணக்கமானது. உலகளாவிய குறுக்கு-பிராண்ட் பரிமாற்றத்திற்கான நிலையான இடைமுகம்.

3. மாதிரி குறியீடு வரையறை

  எடுத்துக்காட்டு: PP20 = Φ5×8 PU குழாய்க்கான C-வகை சுய-பூட்டுதல் பெண் கப்ளர்; SM30 = Φ6.5×10 பைப்லைனுக்கான வெளிப்புற நூல் கொண்ட சி-வகை ஆண் பிளக்.

4. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

5. பொதுவான மாதிரி விவரக்குறிப்பு அட்டவணை

6. விண்ணப்ப காட்சிகள்

     • ஏர் கம்ப்ரசர் ஏர் பைப்லைன்கள், ஏர் ப்ளோ துப்பாக்கிகள், ஏர் ஸ்க்ரூடிரைவர்கள், கிரைண்டர்கள் மற்றும் பிற நியூமேடிக் கை கருவிகள்

     • தானியங்கி உற்பத்தி வரிகளில் காற்று மூல விநியோகம், வெற்றிட ஜெனரேட்டர்களுடன் பொருத்தப்பட்ட காற்று குழாய் இணைப்பு

     • உபகரணங்கள் பராமரிப்பு, மொபைல் நியூமேடிக் பணிநிலையம், அடிக்கடி பைப்லைன் அசெம்பிளி மற்றும் பிரித்தெடுத்தல் தேவைப்படும் சந்தர்ப்பங்களில்

7. செயல்பாட்டு குறிப்புகள்

  1. சுருக்கப்பட்ட காற்றுக்கு மட்டுமே. உயர் அழுத்த ஹைட்ராலிக் திரவம் அல்லது வலுவான அரிக்கும் ஊடகங்களுக்கு ஏற்றது அல்ல.

  2. செருகுவதற்கு/அவிழ்ப்பதற்கு முன் அழுத்தத்தை குறைக்கவும். அழுத்தத்தின் கீழ் வலுக்கட்டாயமாக துண்டிக்கப்படுவது எஃகு பந்துகள் மற்றும் சீல் வளையங்களை சேதப்படுத்தும்.

  3. ஓ-ரிங் உடைகளை தவறாமல் பரிசோதிக்கவும்; காற்று கசிவு ஏற்பட்டால் உடனடியாக சீல்களை மாற்றவும்.

  4. திரிக்கப்பட்ட நிறுவலுக்கு PTFE டேப் பரிந்துரைக்கப்படுகிறது. நூல் அகற்றப்படுவதைத் தவிர்க்க அதிகமாக இறுக்க வேண்டாம்.
