KQ2E தொடர் பல்க்ஹெட் யூனியன் புஷ்-இன் பொருத்துதல்

SOLH KQ2E தொடர் பல்க்ஹெட் யூனியன் புஷ்-இன் ஃபிட்டிங் | பேனல் மவுண்ட் நியூமேடிக் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2E சமமான பல்க்ஹெட் யூனியன் நியூமேடிக் ஒன்-டச் ஃபிட்டிங்

1. தயாரிப்பு கண்ணோட்டம்

     KQ2E என்பது SOLH KQ2 ஒன்-டச் ஃபிட்டிங் தொடருக்குள் இருக்கும் பல்க்ஹெட் யூனியன் ஃபிட்டிங் ஆகும், இது SMC KQ2E உடன் முழுமையாக மாறக்கூடியது. பொதுவாக பேனல் பல்க்ஹெட் பொருத்துதல் என்று பெயரிடப்பட்டது, இது உபகரணங்கள் பேனல்கள் மற்றும் பகிர்வுகள் மூலம் நியூமேடிக் லைன் ஊடுருவலுக்கான நிலையான கூறு ஆகும். இது உள் மற்றும் வெளிப்புற காற்று சுற்றுகளை இணைக்கிறது, வால்வுகள் மற்றும் சிலிண்டர்களின் பேனல் மவுண்ட்டை ஆதரிக்கிறது, இது கட்டுப்பாட்டு அலமாரிகள், ஆட்டோமேஷன் உறைகள் மற்றும் க்ளீன்ரூம் பகிர்வுகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

2. மாதிரி பெயரிடும் விதிகள்

மாதிரி முறிவு எடுத்துக்காட்டுகள்:

  ஸ்டாண்டர்ட் டூயல் டியூப் பல்க்ஹெட்: KQ2E06-00A
     KQ2: KQ2 தொடர் 2வது தலைமுறை புஷ்-இன் பொருத்துதல் (வெள்ளை உடல்)
     இ: பல்க்ஹெட் யூனியன், பேனல் மூலம் அமைப்பு
     06: குழாய் வெளிப்புற விட்டம் φ6mm, இரண்டு முனைகளும் ஒரே புஷ்-இன் அளவு
     00: இரட்டை புஷ்-இன் போர்ட்கள் (டியூப்-டு-டியூப் பல்க்ஹெட்)
     A: NBR முத்திரை, மீண்டும் மீண்டும் அசெம்பிளி செய்வதற்கும் பிரிப்பதற்கும் கேஸ்கெட் வகை

  கச்சிதமான சிறிய அளவு: KQ2E04-00J
     பின்னொட்டு J: மினியேட்டரைஸ் செய்யப்பட்ட சிறிய பதிப்பு, மெல்லிய பேனல்கள் மற்றும் மினியேச்சர் உபகரணங்களுக்கான சிறிய பரிமாணம்

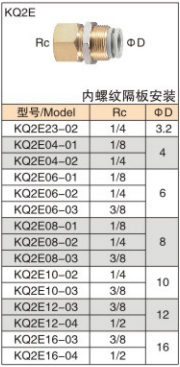

  பெண் நூல் முதல் குழாய் மொத்தத் தலை வரை: KQ2E06-02A
     02: Rc14 பெண் டேப்பர் பைப் நூல்

  முழு அர்த்தம்: φ6 புஷ்-இன் போர்ட் ↔ Rc1/4 பெண் நூல் மொத்த தலை இணைப்பு

3. மூன்று கட்டமைப்பு வகைகள்

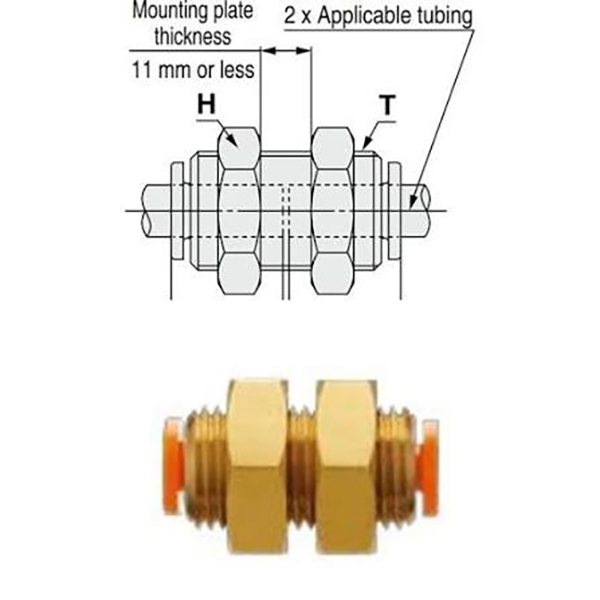

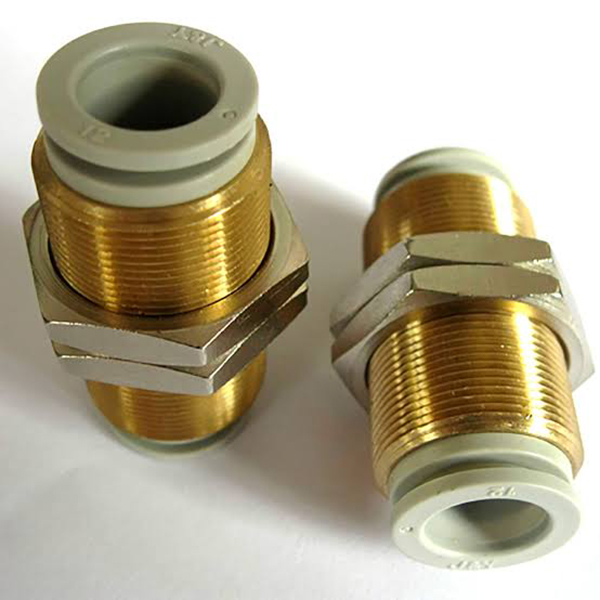

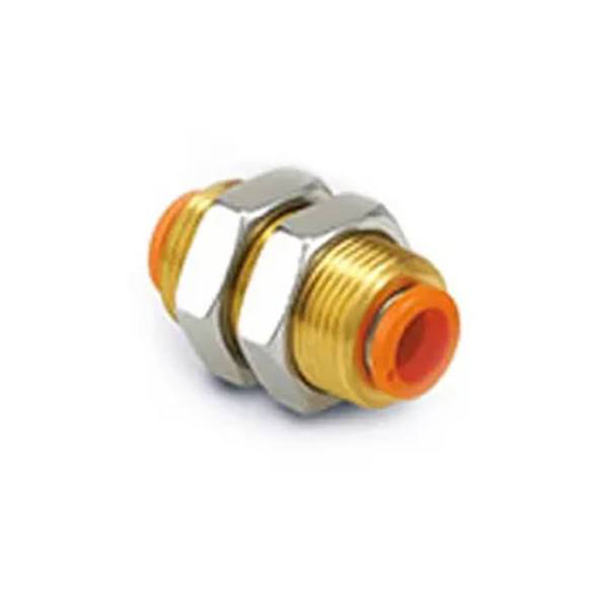

3.1 நிலையான டூயல்-டியூப் பல்க்ஹெட் யூனியன் (KQ2EXX-00)

  கட்டமைப்பு அம்சங்கள்:

     • இரண்டு முனைகளும் சம விட்டம் கொண்ட புஷ்-இன் போர்ட்கள். நிக்கல் பூசப்பட்ட பித்தளை நூல் + பூட்டு நட்டு கொண்ட நடுப்பகுதி, பேனல் வழியாகச் சென்ற பிறகு சரி செய்யப்பட்டது

     • விட்டம் குறைப்பு அல்லது திசை மாற்றம் இல்லாமல் நேராக ஓட்டம் சேனல், குறைந்தபட்ச அழுத்தம் வீழ்ச்சி

     • பேனலின் இருபுறமும் உள்ள காற்று குழாய்களை நிறுவிய பின் கூடுதல் அடாப்டர்கள் இல்லாமல் நேரடியாக இணைக்க முடியும்

3.2 காம்பாக்ட் மினி டூயல்-டியூப் பல்க்ஹெட் யூனியன் (KQ2EXX-00J)

  கட்டமைப்பு அம்சங்கள்:

     • மைக்ரோ உபகரணங்கள் மற்றும் மெல்லிய பேனல்கள், குறுகிய ஒட்டுமொத்த நீளம் மற்றும் சிறிய நூல் விட்டம் மற்றும் நிலையான பதிப்பு ஆகியவற்றிற்கு உகந்ததாக சிறிய வடிவமைப்பு

     • மெல்லிய குழு மற்றும் இறுக்கமான நிறுவல் இடம், அடர்த்தியான வயரிங் காட்சிகளுக்கு ஏற்றது

     • நிலையான மாதிரியின் அதே செயல்திறன் அளவுருக்கள், உடல் அளவு மட்டுமே குறைக்கப்பட்டது

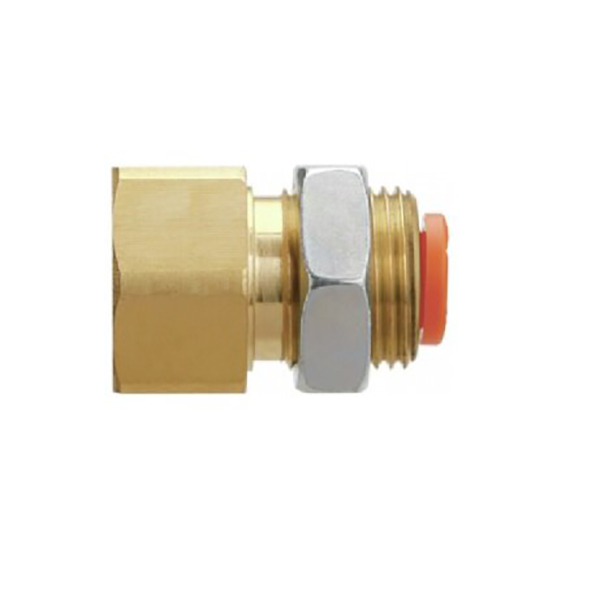

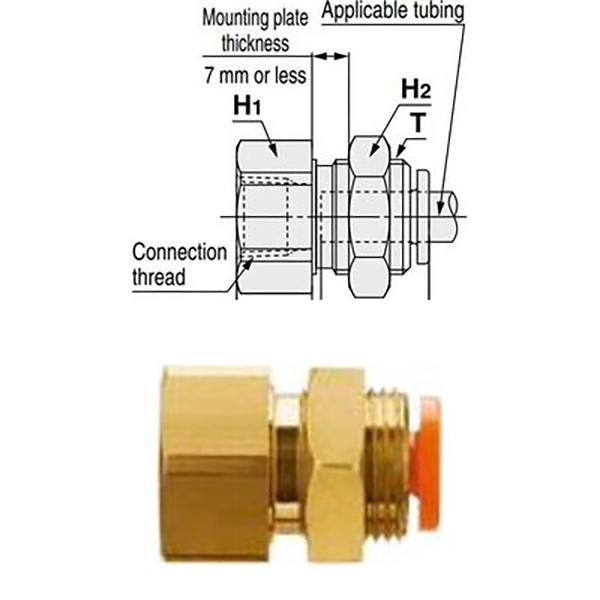

3.3 பெண் த்ரெட் டு டியூப் பல்க்ஹெட் யூனியன் (KQ2EXX-YY)

  கட்டமைப்பு அம்சங்கள்:

     • ஒரு முனை Rc பெண் நூல் (பேனலின் உள்ளே சோலனாய்டு வால்வு, சிலிண்டர், வால்வு தீவு இணைக்கவும்), மற்றொன்று வெளிப்புற குழாய்களுக்கான புஷ்-இன் போர்ட்

     • பேனல் ஊடுருவல் மற்றும் பொருத்துதலுக்கான திரிக்கப்பட்ட பகுதி மற்றும் பூட்டு நட்டுகளுடன் வருகிறது. நிறுவலை உணரவும்: உள் திரிக்கப்பட்ட வால்வு + வெளிப்புற காற்று குழாய்

     • த்ரெட் போர்ட் நேரடியாக நிலையான திரிக்கப்பட்ட வால்வுகளை இணைக்கிறது; புஷ்-இன் போர்ட் மட்டுமே நேர்த்தியான வயரிங் மற்றும் ஆண்டி-மிஸ்-ஆப்பரேஷனுக்காக வெளிப்புற பேனலுக்கு வெளிப்படும்

4. பொது தொழில்நுட்ப விவரக்குறிப்புகள் (முழு தொடர்)

5. தேர்வு மற்றும் நிறுவல் வழிகாட்டுதல்கள்

  தேர்வு வழிகாட்டி

     • கண்ட்ரோல் கேபினட் / எக்யூப்மென்ட் பேனல் வழியாக காற்று குழாய், இருபுறமும் குழாய்கள் → KQ2EXX-00

     • சோலனாய்டு / சிலிண்டர் பேனலின் உள்ளே பொருத்தப்பட்டுள்ளது, குழாய் வெளியே → KQ2EXX-YY

     • மினியேச்சர் உபகரணங்கள் / மெல்லிய பேனல், வரையறுக்கப்பட்ட இறுக்கமான இடம் → KQ2EXX-00J

  நிறுவல் குறிப்புகள்

  1. பேனல் துளை அளவு பரிந்துரை:
     •Φ4Φ6 குழாய்: பரிந்துரைக்கப்பட்ட துளை விட்டம் Φ15mm
     •Φ8Φ10 குழாய்: பரிந்துரைக்கப்பட்ட துளை விட்டம் Φ20mm
     •Φ12Φ16 குழாய்: பரிந்துரைக்கப்பட்ட துளை விட்டம் Φ24mm

  2. பேனல் தடிமன் வரம்பு: நிலையான பதிப்பு ≤7mm; சிறிய J பதிப்பு ≤5mm

  3. குழாய் தயாரிப்பு: குழாய்களை தட்டையாகவும் பர்ர் இல்லாததாகவும் வெட்டுங்கள். கசிவைத் தடுக்க, கேட்கக்கூடிய கிளிக் வரை முழுமையாகச் செருகவும்.

  4. நட்டு கட்டுதல்: பேனல் வழியாக சென்ற பிறகு வழங்கப்பட்ட பூட்டு நட்டை இறுக்குவதன் மூலம் பாதுகாக்கவும்; வகை A (ஒருங்கிணைந்த கேஸ்கெட் முத்திரை)க்கு PTFE டேப் தேவையில்லை.

  5. வெற்றிட பயன்பாடு: நிலையான வெற்றிடத்தைத் தக்கவைக்க NBR முத்திரையுடன் வகை A ஐத் தேர்வு செய்யவும்.

6. ஒத்த மாதிரிகளுடன் ஒப்பீடு

7. வழக்கமான பயன்பாடுகள்

     • கன்ட்ரோல் கேபினட் பல்க்ஹெட்: KQ2E06-00 வெளிப்புற சிலிண்டர்கள், நேர்த்தியான வயரிங் ஆகியவற்றை இணைக்க கேபினட்டிலிருந்து உள் குழாய்களை அனுப்புகிறது

     • சோலனாய்டு வால்வு பேனல் மவுண்டிங்: பேனலின் உள்ளே இருக்கும் வால்வுக்கான KQ2E06-01A, புஷ்-இன் போர்ட் மட்டும் வெளிப்புறமாக வெளிப்படும், நேர்த்தியாகவும், தொடுதல் எதிர்ப்பு

     • க்ளீன்ரூம் பகிர்வு ஊடுருவல்: சுத்தமான அறை மற்றும் உபகரணங்களுக்கு இடையே சுத்தமான சூழலை உடைக்காமல் சீல் செய்யப்பட்ட காற்று பாதை ஊடுருவல்

     • கச்சிதமான உபகரணங்களுக்கான அடர்த்தியான வயரிங்: மல்டி சர்க்யூட் தளவமைப்பிற்கான இடத்தை சேமிக்க சிறிய இயந்திரங்களில் மெல்லிய பேனலுக்கு KQ2E04-00J
