KQ2Z தொடர் கிளை யுனிவர்சல் ஆண் எல்போ

SOLH KQ2Z மல்டி-போர்ட் பன்மடங்கு புஷ்-இன் பொருத்துதல்கள், SMC KQ2Z சமமான நியூமேடிக் ஸ்ப்ளிட்டர். நான்கு துணை வகைகள்: 1-இன்-2, அடுக்கக்கூடிய KQ2ZF, 1-in-4 KQ2ZD மற்றும் 1-in-6 KQ2ZT. நிக்கல் பூசப்பட்ட பித்தளை நூல் கொண்ட PBT பாடி, வெற்றிட மற்றும் நேர்மறை அழுத்த சுற்றுகளுக்கான PU/PA குழாய்களுடன் இணக்கமானது. ரிச்ஜ் டெக்னாலஜி நிலையான பங்கு மற்றும் தன்னியக்க காற்று விநியோகத்திற்கான நம்பகமான உற்பத்தியை வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

KQ2Z தொடர் மல்டி-போர்ட் மேனிஃபோல்ட் புஷ்-இன் பொருத்துதல்கள் | SMC KQ2Z சமமான நியூமேடிக் ஸ்ப்ளிட்டர்கள்

பிராண்ட்: SOLH by Richge Technology | KQ2Z மல்டி-அவுட்லெட் நியூமேடிக் மேனிஃபோல்ட் ஒன்-டச் ஃபிட்டிங்ஸ்

1. தயாரிப்பு கண்ணோட்டம்

KQ2Z தொடர் SOLH KQ2 நியூமேடிக் ஒன்-டச் ஃபிட்டிங் குடும்பத்தைச் சேர்ந்தது. இது ஆண் நூல் பல-கிளை பன்மடங்கு பொருத்தி, ஒற்றை காற்று நுழைவு மற்றும் பல ஒரே நேரத்தில் குழாய் வெளியீடுகளைக் கொண்டுள்ளது. கருவி இல்லாத குழாய்களை செருகுவதற்கும் அகற்றுவதற்கும் புஷ்-டு-கனெக்ட் வடிவமைப்பு, நியூமேடிக் அமைப்புகளில் மையப்படுத்தப்பட்ட காற்று விநியோகத்திற்காகப் பயன்படுத்தப்படுகிறது. நான்கு துணை மாதிரிகள் உள்ளன:

KQ2Z: 1-இன் 2-அவுட் டூயல் போர்ட், வெளிப்புற ஹெக்ஸ் மவுண்டிங்
KQ2ZF: 1-இன் 2-அவுட் ஸ்டேக்கபிள் பன்மடங்கு, மேல் Rc பெண் நூல் கூடுதல் பன்மடங்குகளை அடுக்கி வைக்கும்
KQ2ZD: 1-ல் 4-அவுட் நான்கு வழி கிளை பன்மடங்கு
KQ2ZT: 1-ல் 6-அவுட் ஆறு வழி கிளை பன்மடங்கு

முக்கிய நன்மைகள்: நிறுவல் இடத்தை சேமிக்க கச்சிதமான பன்மடங்கு வடிவமைப்பு. நிக்கல் பூசப்பட்ட பித்தளை நூல் கொண்ட பிபிடி உடல். PU / PA நியூமேடிக் குழாய்களுடன் இணக்கமானது, நேர்மறை அழுத்தம் மற்றும் வெற்றிட சுற்றுகள் இரண்டிற்கும் வேலை செய்கிறது. அசல் SMC KQ2Z பொருத்துதல்களுக்கான நேரடி டிராப்-இன் மாற்றீடு.

2. மாதிரி குறியீடு விளக்கம்

வடிவம்: KQ2Z □□ - □□S

KQ2Z: பல-போர்ட் கிளை பன்மடங்கு பொருத்துதலுக்கான தொடர் குறியீடு
□□: குழாய் வெளிப்புற விட்டம் ΦD (04=4mm,06=6mm,08=8mm,10=10mm,12=12mm)

பின்னொட்டு:

01S02S/03S/04S: இம்பீரியல் R ஆண் டேப்பர் நூல் (1/8",1/4",3/8",1/2")
M5: மெட்ரிக் ஆண் நூல் M5×0.8

KQ2ZF: அடுக்கக்கூடிய பதிப்பு, கீழ் R ஆண் நூல் + மேல் Rc பெண் நூல். பல KQ2ZF அவுட்லெட் அளவை விரிவுபடுத்த இறுதி முதல் இறுதி வரை இணைக்கப்படலாம்.

3. முழு மாதிரி பட்டியல்

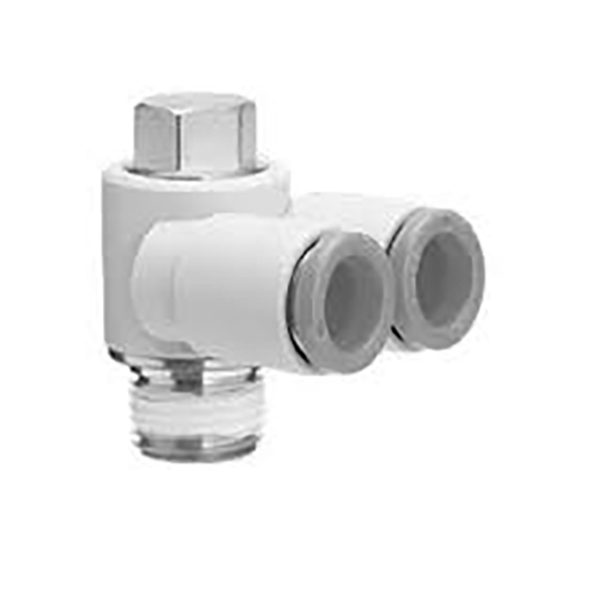

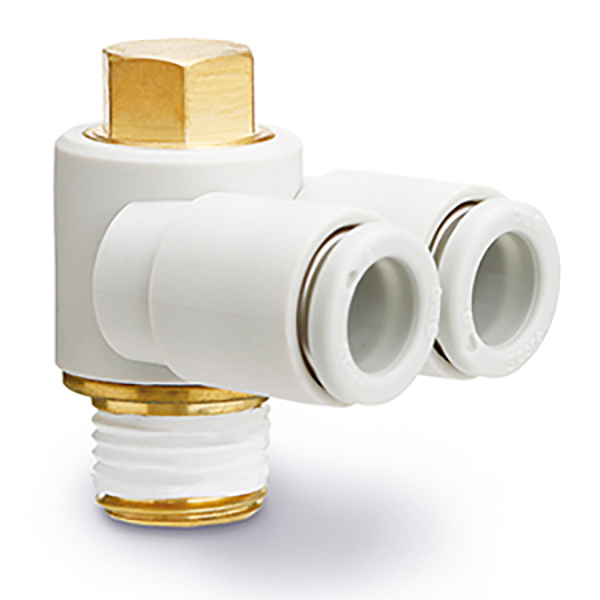

3.1 KQ2Z (1-இன் 2-அவுட், வெளிப்புற ஹெக்ஸ் மவுண்ட்)

மாதிரி	ஆண் நூல் ஆர்	குழாய் ΦD
KQ2Z04-01S	R1/8	4
KQ2Z04-M5	M5×0.8	4
KQ2Z06-01S	R1/8	6
KQ2Z06-02S	R1/4	6
KQ2Z06-03S	R3/8	6
KQ2Z08-01S	R1/8	8
KQ2Z08-02S	R1/4	8
KQ2Z08-03S	R3/8	8
KQ2Z10-02S	R1/4	10
KQ2Z10-03S	R3/8	10
KQ2Z12-03S	R3/8	12
KQ2Z12-04S	R1/2	12

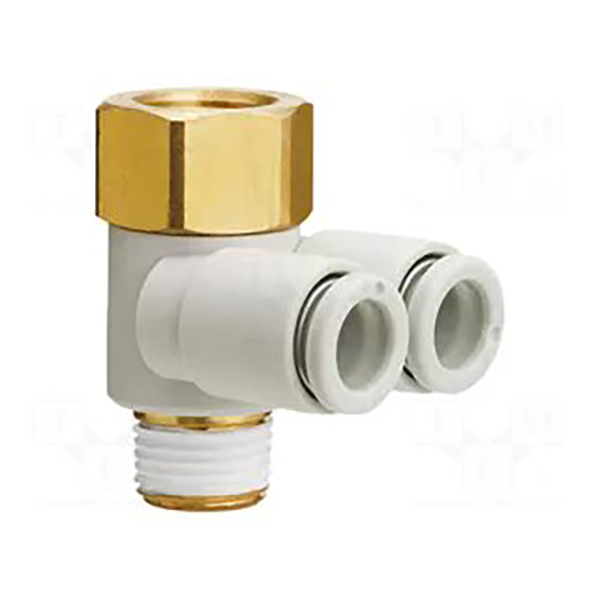

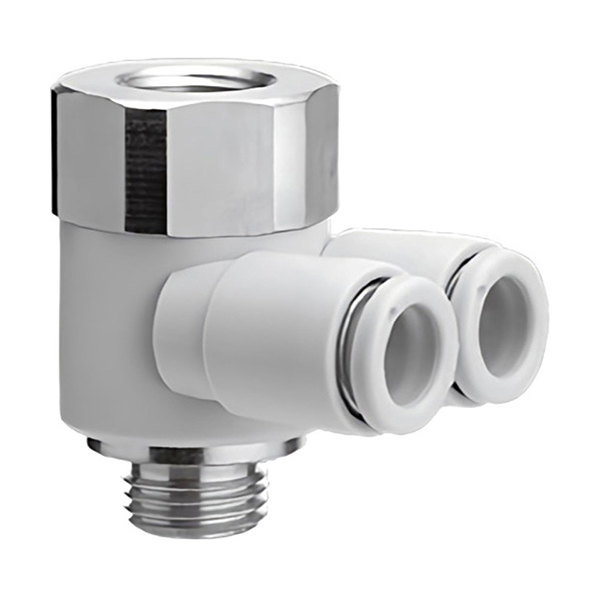

3.2 KQ2ZF (1-இன் 2-அவுட் ஸ்டேக்கபிள் வகை, R + Rc நூல்)

மாதிரி	R/Rc நூல்	குழாய் ΦD
KQ2ZF04-M5	M5×0.8	4
KQ2ZF04-01S	R1/8	4
KQ2ZF06-01S	R1/8	6
KQ2ZF06-02S	R1/4	6
KQ2ZF08-01S	R1/8	8
KQ2ZF08-02S	R1/4	8
KQ2ZF10-02S	R1/4	10
KQ2ZF10-03S	R3/8	10
KQ2ZF12-03S	R3/8	12
KQ2ZF12-04S	R1/2	12

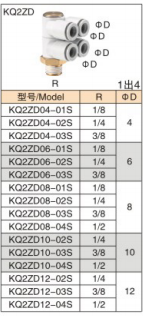

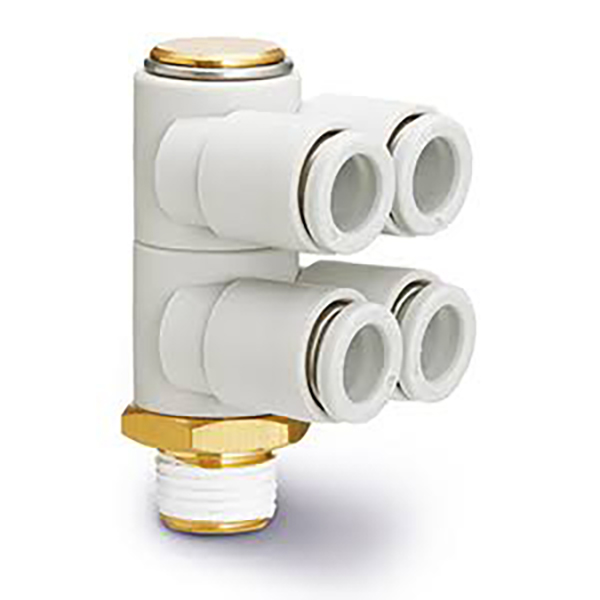

3.3 KQ2ZD (1-இன் 4-அவுட்)

மாதிரி	ஆண் நூல் ஆர்	குழாய் ΦD
KQ2ZD04-01S	R1/8	4
KQ2ZD04-02S	R1/4	4
KQ2ZD04-03S	R3/8	4
KQ2ZD06-01S	R1/8	6
KQ2ZD06-02S	R1/4	6
KQ2ZD06-03S	R3/8	6
KQ2ZD08-01S	R1/8	8
KQ2ZD08-02S	R1/4	8
KQ2ZD08-03S	R3/8	8
KQ2ZD08-04S	R1/2	8
KQ2ZD10-02S	R1/4	10
KQ2ZD10-03S	R3/8	10
KQ2ZD10-04S	R1/2	10
KQ2ZD12-02S	R1/4	12
KQ2ZD12-03S	R3/8	12
KQ2ZD12-04S	R1/2	12

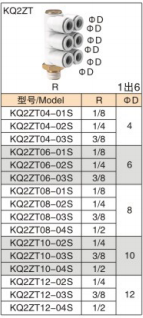

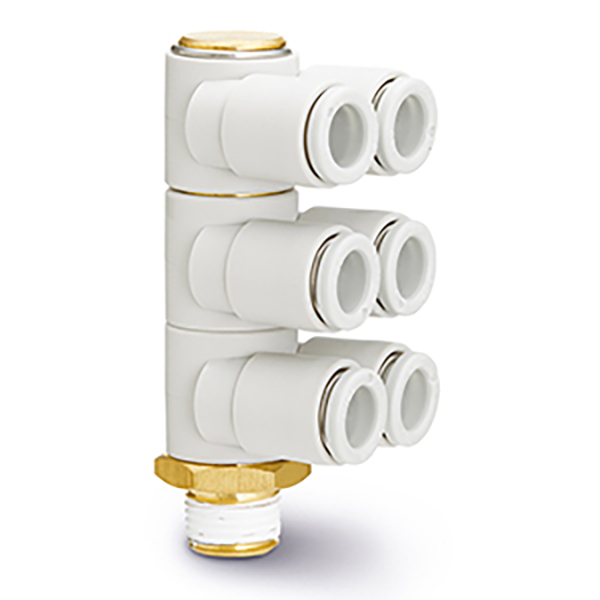

3.4 KQ2ZT (1-இன் 6-அவுட்)

மாதிரி	ஆண் நூல் ஆர்	குழாய் ΦD
KQ2ZT04-01S	R1/8	4
KQ2ZT04-02S	R1/4	4
KQ2ZT04-03S	R3/8	4
KQ2ZT06-01S	R1/8	6
KQ2ZT06-02S	R1/4	6
KQ2ZT06-03S	R3/8	6
KQ2ZT08-01S	R1/8	8
KQ2ZT08-02S	R1/4	8
KQ2ZT08-03S	R3/8	8
KQ2ZT08-04S	R1/2	8
KQ2ZT10-02S	R1/4	10
KQ2ZT10-03S	R3/8	10
KQ2ZT10-04S	R1/2	10
KQ2ZT12-02S	R1/4	12
KQ2ZT12-03S	R3/8	12
KQ2ZT12-04S	R1/2	12

4. பொருள் & தொழில்நுட்ப விவரக்குறிப்புகள்

பொருள்	அளவுரு
உடல் பொருள்	PBT பொறியியல் பிளாஸ்டிக், அதிக வலிமை மற்றும் தாக்க எதிர்ப்பு
நூல் கூறு	நிக்கல் பூசப்பட்ட பித்தளை, துரு மற்றும் அரிப்பை எதிர்க்கும்
முத்திரை மோதிரம்	NBR நைட்ரைல் ரப்பர்
இணக்கமான குழாய்	PU குழாய், PA நைலான் நியூமேடிக் குழாய்
வேலை அழுத்தம்	0~1.0MPa, வெற்றிட எதிர்மறை அழுத்தத்திற்கு பொருந்தும்
இயக்க வெப்பநிலை	-20℃ ~ +60℃
இணைப்பு முறை	புஷ்-இன் பொருத்துதல்; குழாய்களை செருக / அகற்ற வெளியீட்டு வளையத்தை அழுத்தவும்

5. விண்ணப்ப காட்சிகள்

• ஆட்டோமேஷன் இயந்திரங்கள், ரோபோடிக் உறிஞ்சும் கோப்பை வரிசைகள்: ஒற்றை காற்று மூல பல-பாதை விநியோகம், பாரம்பரிய பன்மடங்கு தொகுதிகள் பதிலாக மற்றும் நிறுவல் தடம் சேமிக்க

• பல சிலிண்டர்களுக்கான ஒத்திசைக்கப்பட்ட காற்று விநியோகம், சிறிய வால்வு தீவுகளைச் சுற்றி மையப்படுத்தப்பட்ட குழாய்கள்

• KQ2ZF ஆனது தேவைக்கேற்ப கடையின் அளவை விரிவுபடுத்த, நெகிழ்வான பன்மடங்கு அசெம்பிளியை தொடரில் அடுக்கி வைக்கலாம்.

• இறக்குமதி மாற்றீடு, SMC KQ2Z தொடர் பன்மடங்கு பொருத்துதல்களுக்கான டிராப்-இன் மாற்றீடு

6. நிறுவல் குறிப்புகள்

• குழாயின் முனையை செங்குத்தாக தட்டையாக வெட்டி, நம்பகமான சீல் செய்வதற்கு கீழே பொருத்தப்பட்ட குழாய்களை முழுமையாக செருகவும்.

• ஆண் இழைகளில் ஒரு சிறிய அளவு PTFE டேப்பை மடிக்கவும், பிளாஸ்டிக் உடலில் விரிசல் ஏற்படுவதைத் தவிர்க்க மிதமான இறுக்கமான முறுக்குவிசையைப் பயன்படுத்தவும்.

• குழாய் அகற்றுதல்: வெள்ளை வெளியீட்டு வளையத்தை அழுத்தி, குழாயை ஒரே நேரத்தில் வெளியே இழுக்கவும்.

• கேஸ்கேட் செய்யப்பட்ட KQ2ZF பயன்பாட்டிற்கு, நூல் சீல் உத்தரவாதம். பல கட்ட ஸ்டாக்கிங் பிறகு மதிப்பிடப்பட்ட அழுத்தம் அதிகமாக வேண்டாம்.
