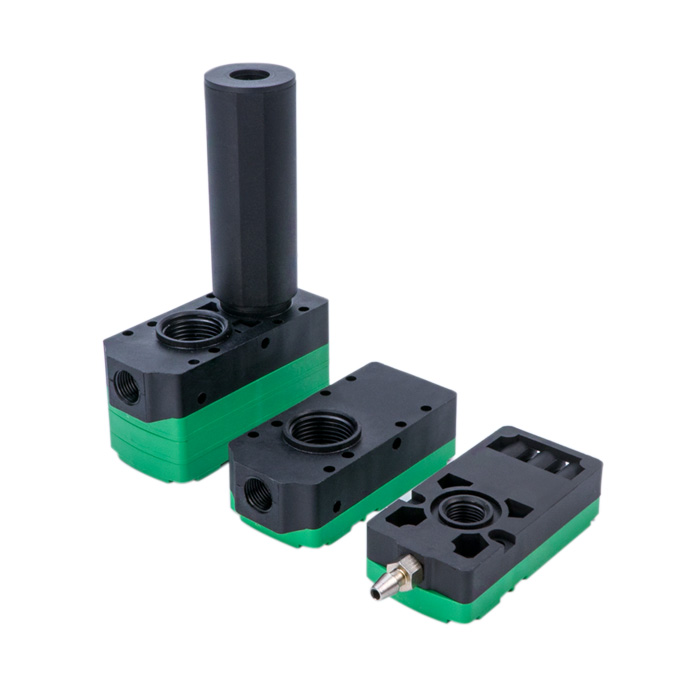

பிபிஎம்/பிபிஎக்ஸ் தொடர் பல-நிலை வெற்றிட ஜெனரேட்டர்

பிபிஎம் / பிபிஎக்ஸ் தொடர் மினி மல்டி-ஸ்டேஜ் மல்டி-எனர்ஜி வேக்யூம் எஜெக்டர் | Piab பாணி அடுக்கக்கூடிய வெற்றிட ஜெனரேட்டர்

பிராண்ட்: SOLH by Richge Technology | அல்ட்ரா-தின் ஸ்டேக்கபிள் 2-ஸ்டேஜ் வென்டூரி வெற்றிட ஜெனரேட்டர்

1. தயாரிப்பு கண்ணோட்டம்

   பிபிஎம் / பிபிஎக்ஸ் என்பது பியாப்-ஸ்டைல் ​​மினி டூ-ஸ்டேஜ் டிஃப்யூஸிங் மல்டி-ஸ்டேஜ் வெற்றிட ஜெனரேட்டர்கள், இவை பல-ஆற்றல் வெற்றிட ஜெனரேட்டர்கள் என்றும் அழைக்கப்படுகின்றன. அவர்கள் மிக மெல்லிய இலகுரக உடலுடன் மட்டு அடுக்கக்கூடிய வடிவமைப்பை ஏற்றுக்கொள்கிறார்கள். பிபிஎம் என்பது நிலையான உள்ளமைக்கப்பட்ட சைலன்சர் பதிப்பாகும், பிபிஎக்ஸ் என்பது வெளிப்புற சைலன்சர் வகையாகும். மூன்று செயல்பாட்டு பதிப்புகள் கிடைக்கின்றன: வகை A வால்வு இல்லாதது, விநியோக வால்வுடன் வகை B, வகை C முழு பல ஆற்றல் ஒருங்கிணைந்த மாதிரி.

  மைய நிலைப்படுத்தல்: கச்சிதமான தடம், குறைந்த காற்று நுகர்வு மற்றும் பெரிய உறிஞ்சும் ஓட்டம். பல உறிஞ்சும் கோப்பைகளுக்கான சுயாதீன கட்டுப்பாட்டுடன் பல அடுக்கு பன்மடங்கு குவியலிடுதலை ஆதரிக்கிறது. நுரை உறிஞ்சும் கோப்பைகளுடன் கூடிய ரோபோட் EOAT, பல்லேடிசிங் மற்றும் நுண்துளை வேலைப்பாடுகளுக்கு ஏற்றது.

      • பிபிஎம் ஸ்டாண்டர்ட் மினி: உள்ளமைக்கப்பட்ட சைலன்சர், மெலிதான உடல், குறைந்த இரைச்சல், ஒற்றை அலகு அல்லது அடுக்கப்பட்ட அசெம்பிளிக்கு ஏற்றது

      • பிபிஎக்ஸ் எக்ஸ்-மினி கலவை வகை: நீக்கக்கூடிய வெளிப்புற சைலன்சர் கார்ட்ரிட்ஜ், அதிக இறுதி வெற்றிடம், பெரிய ஓட்டம் மற்றும் சிறந்த வெப்பச் சிதறல், உயர் சுழற்சி தொடர்ச்சியான செயல்பாட்டிற்காக வடிவமைக்கப்பட்டுள்ளது

  அளவு தரங்கள்: 5 / 10 / 20 / 30. எண் சமமான வெற்றிட பம்ப் பவர் மதிப்பீட்டைக் குறிக்கிறது (0.05~0.3kW). செயல்பாட்டு பதிப்புகள்: அடிப்படை வால்வு இல்லாத, பி ஒருங்கிணைந்த விநியோக வால்வு, சி முழு பல ஆற்றல் மாதிரி (சப்ளை வால்வு + பிரேக் வால்வு + வெற்றிட அழுத்தம் கண்டறிதல் + சரிசெய்யக்கூடிய வெற்றிட முறிவு த்ரோட்டில்).

2. மாதிரி குறியீட்டு விதி

  எடுத்துக்காட்டு: PBM10-B-K15L-FN / PBX20-C-K15M-FN

     • பிபிஎம் / பிபிஎக்ஸ்

￮ பிபிஎம்: உள்ளமைக்கப்பட்ட சைலன்சருடன் கூடிய நிலையான மினி வகை

￮ பிபிஎக்ஸ்: எக்ஸ்டர்னல் சைலன்சர் கார்ட்ரிட்ஜ் கொண்ட கூட்டு எக்ஸ்-மினி வகை

     • 10: அளவு குறியீடு (5/10/20/30)

￮ 5: மைக்ரோ சிறிய ஓட்டம், சிறிய கூறுகள்

￮ 10: சிறிய-நடுத்தர ஓட்டம், 3C சிறிய பாகங்கள்

￮ 20: நடுத்தர ஓட்டம் பெஸ்ட்செல்லர், அட்டைப்பெட்டி, படம் & நுரை உறிஞ்சும் கோப்பை

￮ 30: பெரிய ஓட்டம், பெரிய பகுதி நுண்துளை தாள் மற்றும் பல்லேடிசிங்

     • ஏ/பி/சி: செயல்பாட்டு பதிப்பு

￮ ப: வால்வு இல்லாத அடிப்படை அலகு, ஜெனரேட்டர் உடல் மட்டும், வெளிப்புற சோலனாய்டு வால்வால் கட்டுப்படுத்தப்படுகிறது

￮ பி: ஒற்றை வால்வு பதிப்பு, உள்ளமைக்கப்பட்ட சப்ளை சோலனாய்டு வால்வு, விருப்பமான ஒரு வழி அழுத்தம் வைத்திருக்கும் வால்வு, இயற்கை வெற்றிட வெளியீடு

￮ சி: முழு பல ஆற்றல் பதிப்பு, விநியோக வால்வு + வெற்றிட முறிவு வால்வு + டிஜிட்டல் வெற்றிட அழுத்தம் சுவிட்ச் + அனுசரிப்பு ப்ளோ த்ரோட்டில்

     • K1: வால்வு சேர்க்கை குறியீடு, K1 = பொதுவாக மூடப்பட்ட விநியோக வால்வு + பொதுவாக மூடிய முறிவு வால்வு

     • 5/6: சுருள் மின்னழுத்தம்: 5=DC24V, 6=DC12V

     • எல்/எம்: கம்பி முன்னணி விவரக்குறிப்பு

     • FN: அழுத்த சுவிட்ச் வெளியீடு (NPN/PNP, அலகு விருப்ப kPa/inHg)

  ஆர்டர் செய்யும் உதாரணம்: PBM20-C. வரையறை: PBM நிலையான உள்ளமைக்கப்பட்ட சைலன்சர், அளவு 20, வகை C முழு பல ஆற்றல் மாதிரி, ஒருங்கிணைந்த சப்ளை & பிரேக் வால்வு, சரிசெய்யக்கூடிய வெற்றிட முறிவு மற்றும் வெற்றிட கண்டறிதல் அலாரம்.

3. பிபிஎம் VS பிபிஎக்ஸ் மைய வேறுபாடு

4. பதிப்பு A/B/C செயல்பாடு ஒப்பீடு

5. தொழில்நுட்ப விவரக்குறிப்பு சுருக்கம்

  செயல்திறன் @0.5MPa விநியோக அழுத்தம்

6. தேர்வு வழிகாட்டி

  பிபிஎம் அல்லது பிபிஎக்ஸ் தேர்வு செய்யவும்

     • ✅ பிபிஎம்: வரையறுக்கப்பட்ட நிறுவல் இடம், ரோபோ EOAT, வழக்கமான இடைப்பட்ட சுழற்சி, நீண்டுகொண்டிருக்கும் சைலன்சர் தேவையில்லை

     • ✅ பிபிஎக்ஸ்: நுரை உறிஞ்சும் கோப்பை, நுண்துளை அட்டைப்பெட்டி, நீண்ட தொடர்ச்சியான செயல்பாடு, அதிக ஓட்டம் & வெற்றிடம் தேவை

  பதிப்பு A / B / C ஐத் தேர்ந்தெடுக்கவும்

     • ✅ பதிப்பு சி பல ஆற்றல்: ரோபோ பயன்பாடு, வேகமான ப்ளோ-ஆஃப் வெளியீடு + காணாமல் போன பகுதி கண்டறிதல் அலாரம், வெளிப்புற வால்வுகள் மற்றும் குழாய்களைக் குறைத்தல் (விருப்பம்)

     • ✅ பதிப்பு பி: வரையறுக்கப்பட்ட பட்ஜெட், ப்ளோ-ஆஃப் வெற்றிட வெளியீடு இல்லை, சுய எடையால் வெளியிடப்பட்ட பணிப்பகுதி

     • ✅ பதிப்பு ஏ: தற்போதுள்ள வெளிப்புற சோலனாய்டு வால்வுடன் கூடிய நிலையான சாதனம், குறைந்த கொள்முதல் விலை

  அடுக்கக்கூடிய பன்மடங்கு அம்சம் (PBM/PBX இன் முக்கிய நன்மை)

     PBM5 16 அடுக்குகள் வரை அடுக்கலாம்; PBM10 12 அடுக்குகள் வரை ஆதரிக்கிறது. PBX அதே ஸ்டேக்கிங் திறனைப் பகிர்ந்து கொள்கிறது. ஒவ்வொரு அடுக்கும் பரஸ்பர குறுக்கீடு இல்லாமல் சுயாதீனமான வெற்றிட சுற்றுக்கு சொந்தமானது, ஒரு முக்கிய காற்று விநியோகத்தை பகிர்ந்து கொள்கிறது. பல-நிலைய பரிமாற்றம் மற்றும் பல முனை தொகுதிகளுக்கான சிறந்த தேர்வு.

     முத்திரை பொருள்: பொது நிலைமைகளுக்கு NBR; உணவு தரம் அல்லது அமிலம்/காரம் அரிக்கும் சூழல்களுக்கான FKM.

7. டைப் சி மல்டி-எனர்ஜி மாடலுக்கான நியூமேடிக் சர்க்யூட்

     காற்று ஆதாரம் → AFC காற்று வடிகட்டி (எண்ணெய் மூடுபனி தடைசெய்யப்பட்டுள்ளது) → AR அழுத்த சீராக்கி → PBM/PBX-C காற்று விநியோக போர்ட்; வெற்றிட போர்ட் → ZFC வெற்றிட வடிகட்டி → உறிஞ்சும் கோப்பை. இரண்டு DC24V சிக்னல் கம்பிகள் PLC உடன் இணைக்கப்படுகின்றன: ஒன்று வெற்றிட உறிஞ்சுதல் கட்டுப்பாட்டுக்காக, மற்றொன்று அனுசரிப்பு ப்ளோ-ஆஃப் வெற்றிட முறிவுக்காக. விடுபட்ட / கைவிடப்பட்ட பணிப்பகுதியைக் கண்டறிவதற்கு வெற்றிட கருத்து சமிக்ஞை பயன்படுத்தப்படுகிறது.

8. செயல்பாட்டு குறிப்புகள்

     • காற்று விநியோகம் உலர்ந்த மற்றும் வடிகட்டி இருக்க வேண்டும், எண்ணெய் மூடுபனி லூப்ரிகேட்டர் தடைசெய்யப்பட்டுள்ளது. எண்ணெய் மாசுபாடு இரண்டு-நிலை முனைகளை அடைத்துவிடும்.

     • ZFC வெற்றிட வடிகட்டி வெற்றிட பைப்லைனில் நிறுவப்பட வேண்டும். தூசி எளிதில் முனைகளைத் தடுக்கிறது மற்றும் உறிஞ்சும் சக்தியைக் குறைக்கிறது.

     • பிபிஎக்ஸ் வெளிப்புற சைலன்சர் கார்ட்ரிட்ஜ் முழுமையாக நிறுவப்பட்டிருக்க வேண்டும்; அதை அகற்றுவது மிகவும் உரத்த சத்தத்தை ஏற்படுத்துகிறது.

     • Type C வெற்றிட பிரேக் த்ரோட்டில் மெதுவாகச் சரிசெய்யவும். அதிகப்படியான திறப்பு மெல்லிய படம் மற்றும் காகித வேலைப்பாடுகளை வீசும்.

     • மல்டி-யூனிட் ஸ்டேக் செய்யப்பட்ட பன்மடங்கு அசெம்பிளிக்காக, அனைத்து யூனிட்களுக்கும் அழுத்தத்தை உறுதிப்படுத்த பிரதான காற்று விநியோகக் குழாயை பெரிதாக்கவும்.

     • பரந்த வெப்பநிலை சகிப்புத்தன்மை; குறைந்த வெப்பநிலை நிலைமைகளின் கீழ் காற்று மூலத்தில் ஐசிங் இல்லை என்பதை உறுதிப்படுத்தவும்.
