பிராண்ட்: ரிச்ஜ் டெக்னாலஜி மூலம் SOLH
SOLH IS10 தொடர் என்பது தொடர்பு இல்லாத நாணல் குழாய் (உலர்ந்த நாணல்) இயந்திர அழுத்த சுவிட்ச், நிலையான நியூமேடிக் சுற்றுகளுக்கான அடிப்படை அழுத்தம் கண்காணிப்பு கூறு ஆகும். எளிமையான கச்சிதமான அமைப்பு மற்றும் தீவிர-நம்பகமான நீண்ட-சுழற்சி செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது, இது நிகழ்நேர காற்று அழுத்தத்தைக் கண்டறிதல் மற்றும் இன்டர்லாக் சிக்னல் வெளியீட்டிற்கான FRL காற்று வடிகட்டி ரெகுலேட்டர் லூப்ரிகேட்டர் மூன்று-அலகுகளுடன் பரவலாகப் பொருந்துகிறது.
1. இயக்கக் கோட்பாடு
-- அழுத்தப்பட்ட காற்று பிஸ்டனை ஸ்பிரிங் டென்ஷனுக்கு எதிராக தள்ளுகிறது, பிஸ்டனில் உள்ள உள்ளமைக்கப்பட்ட காந்தமானது காந்த தூண்டுதல் மற்றும் சுற்று கடத்தலை முடிக்க நாணல் குழாய்க்கு அருகில் நகர்கிறது. காற்றழுத்தம் ரீசெட் வாசலுக்குக் கீழே குறையும் போது, வசந்தம் பிஸ்டனைப் பின்னுக்குத் தள்ளுகிறது, காந்தம் நாணல் குழாயிலிருந்து விலகிச் செல்கிறது மற்றும் சுற்று துண்டிக்கப்படுகிறது.
2. முக்கிய கட்டமைப்பு பாகங்கள்
-- ஒருங்கிணைந்த நிரந்தர காந்தத்துடன் கூடிய பிஸ்டன்: காற்று அழுத்த இடப்பெயர்ச்சியை உணர்கிறது
-- நாணல் குழாய் (உலர்ந்த நாணல் சுவிட்ச்): தொடர்பு இல்லாத காந்த இயக்கம், பூஜ்ஜிய இயந்திர தொடர்பு சிராய்ப்பு
-- அழுத்தம் சரிசெய்தல் திருகு: ஸ்க்ரூடிரைவருடன் கைமுறையாக அமைக்கும் தூண்டுதல் வாசலில்
-- மெக்கானிக்கல் பட்டப்படிப்பு பார்க்கும் சாளரம்: MPa யூனிட்டில் முன்னமைக்கப்பட்ட அழுத்த மதிப்பின் நேரடி வாசிப்பு
|
அளவுரு உருப்படி |
நிலையான விவரக்குறிப்பு |
| அதிகபட்ச இயக்க அழுத்தம் |
0.7 MPa |
| சரிசெய்யக்கூடிய அழுத்தம் வரம்பு |
தரநிலை: 0.1 ~ 0.4 MPa; விருப்பமான பரந்த வரம்பு: 0.1 ~ 0.6 MPa |
| ஹிஸ்டெரிசிஸ் டெட் பேண்ட் |
≤ 0.08 MPa |
| நிலைப்படுத்தல் துல்லியத்தை மீண்டும் செய்யவும் |
± 0.05 MPa |
| தொடர்பு மதிப்பீடு |
1A, AC/DC 100V இன் கீழ் பொருந்தும் |
| மின் சேவை வாழ்க்கை |
5 மில்லியன் மாறுதல் சுழற்சிகள் |
| பாதுகாப்பு தரம் |
IP40 தூசி எதிர்ப்பு |
| போர்ட் நூல் அளவு |
R1/8 (மாடல் IS10-01S) |
| கேபிள் அவுட்லெட் |
நிலையான 0.5மீ நேரடி முன்னணி கம்பி; விருப்பமான 3m / 5m நீட்டிக்கப்பட்ட கேபிள் |
| சுற்றுப்புற இயக்க வெப்பநிலை |
-5 ~ 60℃ (காற்று குழாய்க்குள் ஐசிங் இல்லை) |

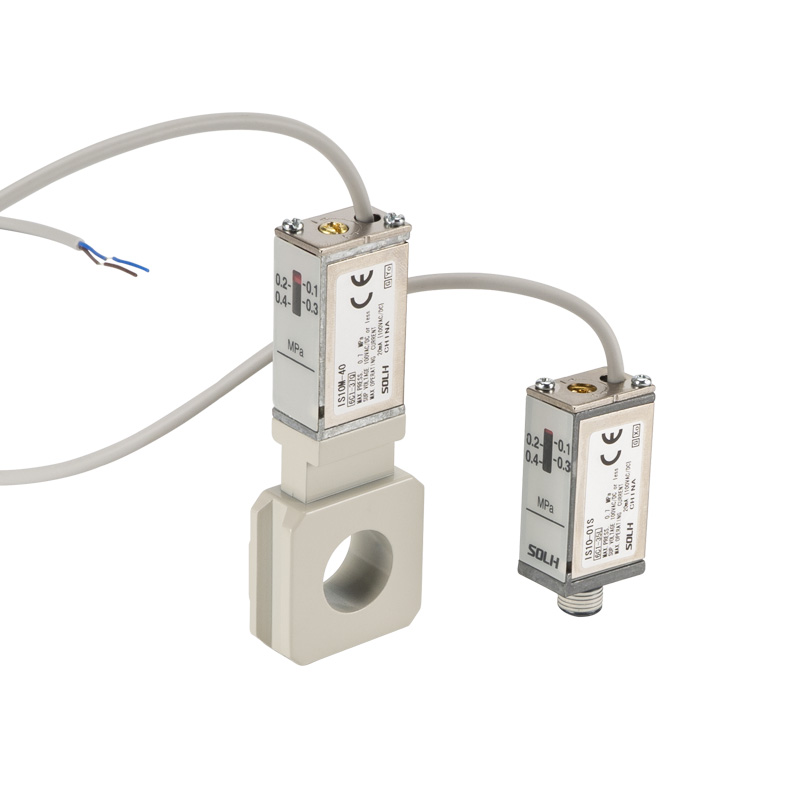

வெவ்வேறு தளவமைப்பு கோரிக்கைகளுக்கு இரண்டு முக்கிய நிறுவல் கட்டமைப்புகள்:

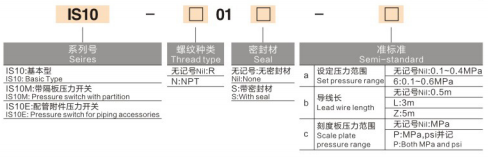

1. இன்லைன் த்ரெட் மவுண்ட் வகை (IS10-01S)
-- R1/8 நூல் போர்ட் வழியாக நேரடி திருகு நிறுவல், ஒற்றை சிலிண்டர், சோலனாய்டு வால்வு அவுட்லெட் மற்றும் மினி தனிப்பட்ட விமான சேவை அலகுகளுடன் இணக்கமானது.
2. மேனிஃபோல்ட் பேஸ் மவுண்ட் வகை (IS10M / IS10E)
-- பக்கவாட்டில் சதுர கிளாம்பிங் பேஸ் பொருத்தப்பட்ட IS10M, கூடுதல் அடாப்டர் பொருத்துதல்கள் இல்லாமல் SMC தரநிலை AC மாடுலர் FRL த்ரீ-யூனிட்களில் நேரடியாக கிளிப் செய்யப்பட்டு, கேபினட் உள் நிறுவல் இடத்தை மிச்சப்படுத்துகிறது.
1. ஜீரோ மெக்கானிக்கல் தொடர்பு உடைகள்
-- தொடர்பு இல்லாத காந்த நாணல் தூண்டுதல், தொடர்பு புள்ளியில் மின்சார தீப்பொறி இல்லை; IS3000 போன்ற பாரம்பரிய மெக்கானிக்கல் மைக்ரோ-கான்டாக்ட் பிரஷர் சுவிட்சுகளை விட சேவை வாழ்க்கை 5~10 மடங்கு அதிகம்.
2. உள்ளுணர்வு ஆஃப்லைன் அழுத்தம் அளவுத்திருத்தம்
-- பக்கவாட்டில் உள்ளமைக்கப்பட்ட MPa பட்டம் பெற்ற அளவிலான சாளரம், ஸ்க்ரூடிரைவர் மூலம் செட்டிங் ஸ்க்ரூவை சரிசெய்தல்; தளத்தில் மின்சாரம் இல்லாமல் அழுத்தம் வாசலை அமைக்க முடியும்.
3. யுனிவர்சல் ஏசி & டிசி சுமை இணக்கத்தன்மை
-- 100V க்குக் கீழே உள்ள அனைத்து AC/DC மின்னழுத்தத்தையும் ஆதரிக்கிறது, மினியேச்சர் சோலனாய்டு வால்வுகளை நேரடியாக இயக்கலாம் அல்லது இடைநிலை ரிலே இல்லாமல் PLC இன் டிஜிட்டல் உள்ளீட்டு டெர்மினல்களை இணைக்கலாம்.
4. மினியேச்சர் இலகுரக சிறிய வடிவமைப்பு
-- பழைய தலைமுறை IS1000 தொடரை விட 16% இலகுவான மற்றும் 11% சிறிய அளவு, மிகவும் ஒருங்கிணைக்கப்பட்ட குறுகலான தானியங்கு உபகரண தளவமைப்புக்கு சரியாக பொருந்துகிறது.
1. முக்கிய காற்று ஆதாரமான குறைந்த அழுத்த கண்காணிப்பு & அலாரம்
-- FRL மூன்று-அலகுகளின் கடையில் நிறுவப்பட்டது; போதுமான உந்துதல் சேதத்திலிருந்து நியூமேடிக் வைப்ரேட்டர்கள் மற்றும் தட்டுதல் சுத்தியலைப் பாதுகாக்க விநியோக அழுத்தம் 0.4MPa க்குக் கீழே விழுந்தவுடன் இன்டர்லாக் அலாரம் சிக்னலை அனுப்புகிறது.
2. சிலிண்டர் முழு பக்கவாதம் நிலை உறுதிப்படுத்தல்
-- சிலிண்டர் முழுவதுமாக நீட்டிக்கப்படும் போது, அடுத்த உற்பத்தி நிலையச் செயலின் தொடர்ச்சியான இன்டர்லாக் அவுட்புட் தூண்டுதல் சிக்னலுக்கு அறை அழுத்தம் முன்னமைக்கப்பட்ட மதிப்புக்கு உயர்கிறது.
3. அதிர்வு சுற்று பாதுகாப்பு பாதுகாப்பு
-- நிகழ்நேர மானிட்டர் வேலை செய்யும் காற்றழுத்தம்; வாசலை விட அழுத்தம் குறைவாக இருக்கும்போது விரைவான வெளியேற்ற வால்வின் மின்சார விநியோகத்தை துண்டிக்கவும், பலவீனமான அதிர்வு விசையால் ஏற்படும் அதிர்வு எரிவதைத் தவிர்க்கவும்.
SOLH IS10 தொடர் தொடர்பற்ற நாணல் குழாய் அழுத்த சுவிட்ச், 0.1~0.6MPa அனுசரிப்பு வரம்பு, 5 மில்லியன் நீண்ட சுழற்சி சேவை வாழ்க்கை மற்றும் ஆஃப்லைன் அழுத்த அளவுத்திருத்தம், சிலிண்டர், அதிர்வு மற்றும் பொது சுற்றமைப்புக்கான சிறந்த குறைந்த விலை கச்சிதமான காற்று அழுத்த கண்காணிப்பு சென்சார் ஆகியவற்றுடன் இன்லைன் த்ரெட் மவுண்ட் மற்றும் FRL பன்மடங்கு கிளிப்-ஆன் வகைகளை வழங்குகிறது.
