JA / JB / JC / JS தொடர் மிதக்கும் கூட்டு

SOLH JA / JB / JC / JS தொடர் மிதக்கும் கூட்டு | SMC சமமான நியூமேடிக் ராட் எண்ட் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | SMC நிலையான மிதக்கும் கூட்டு, நேரடி மாற்று

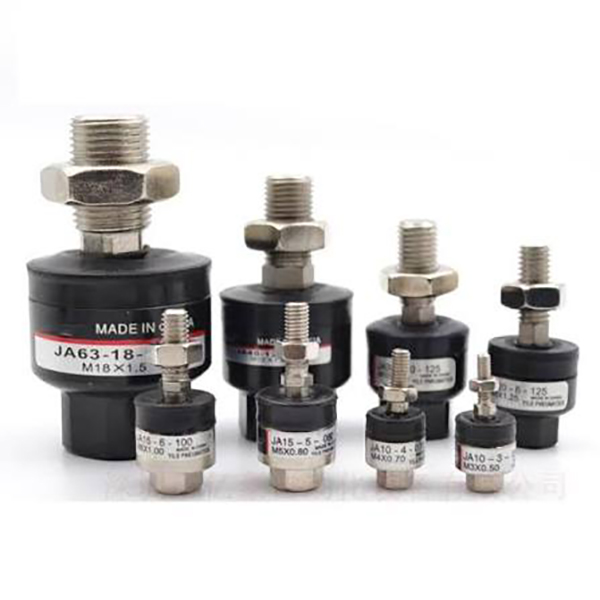

1. தயாரிப்பு கண்ணோட்டம்

  மிதக்கும் மூட்டு சிலிண்டர் பிஸ்டன் கம்பிக்கும் சுமைக்கும் இடையில் ஒரு நெகிழ்வான உச்சரிப்பாக செயல்படுகிறது. அதன் முக்கிய செயல்பாடு பெருகிவரும் தவறான சீரமைப்பு மற்றும் இணையான பிழையை உறிஞ்சுவதாகும். இது பிஸ்டன் கம்பியை பக்க உந்துதல்களிலிருந்து பாதுகாக்கிறது, வளைவு, அசாதாரண உடைகள் மற்றும் நெரிசல் அபாயத்தைக் குறைக்கிறது. ஆட்டோமேஷன் இயந்திரங்களுக்கு இது ஒரு நிலையான அத்தியாவசிய துணை.

2. நான்கு தொடர் வகைப்பாடு & வேறுபாடுகள்

3. பொது தொழில்நுட்ப விவரக்குறிப்புகள்

   ஸ்விங் ஆங்கிள்: JA/JB/JSக்கு ±5°; ±10° வரை தேர்ந்தெடுக்கப்பட்ட JC மாதிரிகள்

   அனுமதிக்கக்கூடிய ஆஃப்செட்: 0.5~1 மிமீ (JA); 0.5 மிமீ (JB / JC / JS)

     • இயக்க வெப்பநிலை: -5~+70℃ (தரநிலை); -10~+120℃ (துருப்பிடிக்காத எஃகு JS)

     • நூல் அளவுகள்: M3 / M4 / M5 / M6 / M8 / M10 / M14 / M18 / M22, சிலிண்டர் துளைக்கு பொருந்தும்

     • வேலை அழுத்தம்: காற்றழுத்தத்திற்கு ≤1 MPa; ஹெவி-டூட்டி ஹைட்ராலிக் பதிப்புகளுக்கு ≤3.5 MPa

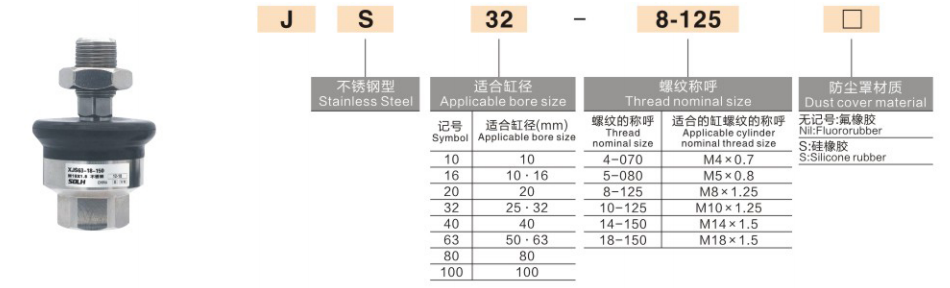

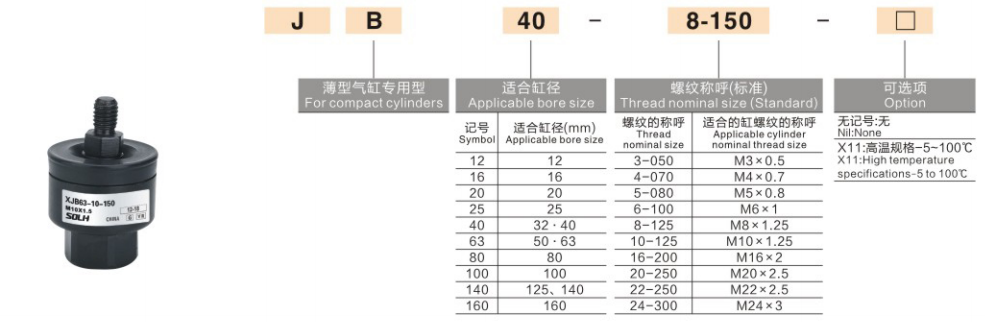

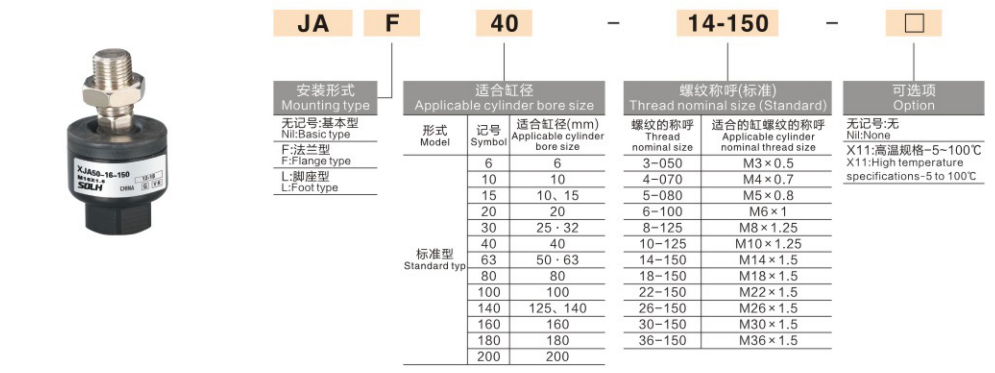

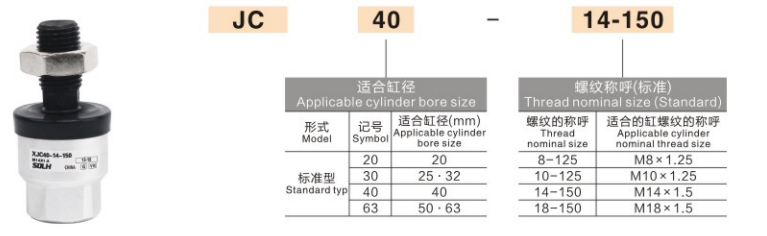

4. மாதிரி குறியீடு விளக்கம் & எடுத்துக்காட்டுகள்

  குறிப்புகளாக JA20-8-100 / JB16-6-080 ஐ எடுத்துக் கொள்ளுங்கள்:
  முன்னொட்டு JAJB/JC/JS = தொடர் வகை
  1வது எண் (20/16): பொருந்திய சிலிண்டர் துளை Φ20 / Φ16
  2வது எண் (86): பிஸ்டன் கம்பி நூல் M8×1.25 / M6×1.0
  பின்னொட்டு (100080): மவுண்டிங் பரிமாணம் / தடி குறியீடு, நிலையான ஒட்டுமொத்த நீளத்திற்கு ஒத்திருக்கிறது

5. 3-படி தேர்வு வழிகாட்டி

  1. சிலிண்டர் வகையின்படி தொடரைத் தேர்ந்தெடுக்கவும்

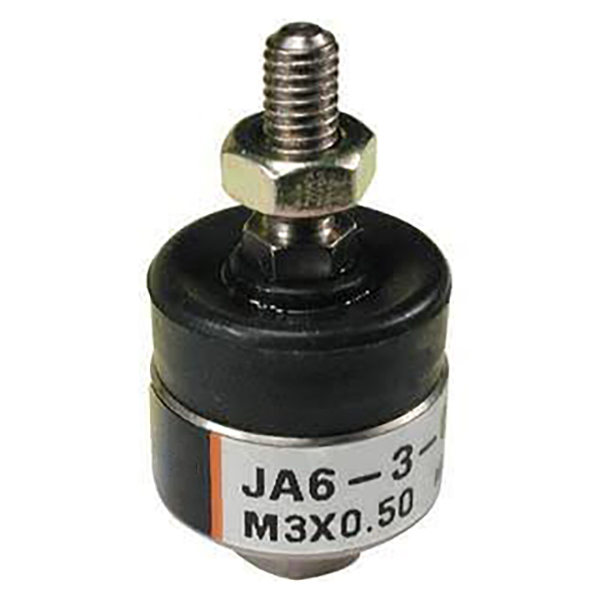

     நிலையான சிலிண்டர் (SC  SI / CP96) → JA, பொது முன்னுரிமை

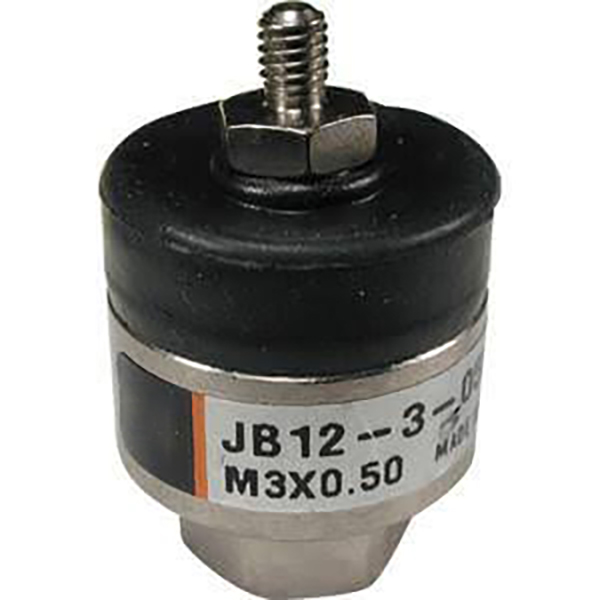

     மெல்லிய சிலிண்டர் (CQ2  CDQ2) → JB, சிறிய இடம்
     மைக்ரோ சிலிண்டர்  அல்ட்ரா-டைட் லேஅவுட் → JC அல்ட்ரா-ஷார்ட்
     உணவு  மருத்துவ / ஈரமான / அரிக்கும் சூழல் → JS துருப்பிடிக்காத எஃகு

  2. நூல் மற்றும் துளை அளவை பொருத்தவும்
     பிஸ்டன் கம்பி நூல் (M5  M8 / M10 முதலியன) மற்றும் சிலிண்டர் துளை ஆகியவற்றை உறுதிப்படுத்தவும். குறிப்பு: வெவ்வேறு பிராண்டுகளின் ஒரே துளை வெவ்வேறு நூல் விவரக்குறிப்புகளைக் கொண்டிருக்கலாம், உண்மையான சிலிண்டர் வரைவதற்கு எதிராக எப்போதும் சரிபார்க்கவும்.

  3. போட்டி சுமை மற்றும் வேலை நிலை
     நிலையான நியூமேடிக்: நிலையான தொடர் சரி

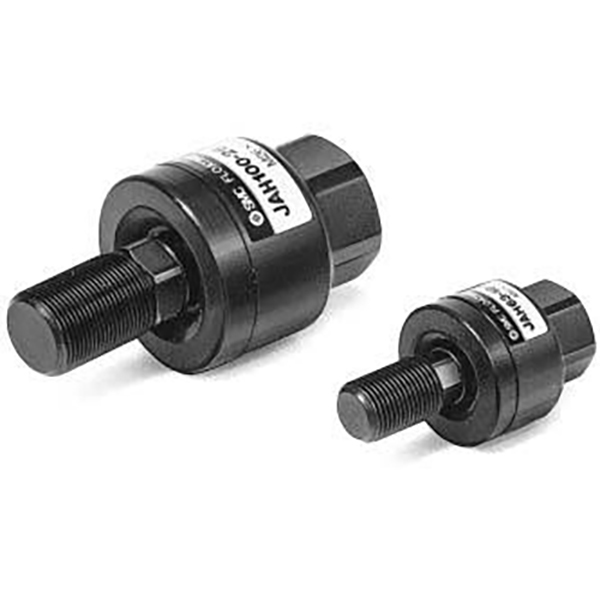

     ஹெவி லோட்  ஹைட்ராலிக்: பிரத்யேக ஹெவி-டூட்டி மிதக்கும் கூட்டு (சாதாரண JA அல்ல) தேர்வு செய்யவும்
     உயர் அதிர்வெண் பரிமாற்றம்: நீண்ட சேவை வாழ்க்கைக்கு தூசி கவர் பதிப்பை விரும்புங்கள்

6. நிறுவல் & செயல்பாட்டுக் குறிப்புகள்

     • பிஸ்டன் கம்பியில் த்ரெடிங் செய்வதற்கு முன் டஸ்ட் கேப்பை அகற்றி, தொப்பியை நசுக்குவதைத் தவிர்க்க, அசெம்பிளி செய்த பிறகு மீண்டும் நிறுவவும்.

     • சிறிய அளவிலான காற்றில்லா நூல் லாக்கரை நூல்களில் பயன்படுத்தவும். PTFE டேப் தடைசெய்யப்பட்டுள்ளது; குப்பைகள் பந்து மூட்டில் நெரிசல் ஏற்படலாம்.

     • குறிப்பிட்ட இறுக்கமான முறுக்குவிசையைப் பின்பற்றவும். அதிகமாக இறுக்குவது பந்து மூட்டைப் பூட்டி மிதக்கும் செயல்பாட்டை முடக்குகிறது.

     • ஒட்டாமல் இலவச இயக்கத்தை உறுதிப்படுத்த நிறுவலுக்குப் பிறகு கைமுறையாக ஆடுங்கள்.

7. SOLH மாற்று அறிக்கை

     SOLH JA/JB/JC/JS மிதக்கும் மூட்டுகள் SMC மாதிரி குறியீட்டு முறை, பரிமாணம் மற்றும் செயல்திறன் விவரக்குறிப்பு ஆகியவற்றை முழுமையாகப் பின்பற்றுகின்றன. இறக்குமதி செய்யப்பட்ட உதிரிபாகங்களுக்கான நேரடி டிராப்-இன் மாற்றீடு, போட்டி விலை நிர்ணயம் மற்றும் குறைந்த லீட் நேரத்துடன், வெகுஜன உபகரணச் செலவுக் குறைப்புக்கு ஏற்றது.
