KQ2W தொடர் நீட்டிக்கப்பட்ட ஆண் நூல் புஷ்-இன் எல்போ

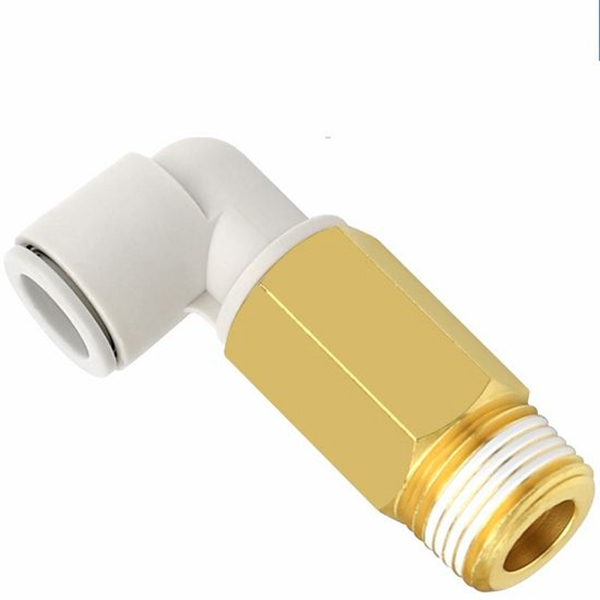

SOLH KQ2W தொடர் 90° நீட்டிக்கப்பட்ட ஆண் நூல் புஷ்-இன் எல்போ, SMC KQ2W சமமான நியூமேடிக் பொருத்துதல். விரிவாக்கப்பட்ட தண்டு வடிவமைப்பு சிலிண்டர்கள் மற்றும் வெற்றிட சுற்றுகளுக்கான இயந்திர குறுக்கீட்டை தீர்க்கிறது. PBT உடல் + நிக்கல் பூசப்பட்ட பித்தளை நூல், PU/PA குழாயை ஆதரிக்கிறது. ரிச்ஜ் டெக்னாலஜி நிலையான இருப்பு மற்றும் தன்னியக்க நியூமேடிக் குழாய் திட்டங்களுக்கான நம்பகமான உற்பத்தி.

SOLH KQ2W தொடர் 90° நீட்டிக்கப்பட்ட ஆண் நூல் புஷ்-இன் எல்போ | SMC KQ2W சமமான நியூமேடிக் பொருத்துதல்

பிராண்ட்: SOLH by Richge Technology | KQ2W நீட்டிக்கப்பட்ட L-வகை ஒன்-டச் எல்போ




1. தயாரிப்பு கண்ணோட்டம்

     KQ2W தொடர் என்பது SOLH KQ2 நியூமேடிக் ஃபிட்டிங் குடும்பத்தில் உள்ள L-வகை நீட்டிக்கப்பட்ட ஸ்டெம் புஷ்-இன் எல்போ ஆகும். 90° வலது கோணக் கட்டுமானம். ஒரு முனை ஆண் நூல் (இம்பீரியல் ஆர் டேப்பர் த்ரெட் / மெட்ரிக் எம் ஃபைன் த்ரெட்), மறு முனை PU/PA நியூமேடிக் ட்யூபிங் இன்செர்ஷனுக்கானது. தொடரில் குறைக்கப்படாத நீட்டிக்கப்பட்ட பதிப்பு KQ2Wxx-99, குழாய் நீளம் மற்றும் தடைகளைத் தவிர்ப்பதற்கான குழாய் இணைப்புக்கான இரு முனைகளும் அடங்கும்.

     முக்கிய நன்மை: விரிவாக்கப்பட்ட தண்டு வடிவமைப்பு நிறுவல் இடக் கட்டுப்பாடுகள் மற்றும் இயந்திர குறுக்கீடுகளை தீர்க்கிறது. ஒரு தொடுதல் அமைப்பு, கருவி இல்லாத குழாய் செருகல் & அகற்றுதல். பிளாஸ்டிக் உடல் + பித்தளை திரிக்கப்பட்ட பிரிவு, வயதான எதிர்ப்பு, நியூமேடிக் மற்றும் வெற்றிட சுற்றுகளுடன் இணக்கமானது. வெளிநாட்டு திட்டங்களுக்கான SMC KQ2W தொடருக்கான நேரடி இறக்குமதி மாற்று.


2. மாதிரி குறியீடு விளக்கம்

  வடிவம்: KQ2W □□ - □□S

     KQ2W: L-வகை நீட்டிக்கப்பட்ட முழங்கைக்கான தொடர் குறியீடு

     □□: குழாய் வெளிப்புற விட்டம் ΦD (02=2mm,23=3.2mm,04=4mm,06=6mm,08=8mm,10=10mm,12=12mm,16=16mm)

     பின்னொட்டு:01S02S/03S/04S: இம்பீரியல் R ஆண் நூல் (1/8",1/4",3/8",1/2")

     M3GM5: மெட்ரிக் ஆண் நூல் M3×0.5 / M5×0.8
     -99: குறைக்காத நீட்டிக்கப்பட்ட பதிப்பு, இரண்டு முனைகளும் ஒரே விட்டம் கொண்ட குழாய் இணைப்பு, நூல் இல்லை


3. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள் & பொருள்

பொருள்

அளவுரு

உடல் பொருள்

PBT பொறியியல் பிளாஸ்டிக், உயர் தாக்க எதிர்ப்பு

நூல் பிரிவு

துருவைத் தடுக்க நிக்கல் முலாம் பூசப்பட்ட பித்தளை

முத்திரை பொருள்

NBR நைட்ரைல் ரப்பர்

இணக்கமான குழாய்

PU குழாய், PA நைலான் நியூமேடிக் குழாய்

வேலை அழுத்தம்

0~1.0MPa, வெற்றிடத்திற்குப் பொருந்தும்

இயக்க வெப்பநிலை

-20℃ ~ +60℃

இணைப்பு முறை

புஷ்-இன்; குழாயைச் செருக அல்லது பிரிக்க வெளியீட்டு வளையத்தை அழுத்தவும்


4. முழு மாதிரி பட்டியல்

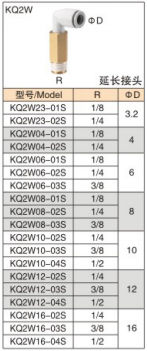

4.1 இம்பீரியல் ஆர் நூல் பதிப்பு (பித்தளை ஆண் நூல்)

மாதிரி

ஆண் நூல் ஆர்

குழாய் ΦD

KQ2W23-01S

R1/8

3.2

KQ2W23-02S

R1/4

3.2

KQ2W04-01S

R1/8

4

KQ2W04-02S

R1/4

4

KQ2W06-01S

R1/8

6

KQ2W06-02S

R1/4

6

KQ2W06-03S

R3/8

6

KQ2W08-01S

R1/8

8

KQ2W08-02S

R1/4

8

KQ2W08-03S

R3/8

8

KQ2W10-02S

R1/4

10

KQ2W10-03S

R3/8

10

KQ2W10-04S

R1/2

10

KQ2W12-02S

R1/4

12

KQ2W12-03S

R3/8

12

KQ2W12-04S

R1/2

12

KQ2W16-02S

R1/4

16

KQ2W16-03S

R3/8

16

KQ2W16-04S

R1/2

16

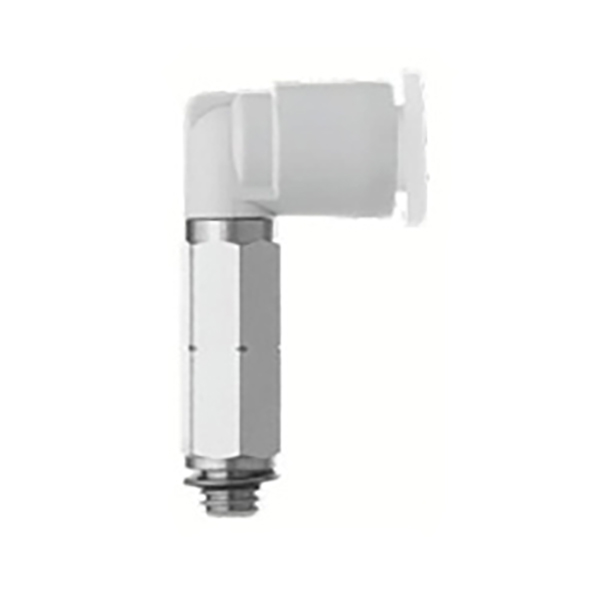

4.2 மெட்ரிக் எம் நூல் பதிப்பு

மாதிரி

ஆண் நூல்

குழாய் ΦD

KQ2W02-M3G

M3×0.5

2

KQ2W02-M5

M5×0.8

2

KQ2W23-M3G

M3×0.5

3.2

KQ2W23-M5

M5×0.8

3.2

KQ2W04-M3G

M3×0.5

4

KQ2W04-M5

M5×0.8

4

KQ2W06-M5

M5×0.8

6

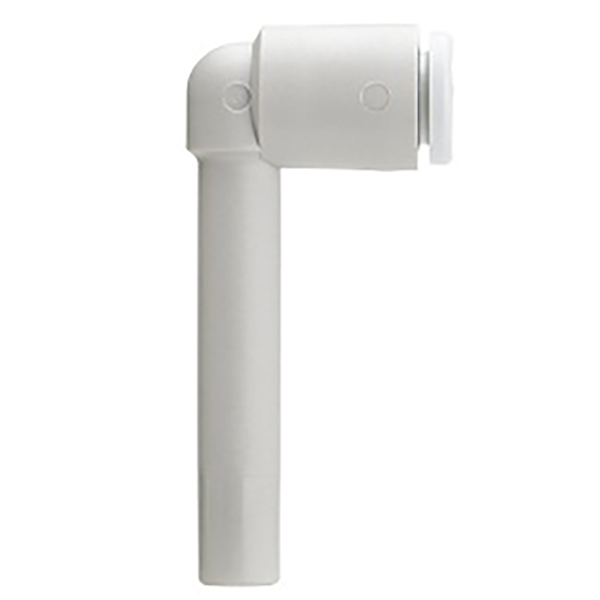

4.3 குறைக்காத விரிவாக்கப்பட்ட பதிப்பு (குழாயிலிருந்து குழாய், நூல் இல்லை)

மாதிரி

போர்ட் 1 ΦD

போர்ட் 2 ΦD

KQ2W23-99

3.2

3.2

KQ2W04-99

4

4

KQ2W06-99

6

6

KQ2W08-99

8

8

KQ2W10-99

10

10

KQ2W12-99

12

12


5. விண்ணப்ப காட்சிகள்

     • சிலிண்டர்கள், வெற்றிட ஜெனரேட்டர்கள் மற்றும் சோலனாய்டு வால்வுகளுக்கான இயந்திர குறுக்கீட்டைத் தவிர்க்கவும்; பைப்லைன் திசையை நீட்டிக்கவும் திருப்பிவிடவும்

     • கச்சிதமான ஆட்டோமேஷன் கோடுகளில் ரோபோடிக் வெற்றிட உறிஞ்சும் கோப்பை சுற்றுகளுக்கு 90° நீட்டிக்கப்பட்ட குழாய் ரூட்டிங்

     • அசல் SMC KQ2W க்கு நேரடி மாற்றீடு, செலவுக் குறைப்புக்கான இறக்குமதி மாற்றீடு


6. நிறுவல் குறிப்புகள்

      • குழாய்களை செங்குத்தாகவும் தட்டையாகவும் வெட்டி, சீல் செய்வதற்கு உத்தரவாதம் அளிக்க, கீழே இருந்து முழுமையாக செருகவும்.

     • PTFE டேப்பை நூல்களில் சுற்றலாம்; பொருத்தப்பட்ட உடலில் விரிசல் ஏற்படுவதைத் தடுக்க நூல்களை அதிகமாக இறுக்க வேண்டாம்.

     • குழாய் அகற்றுதல்: வெள்ளை வெளியீட்டு வளையத்தை அழுத்தி, குழாயை ஒரே நேரத்தில் வெளியே இழுக்கவும்.
