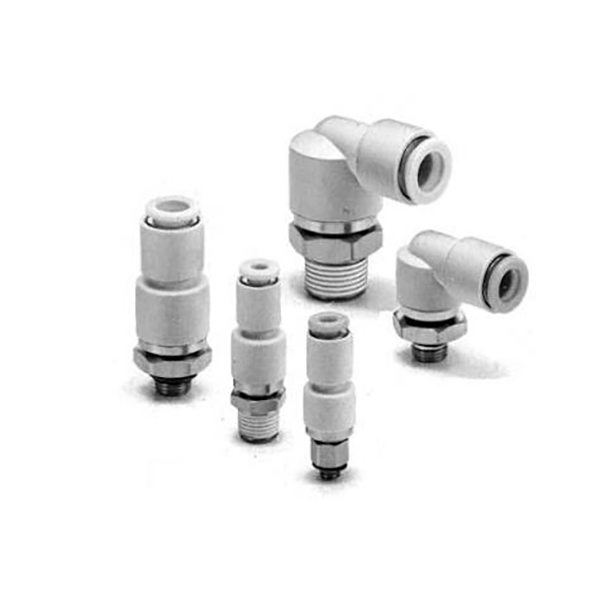

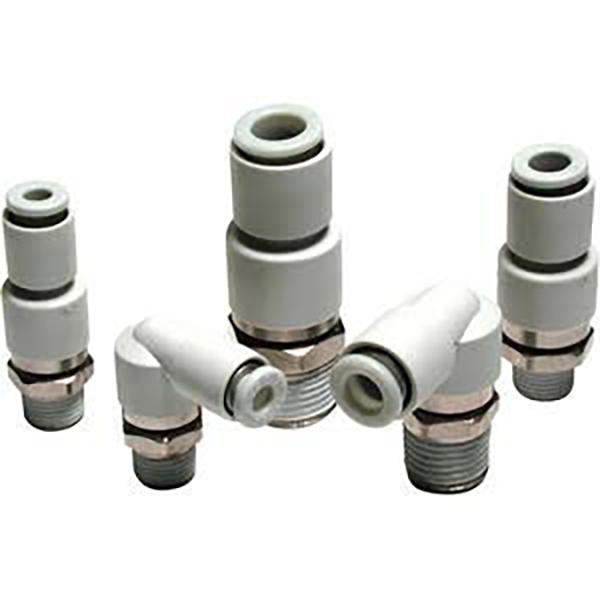

KS / KX தொடர் ஸ்விவல் ரோட்டரி புஷ்-இன் பொருத்துதல்கள்

SOLH KS / KX தொடர் ஸ்விவல் ரோட்டரி புஷ்-இன் பொருத்துதல்கள்

பிராண்ட்: SOLH by Richge Technology | 360° சுழலும் நியூமேடிக் ரோட்டரி யூனியன்

1. தயாரிப்பு கண்ணோட்டம்

  KS / KX தொடர்கள் என்பது 360° தொடர்ச்சியான சுழற்சிக்காக வடிவமைக்கப்பட்ட ரோட்டரி ஸ்விவல் புஷ்-இன் பொருத்துதல்கள் மற்றும் ரோபோடிக் கையாளுபவர்கள், ரோட்டரி டேபிள்கள் மற்றும் ஊசலாடும் சிலிண்டர் முனைகள் போன்ற ஊசலாடும் பயன்பாடுகள். அவை இயக்கத்தின் போது காற்றுக் குழாய்கள் சிக்குதல், முறுக்குதல் அல்லது இழுக்கப்படுவதைத் தடுக்கின்றன.

     • கே.எஸ் = நிலையான சுழல் வகை (ஒற்றை பந்து தாங்கி)

     • KX = அதிவேக சுழல் வகை (இரட்டை பந்து தாங்கு உருளைகள்)

2. முக்கிய வேறுபாடு: KS vs KX

     • கே.எஸ் நிலையான வகை: ஒற்றை பந்து தாங்கி, குறைந்த முறுக்கு. அதிகபட்ச வேகம்: 500 rpm (φ4/φ6), 400 rpm (φ8), 300 rpm (φ10), 250 rpm (φ12). நடுத்தர-குறைந்த வேக அலைவு மற்றும் இடைப்பட்ட சுழற்சிக்கு ஏற்றது.

     • KX அதிவேக வகை: இரட்டை பந்து தாங்கு உருளைகள், அல்ட்ரா-லோ டார்க், மென்மையான சுழற்சி. அதிகபட்ச வேகம்: 1500 rpm (φ4/φ6), 1200 rpm (φ8), 1000 rpm (φ10/φ12). தொடர்ச்சியான அதிவேக சுழற்சி மற்றும் அடிக்கடி ஊசலாடுவதற்கு ஏற்றது.

3. முக்கிய அம்சங்கள்

     • ✅ 360° இலவச சுழற்சி: பில்ட்-இன் பேரிங் அசெம்பிளி குழாய் முடிச்சு மற்றும் சுழலும் முனைகளில் முறுக்குவதை நீக்குகிறது.

     • ✅ குறைந்த சுழற்சி முறுக்கு: 0.006 மட்டுமே～0.5 MPa இல் 0.022 N·m, இயக்க அச்சுகளில் குறைந்தபட்ச கூடுதல் சுமை.

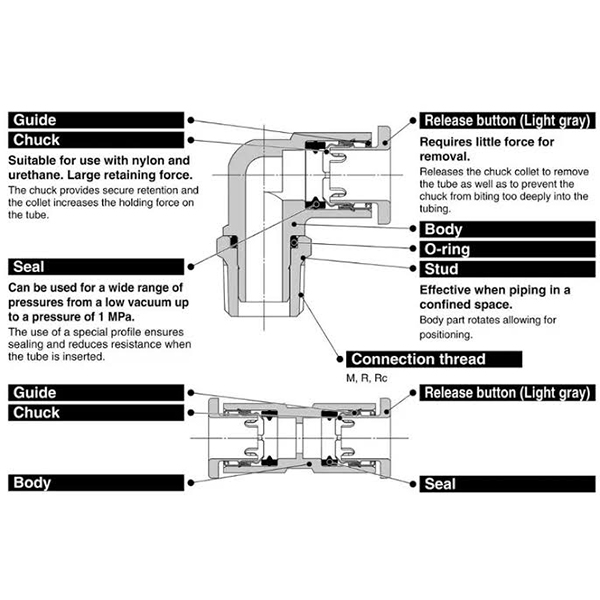

     • ✅ எதிர்ப்பு சுழற்சி உள் கட்டமைப்பு: குழாய்கள் பொருத்துதலுடன் சேர்ந்து சுழலுவதைத் தடுக்கிறது மற்றும் குழாய் சேவை வாழ்க்கையை நீட்டிக்கிறது.

     • ✅ செம்பு இல்லாத கட்டுமானம்: எலெக்ட்ரோலெஸ் நிக்கல் முலாம், செம்பு-தடுக்கப்பட்ட சூழல்களில் பயன்படுத்தக்கூடியது (குறைக்கடத்தி, உணவு பதப்படுத்துதல், மருத்துவம்).

     • ✅ புஷ்-டு-இணைப்பு: φ4/φ6/φ8/φ10/φ12 PU, நைலான் & மென்மையான நைலான் குழாய்களுடன் இணக்கமானது. செருகும் போது தானாக பூட்டு, விரைவான வெளியீட்டிற்கு காலரை அழுத்தவும்.

     • ✅ வெற்றிட இணக்கமானது: −100 kPa ~ 1.0 MPa (சிறிய உள்ளார்ந்த கசிவு காரணமாக முக்கியமான வெற்றிடத்தை வைத்திருக்க பரிந்துரைக்கப்படவில்லை).

     • ✅ நூல் முன் பூசப்பட்ட சீலண்ட் (S பின்னொட்டு): நிலையான விருப்பம்; நிறுவலின் போது PTFE டேப் தேவையில்லை.

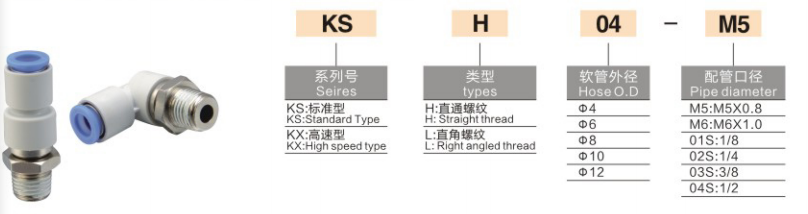

4. மாதிரி பெயரிடுதல் & எடுத்துக்காட்டுகள்

  கே.எஸ் நிலையான தொடர்

     • கே.எஸ்H06-02S: நேராக (H), φ6 குழாய், R1/4 நூல், முன் பயன்படுத்தப்பட்ட சீலண்ட் (S)

     • கே.எஸ்L08-01S: முழங்கை (L), φ8 குழாய், R1/8 நூல், முன் பயன்படுத்தப்பட்ட சீலண்ட் (S)

  KX அதிவேக தொடர்

     • KXH04-M5: நேராக (H), φ4 குழாய், M5×0.8 மெட்ரிக் நூல்

     • KXL10-03S: முழங்கை (L), φ10 குழாய், R3/8 நூல், முன் பயன்படுத்தப்பட்ட சீலண்ட் (S)

  பெயரிடும் விதி

5. தொழில்நுட்ப விவரக்குறிப்புகள்

பொதுவான அளவுருக்கள்

சுழற்சி முறுக்கு @ 0.5 MPa (N·m)

அதிகபட்ச சுழலும் வேகம் (rpm)

6. விண்ணப்ப காட்சிகள்

     1. ரோபோ மணிக்கட்டு / மூட்டு: சுழலும் ரோபோ எண்ட் எஃபெக்டர்களில் குழாய் சிக்கலைத் தடுக்கவும்.

     2. ரோட்டரி குறியீட்டு அட்டவணைகள்: அதிவேக டர்ன்டேபிள்களுக்கான தொடர்ச்சியான 360° காற்று வழங்கல்.

     3. ஊசலாடும் சிலிண்டர் முனைகள்: ஏர் லைன்களில் முறுக்கு அழுத்தத்தை வெளியிட ராக்கர் & ஃபிளிப் பொறிமுறைகள்.

     4. பொது ஆட்டோமேஷன்: அடிக்கடி அலைவு மற்றும் இடைப்பட்ட சுழற்சி கொண்ட நியூமேடிக் அலகுகள்.

7. KS / KX vs சாதாரண KQ புஷ்-இன் பொருத்துதல்கள்

8. தேர்வு வழிகாட்டி

     • குறைந்த வேக அலைவு (≤500 rpm) →கே.எஸ், சிறந்த செலவு-செயல்திறன்

     • தொடர்ச்சியான அதிவேக சுழற்சி (>500 rpm) →KX, நீண்ட சேவை வாழ்க்கைக்கு இரட்டை தாங்கி

     • செப்பு இல்லாத & வெற்றிட உணர்திறன் சூழல்கள் → KS / KX ஐ விரும்பு
