காற்று சிலிண்டர்

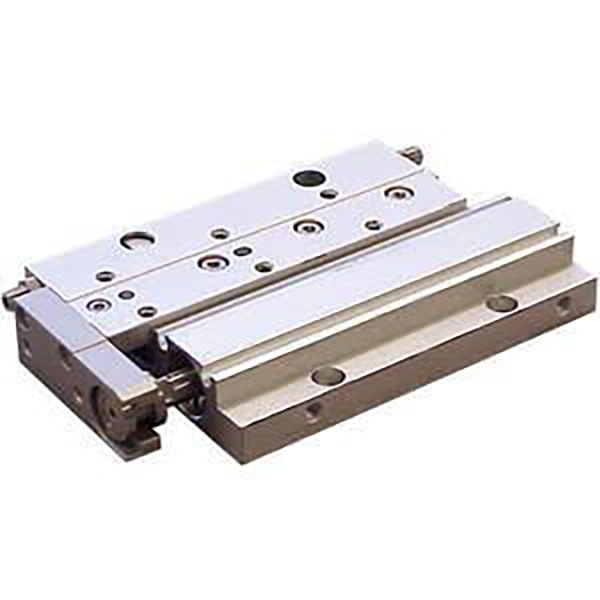

SOLH Richge MXF அல்ட்ரா-தின் உயர்-விறைப்பு நியூமேடிக் ஸ்லைடு அட்டவணை SMC MXF தொடருடன் ஒன்றுக்கொன்று மாறக்கூடியது. சிலிண்டர் மற்றும் கிராஸ் ரோலர் வழிகாட்டி இணையாக அமைக்கப்பட்டுள்ளது, சமமான MXS மாடல்களுடன் ஒப்பிடும்போது உடல் உயரம் 40% குறைக்கப்பட்டுள்ளது, குறைந்த செங்குத்து அனுமதியுடன் ஆட்டோமேஷன் கருவிகளுக்கு ஏற்றது. பொருத்துதல் பின் துளைகள், மீண்டும் பொருத்துதல் துல்லியம் ±0.02mm, துளை அளவுகள் φ8~20mm மற்றும் அதிகபட்ச நிலையான ஸ்ட்ரோக் 100mm உடன் மேல் மற்றும் கீழ் இரட்டை மவுண்டிங் ஆதரிக்கிறது. ஸ்டாண்டர்ட், விருப்பமான X10/X11 ஸ்ட்ரோக் அட்ஜஸ்டர்கள் மற்றும் ஹைட்ராலிக் பஃபர்களாக டூயல்-எண்ட் பாலியூரிதீன் பஃபர்கள் பொருத்தப்பட்டுள்ளன. உள்ளமைக்கப்பட்ட காந்தம் காந்த சுவிட்சுகளுடன் வேலை செய்கிறது மற்றும் எண்ணெய் இல்லாத நீண்ட சுழற்சி செயல்பாட்டை செயல்படுத்துகிறது. 3C மாட்யூல் கையாளுதல், துல்லியமாக அழுத்துதல் மற்றும் ஸ்டேஷன் மாறுதல் போன்ற நடுத்தர-சுமை லாங்-ஸ்ட்ரோக் பரிமாற்றத்திற்கு பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MY1B இயந்திரத்தனமாக இணைக்கப்பட்ட அடிப்படை கம்பியில்லா சிலிண்டர் தொடர்புடைய SMC மாதிரிகளுடன் முழு பரிமாற்றத்தை அடைகிறது. உள் சீல் பெல்ட் மற்றும் வெளிப்புற தூசி-தடுப்பு பெல்ட் பொருத்தப்பட்ட, இது வெளிப்புற பிஸ்டன் கம்பியை ரத்து செய்கிறது, அதன் ஒட்டுமொத்த நிறுவல் நீளம் பயனுள்ள பக்கவாதத்திற்கு அருகில் உள்ளது மற்றும் டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது 50% தளவமைப்பு இடத்தை சேமிக்கிறது. துளை அளவுகள் φ10 முதல் 100 மிமீ வரை இருக்கும், அதிகபட்ச ஸ்ட்ரோக் 5000 மிமீ வரை இருக்கும். ஸ்லைடு அட்டவணையானது பிஸ்டனுடன் சிறந்த வளைக்கும் எதிர்ப்பைக் கொண்டு கடுமையாக இணைக்கப்பட்டுள்ளது, இது ஒளி சுமைகளின் கீழ் துணை வழிகாட்டிகள் இல்லாமல் நேரடி சுமை ஏற்றத்தை அனுமதிக்கிறது. நான்கு திசை குழாய் (முன், பின், பக்க, கீழ்) உள்ளது; φ25~40 மாதிரிகள் 17% எடை குறைப்பை உணர்கின்றன. விருப்பமான வெளிப்புற ஹைட்ராலிக் பஃபர்கள் மற்றும் டூயல்-எண்ட் ஸ்ட்ரோக் அட்ஜஸ்டர்களுடன் நிலையான உள்ளமைக்கப்பட்ட அனுசரிப்பு காற்று குஷன்கள் பொருத்தப்பட்டுள்ளன. முன் முன்பதிவு செய்யப்பட்ட பள்ளங்கள் D-M9 தொடர் காந்த சுவிட்சுகளுக்கு பொருந்தும், மேலும் சுத்தமான பட்டறைகளுக்கு எண்ணெய் இல்லாத செயல்பாடு துணைபுரிகிறது. சுமை திறன் மூலம் வகைப்படுத்தப்படுகிறது: லைட் டூட்டிக்கு φ10~20, நடுத்தர-லைட் டூட்டிக்கு φ25~40, நடுத்தர டூட்டிக்கு φ50~63, ஹெவி டியூட்டிக்கு φ80~100. தொலைதூரப் பொருள் கடத்தல், தானியங்கி கதவு இயக்கம், எந்திரத்தில் கனமான பணிப்பொருளை மாற்றுதல் மற்றும் நீண்ட ஸ்ட்ரோக் பொருத்துதல் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

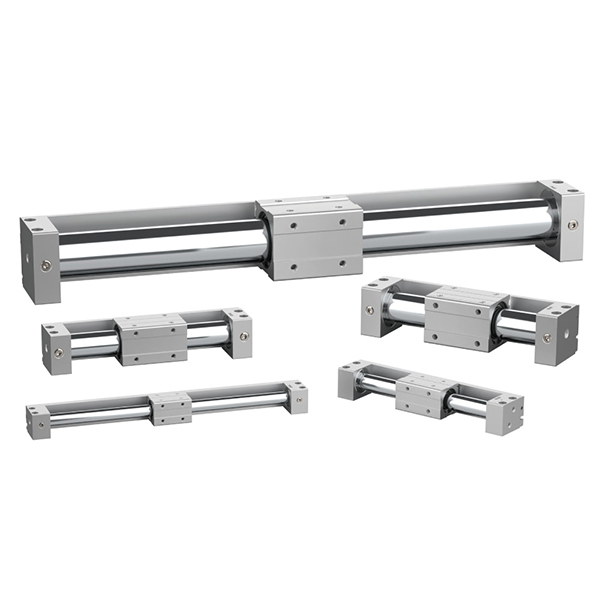

SOLH CY3 மேக்னடிக் கப்ளிங் ராட்லெஸ் சிலிண்டர் என்பது SMC சகாக்களுடன் முழு பரிமாண பரிமாற்றம் கொண்ட CY1 தொடரின் மேம்படுத்தப்பட்ட பதிப்பாகும். பூஜ்ஜிய காற்று கசிவு மற்றும் மாசுபடாத செயல்பாட்டை அடைவதற்கு முழுமையாக மூடப்பட்ட பீப்பாயின் உள்ளே உள்ள உள் பிஸ்டன் மற்றும் வெளிப்புற ஸ்லைடு வண்டிக்கு இடையே தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கியை இது ஏற்றுக்கொள்கிறது. துளை அளவுகள் φ6 முதல் φ63 மிமீ வரை அதிகபட்ச பக்கவாதம் 5000 மிமீ வரை இருக்கும், வழக்கமான டை ராட் சிலிண்டர்களுடன் ஒப்பிடும்போது நிறுவல் கால்தடத்தை 50% குறைக்கிறது. இரண்டு வகைகள் உள்ளன: CY3B அடிப்படை வகைக்கு இறுதி அடைப்புக்குறிகள் மற்றும் விசித்திரமான சுமை மற்றும் காந்த துண்டிப்பைத் தவிர்க்க வெளிப்புற வழிகாட்டிகள் தேவைப்படுகின்றன; CY3R நேரடி-மவுண்ட் பதிப்பு, கூடுதல் மவுண்டிங் இடத்தைச் சேமிப்பதற்காக நேரடியாக உபகரணத் தளத்தில் சரி செய்யப்பட்டது. நீளமான உடைகள்-எதிர்ப்பு வளையங்கள் குறைந்தபட்ச வேலை அழுத்தத்தை 0.12 MPa ஆக குறைக்கின்றன. நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, மேலும் விருப்பமான X160 அதிவேக பதிப்பு அதிகபட்சமாக 1500 மிமீ/வி வேகத்தை ஆதரிக்கிறது. முன்-செட் ஸ்லாட்டுகள் நிலை பின்னூட்டத்திற்கு D-M9 காந்த சுவிட்சுகளுக்கு இடமளிக்கின்றன. நிலையான எண்ணெய் இல்லாத செயல்பாடு, குறைக்கடத்திகள், மின்னணுவியல், மருத்துவம் மற்றும் உணவுத் தொழில்களுக்கான தூசி இல்லாத பட்டறைகளுக்குப் பொருந்தும். இது 0.5 கிலோ முதல் 40 கிலோ வரையிலான எடையை 0.5 கிலோ முதல் 40 கிலோ வரையிலான சுமைகளைக் கையாளுகிறது.

SOLH CY1 தொடர் என்பது ஒரு உன்னதமான பொருளாதார காந்த இணைப்பு கம்பியில்லா சிலிண்டர் ஆகும், இது மேம்படுத்தப்பட்ட CY3 தொடரின் முன்னோடி, அசல் SMC CY1 தயாரிப்புகளுடன் முழுமையாக பரிமாணமாக மாறக்கூடியது. இது தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கி மற்றும் பூஜ்ஜிய காற்று கசிவுடன் முழுமையாக மூடப்பட்ட பீப்பாய் அமைப்பை ஏற்றுக்கொள்கிறது. துளை அளவுகள் φ6 முதல் 63 மிமீ வரை, ஸ்டாண்டர்ட் ஸ்ட்ரோக் 1000 மிமீ வரை மற்றும் அதிகபட்சமாக நீட்டிக்கப்பட்ட ஸ்ட்ரோக் 1500 மிமீ சிறந்த செலவு செயல்திறன். ஐந்து கட்டமைப்பு பதிப்புகள் கிடைக்கின்றன: வெளிப்புற வழிகாட்டிகள் மற்றும் இறுதி அடைப்புக்குறிகள் தேவைப்படும் CY1B அடிப்படை வகை; கூடுதல் வழிகாட்டிகள் இல்லாமல் ஒளி சுமைகளுக்கு உள்ளமைக்கப்பட்ட நெகிழ் தாங்கு உருளைகள் கொண்ட CY1S; மென்மையான உயர் அதிர்வெண் பரிமாற்றத்திற்கான CY1L பந்து தாங்கி வகை; CY1H உயர்-துல்லியமான மாதிரி ± 0.02mm மீண்டும் மீண்டும் பொருத்துதல் துல்லியத்தை அடைகிறது; CY1F குறைந்த சுயவிவர வகை, குறுகிய செங்குத்து நிறுவல் இடத்திற்கு 29% குறைக்கப்பட்ட ஒட்டுமொத்த உயரம். குறைந்தபட்ச தொடக்க அழுத்தம் 0.18MPa ஆகும், இது நிலையான இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் விருப்பமான வெளிப்புற ஹைட்ராலிக் பஃபர்களுடன் பொருத்தப்பட்டுள்ளது, நிலை சமிக்ஞை கருத்துக்கு D-M9 மற்றும் D-A9 காந்த சுவிட்சுகளுடன் இணக்கமானது. இது CY3 தொடரை விட குறைவாக செலவாகும் மற்றும் 0.5kg முதல் 40kg வரை எடையுள்ள க்ளீன்-ரூம் மெட்டீரியல் டிரான்ஸ்ஃபர், ப்ரொடெக்டிவ் டோர் டிரைவிங் மற்றும் நடுத்தர-நீண்ட தூர பணிப்பகுதி போக்குவரத்து உள்ளிட்ட பட்ஜெட்-வரையறுக்கப்பட்ட வழக்கமான ஆட்டோமேஷனுக்கான செலவு குறைந்த தேர்வாக செயல்படுகிறது.

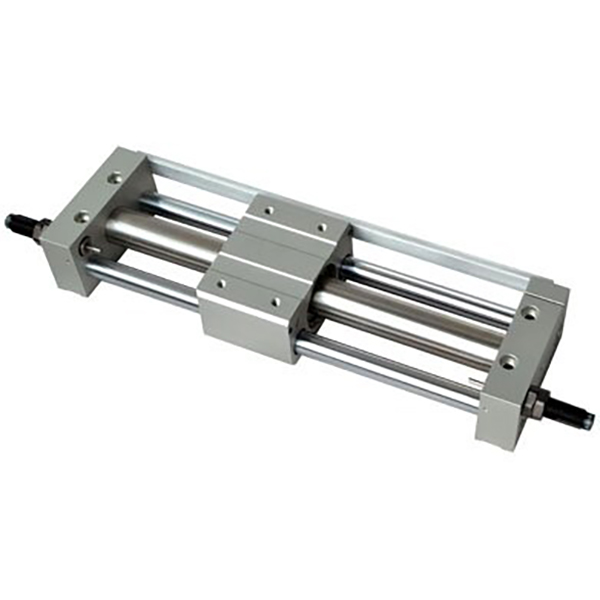

SOLH RM தொடர் காந்த இணைப்பு கம்பியில்லா சிலிண்டர் ஏர்டாக் சகாக்களுடன் பரிமாறிக்கொள்ளும் வகையில் வடிவமைக்கப்பட்டுள்ளது. இது தொடர்பு இல்லாத காந்த ஒத்திசைவு இயக்கி மற்றும் பூஜ்ஜிய கசிவு மற்றும் தூசி இல்லாத செயல்பாட்டிற்கான முழுமையாக மூடப்பட்ட பீப்பாய் கட்டமைப்பை ஏற்றுக்கொள்கிறது, இது மின்னணுவியல், மருத்துவம் மற்றும் உணவுத் தொழில்களின் எண்ணெய் இல்லாத சுத்தமான சூழல்களுக்கு ஏற்றது. துளை அளவுகள் φ10 முதல் φ40 மிமீ வரை அதிகபட்ச ஸ்ட்ரோக் 2000 மிமீ வரை இருக்கும், பரந்த தொழில்துறை வெப்பநிலை வரம்பில் -20℃~70℃ மற்றும் குறைந்தபட்ச தொடக்க அழுத்தம் 0.15 MPa கொண்டு இயங்குகிறது. நான்கு கட்டமைப்பு மாறுபாடுகள் கிடைக்கின்றன: குறைந்த செலவில் வெளிப்புற தண்டவாளங்கள் மற்றும் இறுதி அடைப்புக்குறிகள் தேவைப்படும் உள்ளமைக்கப்பட்ட வழிகாட்டிகள் இல்லாமல் RMS அடிப்படை வகை; RMT நிலையான வகை இரட்டை வழிகாட்டி கம்பிகள் மற்றும் நெகிழ் தாங்கு உருளைகளுடன் ஒருங்கிணைக்கப்பட்டு, எளிதாக நிறுவுவதற்கு கூடுதல் வழிகாட்டிகள் இல்லாமல் சாதாரண பக்கவாட்டு சுமைகளை எதிர்க்கும்; RMTL துல்லியமான பதிப்பு, ± 0.1மிமீ மீண்டும் மீண்டும் பொருத்துதல் துல்லியத்தை அடையும் நீட்டிக்கப்பட்ட உயர்-துல்லிய வழிகாட்டி கம்பிகள்; RMH ஹெவி-டூட்டி வலுவூட்டப்பட்ட ஸ்லைடு வகை, சுதந்திரமான சுமை தாங்குவதற்கான வலுவான எதிர்ப்பு-திருப்பல் திறன் கொண்டது. நிலையான டூயல்-எண்ட் ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, விருப்பமான அனுசரிப்பு பஃபர்கள் மற்றும் 500 மிமீ/வி வரை நிலையான இயக்கத்திற்கான வெளிப்புற ஹைட்ராலிக் பஃபர்கள். நிலை சிக்னல் பின்னூட்டத்திற்கான விருப்ப காந்த சுவிட்ச் கருவிகள் D-M9 சென்சார்களுடன் பொருந்துகின்றன. உள்ளமைக்கப்பட்ட வழிகாட்டுதல் கட்டமைப்புகள் வெளிப்புற நேரியல் வழிகாட்டிகளின் கூடுதல் கொள்முதல் மற்றும் அசெம்பிளி செலவுகளைக் குறைக்கின்றன. இது SMC CY1 மற்றும் CY3 தொடர்களுக்கு எதிராக சிறந்த செலவு செயல்திறனை வழங்குகிறது, இது நீண்ட தூர பொருள் கடத்தல், பாதுகாப்பு கதவு இயக்கம் மற்றும் நடுத்தர பட்ஜெட் தானியங்கு உற்பத்தி வரிகளில் வழக்கமான டை ராட் சிலிண்டர்களை இட-சேமிப்பு மறுசீரமைப்பு ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

SOLH MGJ அல்ட்ரா-காம்பாக்ட் மினி கைடு ராட் சிலிண்டர் SMC நிலையான தயாரிப்புகளுடன் முழுமையாக மாறக்கூடியது, இது மினியேச்சர் ஆட்டோமேஷனுக்காக பிரத்தியேகமாக உருவாக்கப்பட்டது. இது 5 மிமீ முதல் 20 மிமீ வரையிலான அல்ட்ரா ஷார்ட் ஸ்ட்ரோக்குகளுடன் φ6 மிமீ மற்றும் φ10 மிமீ இரண்டு சிறிய துளை அளவுகளை மட்டுமே வழங்குகிறது. உள்ளமைக்கப்பட்ட இரட்டை வழிகாட்டி தண்டுகள் மற்றும் ஒருங்கிணைக்கப்பட்ட வழிகாட்டி சட்டகம் ±0.1°க்குள் அதி-துல்லியமான சுழல் எதிர்ப்பு செயல்திறனை வழங்குகின்றன. மிகவும் இலகுரக அமைப்பு MGJ6-5 மாடலுக்கு வெறும் 27.3 கிராம் எடையைக் கொண்டுள்ளது. இரட்டை மவுண்டிங் மேற்பரப்புகள் (கீழ் மற்றும் பின்புறம்) மற்றும் ஒற்றை-பக்க மையப்படுத்தப்பட்ட குழாய் மற்றும் வயரிங் ஆகியவை அடர்த்தியான பல-சிலிண்டர் ஏற்பாட்டிற்கு நேர்த்தியான அமைப்பை எளிதாக்குகின்றன. இரட்டை-இறுதி ரப்பர் பஃபர்களுடன் எண்ணெய் இல்லாத பராமரிப்பு-இல்லாத கட்டமைப்பை ஏற்றுக்கொள்வது, இது -10℃~60℃க்குள் நிலையான உயர் அதிர்வெண் பரிமாற்றத்தை ஆதரிக்கிறது. துல்லியமான எலக்ட்ரானிக் பாகங்கள் கிளாம்பிங், பிசிபி பொசிஷனிங், மருத்துவ சாதனங்களின் மினியேச்சர் வால்வு ஆக்சுவேஷன், மாதிரி ஊசி தூக்குதல், செமிகண்டக்டர் கிளீன் பட்டறைகளில் மைக்ரோ டிஸ்ப்ளேஸ்மென்ட் சரிசெய்தல் மற்றும் ஆப்டிகல் லென்ஸ்களின் ஃபைன் டியூனிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. நிலையான எம்ஜிபி காம்பாக்ட் சிலிண்டர்களுடன் ஒப்பிடுகையில், இது ஒட்டுமொத்த பரிமாணத்தை வெகுவாகக் குறைக்கிறது, மிகச்சரியான திருப்திகரமான மைக்ரோ உந்துதல், வரையறுக்கப்பட்ட நிறுவல் இடம் மற்றும் மினியேச்சர் ஆட்டோமேஷனின் உயர்-துல்லியமான எதிர்ப்பு சுழற்சி நிலைப்படுத்தல் கோரிக்கைகளை கொண்டுள்ளது.

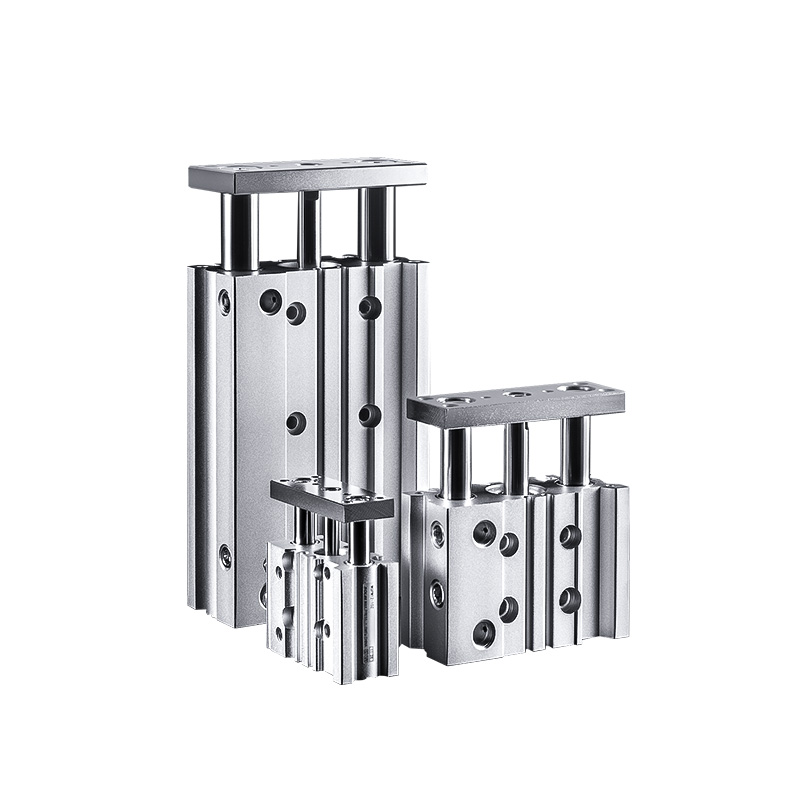

SOLH MGP வரிசை மெல்லிய கச்சிதமான வழிகாட்டி கம்பி சிலிண்டர் உண்மையான SMC தயாரிப்புகளுடன் பரிமாணமாக மாறக்கூடியது. இது சிலிண்டர் பீப்பாய், இரட்டை வழிகாட்டி கம்பிகள் மற்றும் துல்லியமான தாங்கு உருளைகள் ஆகியவற்றின் ஒருங்கிணைந்த கட்டமைப்பை ஏற்றுக்கொள்கிறது, மேலும் வெளிப்புற வழிகாட்டும் பாகங்கள் இல்லாமல் உள்ளமைக்கப்பட்ட முறுக்கு எதிர்ப்பு மற்றும் சக்திவாய்ந்த பக்கவாட்டு சுமை திறன் கொண்டது. வழக்கமான சிலிண்டர்களுடன் ஒப்பிடும்போது அதன் தட்டையான மெலிதான அமைப்பு 17%~24% எடையைக் குறைக்கிறது, அழுத்துதல், பொருத்துதல், தூக்குதல் மற்றும் பணிப்பகுதி பரிமாற்றம் போன்ற சிறிய தன்னியக்க செயல்பாடுகளுக்கு மிகவும் பொருத்தமானது. தாங்கு உருளைகளால் வகைப்படுத்தப்பட்ட மூன்று துணை வகைகள் பல்வேறு வேலை நிலைமைகளை உள்ளடக்கியது: உலோக நெகிழ் புஷிங்ஸுடன் கூடிய MGPM, அதிக பக்கவாட்டு சுமைகள் மற்றும் தூசி நிறைந்த குறைந்த-வேக சுழற்சி வேலைகளுக்கு சிறந்த உடைகள் எதிர்ப்பு மற்றும் தூசி எதிர்ப்பு செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளது; MGPL பந்து புஷிங்ஸ் அதி-குறைந்த உராய்வு மற்றும் அதிவேக அடிக்கடி பரிமாற்றத்திற்கான மென்மையான இயக்கத்தை வழங்குகிறது; MGPA பூஜ்ஜிய-கிளியரன்ஸ் உயர்-துல்லியமான பந்து தாங்கு உருளைகள் துல்லியமான பொருத்துதல் மற்றும் அளவுத்திருத்தத்திற்காக ±0.01mm வரை சுழற்சி எதிர்ப்பு துல்லியத்தை அடைகின்றன. துளை அளவுகள் φ12 முதல் 100 மிமீ வரை 5~300 மிமீ நிலையான ஸ்ட்ரோக்குகளுடன் இருக்கும். ஸ்டாண்டர்ட் டூயல்-எண்ட் ரப்பர் பஃபர்கள் பொருத்தப்பட்டுள்ளன, அதே சமயம் AZ ஏர் குஷன் பஃபர்கள் அதிவேக ஹெவி-டூட்டி இயக்கத்தின் போது கடுமையான தாக்கத்தை உறிஞ்சுவதற்கு 20 மிமீக்கு மேல் உள்ள துளைகளுக்கு விருப்பமானவை. உள்ளமைக்கப்பட்ட ஸ்லாட்டுகள் டி-எம்9, ஏ93 காந்த சுவிட்சுகளை நேர்த்தியான வயரிங் கூடுதல் அடைப்புக்குறிகள் இல்லாமல் நேரடியாக நிறுவுவதை ஆதரிக்கின்றன. இயக்க அழுத்தம் 0.12 MPa இலிருந்து 1.0 MPa வரை இருக்கும், சுற்றுப்புற வெப்பநிலை -10℃~60℃ இன் குறைந்தபட்ச இயக்க அழுத்தம் 0.1 MPa. எலக்ட்ரானிக் பிசிபி பொசிஷனிங் & பிரஸ்ஸிங், இன்ஸ்பெக்ஷன் ஜிக் லிஃப்டிங், பேக்கேஜிங் ஃபீடிங் மற்றும் ஜெனரல் ஆட்டோமேஷன் கட்டுப்படுத்தும் கிளாம்பிங் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது மிகவும் பல்துறை ஒருங்கிணைந்த வழிகாட்டப்பட்ட நியூமேடிக் ஆக்சுவேட்டராக செயல்படுகிறது.

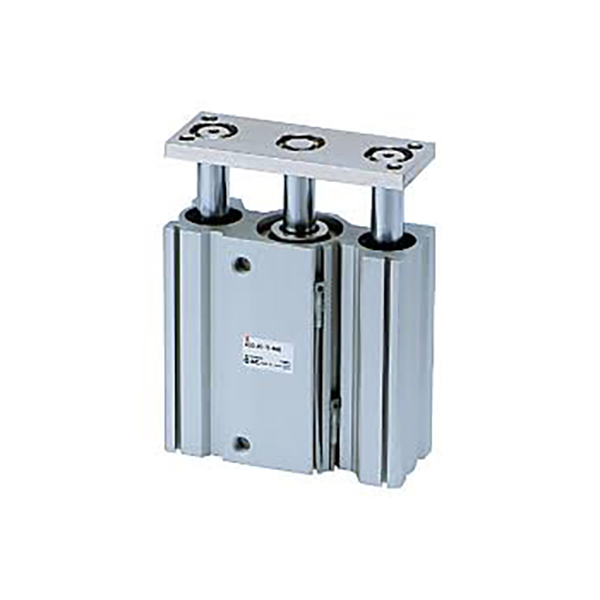

SOLH MGQ தொடர் அல்ட்ரா-தின் ஒருங்கிணைந்த வழிகாட்டி கம்பி சிலிண்டர் அசல் SMC விவரக்குறிப்புகளுடன் முழுமையாக மாறக்கூடியது. சிலிண்டர் பீப்பாய் மற்றும் வழிகாட்டி கம்பிகளின் ஒருங்கிணைந்த அமைப்பு, நிறுவல் இடத்தை பெரிதும் சேமிக்க, வழக்கமான வழிகாட்டப்பட்ட சிலிண்டர்களுடன் ஒப்பிடும்போது ஒட்டுமொத்த தடிமனையும் 50% குறைக்கிறது. இது போர் அளவுகள் φ12~100 மிமீ மற்றும் ஸ்டாண்டர்ட் ஸ்ட்ரோக்குகள் 25~250 மிமீ, இரண்டு கட்டமைப்புகளில் வழங்கப்படுகிறது: MGQM கார்பன் அலாய் ஸ்லைடு தாங்கு உருளைகள் மற்றும் MGQL உயர் துல்லியமான பந்து தாங்கு உருளைகள். சமச்சீர் இரட்டை வழிகாட்டி கம்பி அமைப்பு பக்கவாட்டு சுமை, விலகல் மற்றும் முறுக்கு ஆகியவற்றிற்கு சிறந்த எதிர்ப்பை வழங்குகிறது. MGQL பந்து தாங்கி பதிப்பு ±0.04°~±0.08° சுழற்ற எதிர்ப்பு துல்லியத்தை அடைகிறது, அதே நேரத்தில் MGQM ஸ்லைடு தாங்கி வகை சிறந்த உடைகள் எதிர்ப்பு, தூசி எதிர்ப்பு செயல்திறன் மற்றும் கனரக தூசி நிறைந்த நிலைமைகளுக்கான செலவு நன்மைகளைக் கொண்டுள்ளது. நிலையான கட்டமைப்புகளில் உள்ளமைக்கப்பட்ட காந்த வளையங்கள், இரட்டை-இறுதி ரப்பர் பஃபர்கள் மற்றும் எண்ணெய் இல்லாத பராமரிப்பு-இல்லாத செயல்பாடு ஆகியவை அடங்கும். விருப்பமான XB6 உயர் வெப்பநிலை மாறுபாடு 150℃ வரை சீராக வேலை செய்யும். சிலிண்டர் உடலில் பல பெருகிவரும் துளைகள் ஒதுக்கப்பட்டுள்ளன; காந்த சுவிட்சுகள் துளைகளுக்கு நான்கு பக்கங்களிலும் பொருத்தப்படலாம். 0.1 MPa இன் குறைந்தபட்ச வேலை அழுத்தத்துடன், கன்வேயர் லைன் ஸ்டாப்பர் பொசிஷனிங் & லிஃப்டிங், 3C எலக்ட்ரானிக்ஸில் PCB வெளியேற்றம் மற்றும் கிரிம்பிங், பேக்கேஜிங் இயந்திரங்களுக்கான கேட் ஆக்சுவேஷன் மற்றும் ஜிக் ஜாக்கிங் ஆகியவற்றிற்கு இது பரவலாக ஏற்றுக்கொள்ளப்படுகிறது. இயந்திர வடிவமைப்பை எளிமையாக்க தனி சிலிண்டர் மற்றும் வெளிப்புற வழிகாட்டி அசெம்பிளிகளை இது மாற்றுகிறது. நிலையான MGP மற்றும் ஹெவி-டூட்டி MGG தொடர்களுடன் ஒப்பிடும்போது, ​​MGQ ஆனது மிக மெல்லிய சுயவிவரம் மற்றும் வரையறுக்கப்பட்ட நிறுவல் இடத்தில் அதிக துல்லியமான செயல்பாட்டிற்கான உகந்த செயல்திறனைக் கொண்டுள்ளது.

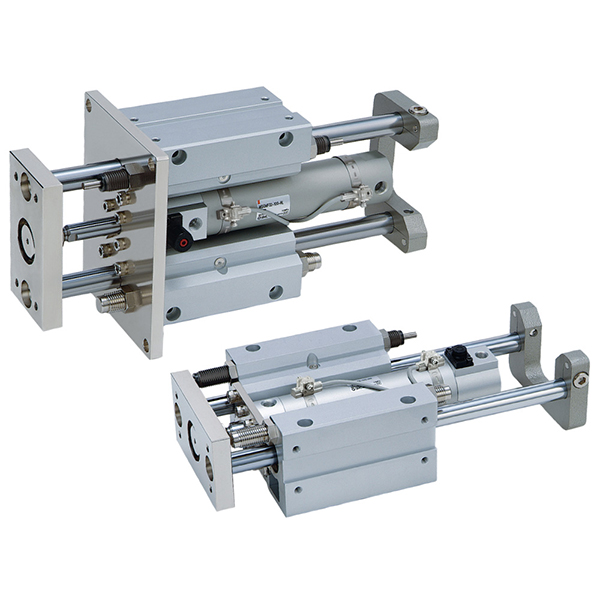

SOLH MGG தொடர் ஹெவி-டூட்டி லாங்-ஸ்ட்ரோக் கைடு ராட் சிலிண்டர் சமமான SMC ஹெவி-டூட்டி சிலிண்டர்களுடன் பரிமாண ரீதியாக ஒன்றுக்கொன்று மாறக்கூடியது. ஒரு சுற்று பீப்பாய் மற்றும் வெளிப்புறமாக ஏற்பாடு செய்யப்பட்ட இரட்டை பெரிய இடைவெளி வழிகாட்டி கம்பிகளால் கட்டப்பட்டது, இது உச்சகட்ட கட்டமைப்பு விறைப்புத்தன்மையை வழங்குகிறது. அதன் பக்கவாட்டு சுமை திறன் சாதாரண வழிகாட்டப்பட்ட சிலிண்டர்களை விட மூன்று மடங்கு அதிகம், நீண்ட பக்கவாதம் மற்றும் விசித்திரமான கனமான சுமைகளின் கீழ் கட்டமைப்பு விலகல் ஆகியவற்றின் கீழ் பிஸ்டன் கம்பி தொய்வு ஏற்படுவதைத் தவிர்க்கிறது. துளை அளவுகள் இரண்டு பதிப்புகளுடன் φ20 மிமீ முதல் 100 மிமீ வரை இருக்கும்: MGGM கார்பன் அலாய் ஸ்லைடிங் தாங்கு உருளைகள் மற்றும் MGGL உயர் துல்லியமான பந்து தாங்கு உருளைகள். அதிகபட்ச நிலையான பக்கவாதம் 1300 மிமீ அடையும், இது MGP மற்றும் MGQ தொடர்களின் பக்கவாதம் வரம்பை மீறுகிறது. டூயல்-எண்ட் உள்ளமைக்கப்பட்ட ஹைட்ராலிக் பஃபர்கள், நீண்ட தூர அதிவேக செயல்பாட்டின் போது உருவாகும் பாரிய தாக்க ஆற்றலை உறிஞ்சி, சத்தத்தை திறம்பட குறைக்கும் மற்றும் உபகரணங்களைப் பாதுகாக்கும் தரநிலையாக வருகின்றன. MGGM ஸ்லைடிங் தாங்கு உருளைகள், கனரக தூசி நிறைந்த சூழல்கள் மற்றும் தீவிர கன்வேயர் லைன் ஸ்டாப்பிங் ஆகியவற்றிற்கு சிறந்த உடைகள் மற்றும் அதிர்ச்சி எதிர்ப்பைக் கொண்டுள்ளன; MGGL பந்து தாங்கு உருளைகள் அதி-குறைந்த உராய்வு மற்றும் மென்மையான இயக்கத்தை ±0.02° வரையிலான மேல் சுழற்சி எதிர்ப்புத் துல்லியத்துடன் உணர்கின்றன, உயர்-துல்லியமான லாங்-ஸ்ட்ரோக் பொசிஷனிங் மற்றும் அதிவேக சுழற்சி இயக்கத்திற்கு ஏற்றது. ஸ்பிலிட் மாடுலர் டிசைன் சிலிண்டர் பீப்பாய்களை தனித்தனியாக பிரித்தெடுத்தல் மற்றும் மாற்றுதல் மற்றும் குறைந்த விலை பராமரிப்புக்கான வழிகாட்டி அசெம்பிளி ஆகியவற்றை செயல்படுத்துகிறது. கிடைக்கக்கூடிய மவுண்டிங் படிவங்களில் அடிப்படை மேற்பரப்பு மவுண்டிங் மற்றும் முன் விளிம்பு நிறுவல் ஆகியவை அடங்கும்; விருப்ப கூடுதல் அம்சங்கள் J-வகை ஸ்ட்ரோக் சரிசெய்தல் (0~50 மிமீ சரிசெய்தல் வரம்பு) மற்றும் XB6 உயர்-வெப்பநிலை மாறுபாடு -10℃ மற்றும் 150℃ இடையே நிலையானதாக வேலை செய்யும். உள்ளமைக்கப்பட்ட காந்த வளையங்கள் நிலையானவை, நெகிழ்வான காந்த சுவிட்ச் பொருத்துதலுக்கான பல திசை பள்ளங்கள் உள்ளன. இயக்க அழுத்தம் வரம்புகள் 0.1 ~ 1.0 MPa அதிகபட்ச இயங்கும் வேகம் 1000 மிமீ/வி வரை. செங்குத்து தூக்கும் தளங்கள், ஹெவி-டூட்டி ஸ்டாப்பர் பொசிஷனிங் மற்றும் பெரிய ஜிக் வெளியேற்றம் ஆகியவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது, இது சாதாரண சிலிண்டர்களின் ஒருங்கிணைந்த தீர்வு மற்றும் தனித்தனி கனரக வழிகாட்டி இடுகைகளை இயந்திர வடிவமைப்பை எளிதாக்குகிறது.
