KQ2D தொடர் கிளை டீ புஷ்-இன் பொருத்துதல்கள்

SOLH KQ2D தொடர் Y-வகை கிளை டீ புஷ்-இன் பொருத்துதல்கள் | SMC KQ2D சமமான நியூமேடிக் 1 முதல் 2 ஸ்ப்ளிட்டர்கள்

பிராண்ட்: SOLH by Richge Technology | KQ2D Y-வகை ஒன்-டச் நியூமேடிக் டீ பொருத்துதல்கள்

1. தயாரிப்பு கண்ணோட்டம்

     KQ2D தொடர் என்பது SOLH முழு KQ2 நியூமேடிக் ஒன்-டச் ஃபிட்டிங் குடும்பத்தைச் சேர்ந்த Y-வகை கிளை டீ புஷ்-இன் பொருத்துதல் ஆகும். கருவி இல்லாத புஷ்-டு-கனெக்ட் வடிவமைப்பை ஏற்றுக்கொள்வது, தன்னியக்க நியூமேடிக் அமைப்புகளுக்கு ஒரு காற்று மூலத்தை இரண்டு இணையான காற்று சுற்றுகளாக திறம்பட பிரிக்கிறது.

     கட்டமைப்பு வகைப்பாடு: ஒய்-வடிவ பிளவுபட்ட 1-இன் 2-அவுட் அமைப்பு, மூன்று வகைகளில் கிடைக்கிறது: சம விட்டம் கொண்ட டியூப் ஒய் டீ, இம்பீரியல் டேப்பர் ஆர் த்ரெட் ஒய் டீ மற்றும் மெட்ரிக் ஃபைன் எம் த்ரெட் ஒய் டீ.

     பொருள் & இணக்கத்தன்மை: அதிக வலிமை கொண்ட PBT உடல், துருப்பிடிக்காத எஃகு தக்கவைக்கும் நகங்கள், NBR நைட்ரைல் ரப்பர் சீல் வளையங்கள். PU பாலியூரிதீன் குழாய்கள் மற்றும் PA நைலான் குழாய்களுடன் இணக்கமானது, அழுத்தப்பட்ட காற்று நேர்மறை அழுத்தம் மற்றும் வெற்றிட எதிர்மறை அழுத்த குழாய்களுக்கான இரட்டை நோக்கம்.

2. முழு மாதிரி வகைப்பாடு & விவரக்குறிப்பு பட்டியல்

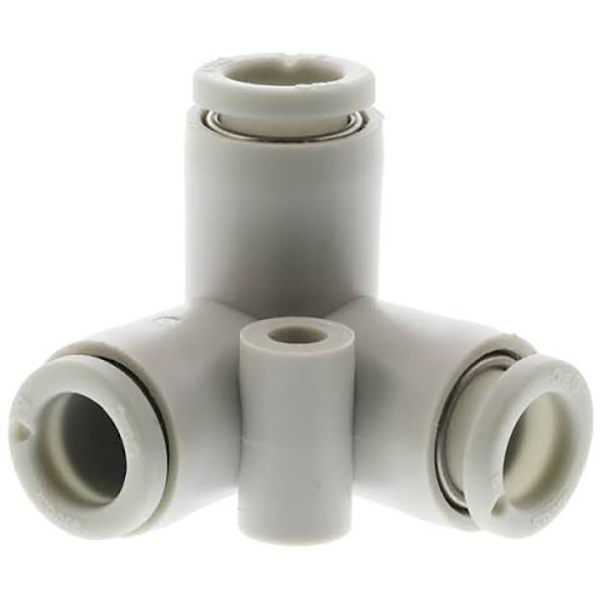

2.1 சம விட்டம் Y Tee (KQ2Dxx-00, த்ரெட்லெஸ் 3-வே அதே அளவு)

மூன்று துறைமுகங்களும் ஒரே மாதிரியான குழாய் விட்டம், ஒரே மாதிரியான பைப்லைன் அமைப்புகளில் சீரான 1 முதல் 2 காற்று விநியோகத்திற்கான த்ரெட்லெஸ் வடிவமைப்பை ஏற்றுக்கொள்கின்றன.

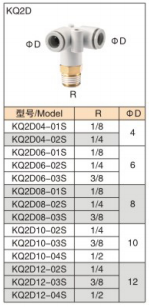

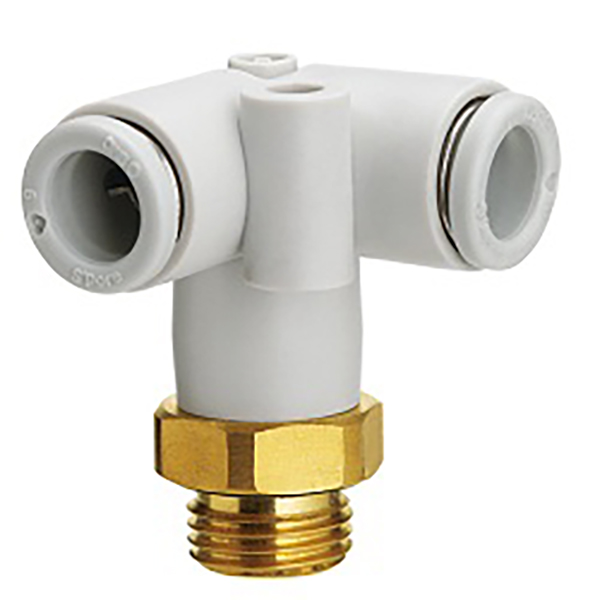

2.2 இம்பீரியல் டேப்பர் ஆண் த்ரெட் ஆர் ஒய் டீ (கீழே உள்ள நூல் நுழைவு, இரட்டை குழாய் அவுட்லெட்டுகள்)

ஏர் சோர்ஸ் இன்லெட்டிற்கான பாட்டம் இம்பீரியல் ஆர் டேப்பர் ஆண் நூல், குழாய் இணைப்புக்கான முதல் இரண்டு இணையான புஷ்-இன் போர்ட்கள், திரிக்கப்பட்ட நிறுவலுக்கும் நிலையான காற்று மூலக் கிளைக்கும் ஏற்றது.

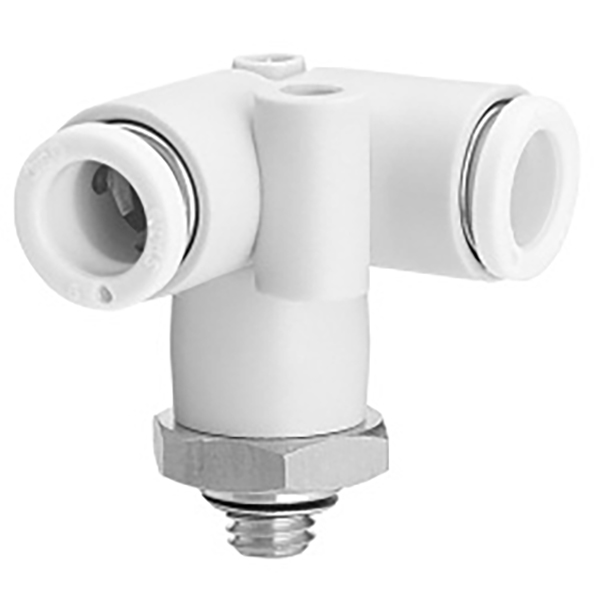

2.3 மெட்ரிக் ஃபைன் மேல் த்ரெட் எம் ஒய் டீ (கீழே எம் த்ரெட் இன்லெட், டூயல் டியூப் அவுட்லெட்டுகள்)

பாட்டம் துல்லியமான மெட்ரிக் ஃபைன் ஆண் நூல், மினியேச்சர் நியூமேடிக் தொகுதிகளுக்கான கச்சிதமான அமைப்பு மற்றும் சிறிய-விண்வெளி ஆட்டோமேஷன் உபகரணங்கள் குழாய்.

3. தொழில்நுட்ப விவரக்குறிப்புகள்

4. விண்ணப்ப காட்சிகள்

     • தானியங்கு உற்பத்திக் கோடுகள் மற்றும் ஃபிக்சர் நியூமேடிக் சர்க்யூட்களுக்கான 1-க்கு 2 காற்று மூல விநியோகம்

     • ரோபோடிக் எண்ட் எஃபெக்டர் வெற்றிட அமைப்புகளுக்கான இரட்டை உறிஞ்சும் கோப்பை ஒத்திசைவான காற்று விநியோகம்

     • இரட்டை சிலிண்டர் ஒத்திசைவான செயல்பாட்டிற்கான இணையான பைப்லைன் பிளவு

     • குறுகிய-இட நியூமேடிக் உபகரணங்களுக்கான கச்சிதமான மற்றும் நேர்த்தியான குழாய் ரூட்டிங்

5. தேர்வு வழிகாட்டி: KQ2D Y-Tee vs KQ2T T-Tee

     • KQ2D Y-வகை டீ: இரண்டு இணையான அவுட்லெட்டுகளுடன் மென்மையான Y-வடிவ பிளவுகளை ஏற்றுக்கொள்கிறது. குறைந்த காற்றோட்டக் கொந்தளிப்பு மற்றும் சிறிய அழுத்தம் வீழ்ச்சி ஆகியவற்றைக் கொண்டுள்ளது, மேலும் சீரான காற்றோட்ட விநியோகத்தை வழங்குகிறது. குறுகிய நிறுவல் இடைவெளிகள் மற்றும் ஒரே பக்க இணை குழாய் ரூட்டிங் ஆகியவற்றிற்கு உகந்ததாக உள்ளது, இது இரட்டை ஒத்திசைவு உறிஞ்சும் கோப்பைகள் மற்றும் இரட்டை சிலிண்டர் அமைப்புகளுக்கு மிகவும் பொருத்தமானது.

     • KQ2T T-வகை டீசெங்குத்து பக்கவாட்டு கிளைகளுடன் கிளாசிக் ஆர்த்தோகனல் டி-வடிவ அமைப்பு. நிலையான 90° செங்குத்து பக்கவாட்டு பைப்லைன் திசைதிருப்பலுக்காக வடிவமைக்கப்பட்டது, வழக்கமான இயந்திர தளவமைப்பு மற்றும் பிரதான பைப்லைன் பக்கவாட்டு கிளை காட்சிகளுக்கு ஏற்றது.

     • தேர்வு குறிப்பு: தேர்வு செய்யவும்KQ2D குறுகிய இடைவெளிகள் மற்றும் ஒரே பக்க இணையான சிதறிய குழாய்களுக்கு; தேர்வு செய்யவும்KQ2T செங்குத்து பக்கவாட்டு பைப்லைன் அவுட்லெட் மற்றும் பாரம்பரிய வலது கோண கிளை அமைப்பு.
