KQ2N தொடர் நேராக புஷ்-இன் பொருத்துதல்

KQ2N ஸ்டெம்-ஸ்டைல் ஸ்ட்ரெய்ட் புஷ்-இன் பொருத்துதல்கள் SMC KQ2N தொடருக்கான டிராப்-இன் மாற்றாக வடிவமைக்கப்பட்ட ஒரு-டச் நியூமேடிக் இணைப்பிகள் ஆகும். ஆண் நூல், சம விட்டம் கொண்ட தண்டு மற்றும் தண்டு மாறுபாடுகளைக் குறைக்கும் இந்த பொருத்துதல்கள், PU மற்றும் PA குழாய்களுக்கான விரைவான கருவி இல்லாத குழாய் அசெம்பிளியை ஆதரிக்கின்றன. தன்னியக்க உபகரணங்கள், ரோபோடிக் கையாளுதல் மற்றும் நியூமேடிக் பொருத்துதல் பயன்பாடுகளில் சுருக்கப்பட்ட காற்று மற்றும் வெற்றிட பைப்லைன்கள் இரண்டிற்கும் ஏற்றது. நிக்கல்-பூசப்பட்ட பித்தளை இழைகளுடன் இணைக்கப்பட்ட PBT உடல் 0℃~60℃ வேலை வெப்பநிலைக்குள் நிலையான சீலிங் வழங்குகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SOLH KQ2N தொடர் நேராக புஷ்-இன் பொருத்துதல் | ஸ்டெம் டைப் நியூமேடிக் ஸ்ட்ரைட் கனெக்டர்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2N சமமான ஸ்டெம் ஸ்ட்ரைட் ஒன்-டச் ஃபிட்டிங்

1. தயாரிப்பு கண்ணோட்டம்

KQ2N என்பது ஒரு தண்டு-பாணி நேரான நியூமேடிக் பொருத்துதல் ஆகும். ஒரு முனை ஆண் நூல் அல்லது தண்டு, மற்றொரு முனை PU/PA காற்றுக் குழாய்களை ஏற்றுக்கொள்கிறது. இது SMC KQ2N தொடர் ஒன்-டச் பொருத்துதல்களுக்கு நேரடி மாற்றாகும். நியூமேடிக் சுற்றுகள் மற்றும் வெற்றிட குழாய்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. கருவி இல்லாத நிறுவல், குழாய்களை விரைவாகச் செருக அல்லது அகற்ற வெளியீட்டு காலரை அழுத்தவும்.

நான்கு வகையான கட்டமைப்புகள் உள்ளன:

ஆண் நூல் தண்டு வகை (M நூல்: M5)

ஆண் நூல் தண்டு வகை (இம்பீரியல் டேப்பர் ஆர் நூல்: 1/8,1/4,3/8)

• சம விட்டம் கொண்ட தண்டு நேராக (-99 பின்னொட்டு): இரண்டு முனைகளும் ஒரே OD தண்டுடன்

• தண்டு நேராக பொருத்துவதை குறைத்தல்: அளவு மாற்றத்திற்கு வெவ்வேறு வெளிப்புற விட்டம் கொண்ட இரண்டு தண்டுகள்

2. மாதிரி குறியீடு விளக்கம்

எடுத்துக்காட்டு: KQ2N04-M5

• KQ2N: தொடர் குறியீடு, தண்டு வகை நேராக பொருத்துதல்

• 04: புஷ்-இன் பக்கத்தில் குழாய் வெளிப்புற விட்டம் Φ4mm

• M5 / 01S / 02S: ஆண் நூல் விவரக்குறிப்பு

• -99: சம விட்டம் கொண்ட தண்டு நேராக பொருத்துதல்

• 04-06: தண்டு பொருத்துதலைக் குறைத்தல், ①Φ4 → ②Φ6

குறியீடு பிரிவு	விளக்கம்
KQ2N	தொடர் குறியீடு: தண்டு வகை நேராக புஷ்-இன் பொருத்துதல்
04/06/08/10/12/16	குழாய் வெளிப்புற விட்டம் ΦD (மிமீ)
M5	மெட்ரிக் ஆண் நூல் M5×0.8
01S/02S/03S	இம்பீரியல் ஆர் டேப்பர் நூல்: R1/8, R1/4, R3/8
-99	சம விட்டம் கொண்ட தண்டு நேராக பொருத்தி, இரண்டு முனைகளும் ஒரே OD
இரட்டை இலக்கங்கள் எ.கா.04-06	தண்டு பொருத்துதலைக் குறைத்தல்: ① இன்லெட் OD, ② அவுட்லெட் OD

3. முக்கிய தொழில்நுட்ப விவரக்குறிப்புகள்

பொருள்	அளவுரு
பொருந்தக்கூடிய குழாய்	PU பாலியூரிதீன் குழாய், PA நைலான் குழாய்
இயக்க அழுத்தம்	0~1.0MPa, வெற்றிட எதிர்மறை அழுத்த சுற்றுடன் இணக்கமானது
இயக்க வெப்பநிலை	0℃ ~ +60℃
உடல் பொருள்	பிளாஸ்டிக் உடல்; நிக்கல் பூசப்பட்ட பித்தளை திரிக்கப்பட்ட பகுதி, அரிப்பை எதிர்க்கும்
சீல் செயல்திறன்	சிறந்த நூல் சீல்
இணைப்பு முறை	புஷ்-இன்; குழாயைப் பிரிக்க பத்திரிகை வெளியீடு காலர்

4. முழு மாதிரி பட்டியல்

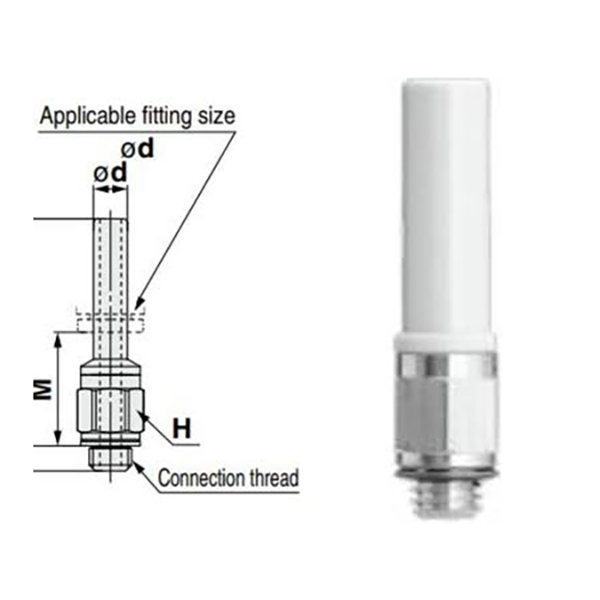

4.1 மெட்ரிக் எம் ஆண் நூல் பதிப்பு

மாதிரி	நூல்	குழாய் ΦD
KQ2N04-M5	M5×0.8	Φ4
KQ2N06-M5	M5×0.8	Φ6

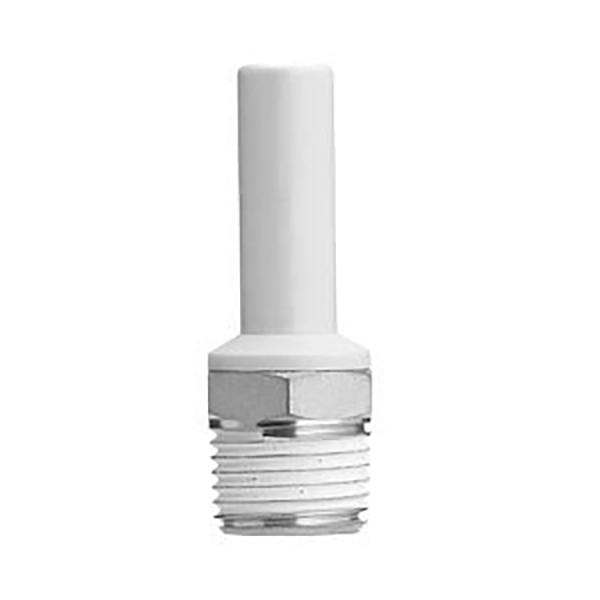

4.2 இம்பீரியல் ஆர் டேப்பர் ஆண் நூல் பதிப்பு

மாதிரி	நூல் ஆர்	குழாய் ΦD
KQ2N04-01S	R1/8	Φ4
KQ2N06-01S	R1/8	Φ6
KQ2N06-02S	R1/4	Φ6
KQ2N08-02S	R1/4	Φ8
KQ2N08-03S	R3/8	Φ8
KQ2N10-03S	R3/8	Φ10

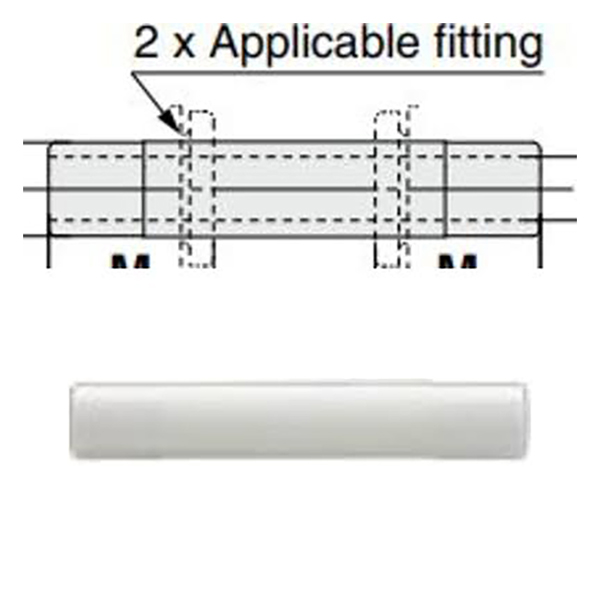

4.3 சம விட்டம் தண்டு நேராக (-99 தொடர்)

மாதிரி	ΦD
KQ2N04-99	Φ4
KQ2N06-99	Φ6
KQ2N08-99	Φ8
KQ2N10-99	Φ10
KQ2N12-99	Φ12
KQ2N16-99	Φ16

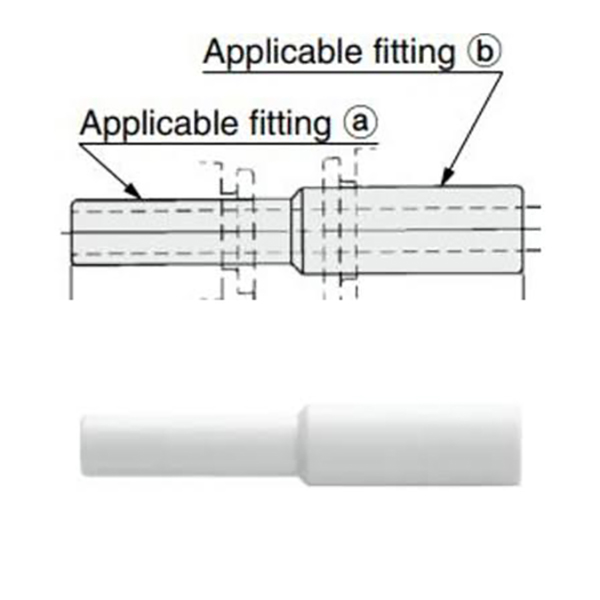

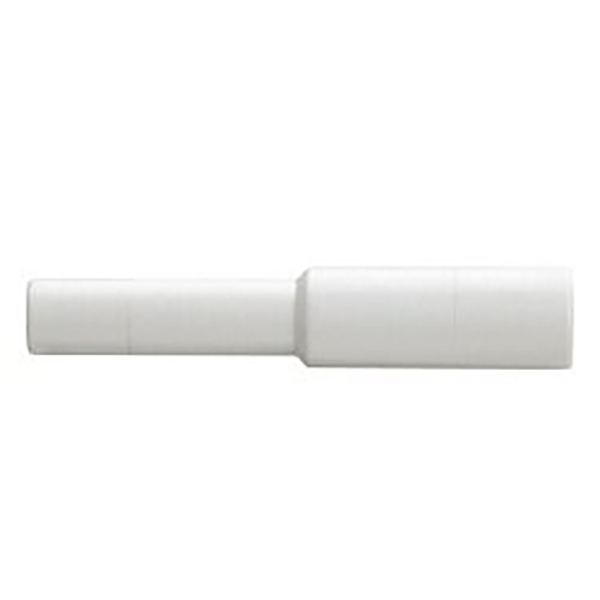

4.4 தண்டு நேராகப் பொருத்துவதைக் குறைத்தல்

மாதிரி	① தண்டு OD	② தண்டு OD
KQ2N04-06	Φ4	Φ6
KQ2N06-08	Φ6	Φ8
KQ2N08-10	Φ8	Φ10
KQ2N10-12	Φ10	Φ12
KQ2N12-16	Φ12	Φ16

5. முக்கிய அம்சங்கள்

அரிப்பு எதிர்ப்பு மற்றும் நம்பகமான நூல் சீல் செய்வதற்கு நிக்கல் பூசப்பட்ட பித்தளை நூல் கொண்ட பிளாஸ்டிக் உடல்

• PU பாலியூரிதீன் காற்று குழாய் மற்றும் PA நைலான் குழாய் ஆகியவற்றுடன் இணக்கமானது

மதிப்பிடப்பட்ட வேலை அழுத்தம் 0~1.0MPa, வெற்றிட எதிர்மறை அழுத்த சுற்றுகளுக்கு ஏற்றது

• இயக்க வெப்பநிலை வரம்பு: 0℃ ~ +60℃

• எளிமையான அசெம்பிளி: குழாயின் முடிவை மென்மையாக வைத்து நேரடியாக செருகவும்; பிரித்தெடுப்பதற்கான குழாய்களை வெளியே இழுக்க முன் வெளியீட்டு காலரை அழுத்தவும்

6. விண்ணப்ப காட்சிகள்

ஆட்டோமேஷன் இயந்திரங்கள், ரோபோ ஆயுதங்கள், வெற்றிட உறிஞ்சுதல் அமைப்புகள், நியூமேடிக் சாதனங்கள், காற்று அமுக்கி குழாய்கள். இறக்குமதி செய்யப்பட்ட SMC KQ2N தொடர் பொருத்துதல்களுக்கு நேரடி மாற்றீடு.
