KQ2R புஷ் ஃபிட் பெண் எண்ட் கேப் பிளாஸ்டிக்

KQ2R குறைப்பான் நேராக புஷ்-இன் பொருத்துதல் என்பது KQ2-தொடர் வெவ்வேறு விட்டம் கொண்ட குழாய் இணைப்பு ஆகும், இது SMC KQ2R க்கு மாற்றாக உருவாக்கப்பட்டது. இரண்டு முனைகளும் வெவ்வேறு வெளிப்புற விட்டம் கொண்ட இரண்டு காற்று குழாய்களை இணைக்க நிலையான ஒரு-தொடு போர்ட்களைக் கொண்டுள்ளன. அதன் மென்மையான குறுகலான உள் பாதை தனித்தனி பொருத்துதல்களை இணைப்பதை விட குறைந்த அழுத்த வீழ்ச்சியை வழங்குகிறது. PBT உடல், SUS304 ஸ்டெயின்லெஸ் ஸ்டீல் கிரிப்பிங் ரிங் மற்றும் NBR முத்திரையுடன் கட்டப்பட்டுள்ளது, இது -5℃ முதல் +60℃ வரை அழுத்தப்பட்ட காற்று மற்றும் வெற்றிட சேவையை ஆதரிக்கிறது. பல அளவுகள் Φ2~Φ16 குழாய் மாற்றங்களை உள்ளடக்கியது, பொதுவாக நியூமேடிக் சர்க்யூட் மாற்றம் மற்றும் ஆட்டோமேஷன் இயந்திரங்களில் வெற்றிட வரி விட்டம் மாற்றத்திற்கு பயன்படுத்தப்படுகிறது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

SOLH KQ2R தொடர் குறைப்பான் நேராக புஷ்-இன் பொருத்துதல் | வெவ்வேறு விட்டம் குழாய் இணைப்பான்

பிராண்ட்: SOLH by Richge Technology | SMC KQ2R சமமான குறைப்பு நேரான ஒரு-தொடுதல் நியூமேடிக் பொருத்துதல்

1. தயாரிப்பு கண்ணோட்டம்

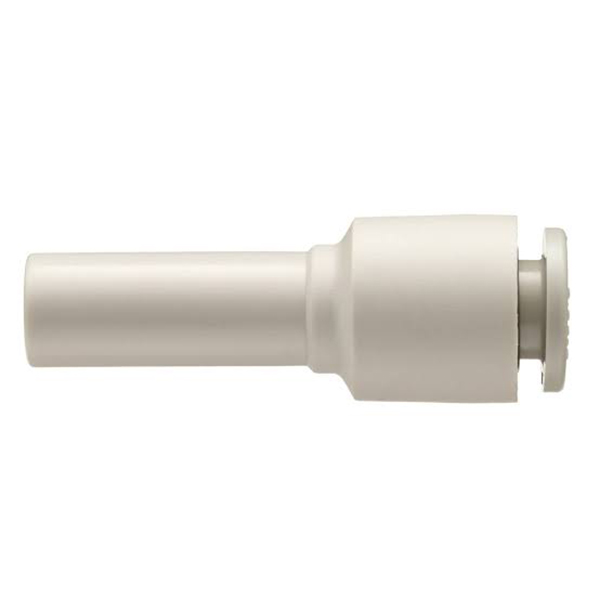

KQ2R என்பது KQ2 தொடருக்குள் ஒரு குறைக்கும் நேராக புஷ்-இன் பொருத்துதல் ஆகும், இது வெவ்வேறு விட்டம் கொண்ட குழாய் கப்ளர் என்றும் அழைக்கப்படுகிறது. வெவ்வேறு வெளிப்புற விட்டம் கொண்ட இரண்டு காற்று குழாய்களின் இன்லைன் இணைப்பிற்காக இது சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, இது நியூமேடிக் அமைப்புகளில் பொதுவாகப் பயன்படுத்தப்படும் குறைக்கும் துணைப் பொருட்களில் ஒன்றாகும்.

2. மாதிரி & கட்டமைப்பு விளக்கம்

மாதிரி உதாரணம்: KQ2R06-08
KQ2: SMC 2வது தலைமுறை ஒரு தொடுதல் பொருத்துதல் தொடர்
ஆர்: குறைப்பான், நேரான கட்டமைப்பைக் குறைத்தல்
06: போர்ட் ① இன் குழாய் வெளிப்புற விட்டம் (மிமீ, Φ6 மிமீ)
08: போர்ட் ② இன் குழாய் வெளிப்புற விட்டம் (மிமீ, Φ8 மிமீ)

கட்டமைப்பு அம்சங்கள்

• இரண்டு முனைகளும் நிலையான KQ2 ஒன்-டச் போர்ட்களை ஏற்றுக்கொள்கின்றன; ஒரு முனை சிறிய OD குழாய்க்கும் மற்றொன்று பெரிய OD குழாய்க்கும் நேரான உள் ஓட்டம் சேனல், வெவ்வேறு விட்டம் கொண்ட குழாய்களுக்கான இன்லைன் இணைப்பை உணர்தல்.

• சேனலின் உள்ளே மென்மையான குறுகலான மாற்றம், பிளவு சட்டசபையுடன் ஒப்பிடும்போது குறைந்த அழுத்தம் வீழ்ச்சி (நேராக பொருத்துதல் + தனி குறைப்பான்). ஓட்டம் மற்றும் அழுத்தம் குறைப்பு உணர்திறன் நியூமேடிக் சுற்றுகளுக்கு ஏற்றது.

குறியீடு பிரிவு	விளக்கம்
KQ2R	தொடர் குறியீடு: நேராக புஷ்-இன் பொருத்துதலைக் குறைத்தல்
முதல் இரண்டு இலக்கங்கள்	துறைமுகத்தின் குழாய் OD ① (மிமீ)
கடைசி இரண்டு இலக்கங்கள்	துறைமுகத்தின் குழாய் OD ② (மிமீ)

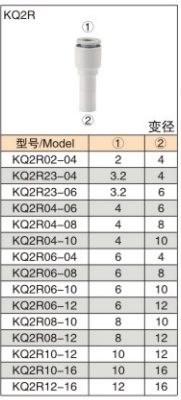

3. முழு விவரக்குறிப்பு அட்டவணை

மாதிரி	போர்ட் ① குழாய் OD (மிமீ)	போர்ட் ② குழாய் OD (மிமீ)	வழக்கமான பயன்பாடு
KQ2R02-04	Φ2	Φ4	மைக்ரோ உபகரணங்கள், Φ2 முதல் Φ4 வரையிலான குழாய் இணைப்பு
KQ2R04-06	Φ4	Φ6	சிறிய சிலிண்டர் சுற்று, Φ4 முதல் Φ6 வரை குழாய் இணைப்பு
KQ2R06-08	Φ6	Φ8	நிலையான சோலனாய்டு வால்வு சுற்று, Φ6 முதல் Φ8 வரை (மிகவும் பிரபலமானது)
KQ2R08-10	Φ8	Φ10	உயர் ஓட்ட சுற்று, Φ8 முதல் Φ10 குழாய் இணைப்பு
KQ2R10-12	Φ10	Φ12	பிரதான காற்று விநியோக சுற்று, Φ10 முதல் Φ12 வரை குழாய் இணைப்பு
KQ2R12-16	Φ12	Φ16	பெரிய ஓட்டம் பிரதான டிரங்க் கோடு, Φ12 முதல் Φ16 வரை குழாய் இணைப்பு

4. பொது தொழில்நுட்ப விவரக்குறிப்புகள் (முழு KQ2 தொடர்களுடன் ஒத்துப்போகின்றன)

பொருள்	அளவுரு
பொருந்தக்கூடிய திரவம்	சுருக்கப்பட்ட காற்று, வெற்றிடம், சுத்தமான நீர் (உறைபனி அல்லாதது)
இயக்க அழுத்தம்	-100kPa (வெற்றிடம்) ~ 1.0MPa
வெடிப்பு அழுத்தம்	3.0MPa @ 23℃ சுற்றுப்புற வெப்பநிலை
இயக்க வெப்பநிலை	-5℃ ~ +60℃; நீர் ஊடகத்திற்கு 0~40℃
இணக்கமான குழாய்	PU குழாய், நைலான் குழாய், மென்மையான நைலான் குழாய், FEP/PFA PTFE குழாய்
பொருள்	PBT உடல் + SUS304 ஸ்டெயின்லெஸ் ஸ்டீல் கிரிப்பர் + NBR நைட்ரைல் ரப்பர் சீல் ரிங்

5. தேர்வு மற்றும் செயல்பாட்டு வழிகாட்டுதல்கள்

தேர்வு விதி: இரண்டு வெவ்வேறு OD குழாய்களின் இன்லைன் இணைப்பிற்கு KQ2R ஐத் தேர்வு செய்யவும், கூடுதல் ஒருங்கிணைந்த பொருத்துதல்கள் தேவையில்லை.

• குழாய் முனை தட்டையாகவும் பர்ர் இல்லாததாகவும் இருக்க வேண்டும். காற்று கசிவைத் தவிர்க்க "கிளிக்" ஒலி கேட்கும் வரை குழாய்களை முழுமையாகச் செருகவும்.

• அகற்றுவதற்கு: போர்ட்டில் ரிலீஸ் காலரை அழுத்தி, குழாய்களை வெளியே இழுக்கவும்; முரட்டு சக்தியால் இழுக்க வேண்டாம்.

• பெரிய விட்டம் வித்தியாசத்துடன் அழுத்தம் வீழ்ச்சி அதிகரிக்கிறது. அதிக ஓட்ட நிலைமைகளின் கீழ் சிறிய விட்டம் வேறுபாடு கொண்ட மாதிரிகளை விரும்புங்கள்.

6. வழக்கமான பயன்பாட்டுக் காட்சிகள்

• குழாய் விட்டம் மாற்றம்: கூடுதல் அடாப்டர்கள் இல்லாமல் வெவ்வேறு அளவுகளில் சிலிண்டர்களைப் பொருத்துவதற்கு முக்கிய Φ8 குழாயை KQ2R06-08 வழியாக Φ6 குழாயாக மாற்றவும்.

• மெஷின் ரெட்ரோஃபிட்டிங்: பழைய உபகரணங்களின் Φ6 குழாய்களை புதிய இயந்திரத்தின் Φ8 குழாய்களுடன் இணைக்கவும், இணக்கத்தன்மைக்காக, முழு குழாய் மாற்றும் தேவையில்லை.

• வெற்றிட சுற்று இணைப்பு: வெவ்வேறு விட்டம் கொண்ட ஜோடி வெற்றிட கோடுகள். குறைந்த கசிவு வடிவமைப்பு நிலையான வெற்றிட அளவை பராமரிக்கிறது.
