KQ2V தொடர் நியூமேடிக் புஷ்-இன் பொருத்துதல்கள்

SOLH KQ2V தொடர் நியூமேடிக் புஷ்-இன் எல் கிளை பொருத்துதல்கள் | SMC KQ2V சமமானது

பிராண்ட்: SOLH by Richge Technology | KQ2V ஒன்-டச் நியூமேடிக் எல் இணைப்பான் குடும்பம்

1. தயாரிப்பு கண்ணோட்டம்

     SOLH KQ2V தொடர்கள் ஆண்-நூல் L-வகை புஷ்-இன் நியூமேடிக் பொருத்துதல்கள் பல கிளை வகைகளுடன். காற்று மூல விநியோகம் மற்றும் நியூமேடிக் சர்க்யூட்களில் குழாய் திசை மாற்றத்திற்காக வடிவமைக்கப்பட்டுள்ளது. SMC KQ2V தொடருடன் முழுமையாக மாற்றக்கூடியது. வெள்ளை பொறியியல் பிளாஸ்டிக் உடல் மற்றும் நிக்கல் பூசப்பட்ட பித்தளை நூல் கொண்டு கட்டப்பட்டது. பிசின் இல்லாமல் விரைவான சட்டசபை. PU & PA நியூமேடிக் குழாய்களுடன் இணக்கமானது. ஆட்டோமேஷன் இயந்திரங்கள், வெற்றிடத் தேர்வு மற்றும் இடம் மற்றும் சிலிண்டர் குழாய் அமைப்புகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.

  வெவ்வேறு தளவமைப்பு தேவைகளுக்கு ஐந்து துணை மாதிரிகள்:

     KQ2V: நிலையான எல் வகை ஒற்றை அவுட்லெட், வெளிப்புற ஹெக்ஸ் மவுண்டிங், 1-இன் 1-அவுட்

     KQ2VS: நிலையான எல் வகை ஒற்றை அவுட்லெட், இன்டர்னல் ஹெக்ஸ் சாக்கெட் மவுண்டிங், 1-இன் 1-அவுட்

     KQ2VF: கேஸ்கேடபிள் எல் பொருத்துதல், ஆண் R நூல் + பெண் Rc நூல், தொடர் இணைப்பு உள்ளது, 1-இன் 1-அவுட்

    KQ2VD: செங்குத்து 1 முதல் 2 கிளை பொருத்துதல், ஒரு ஆண் நூல் நுழைவாயில், இரண்டு சம விட்டம் கொண்ட குழாய் விற்பனை நிலையங்கள்

     KQ2VT: செங்குத்து 1 முதல் 3 கிளை பொருத்துதல், ஒரு ஆண் நூல் நுழைவாயில், மூன்று சம விட்டம் கொண்ட ஹோஸ் அவுட்லெட்டுகள்

2. மாதிரி குறியீடு விளக்கம்

  எடுத்துக்காட்டு: KQ2VD04-01S

      KQ2V = தொடர் அடிப்படைக் குறியீடு

      D  T / S / F = கட்டமைப்பு பின்னொட்டு

     D: 1 முதல் 2 வரை செங்குத்து கிளை

     டி: 1 முதல் 3 செங்குத்து கிளை

     எஸ்: உள் ஹெக்ஸ் எல் எல்போ

      எஃப்: கேஸ்கேடபிள் எல் எல்போ

     பின்னொட்டு இல்லை: வெளிப்புற ஹெக்ஸ் நிலையான எல் எல்போ

     04 = குழாய் வெளிப்புற விட்டம் ΦD: 4mm

     01S = ஆண் நூல் R18; 02S=R1/4; 03S=R3/8; 04S=R1/2; M5=M5×0.8

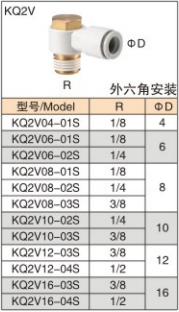

3. விவரக்குறிப்பு சுருக்க அட்டவணை

4. பொருள் & இயக்க நிலைமைகள்

5. துணை மாதிரி அம்சங்கள்

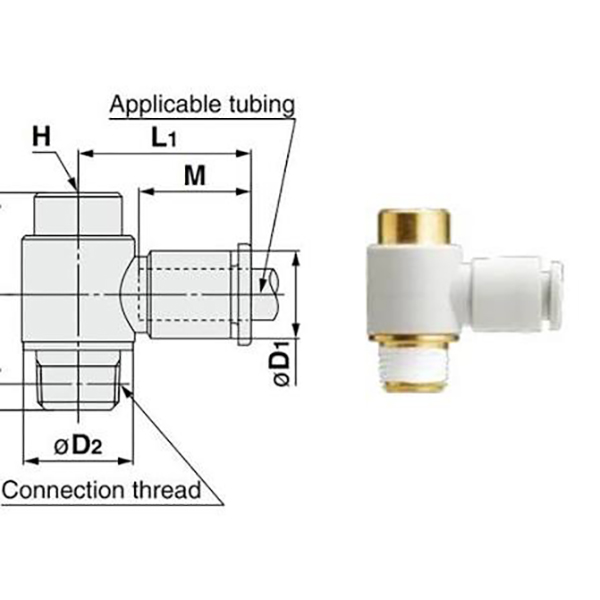

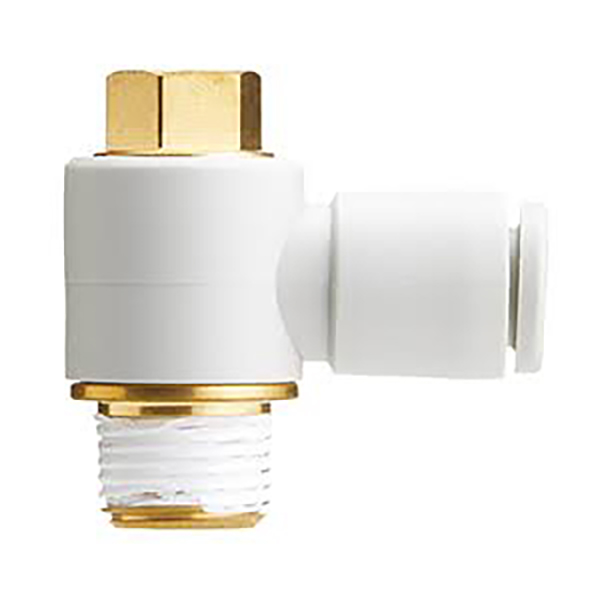

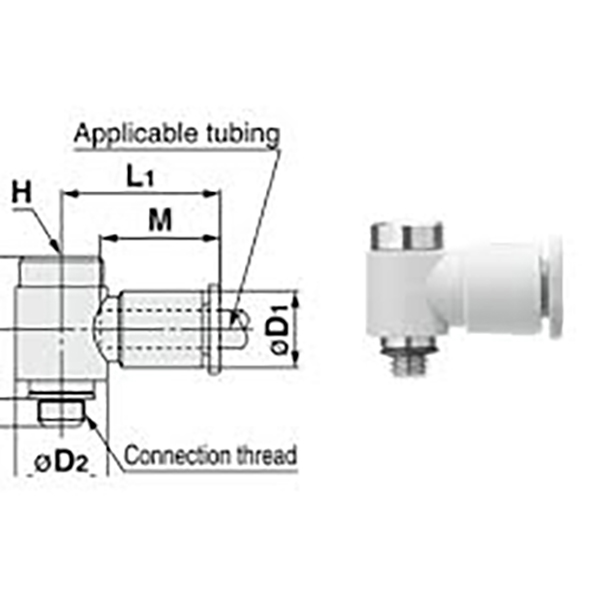

     • KQ2V (வெளிப்புற ஹெக்ஸ் எல் எல்போ): குறடு இறுக்குவதற்கான வெளிப்புற ஹெக்ஸ் நூல் முனையுடன் கூடிய நிலையான எல் முழங்கை. மிகவும் பரவலாகப் பயன்படுத்தப்படும் அடிப்படை வகை, அதிகபட்சம் Φ16 பெரிய அளவிலான குழாய்களை ஆதரிக்கிறது.

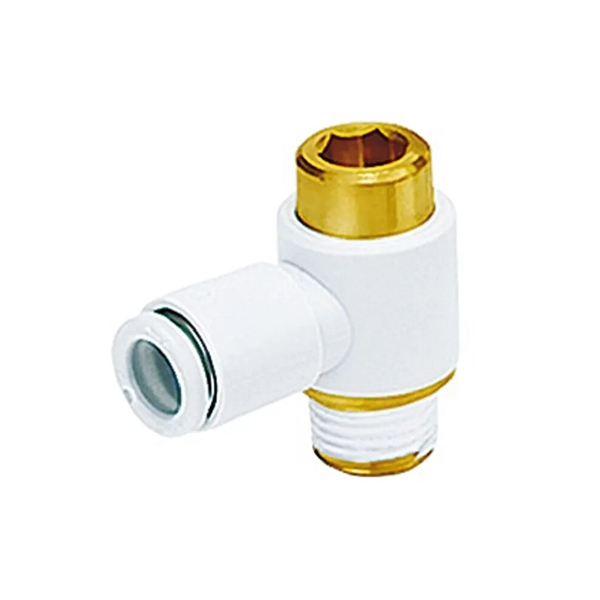

     • KQ2VS (உள் ஹெக்ஸ் எல் எல்போ): நூல் போர்ட்டில் உள்ள கவுண்டர்போர் உள் ஹெக்ஸ். வரையறுக்கப்பட்ட குறுகிய நிறுவல் இடத்திற்காக வடிவமைக்கப்பட்டுள்ளது. M5 சிறிய நூல் மாறுபாடு மினியேச்சர் சிலிண்டர்களுடன் பொருந்துகிறது.

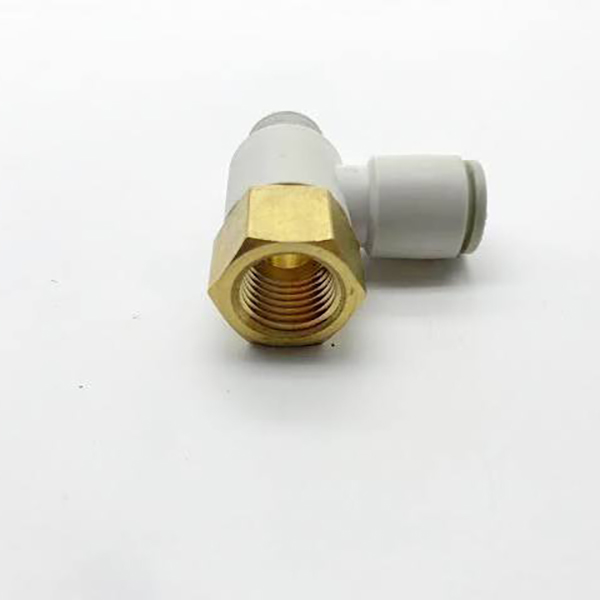

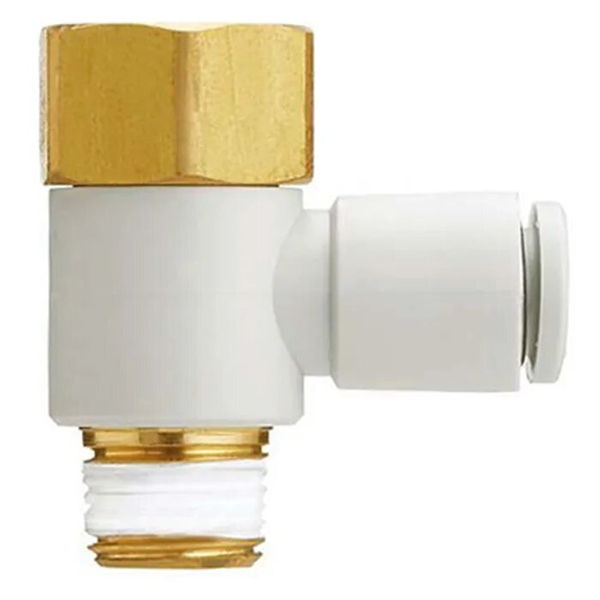

     • KQ2VF (கேஸ்கேடபிள் எல் எல்போ): ஆண் R நூல் மற்றும் பெண் Rc நூல் பொருத்தப்பட்டுள்ளது. பன்மடங்கு பிளாக்குகளுக்கான தேவையை குறைக்கும், பல பாதை கிளைகளுக்கு பல பொருத்துதல்களை தொடரில் இணைக்க முடியும்.

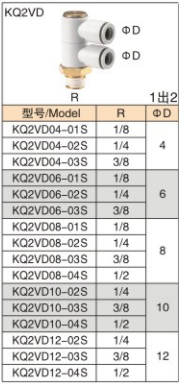

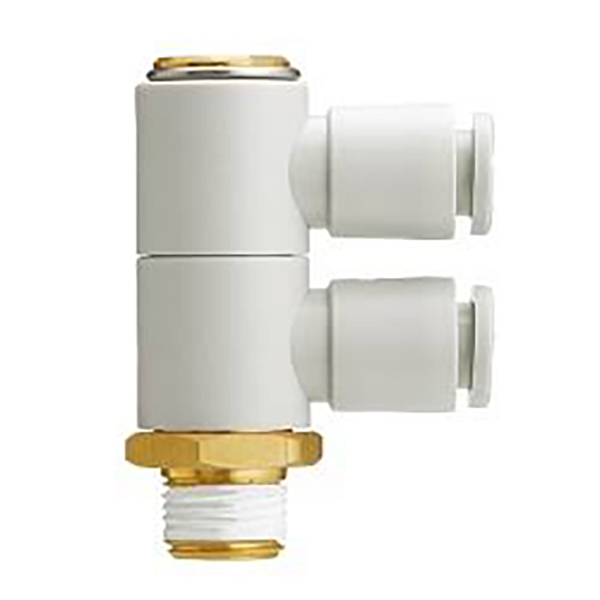

     • KQ2VD (செங்குத்து 1 முதல் 2 கிளை): ஒற்றை திரிக்கப்பட்ட காற்று நுழைவாயில், செங்குத்தாக இரண்டு சமமான குழாய் அவுட்லெட்டுகளாக பிரிக்கப்படுகிறது. கச்சிதமான 1-இன்-2-அவுட் காற்று விநியோகம், மொத்த பொருத்துதல் எண்ணிக்கையை குறைக்கிறது.

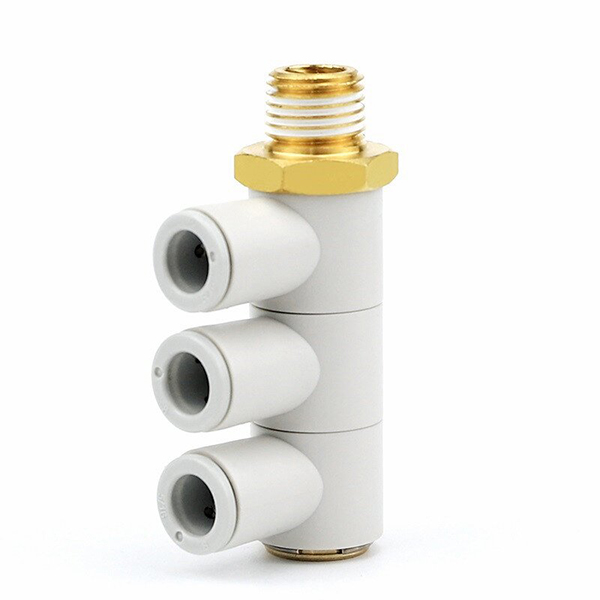

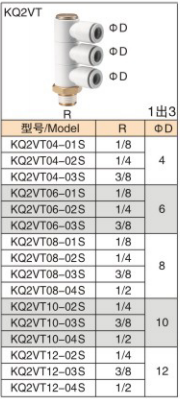

     • KQ2VT (செங்குத்து 1 முதல் 3 கிளை): ஒற்றை திரிக்கப்பட்ட காற்று நுழைவாயில், செங்குத்தாக மூன்று சமமான குழாய் அவுட்லெட்டுகளாக பிரிக்கப்படுகிறது. மினி ஏர் பன்மடங்கு, பொதுவாக ஆட்டோமேஷனில் மல்டி-சக்ஷன்-கப் காற்று விநியோகத்திற்குப் பயன்படுத்தப்படுகிறது.

6. நிறுவல் வழிமுறைகள்

     •  குழாயின் முடிவை செங்குத்தாக மற்றும் தட்டையாக வெட்டுங்கள். பூட்டுவதை உறுதிசெய்ய "கிளிக்" என்று கேட்கும் வரை குழாயை நேரடியாக பொருத்திச் செருகவும்.

     •  குழாய் அகற்றுதல்: பொருத்தும் போது வெள்ளை வெளியீட்டு காலரை அழுத்தி, ஒரே நேரத்தில் குழாய்களை வெளிப்புறமாக இழுக்கவும்.

     •  நூல்களில் PTFE டேப்பை மடிக்கவும். ஹெக்ஸ் பிரிவில் மட்டும் இறுக்கவும்; விரிசல் ஏற்படுவதைத் தடுக்க பிளாஸ்டிக் உடலில் ஒருபோதும் முறுக்குவிசையைப் பயன்படுத்த வேண்டாம்.

     •  தொடர் இணைப்பில் உள்ள KQ2VF தொடர்களுக்கு, காற்று கசிவைத் தவிர்க்க சரியான நூல் சீல் செய்வதை உறுதி செய்யவும்.

7. விண்ணப்ப காட்சிகள்

     • ஆட்டோமேஷன் இயந்திரங்கள்

     • ரோபோடிக் வெற்றிட உறிஞ்சும் கோப்பை அமைப்புகள்

     • நியூமேடிக் சிலிண்டர்களுக்கான காற்று மூல விநியோகம்

     • உற்பத்தி வரிகளில் நியூமேடிக் சுற்றுகள்

     • பேக்கேஜிங் இயந்திரங்கள் மற்றும் சோதனை பொருத்தப்பட்ட காற்று சுற்றுகள்
